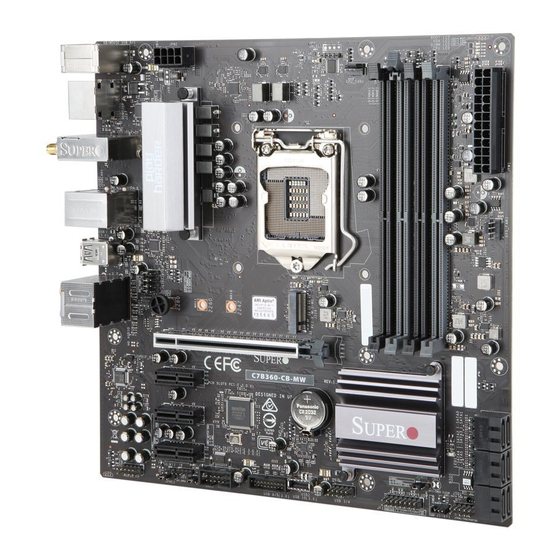

- Page 1 C7B360-CB-M C7B360-CB-MW...
- Page 2 The following statements are industry standard warnings, provided to warn the user of situations which can potentially cause a bodily injury. Should you have questions or experience difficulty, contact Supermicro's Technical Support De- partment for assistance. Only certified technicians should attempt to install or configure components.
- Page 3 C7B360-CB-M/MW QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：主機板 / Motherboard 型號（型式）：C7B360-CB-M/C7B360-CB-MW Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 六價鉻 多溴聯苯 多溴二苯醚 單元 Ｕnit Lead Mercury Cadmium 鉛...
- Page 4 C7B360-CB-M/MW QUICK REFERENCE GUIDE BIOS POST Codes AMI BIOS POST Codes About AMI BIOS POST Codes The table below lists some of AMI BIOS POST codes for C7B360-CB-M/MW. For more information, refer to https:// www.supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf. Code Description 0x32 CPU post-memory initialization is started...
-
Page 5: Device Installation
C7B360-CB-M/MW QUICK REFERENCE GUIDE M.2 Device Installation and Removal Instructions M.2 Device Removal M.2 Device Installation... - Page 6 C7B360-CB-M(W) QUICK REFERENCE GUIDE Warning for RGB LED Light Strip Installation Warning for RGB LED Light Strip Installation Notice: LED Cable Please read the following instructions carefully before connecting the RGB LED strip to the RGB LED header (JRLED1) on your motherboard.
- Page 7 C7B360-CB-M(W) QUICK REFERENCE GUIDE Notes Notes...
- Page 8 UPERMICR C7B360-CB-M/C7B360-CB-MW . 1.0 uiCk efeRenCe uide Motherboard Layout and Features I/O BACK PANEL USB7 (3.0) HDMI/DP USB2 (2.0) HD AUDIO JI2C1/JI2C2 KB/MOUSE/USB 0/1(2.0) ON :ENABLE SYS_FAN2 (3.1) OFF:DISABLE JPME2: 1-2:NORMAL 2-3:ME MANUFACTURING MODE JPUSB1 JPUSB1:USB0/1 WAKE UP JD1:SPEAKER:1-4 1-2 ENABLE...
-
Page 9: Jumpers And Connectors
• One (1) Quick Reference Guide, • One (1) Supermicro Motherboard • One (1) Driver CD • Two (2) SATA Cables • One Antenna (1) (For C7B360-CB-MW only) • One (1) I/O Shield Jumpers and Connectors Jumpers Jumper... -
Page 10: Led Indicators
2666MHz in four 288-pin memory slots. Populating these DIMM slots with a pair of Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please refer to our website at http://www.supermicro.com/products/motherboard. -
Page 11: Cpu Installation
C. USB1 (2.0) Port I. USB6 (3.1, Type C) Port N. SPDIF Out D. Display Port J. USB2 (2.0) Port O. Line In E. HDMI Port K. USB7 (3.0) Port P. Line Out F. WiFi+BT (for C7B360-CB-MW only) Q. Mic In C7B360-CB-M/MW... - Page 12 UPERMICR 美超微電腦股份有限公司 C7B360-CB-M/C7B360-CB-MW 1.0a 快速參考指南 版本 主機板元件配置圖 I/O BACK PANEL USB7 (3.0) HDMI/DP USB2 (2.0) HD AUDIO JI2C1/JI2C2 KB/MOUSE/USB 0/1(2.0) ON :ENABLE SYS_FAN2 (3.1) OFF:DISABLE JPME2: 1-2:NORMAL 2-3:ME MANUFACTURING MODE JPUSB1 JPUSB1:USB0/1 WAKE UP JD1:SPEAKER:1-4 1-2 ENABLE 2-3 DISABLE MH12...
- Page 13 單一主機板包裝盒內容清單 • 快速參考指南 • S 主機板 x1 upermicro • 驅動程式光碟片 x1 • SATA 訊號線 x2 • 天線 x1 (僅適用於 C7B360-CB-MW ) • 後檔板 x1 跳線器/連接埠 跳線器（Jumper） 跳線器 說明 預設值 J9701/J9702 針腳 1-2: 正常 工廠製造設定模式 JBT1 CMOS 組態資料清除（內建） 設為短路來清除CMOS資料 開路:正常 JCMOS CMOS（可讀寫隨機存取記憶體晶片）組態資料清除...
- Page 14 開啟/S3模式（待機）指示燈 待機S3模式：綠燈閃爍 正在執行VGA顯示卡POST 程序: 綠燈 完成 VGA LED 顯示VGA顯示卡開機時POST狀態 VGA顯示卡POST 程序: 燈滅 CPU & Memory Support 中央處理器及記憶體支援 本主機板 C7B360-CB-M/MW 支援第八代 Intel Core i9(Non-K only)/i7(8086K and 8700K are not ® supported)/i5/i3/Pentium®/Celeron®處理器。記憶體支援Unbuffered DIMM non-ECC DDR4，容量最高可 達 64GB， 及四個高達2666MHz （288支針）的記憶體插槽。欲取得雙通道效能，請安裝成對相同型號與速度之 記憶體。 註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁...
- Page 15 備註 • 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。 • 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請 參閱《S 使用手冊》第二章。 c7B360-cB-m/c7B360-cB-mW upermicro 散熱器安裝方式 中央處理器安裝方式 散熱器 與風扇 安裝孔 塗上散熱膏 主機板 前控制面板配置（JF1） LED (+) POWER LED (-) POWER LED (+) LED (-) HDD LED (+) LED (+) HDD LED (-) LED (-) 1 LED (+)
- Page 16 UPERMICR 美超微电脑股份有限公司 C7B360-CB-M/C7B360-CB-MW 1.0a 快速参考指南 版本 主机板元件配置图 I/O BACK PANEL USB7 (3.0) HDMI/DP USB2 (2.0) HD AUDIO JI2C1/JI2C2 KB/MOUSE/USB 0/1(2.0) ON :ENABLE SYS_FAN2 (3.1) OFF:DISABLE JPME2: 1-2:NORMAL 2-3:ME MANUFACTURING MODE JPUSB1 JPUSB1:USB0/1 WAKE UP JD1:SPEAKER:1-4 1-2 ENABLE 2-3 DISABLE MH12...
- Page 17 单一主机板包装盒內容清单 • 快速参考指南 • S 主机板x1 upermicro • 驱动程序光盘 x1 • SATA 数据线 x2 • 天线 x1 (仅适用于 C7B360-CB-MW ) • 后挡板 x1 跳帽/接口 跳帽（Jumper） 跳帽 说明 预设值 J9701/J9702 工厂制造设定模式 针脚 1-2: 正常 JBT1 CMOS 配置资料清除（內建） 设为短路來清除CMOS数据 开路:正常 JCMOS CMOS（可随机存取记忆芯片）配置数据清除 短路:设置数据清除...
- Page 18 LED1 开启/S3模式（待机）指示灯 待机S3模式：绿灯闪烁 正在执行VGA显示卡POST 程序: 绿灯 VGA LED 显示VGA显示卡开机时POST状态 完成VGA显示卡POST 程序: 灯灭 CPU & Memory Support 中央处理器及内存支持 本主机板 C7B360-CB-M/MW 支持第八代 Intel Core i9(Non-K only)/i7(8086K and 8700K are not ® supported)/i5/i3/Pentium®/Celeron®处理器。内存支持Unbuffered DIMM non-ECC DDR4，容量最高可 64GB， 及四个高达2666MHz （288支针）的内存插槽。欲取得双通道效能， 请安装成对相同型号与速度之内 达 存。 请参阅本公司网页...
- Page 19 备注 • 快速参考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。 • 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅 使用手冊》第二章。 《S c7B360-cB-m/c7B360-cB-mW upermicro 散热器安装方式 中央处理器安装方式 散热器 与风扇 安装孔 涂上散热膏 主机板 前控制面板配置（JF1） 背板输出/输入接口 A. PS/2 键盘(鼠标)接口 G. RJ45 以太网络接口 L. 中央/低音声道输出 B. USB0 (2.0) 接口 H. USB5 (3.1, Type A) 接口 M. 环绕声道输出 C. USB1 (2.0) 接口...
- Page 20 UPERMICR C7B360-CB-M/C7B360-CB-MW クイックリファレンスガイド改訂1.0a マザーボードの配置および機能 I/O BACK PANEL USB7 (3.0) HDMI/DP USB2 (2.0) HD AUDIO JI2C1/JI2C2 KB/MOUSE/USB 0/1(2.0) ON :ENABLE SYS_FAN2 (3.1) OFF:DISABLE JPME2: 1-2:NORMAL 2-3:ME MANUFACTURING MODE JPUSB1 JPUSB1:USB0/1 WAKE UP JD1:SPEAKER:1-4 1-2 ENABLE 2-3 DISABLE MH12 J9702 2280 J9701/J9702...
- Page 21 パッケージ内容 • Supermicroマザーボードx 1 • クイックリファレンスx 1 • SATAケーブルx 2 • ドライバCDx 1 • I/Oシールドx 1 • アンテナx 1（C7B360-CB-MWのみ） ジャンパおよびコネクタ ジャンパ ジャンパ 説明 デフォルト 製造モード J9701/J9702 1-2:ノーマル JBT1 CMOSをクリア（オンボード） CMOSをクリアするためのショートパッド オープン：ノーマル JCMOS CMOSジャンパをクリア ショート：CMOSクリア オープン:無効 JI2C1/JI2C2 SMBからPCI-Eスロットへ Intel® 製造モード JPME2 1-2:ノーマル...
- Page 22 お問い合わせ先 • www.supermicro.com（メールアドレス：support@supermicro.com） • マニュアル：http://www.supermicro.com/support/manuals • ドライバおよびユーティリティ：https://www.supermicro.com/wftp/driver/ • 安全性：http://www.supermicro.com/about/policies/safety_information.cfm LEDインジケータ LEDインジケータ 説明 色/状態 ブート可能デバイスPOST（パワーオンセルフテス ブート可能デバイスPOST:赤色点灯 BOOT LED ト）状態 ブート可能デバイスPOST完了:消灯 CPU POST:黄色点灯 CPU LED CPU POST（パワーオン・セルフテスト）状態 CPU POST 完了:消灯 DIMM POST:青色点灯 DIMM LED DIMM POST（パワーオンセルフテスト）状態 DIMM POST完了:消灯 電源オン:緑色点灯 電源オン:緑色点灯 LED1 S3（RAMにサスペンド）LED S3:緑色点滅...
- Page 23 過熱/ファン障害LED (-) Over heat/Fan Fail LED (-) リセット リセットボタン Reset Reset Button 接地 Ground 電源ボタン 電源 Power Button 接地 Ground 背面パネルI/Oコネクタ A.PS/2キーボード／マウスポート G.RJ-45ギガビットイーサネットポート L.中央/左出力 B.USB0（2.0）ポート H.USB5（3.1、タイプA）ポート M.サラウンド出力 C.USB1（2.0）ポート I.USB6（3.1、タイプC）ポート N.SPDIF出力 D.ディスプレイポート J.USB2（2.0）ポート O.ライン入力 P. ライン出力 E.HDMIポート K.USB7（3.0）ポート F.WiFi+BT （C7B360-CB-MWのみ） Q.マイク入力 C7B360-CB-M/MW...
- Page 24 UPERMICR C7B360-CB-M/C7B360-CB-MW 간편 참조서 개정판 1.0a 마더보드 레이아웃 및 특징 I/O BACK PANEL USB7 (3.0) HDMI/DP USB2 (2.0) HD AUDIO JI2C1/JI2C2 KB/MOUSE/USB 0/1(2.0) ON :ENABLE SYS_FAN2 (3.1) OFF:DISABLE JPME2: 1-2:NORMAL 2-3:ME MANUFACTURING MODE JPUSB1 JPUSB1:USB0/1 WAKE UP JD1:SPEAKER:1-4 1-2 ENABLE...
- Page 25 포장 내용물 • Supermicro 마더보드 1개 • 간편 참조서 1부 • SATA 케이블 2개 • 드라이버 CD 1개 • I/O 실드 1개 • 안테나 1개 (1) (C7B360-CB-MW 전용) 점퍼 및 커넥터 점퍼 점퍼 설명 기본값 J9701/J9702 1-2: 정상 제조 모드...
- Page 26 DDR4 메모리와 최대 2666MHz를 지원합니다. 유형과 크기가 동일한 메모리 모듈 한 쌍으로 DIMM 슬롯 을 채우면 메모리가 인터리브되어 메모리 성능이 향상됩니다. 참고: 1) 메모리 최적화를 위해 반드시 Supermicro의 인증을 받은 DIMM 모듈을 사용해야 합니다. 최신 메모리 업데이 트 당사 웹사이트 http://www.supermicro.com/products/motherboard 를 참조하십시오.
- Page 27 C. USB1 (2.0) 포트 I. USB6 (3.1, C 타입) 포트 N. SPDIF 출력 D. 디스플레이 포트 J. USB2 (2.0) 포트 O. 라인 입력 E. HDMI 포트 K. USB7 (3.0) 포트 P. 라인 출력 F. WiFi+BT (C7B360-CB-MW 전용) Q. 마이크 입력 C7B360-CB-M/MW...
