ÎNCĂLZITOR DE TERASĂ, CU TUB DE CUARȚ
MANUAL DE UTILIZARE
MY4323
MY4324
Păstrați pentru referințe ulterioare.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MY4323 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Myria MY4323

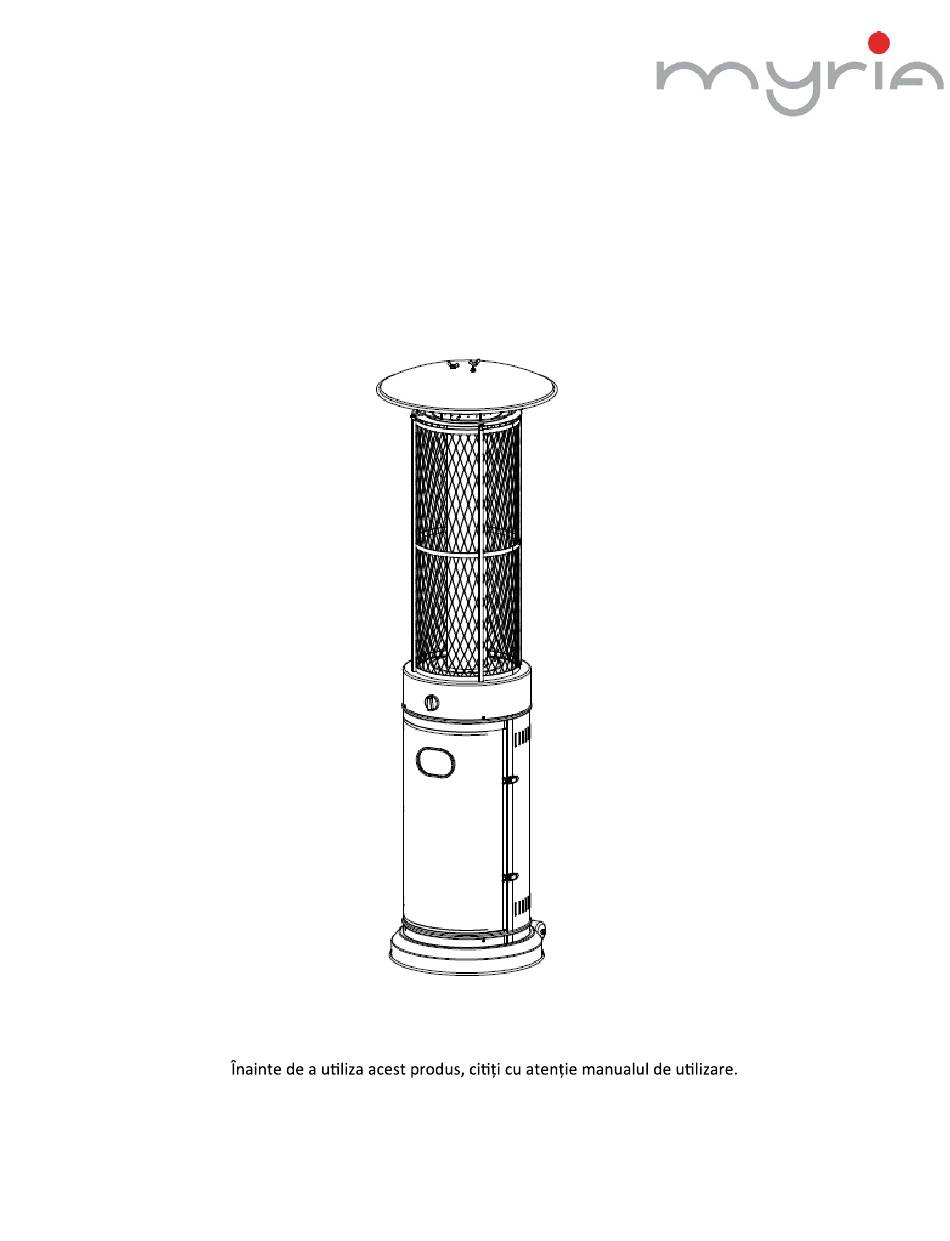

  • Page 1 ÎNCĂLZITOR DE TERASĂ, CU TUB DE CUARȚ MANUAL DE UTILIZARE MY4323 MY4324 Păstrați pentru referințe ulterioare.
  • Page 2 MĂSURI DE SIGURANȚĂ VĂ RUGĂM SĂ CITIȚI ACESTE MĂSURI DE SIGURANȚĂ ÎNAINTE DE A UTILIZA ÎNCĂLZITORUL PENTRU SIGURANȚA DUMNEAVOASTRĂ Dacă miroase a gaz: 1. Închideți aparatul alimentat cu gaz. 2. Opriți orice sursă de foc aprins. 3. În cazul în care mirosul persistă, contactați imediat furnizorul de gaz sau departamentul local de pompieri.
  • Page 3 Avertizare Citiți acest instrucțiuni înainte de instalarea și utilizarea acestui produs. Acest aparat trebuie instalat și butelia de gaz trebuie depozitată în conformitate cu reglementările în vigoare; Nu blocați fantele de ventilație din carcasa unde se așează butelia; Nu deplasați aparatul în timp ce funcționează; Închideți valva buteliei de gaz sau regulatorul înainte de a deplasa aparatul;...
  • Page 4: Table Of Contents

    CUPRINS Avertizări...............................1 Amplasarea încălzitorului..........................2 Cerințe cu privire la alimentarea cu gaz.......................2 Testare scurgeri gaz............................2 Utilizare și depozitare...........................3 Curățare și întreținere..........................4 Prezentarea aparatului și specificații......................4 Instrucțiuni de montare..........................6 Probleme în funcționare..........................12 Reciclarea Echipamentelor .........................12...
  • Page 5: Avertizări

    ATENȚIE VĂ RUGĂM SĂ CITIȚI CU ATENȚIE ACESTE AVERTIZĂRI ÎNAINTE DE A PUNE APARATUL ÎN FUNCȚIUNE • Nu utilizați acest încălzitor în incinte închise, deoarece există pericol de accidentare și de deteriorare a bunurilor din jur. • Acest încălzitor nu trebuie instalat în caravane sau bărci de agrement. •...
  • Page 6: Amplasarea Încălzitorului

    AMPLASAREA ÎNCĂLZITORULUI • Încălzitorul este destinat pentru utilizare în aer liber. TAVAN Întotdeauna, verificați să fie asigurată o bună ventilație. Mențineți întotdeauna o distanță adecvată față de • materialele inflamabile neprotejate din jurul aparatului, ex. minimum 100 cm față de partea de sus și 100 cm în părțile laterale.
  • Page 7: Utilizare Și Depozitare

    UTILIZARE ȘI DEPOZITARE PORNIREA ÎNCĂLZITORULUI 1. Apăsați și rotiți butonul de control în poziția OFF. 2. Deschideți complet valva de la butelia care asigură alimentarea cu gaz. 3. Apăsați și rotiți butonul de control în sens invers acelor de ceasornic la poziția IGNITE, apoi la poziția PILOT (se vor auzi 2 clic-uri) 4.
  • Page 8: Curățare Și Întreținere

    CURĂȚARE ȘI ÎNTREȚINERE • Ștergeți suprafețele acoperite de praf cu un material textil moale și ușor umed. Nu curățați încălzitorul cu produse de curățare inflamabile sau corozive. • Curățați depunerile de pe arzător pentru a îl menține curat și în condiții sigure de utilizare. •...
  • Page 9 A. Caracteristici Încălzitor de terasă/grădină mobil, cu spațiu de depozitare pentru butelie. • Realizat din oțel vopsit sau oțel inoxidabil. • Conexiuni pentru furtunul de gaz cu cleme metalice (capace înșurubabile pentru • Germania). Emiterea căldurii de la reflector. • B.
  • Page 10: Instrucțiuni De Montare

    MONTAREA APARATULUI Ustensile necesare: Șurubelniță Philips cu cap mediu • • Pulverizator pentru soluția de săpun, pentru textul de scurgere de gaz Piese componente: Reflector Plasă protecție parte superioară Plasă Corp încălzire Furtun gaz Spațiu depozitare butelie Bază Roată PIESĂ DESCRIERE CANTITATE Reflector Plasă...
  • Page 11 MONTAREA APARATULUI KIT DE INSTALARE (dimensiuni reale) Piuliță fluture Șaibă mică, plată ø6 Șurub M5 X 10 Șurub M8 X 16 3 buc. 9 buc. 3 buc. 11 buc. 2 buc. Piuliță flanșă Șurubelniță Philips Cheie 1 buc. 1 buc. 2 buc.
  • Page 12 PROCEDURA DE MONTARE 1. Montați spațiul de depozitare a buteliei. Fixați carcasa pe bază prin utilizarea a 4 șuruburi M5 X 10. Piese utilizate Șurub M5 X 10 Șurubelniță Philips 2. Asamblați corpul de încălzire. Fixați corpul de încălzire pe spațiul pentru depozitarea buteliei prin utilizarea a 4 șuruburi M5 X 10.
  • Page 13 3. Asamblați plasa. Fixați plasa pe corpul de încălzire, cu ajutorul a 3 șuruburi M5 X 10. Piese utilizate Șurub M5 X Șurubelniță Philips 4. Asamblați plasa de protecție din partea superioară direct pe corpul de încălzire. - 9 -...
  • Page 14 5 . Montați reflectorul. a. Înșurubați 3 cuie pe partea de sus a plasei, prin utilizarea a 3 șaibe ø6 la partea de jos și 3 șaibe ø6 la partea de sus. b. Așezați reflectorul pe cui și fixați-l prin utilizarea a 3 piulițe fluture și 3 șaibe.
  • Page 15 6. Utilizați pentru conectare numai furtun pentru propan. AVERTIZARE! Verificați ca furtunul să nu vină în contact cu suprafețe cu temperaturi ridicate, deoarece există riscul să se topească și scurgerile reprezintă pericol de incendiu. După așezarea buteliei în interiorul încălzitorului, fixați-o bine cu cureaua de blocare.
  • Page 16: Probleme În Funcționare

    PROBLEME ÎN FUNCȚIONARE PROBLEMĂ CAUZA PROBABILĂ SOLUȚIONARE Flacăra pilot nu se aprinde Supapa de gaz este OPRITĂ Deschideți supapa de gaz Butelia este golită Reumpleți butelia Deschiderea blocată Curățați sau înlocuiți deschiderea Aer în sistemul de alimentare Purjați aerul de pe conducte Conexiuni slăbite Verificați toate conexiunile Flacăra pilot nu rămâne...
  • Page 17 QUARTZ GLASS TUBE PATIO HEATER INSTRUCTION MANUAL MY4323 MY4324 Please read the manual carefully before operating your product. Retain it for future reference.
  • Page 18 WARNlNG SAFETY RULES PLEASE READ THE FOLLOWING SAFETY RULES PRlOR TO OPERATION OF THE HEATER FOR YOUR SAFETY If you smell gas: 1 Shut off gas to the appliance. 2 Extinguish any open flame. 3 If odor continues, immediately call your gas supplier or your fire Department.
  • Page 19 warning Read the instructions before installation and use. -This appliance must be installed and the gas cylinder stored in accordance with the regulations in force; -Do not obstruct the ventilation holes of the cylinder housing; -Do not move the appliance when in operation; -Shut off the valve at the gas cylinder or the regulator before moving the appliance;...
  • Page 20 TABLE OF CONTENTS Caution ………………………………………………………. Heater Stand and Location ………………………………… Gas Requirements ………………………………………….. Leakage Test ………………………………………………… Operation and Storage ……………………………………... Cleaning and Care ………………………………………….. Parts and Specifications ..………………………………….. Assembly Parts and Procedures ………………………….. Problems Check List ………………………………………... Recycling ....………………………………………...
  • Page 21: Caution

    CAUTION PLEASE READ CAREFULLY THE FOLLOWING SAFETY GUIDELINES BEFORE OPERATION. Do not use the patio heater for indoors, as it may cause personal injury or property damage. This outdoor heater is not intended to be installed on recreational vehicles and/or boats. Installation and repair should be done by a qualified service person.
  • Page 22: Heater Stand And Location

    HEATER STAND AND LOCATION The heater is primarily for outdoor use only. Always ensure that C EI LIN G adequate fresh air ventilation is provided. 100 cm Always maintain proper clearance to non protected combustible materials i.e. top 100 cm and sides 100 cm minimum. Heater must be placed on level firm ground.
  • Page 23: Operation And Storage

    1. Depress and turn control knob clockwise to OFF position. 2. Fully open gas valve. 3. Depress control knob and turn knob counter-clockwise to IGNITE position, then to PILOT position (you will hear 2 clicks). 4. With the pilot light lit, keep control knob depressed for 30 seconds. NOTE: If the pilot light has not ignited, turn heater control knob to OFF position, fully close gas valve, wait 5 minutes, then repeat steps 2–4 of the Lighting Instructions.
  • Page 24: Cleaning And Care

    CLEANING AND CARE • Wipe off powder coated surfaces with soft, moist rag. Do not clean heater with cleaners that are combustible or corrosive. • Remove debris from the burner to keep it clean and safe for use. • Cover the burner unit with the optional protective cover when the heater is not in use. PARTS AND SPECIFICATIONS 565 mm Reflector...
  • Page 25 A. Construction and characteristics Transportable terrace/garden heater with tank housing. Casing in steel with powder-coating or in stainless steel. Gas hose connections with metal clamp (screw caps for Germany). Heat emission from reflector. B. Specifications Use propane,butane or their mixtures gas only. Max.
  • Page 26: Assembly Parts And Procedures

    ASSEMBLY PARTS Tools needed: Philips screwdriver w/ medium blade Spray bottle of soap solution for leakage test Parts List: Reflector Upper Protective Mesh Mesh Heating Body Gas Hose Cylinder Housing Base Wheel QUANTITY Reflector Upper Protective Mesh Mesh Heating Body Gas Hose Cylinder Housing Base...
  • Page 27 ASSEMBLY PARTS HARDWARE CONTENTS (shown actual size) Wing nut Washer Φ6 Stud Screw M5 X 10 Bolt M8 X 16 Qty. 3 Qty. 9 Qty. 3 Qty. 11 Qty. 2 Wrench Flange Philips Qty. 1 screwdriver Qty. 2 Qty. 1 - 7 -...
  • Page 28 ASSEMBLY PROCEDURES 1.Assemble the tank housing. Secure the tank housing to the base using 4pcs screw M5X10. Hardware Used Screw M5 X 10 Philips screwdriver 2. Assemble the heating body. Secue the heating body to the tank housing using 4pcs screw M5X10. Hardware Used Screw M5 X 10 Philips...
  • Page 29 3. Assemble the mesh. Secure the mesh to the Heating Body using 3pcs screw M5X10. Hardware Used Screw M5 X 10 Philips screwdriver 4. Assemble the upper protective mesh to the heating body directly - 9 -...
  • Page 30 5. Assemble the reflector. a. Screw 3pcs stud to the top of mesh, using 3pcs washerΦ6 to the bottom and 3pcs washerΦ6 to the top. b.Put the reflector on the stud and secure them using 3pcs wing nut and 3pcs washer.
  • Page 31 6. Propane Only-Proper Hose Connection. WARNING! Ensure the hose does not contact any high temperature surfaces, or it may melt and leak causing a fire. After the cylinder is placed inside the heater, secure the cylinder with block belt tightly. 7.
  • Page 32: Problems Check List

    PROBLEMS CHECK LIST PROBLEM PROBABLE CAUSE SOLUTION Pilot will not light Gas valve may be OFF Turn the gas valve ON Tank fuel empty Refill LPG tank Opening blocked Clean or replace opening Air in supply system Purge air from lines Loose connections Check all fittings Pilot will not stay on...
