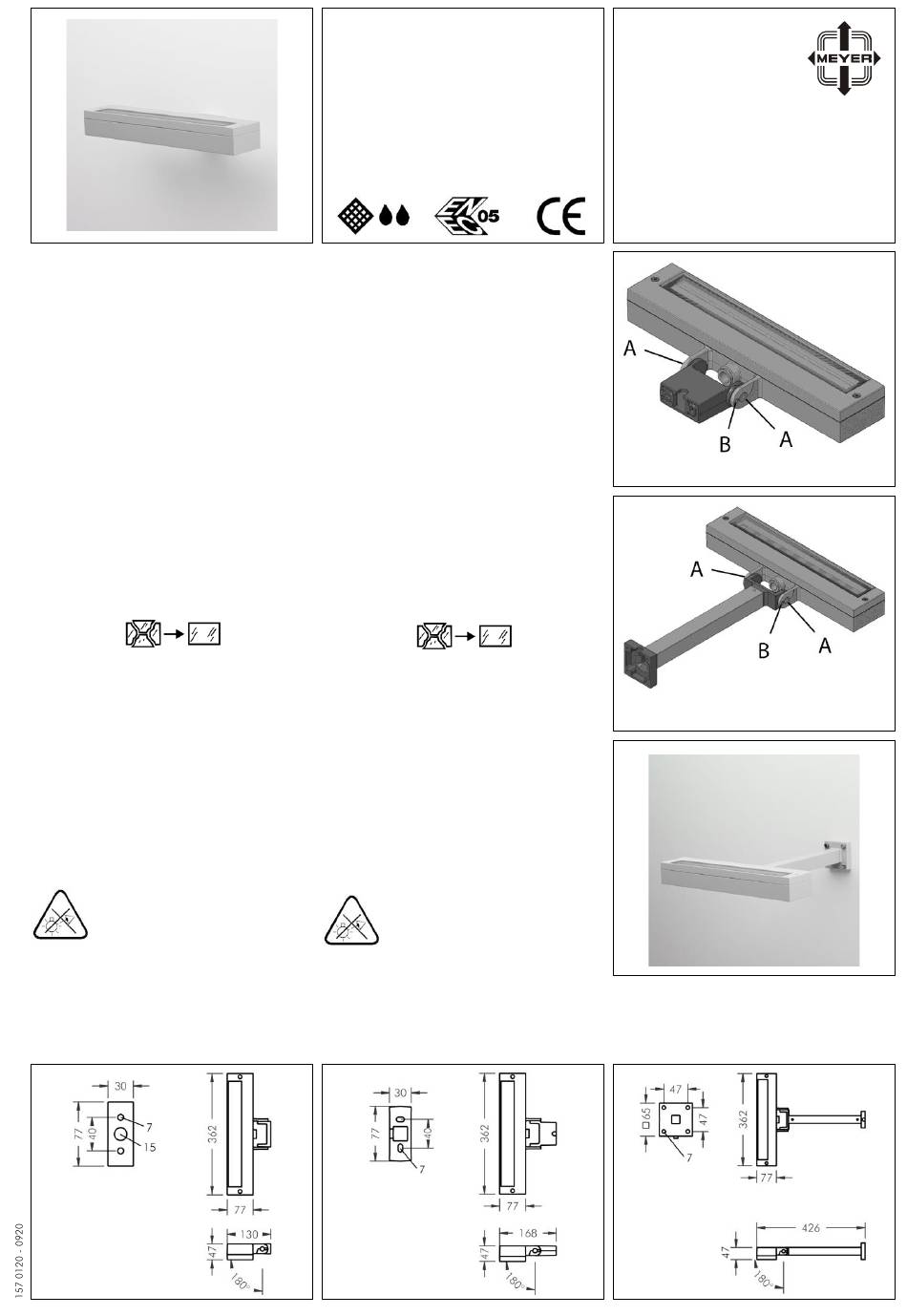

Meyer 8 730 1 Series Mounting Instructions

r
Scheinwerfer mit 9 x 2,5 W LED.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Scheinwerfer für ungeschützte Anlagen.
Leuchte ist geeignet für Montage auf normal
entflammbaren Baustoffen.
Vor dem Öffnen der Leuchte Netzspannung
trennen.
Schrauben (A) lösen und Wandbefestigung/
Wandplatte mit beiliegendem Befestigungsmaterial
befestigen. Rahmen öffnen.
Anschlussleitung 10cm abmanteln und durch die
Kabelverschraubung führen, dabei passenden
Dichtungssatz (Lieferumfang) wählen.
Elektrischen Anschluss vornehmen. Rahmen
aufsetzen und Schrauben gleichmäßig anziehen.
Leuchtenkopf ausrichten, mit Schrauben (A)
fixieren und mit Madenschraube (B) sichern.
Das Glas ist ein Einscheiben-Sicherheits-
Hartglas.
Die Leuchte darf nur mit ihren vollständigen
Schutzabdeckungen betrieben werden.
Bei Lichtpunkthöhen über 3 m mindestens
zwei Befestigungsschrauben verwenden.
Bei Leuchten mit Anschlusskabel darf dieses nur in
einen Anschlusskasten mit entsprechender
Schutzart und Schutzklasse angeschlossen werden.
Zur Vermeidung von Gefährdungen darf eine
beschädigte äußere flexible Leitung dieser Leuchte
ausschließlich vom Hersteller, seinem
Servicevertreter oder einer vergleichbaren
Fachkraft ausgetauscht werden.
Nicht in die Lichtquelle schauen !
Die Leuchte ist so zu positionieren, dass längeres
in die Leuchte starren in einem geringeren Abstand
als 5,45 Meter nicht zu erwarten ist.
8 730 0.. ...
8 730 0.. ...
Highline
8 730 1.. ...
Scheinwerfer
Floodlight
8 730 7.. ...
Schutzart – Protection IP 67
Schutzklasse – Safety Class I
Outdoor luminaire with 9 x 2,5 W LED.
MOUNTING INSTRUCTIONS
Connect the light fitting in compliance with
prevailing regulations in your country.
Luminaire for non-protected outdoor installation.
Light fitting is suitable for mounting on normal
inflammable surfaces.
Disconnect from power supply before opening
light fitting.
Loosen screws (A) and mount wall fastening/
wall plate to the surface with enclosed assembly
material. Open frame. Strip the sheathing off the
last 10cm of the cable and insert through the
cable entry, making sure that the correct cable
entry gasket is used for the diameter of the cable
(gaskets are supplied with luminaire).
Connect the wiring. Place the frame and fasten
screws evenly. Adjust the luminaire, tighten screws
(A) and secure the luminaire with grub screw (B).
The glass is tempered safety glass.
The light fitting may be operated only if all
protective covers are in place.
When installed at more than 3 metres height, be
sure to use at least two fixing screws.
The power supply cable may only be connected to
a connection box which has the correct degree of
protection and safety class. If the external flexible
cable or cord of this luminaire is damaged, it shall
be exclusively replaced by the manufacturer or his
service agent or a similar qualified person in order
to avoid a hazard.
Do not stare at the light source !
The luminaire should be positioned so that
prolonged staring into the luminaire at a distance
closer than 5,45 metres is not expected.
8 730 1.. ...
MONTAGE
ANLEITUNG
MOUNTING
INSTRUCTIONS
WILLY MEYER & SOHN GMBH &CO.KG
LICHTECHNISCHE SPEZIALFARIK
Stemmessiepener Weg 5 • D-58675 Hemer
8 730 1.. ...
8 730 7.. ...
8 730 7.. ...
