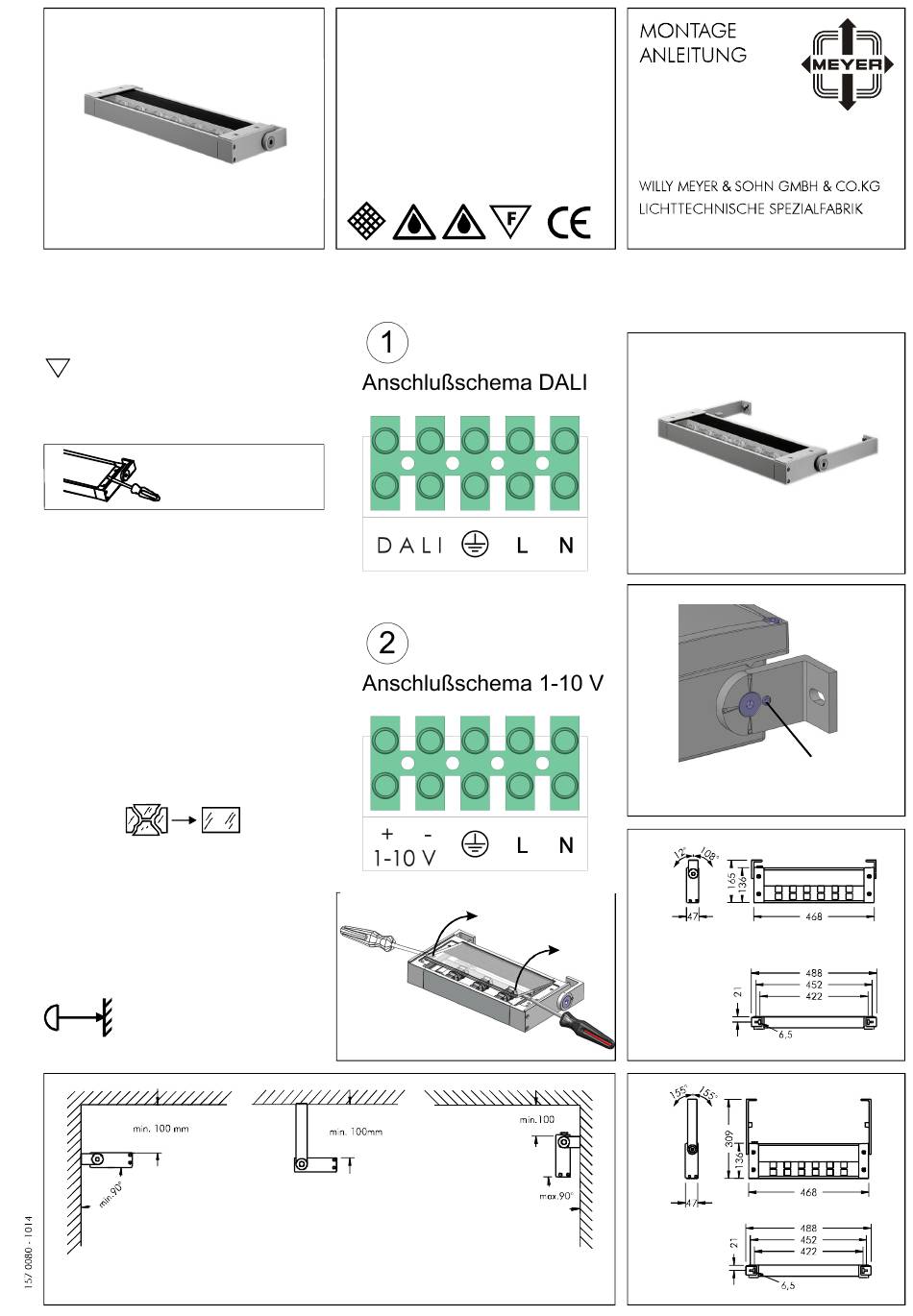

Meyer 8 707 0 Series Mounting Instructions

8 707 0..
Anbauleuchte mit 12 x 2,5 W
Hochleistungs - LED.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Scheinwerfer für ungeschützte Anlagen.
F Leuchte ist geeignet für Montage auf
normal entflammbaren Baustoffen.
Vor dem Öffnen der Leuchte Netzspannung
trennen. Beide Klemmstücke abschrauben.
Hinweisschild beachten:
Glas öffnen
Open the glass
Polycarbonatabdeckung wie im Bild
heraushebeln. Dazu mit Schlitz-Schraubendreher
links und rechts unter die Scheibe fassen.
Netzanschlussleitung mit einem Durchmesser von
8,5 - 9,5 mm durch die Kabelverschraubung
führen, Leitung 8 cm abmanteln und beiliegende
Silikonschläuche über die Einzeladern ziehen.
Elektrischen Anschluss vornehmen.
Kabelverschraubung festdrehen.
Polycarbonatabdeckung längsseitig in die
Dichtungsnut einlegen und auf der
gegenüberliegenden Seite in die Nut einrasten.
Klemmstücke aufschrauben und mit 4,5 Nm
anziehen. Bügelschrauben leicht anziehen.
Nach dem Ausrichten der Leuchte
Bügelschrauben festschrauben.
Befestigungswinkel zusätzlich mit
Gewindestift B kontern.
Die Leuchte darf nur mit ihren vollständigen
Schutzabdeckungen betrieben werden.
Leuchte Gewicht Windangriffsfläche
8 707 0.. 2,9 kg
8 707 1.. 3,4 kg
In Strahlrichtung den Mindestabstand zu
angestrahlten Flächen einhalten !
min 0,2 m
100 mm Abstand ist immer einzuhalten.
A distance of 100 mm must always be observerd.
Ecovision
Anbauleuchte
Luminaire
Schutzart - Protection IP 65
Schutzklasse - Safety Class I
. ... ... 10. ( DALI )
. ... ... 20. ( 1-10 V )
A gezeigt
0,06 m²
0,06 m²
A
8 707 0..
8 707 1..
8 707 0.. 10.
MOUNTING
8 707 0.. 20.
INSTRUCTIONS
8 707 1.. 10.
8 707 1.. 20.
t 25°C
a
Stemmessiepener Weg 5
8 707 1..
8 707 0..
8 707 1..
.
D-58675 Hemer
B
