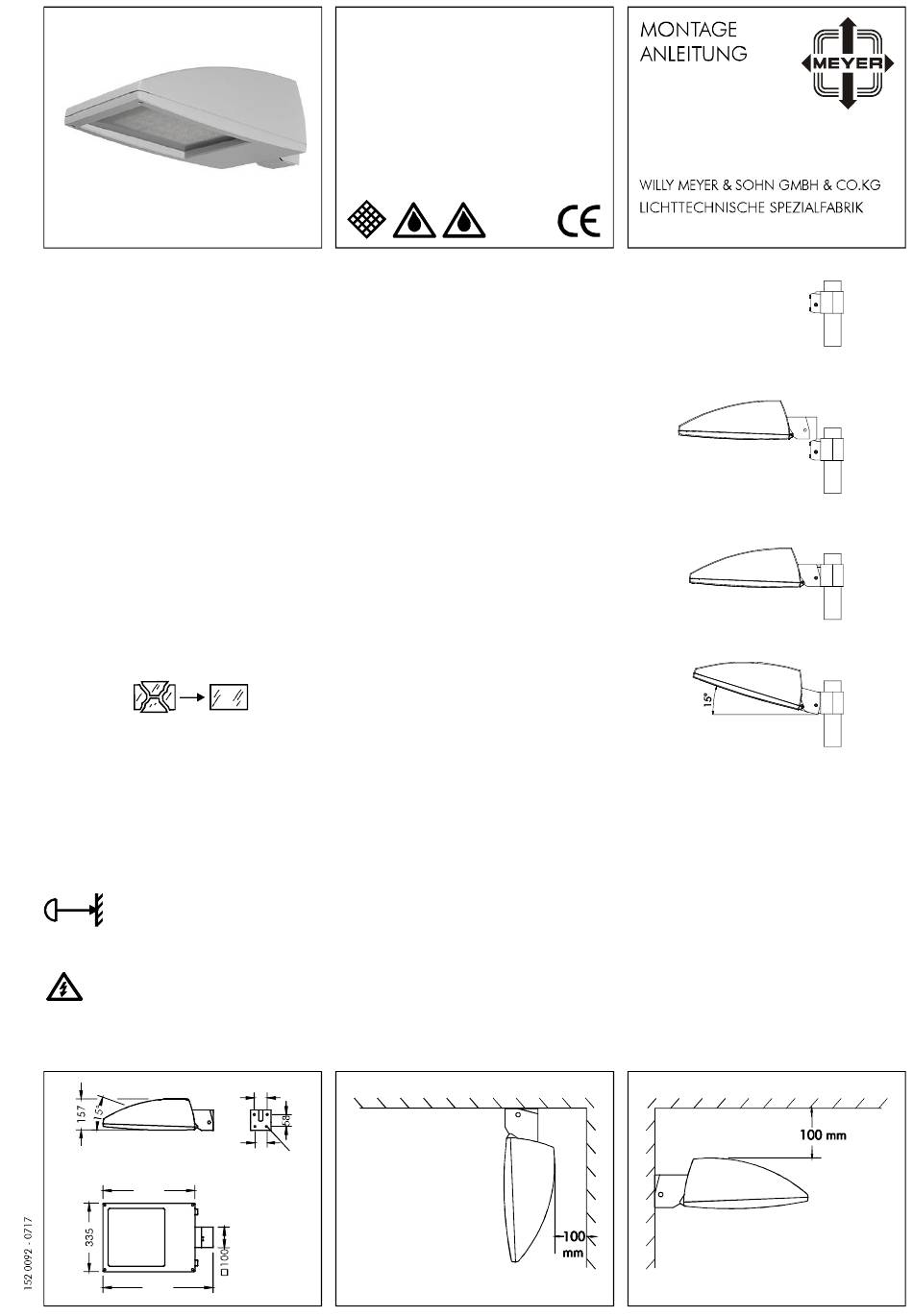

Meyer Fluxa BG LED Mounting Instructions

Flächenstrahler mit Hochleistungs - LED.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Flächenstrahler für ungeschützte Anlagen.
Leuchte ist geeignet für Montage auf
normal entflammbaren Baustoffen.
Vor dem Öffnen der Leuchte
Netzspannung trennen.
Rahmen-Befestigungsschrauben lösen.
Rahmen mit Glas anheben und vom
Gehäuse schwenken.
Netzanschlußleitung durch die
Kabelverschraubung führen, Leitung 9 cm
abmanteln und beiliegende Silikonschläuche
über die Einzeladern ziehen.
ACHTUNG ! Mantelleitung darf maximal
2 cm in das Leuchtengehäuse ragen.
Elektrischen Anschluß vornehmen.
Kabelverschraubung festdrehen.
Rahmen mit Glas auf Gehäuse schwenken
und dicht verschrauben.
Das Glas ist ein Einscheiben-Sicherheits-
Hartglas.
Die Leuchte darf nur mit ihren vollständigen
Schutzabdeckungen betrieben werden.
Leuchte Gewicht Windangriffsfläche
8 288 ... ... 9,7 kg
8 289 ... ... 9,7 kg
In Strahlrichtung den Mindestabstand zu
angestrahlten Flächen einhalten !
min 0,5 m
Die in dieser Leuchte eingebaute
Lichtquelle darf nur durch den
Hersteller oder seinen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt werden.
450
538
Fluxa BG LED
Flächenstrahler
mit Wand - und
Mastbefestigung
Schutzart - Protection IP 65
Schutzklasse - Safety Class I
Durch Einsetzen und Kontern der
Sechskantschraube in die dafür vorgesehene
T-Nut erhält man die stufenlose
Verstellmöglichkeit bis 15° über das
Schraubengewinde.
Durch Lösen, Verstellen und Kontern der
beiden auf der Stellschraube befindlichen
Muttern wird das Schwenken der Leuchte
ermöglicht.
Die untere Öffnung des Gelenkes mit der
aufsteckbaren Abdeckung verschließen.
Zur Montage der Fluxa mit der Wand- und
Mastbefestigung zuerst die Wandplatte mit
vier Schrauben (Durchmesser 8 mm) an der
Wand bzw. dem Mastknoten befestigen.
Bei Wandmontage die Zuleitung durch die
PG-Verschraubung in die Leuchte einführen
und diese in die Wandplatte einhängen.
Bei Mastmontage elektrischen Anschluß in
der Leuchte vornehmen, Zuleitungskabel
durch die Mastbohrung führen und Leuchte
in die Wandplatte einhängen.
Die beiden seitlichen selbstsichernden
M8 Zylinderschrauben fest (20 Nm) bis
zum Anschlag einschrauben.
Sie bilden den Drehpunkt des Gelenks
und sichern die Leuchte.
Die Leuchten werden empfohlen für eine
0,16 m² Lichtpunkthöhe/max. Montagehöhe von
0,16 m² ca. 6-10 m.
Max. Anzahl Leuchten an einem
Sicherungsautomat 16A Type B
8 288 ... ...
8 289 ... ...
64
56
8,5
8 288 1.5 0.0
8 288 1.6 0.0
8 289 1.5 0.0
8 289 1.6 0.0
8 Stück
8 Stück
MOUNTING
INSTRUCTIONS
.
Stemmessiepener Weg 5 D-58675 Hemer
