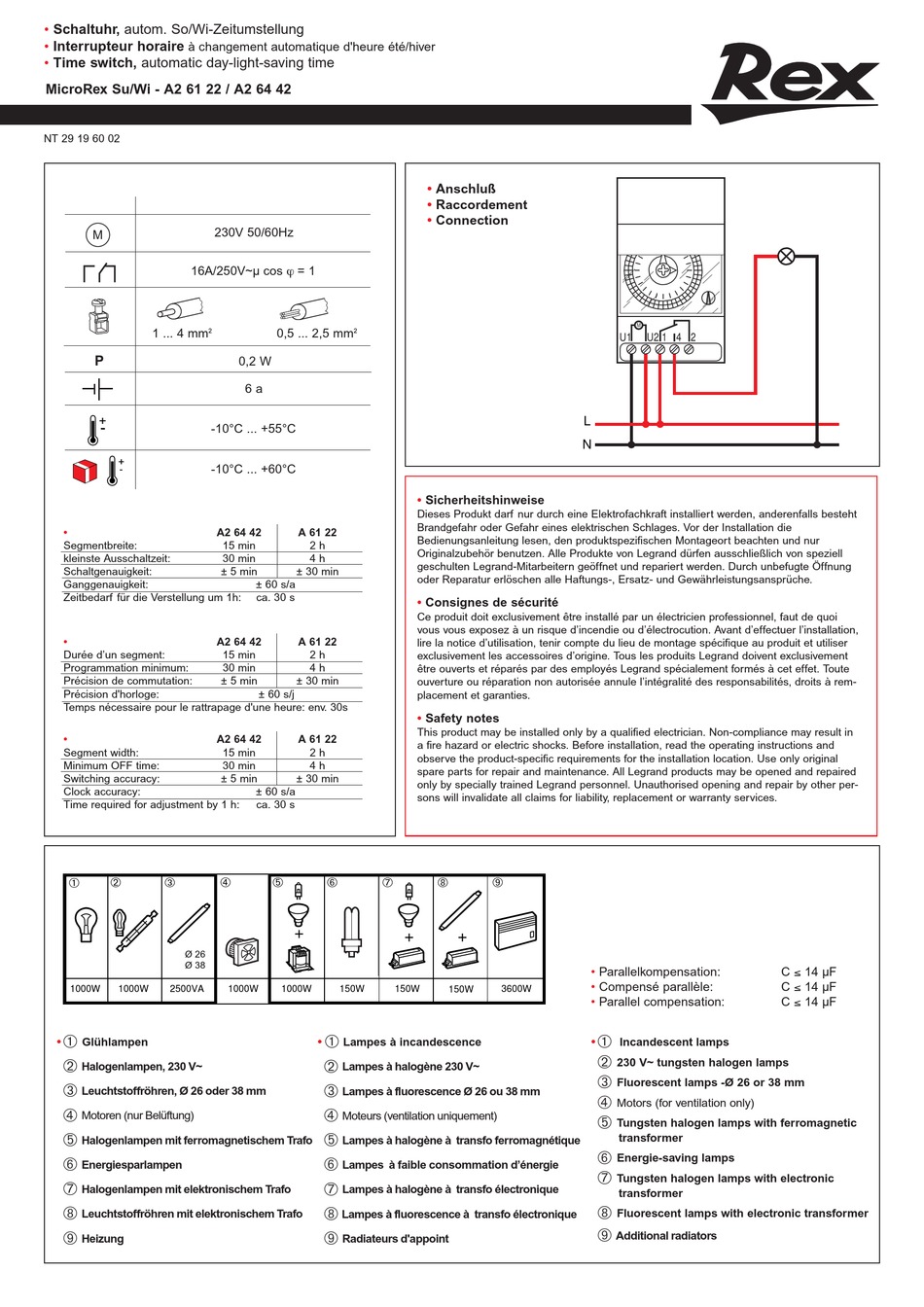

REX MicroRex Su/Wi A2 61 22 Quick Start Manual

• Schaltuhr, autom. So/Wi-Zeitumstellung
• Interrupteur horaire
à changement automatique d'heure été/hiver
• Time switch, automatic day-light-saving time

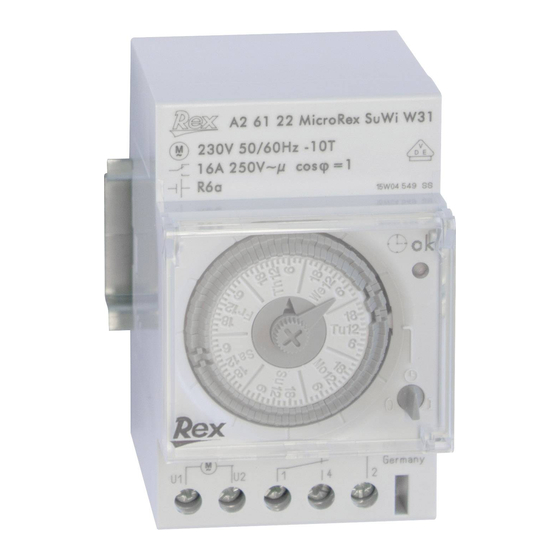

MicroRex Su/Wi - A2 61 22 / A2 64 42
NT 29 19 60 02
230V 50/60Hz
M
16A/250V~µ cos ϕ = 1
1 ... 4 mm 2
P
+
-
-10°C ... +55°C
+
-10°C ... +60°C
-
• A2 64 42
Segmentbreite:
kleinste Ausschaltzeit:
Schaltgenauigkeit:
Ganggenauigkeit:
Zeitbedarf für die Verstellung um 1h:
• A2 64 42
Durée d'un segment:
Programmation minimum:
Précision de commutation:
Précision d'horloge:
Temps nécessaire pour le rattrapage d'une heure: env. 30s
• A2 64 42
Segment width:
Minimum OFF time:
Switching accuracy:
Clock accuracy:
Time required for adjustment by 1 h:
Ø 26
Ø 38
1000W 1000W 2500VA
• Glühlampen
Halogenlampen, 230 V~
Leuchtstoffröhren, Ø 26 oder 38 mm
Motoren (nur Belüftung)
Halogenlampen mit ferromagnetischem Trafo
Energiesparlampen
Halogenlampen mit elektronischem Trafo
Leuchtstoffröhren mit elektronischem Trafo
Heizung
0,5 ... 2,5 mm 2
0,2 W
6 a
A 61 22
15 min 2 h
30 min 4 h
± 5 min ± 30 min
± 60 s/a
ca. 30 s
A 61 22
15 min 2 h
30 min 4 h
± 5 min ± 30 min
± 60 s/j
A 61 22
15 min 2 h
30 min 4 h
± 5 min ± 30 min
± 60 s/a
ca. 30 s
+
1000W 1000W 150W 150W
•
Lampes à incandescence
Lampes à halogène 230 V~
Lampes à fluorescence Ø 26 ou 38 mm
Moteurs (ventilation uniquement)
Lampes à halogène à transfo ferromagnétique
Lampes à faible consommation d'énergie
Lampes à halogène à transfo électronique
Lampes à fluorescence à transfo électronique
Radiateurs d'appoint
• Anschluß
• Raccordement
• Connection
• Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht
Brandgefahr oder Gefahr eines elektrischen Schlages. Vor der Installation die
Bedienungsanleitung lesen, den produktspezifischen Montageort beachten und nur
Originalzubehör benutzen. Alle Produkte von Legrand dürfen ausschließlich von speziell
geschulten Legrand-Mitarbeitern geöffnet und repariert werden. Durch unbefugte Öffnung
oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
• Consignes de sécurité
Ce produit doit exclusivement être installé par un électricien professionnel, faut de quoi
vous vous exposez à un risque d'incendie ou d'électrocution. Avant d'effectuer l'installation,
lire la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utiliser
exclusivement les accessoires d'origine. Tous les produits Legrand doivent exclusivement
être ouverts et réparés par des employés Legrand spécialement formés à cet effet. Toute
ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à rem-
placement et garanties.
• Safety notes
This product may be installed only by a qualified electrician. Non-compliance may result in
a fire hazard or electric shocks. Before installation, read the operating instructions and
observe the product-specific requirements for the installation location. Use only original
spare parts for repair and maintenance. All Legrand products may be opened and repaired
only by specially trained Legrand personnel. Unauthorised opening and repair by other per-
sons will invalidate all claims for liability, replacement or warranty services.
+ +
150W 3600W
M
U1
U2 1 4 2
L
N
• Parallelkompensation:
• Compensé parallèle:
• Parallel compensation:
•
Incandescent lamps
230 V~ tungsten halogen lamps
Fluorescent lamps -Ø 26 or 38 mm
Motors (for ventilation only)
Tungsten halogen lamps with ferromagnetic
transformer
Energie-saving lamps
Tungsten halogen lamps with electronic
transformer
Fluorescent lamps with electronic transformer
Additional radiators
C ≤ 14 µF
C ≤ 14 µF
C ≤ 14 µF
