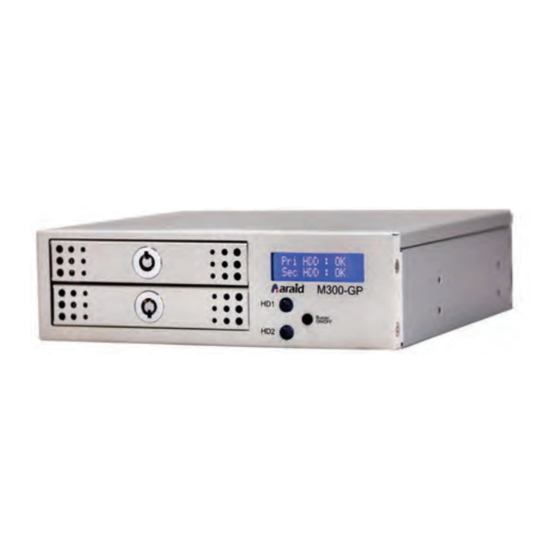

Accordance Systems araid M300 User Manual

Accordance Systems araid M300 User Manual

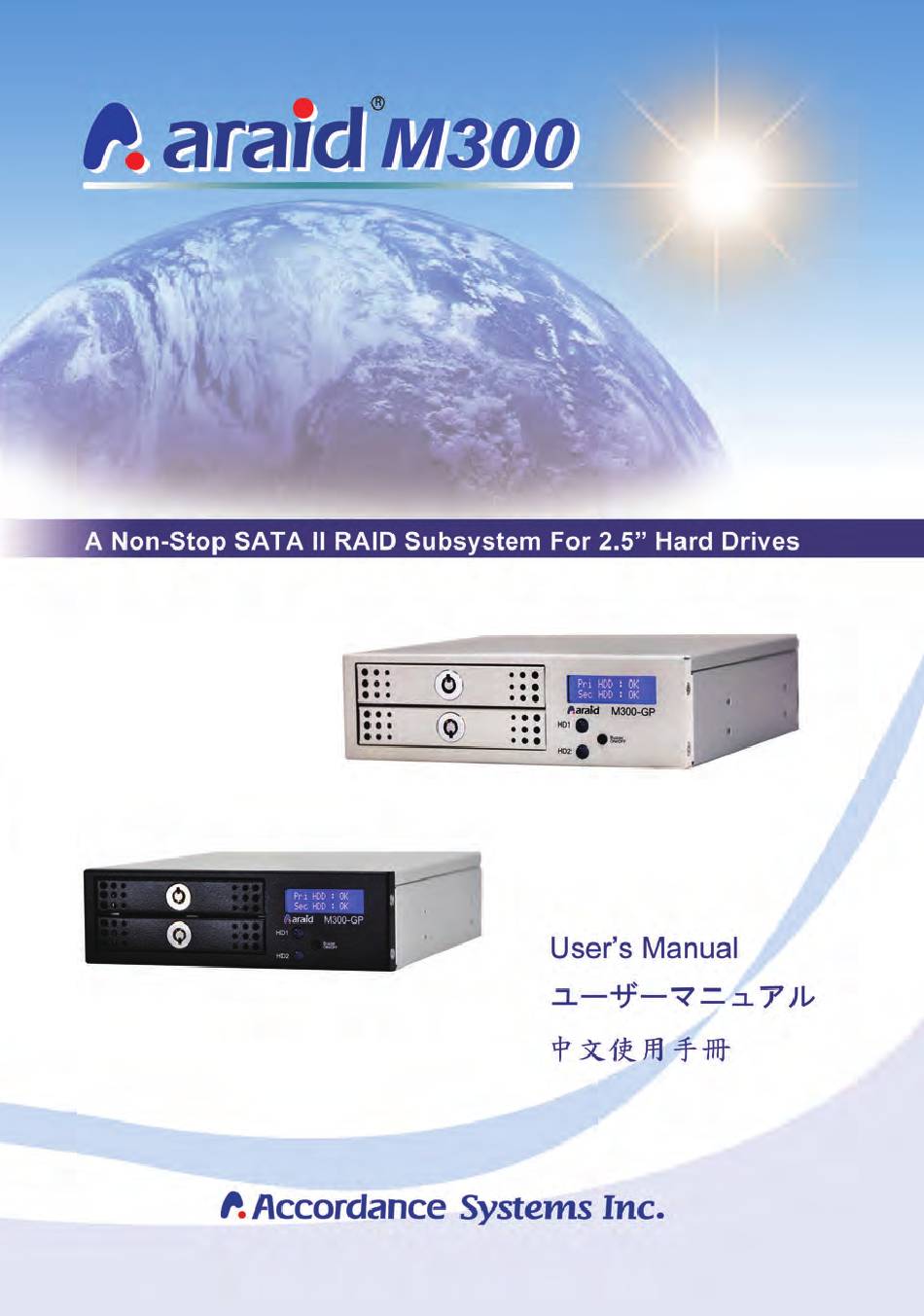

A non-stop sata ii raid subsystem for 2.5” hard drives
Table of Contents

Advertisement

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the araid M300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Accordance Systems araid M300

  • Page 2: Table Of Contents

    Family Products- Add IDE Bridge ARAID M300T / MS300T (External Model) Failure and Troubleshooting Guide for RAID 1 Q & A (for RAID 1 Users) Appendix A- Product Question Report Accordance and ARAID are registered trade marks of Accordance Systems Inc. www.accordancesystems.com www.accordance.com.tw...
  • Page 3: Thank You For Purchasing Araid M300 / Ms300

    User's Manual Thank you for purchasing ARAID M300 / MS300 Before you begin, please read the following: ARAID M300 / MS300 comply with standard RAID 1 (disk mirroring) and RAID 0 (disk striping) definitions. * Important Please set both primary and secondary drives at SATA II (3G) mode before installation.
  • Page 4: Unpacking Araid M300 / Ms300

    Unpacking ARAID M300 / MS300 Remove ARAID M300 / MS300 from the package. Check the package for the following items. Contact your retailer immediately for any missing or damaged items. 1 Mobile Rack 1 (in Upper Bay) 2 Mobile Rack 2 (in Lower Bay)
  • Page 5: Features

    User's Manual ARAID M300 / MS300 Features ARAID M300 / MS300 complies with standard RAID Level 1 and RAID Level 0 ● definitions. The two drives remain synchronous at all times. Supports PC operating systems without installation of additional drivers.
  • Page 6: Front View

    3. HD1 LED: Disk “Read/Write” or HDD failure indicator for drive in mobile rack 1. (Pri.) 4. HD2 LED: Disk “Read/Write” or HDD failure indicator for drive in mobile rack 2. (Sec.) * Rear View and Jumper Settings of ARAID M300 / MS300 1. 4cm Fan 5. Jumper settings 2.
  • Page 7: Standard Installation

    1. Turn off the PC power. 2. Open the PC case cover. 3. Place the ARAID M300 / MS300 in an open 5-1/4” bay. Connect the SATA cable and power cord. 4. Choice: Monitoring ARAID M300 / MS300 through RS-232 or USB connection.
  • Page 8: Start An Installation With Two Or One Drive(S)

    Step 2B: Duplicating a mirrored drive if you start with “one existing source drive” . While the PC and ARAID M300 / MS300 are operating, insert a second drive in the lower bay. Disk rebuild will automatically start in about one minute. Rebuilding progress is reported in percentage on LCD.
  • Page 9: Fan, Temperature, And Raid Management

    User's Manual Fan, Temperature and RAID Management * LCD Messages (Fan & Temperature) When the cooling fan stops or rotates very slowly, LCD shows F: When the temperature is higher than the default setting (a preset temperature is 65°C or 149°F), LCD shows T: *...
  • Page 10: Family Products- Add Ide Bridge

    Family Products * Add IDE Bridge- ARAID M300-HIDE / MS300-HIDE models Rear View of ARAID M300-HIDE / MS300-HIDE * ARAID M300T / MS300T (External model) (a) Front View (b) Rear View 1. Power ON/OFF Switch 2. AC 110~220V Power Connector 3.
  • Page 11 User's Manual ARAID M300T / MS300T For SATA / eSATA / USB 3.0 / IDE * ARAID M300T / MS300T Rear View Interface Cable Description SATA Interface 1. Connect SATA port of motherboard to the Rear slot of PC USB 3.0 + e-SATA Interface (choose either interface to use) 1.
  • Page 12 When both drives failed, LCD show: At this time, ARAID M300 / MS300 can no longer read/write the hard drive. Please replace both drives as soon as possible.
  • Page 13 User's Manual When the drive in lower bay is in progress rebuilding to the drive in upper bay, if ARAID discover bad sectors on source hard drive, ARAID LCD shows: Meanwhile, ARAID still do rebuilding task from the drive in lower bay to the drive in upper bay until 100% complete.
  • Page 14: Q & A (For Raid 1 Users)

    Q4: What should I be aware of when I plan to replace a failed drive with a brand new one? A4: You don’t need to shut down the PC or ARAID M300 / MS300, just remove the malfunctioning drive and re-insert the new drive while the ARAID M300 / MS300 is online.
  • Page 15: Appendix A- Product Question Report

    User's Manual Appendix A Product Question Report Date: Company Name: Your name: Accordance Product Name & Model Serial No. Firmware Revision Manufactured Date or Purchase Date Equipment & Environment PC or Motherboard Brand & Model (**) BIOS (**) Phoenix or Award or AMI Chipset (**) HDD 1(**) Brand/Model/Series number HDD 2(**) Brand/Model/Series number...
  • Page 16 V1.1 日本語ユーザーマニュアル目次 ARAID M300 / MS300 御使用に関する注意事項 ARAID M300 / MS300 の開封と確認 トレイ 機能と特性 仕様 必要システム 前面図 背面図,バックパネルとJumper設定の説明 設置(ハードウェア編) 「ダブルハードディスク」あるいは「シングルソースディスク」 の設置方法 Western Digital 製HDDとの互換性について ARAIDのファン、温度、及びRAIDの管理 ファミリー製品 オプションIDEブリッジ ARAID M300T / MS300T (外付けモデル) 障害とトラブルシューティング Q&A Accordance お客様/販売店サポートリクエストフォーム 日本語国際版権所有 複製禁止 www.accordancesystems.com www.accordance.com.tw...
  • Page 17: Araid M300 / Ms300 御使用に関する注意事項

    ユーザーマニュアル のお買い上げありがとうございます。 ARAID M300 / MS300 使用に関する重要な注意事項 * 内容をよくお読みください ARAID M300 / MS300は業界標準のRAID 1(ディスクミラーリング)とRAID 0(ディス クストライピング)の規格に準拠しています。 重要:ドライブを取り付ける際、プライマリー(上段)およびセカンダリー(下段)の どちらのドライブもSATA II(3Gb)モードに設定してください。 注:ご購入時は工場出荷時の設定値3Gbになっています。※2010年9月現在 本装置にはSATA II(3G)とSATA I(1.5G)のドライブを混在させないでください。 * できるだけ同仕様のハードディスクを使用する 最高の機能と利便性を得るため、できるだけ2台以上の同じ形式(同ブランド、同規格番 号、同容量、同製造地、同じファームウェアバージョン)のハードディスクを本製品と 組み合わせ使用してください。また、必ず新しいあるいは状態が極めて良いハードディ スクを使用してください。時間がある場合、ハードディスクメーカーが提供するソフト ウェアを使用しハードディスクのデフラグとスキャンディスクを行いその品質(破損し ていないかどうかなど)を確認するようお勧めします。予期せぬトラブルが発生する可 能性がございます。 * 予備用ハードディスクの購入 市場におけるハードディスクのモデルチェンジサイクルは非常に早いので、本製品を長 期運用(3~5年或いはそれ以上)しコストパフォーマンスを発揮させるため、予備用と して同仕様の新品ハードディスクを数台準備しておくようお勧めします。同仕様のハー ドディスクが購入できない場合、同メーカーの大容量ハードディスクを代りに使用する こともできますが、不具合が発生する可能性がございます。 * 新しいディスクのフォーマット不要...
  • Page 18: Araid M300 / Ms300 の開封と確認

    ARAID M300 / MS300 の開封と確認 * パッケージを開封し、ARAID M300/MS300を化粧箱から取り出して下さい。 * 梱包箱の中身を確認して下さい。 万が一、欠品や破損があった場合はすぐ販売店にご連絡下さい。 ① トレイ1(上部トレイ) ⑤ 操作マニュアル(本書) ② トレイ2(下部トレイ) ⑥ RS232接続ケーブル1セット ③ トレイロック(4個) ⑦ CD1枚 ④ ネジ * オプションソフトウェア(添付) a. Araid Manager b. ネットワーク管理 SNMP Agent for Windows * トレイ (注意:ハードディスクはオプションです) (a)ドライブを取り付けた状態のARAID M300 / MS300トレイ...
  • Page 19: 機能と特性

    ユーザーマニュアル 機能と特性 ARAID M300 / MS300 は業界標準のRAID レベル 1およびRAID レベル 0の規格に準拠 ● しています。 ドライバーのインストールが不要で、ほとんどすべてのOSをサポートしています。 ● PCのSATAポートと直接接続でき、I/Fカードの増設が不要なプラグアンドプレイ設計です。 ● AHCI モードとS.M.A.R.T をサポート。 ● ハードディスクのホットスワップおよび新しいハードディスクのオートリビルドをサポー ● トします。 LCD(ユーザーインターフェース 1) にドライブ、ファン、温度の状況が表示されます。 ● LED (ユーザーインターフェース 2) ランプがドライブの[読み取り/書き込み]状態を表示し ● ます。 内蔵ブザー(マンマシンインターフェイス3) でハードディスクの故障やファン、温度制御の ● 異常を警告します。 COMポート又はUSBにて接続ができ、USBの場合には仮想のRS-232ポートとして接続可 ● 能です。(モニターインターフェイス 4) 業界標準のネットワーク管理であるSNMP機能をサポートします。(ネットワーク管理イン ● ターフェース5) 強力で長寿命の日本メーカー製4インチ静音ファンを搭載し、7200rpm (以上)の高性能ハ ● ードディスクを使用できます。 電源仕様: +5V,+12V。 ● トレイのセキュリティーキー。 ● ARAID MS300 は、ハードディスクのセキュリティー機能を有効にします。全てのセキュ ● リティー機能を有しているハードディスクがARAID MS300でお使い頂けます。セキュリ ティー機能を有効にしたハードディスクに記録されたデータは他のPCや、他のARAIDに接 続した場合には、データの読み込みができません。 オプションIDEブリッジを使うことでレガシー規格であるIDEでの接続が可能となります。...
  • Page 20: 前面図

    前面図 * ARAID M300 / MS300 前面図 1. LCD (液晶ディスプレー)モニター 2. Buzzer On/Off:ブザースイッチ 3. HD1 LED Read / Write : ハードディスクラック1の「読み書き」あるいは故障のLED表示ライト 4. HD2 LED Read / Write : ハードディスクラック2の「読み書き」あるいは故障のLED表示ライト 4 3 2 * 背面図,バックパネルとJumper設定の説明 1. 4インチファン 5. Jumper設定 2. SATA II コネクタ Mode 3. 電源コネクタ RAID 0 Close Open 4. R1(RS232): RAID 1 Open Close RS232ポート3ピンコネクタ (Default) 6. UR1: USB-RS232 3ポート4ピンコネクタ...
  • Page 21: 設置(ハードウェア編

    のR1に接続し、DB9コネクタをPCケースの後端に固定する。 4.1B:産業用コンピューターIPC:産業用コンピューター(例、Intel, SuperMicro や Advantech IPCマザーボードなど)を使用する場合、弊社の産業用コンピュー ター專用10ピン(2 ピン x5)の「ケース内RS-232コネクタ・ケーブル」を 購入し使用していただけます。この特製の3ピン(TxD、RxD、Gnd)を10 ピ ンに変換するケーブルにより、ARAID M300 / MS300のR1(UART)側と Intel IPCマザーボード上のCOM標準10ピンコネクタと直接接続できます。 4.2:仮想のRS-232を通しUSBポートと接続する コンピューターにRS-232ポートがない場合、本機内蔵のUR1(USB-RS-232 コンバータ)4ピンポートに接続できます。その後、付属のUSB-DB9ケーブ ルを使用し、CDに付属するWindows/Linuxドライバをインストールすれば、 USBポートから提供する仮想RS-232機能(通常設定はCOM3以後)を使用で きます。 5. 適切なボルトでARAID M300 / MS300を固定した後、PCケースを元に戻します。 6. ハードディスクを上部ラックおよび下部ラックに設置し、付属のボルトで固定しま す。(注意:ハードディスクはSATA IIモードに事前に設定します) 7. 上部ラックと下部ラックを別々にRAID機内に入れる。必要な場合、付属する鍵で締 め、遺失あるいは勝手に操作されないようにします。(鍵は適切に保管してください) 以上は本機の標準のハードウェア設置手順です。 * 今からARAID M300 / MS300を1台のハードディスクとして使用できます。 すべてのFDISKあるいはFORMATの手順は本機内の2台のハードディスクに対 し同時に作用します。いくつかのオペレーティングシステムは上述の手順が不 必要なので、ハードディスクのパーテーションおよびフォーマットを自分で行 うことができ、CDを起動した後にオペレーションシステムのインストールがで きます。本機内の2台にハードディスク情報は最初から最後まで同期され、いず れのハードディスクに異常が生じるまで続きます。...
  • Page 22: ダブルハードディスク」あるいは「シングルソースディスク

    方法1: 「ダブルハードディスク」の設置方法 1. 電源を切った状況で、2台の新品のハードディスクを上部と下部ラックにそれぞれ設置しま す。 2. 2台のハードディスク規格は必ず全く同じかあるいは同ブランド、同シリーズにしなければ なりません。ハードディスクの相性問題を避けるためSATA II(3G)とSATA I(1.5G)の ハードディスクの混用を禁止します。 3. 同容量の(同じLBA数、つまり同じセクタ数のもの)ハードディスク2台の使用をお勧めし ます。 4. 2台のハードディスク容量が異なる場合、容量の少ないハードディスクを上部ラックへ、容 量の大きなハードディスクを下部ラックに設置します。 方法2: 「シングルソースディスク」の設置方法 1. 電源を切った状況で、1台のハードディスクを上部ラックに設置します。 * 手順2A: 「ダブルハードディスク」の設置を始める場合、ARAID M300 / MS300のフォ ーマットをしてください 1. 通常、この2台は新しいハードディスク、あるいは内容が同じものなので、ハードディスク のパーテーションとフォーマットを実行し、その内容を同期させます。 2. その後、この2台のハードディスク內容を同期します。本機はオペレーティングシステムを インストールでき、単純なデータディスクとして使用できます。 * 手順2B: 「シングルソースディスク」の設置を始める場合、ミラーディスクを設置してく ださい 1. コンピューターと本機を起動し動作させる際に、2台目のハードディスクを下部ラックに設 置します。1分以内にディスクリビルドが自動的に始まります。リビルドの進度はパーセン トでLCDに表示されます。 ディスクリビルドの完了後、この2台のハードディスク内容は同期されます。...
  • Page 23: Araidのファン、温度、及びRaidの管理

    ユーザーマニュアル ARAIDのファン、 温度およびRAIDの管理 * LCD表示(ファンと温度) 冷却ファンが停止または超低速回転している場合、LCDに F と表示されます。 温度がデフォルト設定(初期設定値、例えば65oCまたは149oF)を超えた場合、 LCDに T と表示されます。 * ARAID Manager によるローカルモニタリング Araid Manager for Windows は、ロー カルでARAIDをモニタリングをするソフ トウェアです。無償でARAIDに付属して います。ARAIDのリアルタイムのリビル ド上京、ドライブ、ファン、温度etcに関 する情報をRS-232接続経由で収集し、ユ ーザーに知らせます。 * ARAID SNMP Agentソフトウェアによるネットワーク管理 (Linux versionはオプション/ 別売) A c c o r d a n c e S y s t e m sは、2000,  2003 Server, XP Pro , Redhat, SUSE L in ux で動作する SNMP Anent for A R A I D を提供しています。これにより...
  • Page 24: ファミリー製品

    ファミリー製品 * オプションIDEブリッジ(別売) ARAID M300-HIDE / MS300-HIDE背面図 * ARAID M300T / MS300T (外付けモデル) (a) 前面図 (a) 背面図 1. 電源オン / オフスイッチ 2. 電源コネクターAC 110∼220V 3. RS-232コネクター(DB9) .63Wのスタンド電源 .電力消費量(HDDを除く):約5.14W~7.32W(モデルによる) .外觀サイズ:180 mm(奥行き)× 183mm(幅)× 100mm(高さ) .重さ(ハードディスクを含まない):約1.8キロ...
  • Page 25 ユーザーマニュアル ARAID M300T / MS300Tとの接続方法 For SATA / eSATA / USB 3.0 / IDE * ARAID M300T / MS300T背面図 インターフェース ケーブル 摘要 SATA インターフェース 1.SATAコネクター 付 属 の 接 続 キ ッ ト を 使 っ て、マザーボードのSATA ポートをP Cの背面スロッ トに取付ます。 USB 3.0 + e-SATA インターフェース (どちらか一方のインタ ーフェースを選択して 使用してください。併 用はできません。) 1. USB 3.0コネクター 2. e-SATA コネクター IDE インターフェース...
  • Page 26: 障害とトラブルシューティング

    障害とトラブルシューティング (RAID 1 用) 両方のドライブが正常に動作している場合、図 ①のようにLCDに表示されます。 上側のベイのドライブは正常に動作している が、下側のベイのドライブに障害が発生してい る場合、図②のようにLCDに表示されます。 ARAID M300 / MS300 で正常なドライブの読 み取り/書き込みは可能ですが、障害が発生して いる下側のトレイのドライブをできるだけ早く 交換してください。 下側のベイのドライブは正常に動作している が、上側のベイのドライブに障害が発生してい る場合、図③のようにLCDに表示されます。 ARAID M300 / MS300で正常なドライブの読 み取り/書き込みは可能ですが、障害が発生して いる上側のトレイのドライブをできるだけ早く 交換してください。 両方のドライブに障害が発生している場合、図 ④のようにLCDに表示されます。 この場合、ARAID M300 / MS300でドライブ の読み取り/書き込みをすることはできません。 両方のドライブをできるだけ早く交換してくだ さい。 上側のHDDから下側のHDDへのリビルドを行っ ている際に、ARAIDがソース元のHDDにバッド セクターを見つけた際、ARAIDの液晶は以下の ように表示します。 そ の 間 も 、 A R A I D は リ ビ ル ド を 上 か ら 下 へ 100%となるまで継続して行います。システム...
  • Page 27 ユーザーマニュアル 上側のHDDにバッドセクターを見つけた際に、 ARAID液晶は以下のように表示します。 この時、ARAIDは影響を受けることなく動作し ます。しかしながら、確実に二つのH D Dを同 期させ、データを保全するため、我々はリビル ドが終了した後、上側のバッドセクターのある HDDを交換することを推奨します。 下側のHDDから上側のHDDへのリビルドを行っ ている際に、ARAIDがソース元のHDDにバッド セクターを見つけた際に、ARAIDの液晶は以下 のように表示します。 そ の 間 も 、 A R A I D は リ ビ ル ド を 下 か ら 上 へ 100%となるまで継続して行います。システム は影響を受けることな通常通り継続して動作し ます。しかしながら、下側のHDDにはバッドセ クターがありますので、確実に2つのHDDを同 期させ、データを保全するために、我々はリビ ルドが終了した後に、下側のドライブを取り出...
  • Page 28: Q&A

    Q&A (RAID1ユーザー用) Q1: UPS(無停電装置)を設置していない状態で、万が一自動リビルド操作中に停電した場合、ど のような救済措置がありますか? A1: PCを再び起動さると、ディスクのリビルドが再開されます。 プライマリーからセカンダリー(上部トレイから下部トレイ) 、セカンダリーからプライマ リー(下部トレイから上部トレイ)へのどちらのリビルドでも、電源が復帰したなら、通常 通りコンピュータの電源を入れOSを再起動させるだけで大丈夫です。 プライマリ-またはセカンダリ-のいづれかから起動後、ユーザーの操作なしでターゲット ディスクへのディスクリビルドを自動的に再開します。 Q2: 容量が異なる2台のSATA II(3G)ハードディスクをRAID 1として使えますか? A2: 容量(そのLBA値あるいはセクタ数)が異なる2台のハードディスクで、以下の条件にか なう場合、使用を考慮することができます。  a. 2台とも破損しておらず状態が良好なもの b.同ブランド、同シリーズが望ましい  c.容量の差が少ない(例30%以下) Q3: が異なる2台のハードディスクをRAID 1の新しいハードディスクとして用いる場合、ど のように設定すれば良いですか? A3: 的に容量の少ないハードディスクを上部ラックへ、容量の多いハードディスクを下部ラク へ設置するようお勧めします。 Q4: したハードディスクを交換する場合、どんな事に注意すれば良いですか? A4: ューターを停止する必要はなく、つながったままハードディスクを交換できます。新しい ディスク容量(LBA値)は同等あるいは元のソースディスクより大きい必要があります。 それと同時にSATA I(1.5G)ハードディスクをSATA II(3G)と混用しないよう注意する 必要があります。 Q5: ARAID MS300で使用されているHDDを他のPCで使用することはできますか? セキュリティ機能が有効になっているHDDを他のPCまたはARAIDシリーズ製品 で使用したい場合、どうしたらよいですか? A5: 基本的には使用不可となります。...
  • Page 29 ユーザーマニュアル ARAIDを私の今ある環境やOSで使う場合の互換性の問題について          私が既に今あるパソコンやOSで使った場合互換性の問題が発生した場合は、何をす るべきでしょうか?                    ARAIDを既存の環境やシステムで使用した場合、何らかの互換性の問題が発生する 可能性があります。この場合はAccordanceにご連絡頂ければ、対応策をお知らせ致 します。...
  • Page 30: Accordance お客様/販売店サポートリクエストフォーム

    Accordance お客様/販売店サポートリクエストフォーム 製品質問レポート ARAIDシリーズ 番号: 日付: 年 月  日 会社名: ユーザー氏名: Accordance製品名、モデル Serial Number Firmware Revision 購入日 使用環境 PCまたはマザーボードのモデル名 BIOS  Phoenix/ Award/ AMI/ その他 マザーボードのチップセット HDD 1 メーカー名、シリーズ名、型番 HDD 2 メーカー名、シリーズ名、型番 IDE/SATA設定状態 (Windows、Linuxディストリビューター名バージョン) アプリケーョンetc.. テスト手順 & 特記事項 症 状...
  • Page 31 ユーザーマニュアル Memo...
  • Page 32 V1.1 中文使用手冊目錄 感謝購買並歡迎使用ARAID M300 / MS300 打開並檢視ARAID M300 / MS300 抽取盒 功能與特性 規格 系統需求 前視圖,前面板功能說明 後視圖,後背板與Jumper設定說明 標準安裝(硬體篇) 以安裝【雙碟】或【單顆SOURCE碟】開始 與Western Digital硬碟之相容性 風扇、溫度和設備管理 網路管理 其他機種:加IDE轉板 ARAID M300T / MS300T(外接機種)式樣 硬碟機故障或異常時之排除(適用於RAID1) 問答集 (適用於RAID 1) 附件 ARAID系列產品使用回函表 國際版權所有 請勿翻印 Accordance Systems Inc. 2013 聯剛科技股份有限公司...
  • Page 33: 感謝購買並歡迎使用Araid M300 / Ms300

    使用手冊 感謝購買並歡迎使用 ARAID M300 / MS300 重要使用須知敬請詳細閱讀 ARAID M300 / MS300乃符合工業標準硬碟陣列等級1或0(RAID Level 1, 0)之產品。 * 重要 欲置於本機內使用(無論是上槽或下槽)的硬碟請皆設定為SATA II 3G(出廠預設值)。請勿 將SATA I(1.5G)與SATA II(3G)的硬碟在本機內混用。 * 儘量使用一對完全相同硬碟: 請儘量使用兩顆以上相同款式(即同品牌、同型號、同容量、同產地、相同韌體版本) 之硬碟機來配合本產品使用,以獲得最佳效能與方便性。它們必須是全新或是狀況極 佳的硬碟。若時間許可,建議您可使用硬碟機原廠提供的軟體(例如S e a g a t e公司的 SeaTools)掃描整顆硬碟,確保其品質(無壞軌)。 * 購置備用硬碟: 市場上硬碟機汰舊換新很快,建議您應預先準備多顆全新的相同硬碟備用,俾使本陣列 可長期(3~5年或以上)發揮效益。但若無法購得相同硬碟時,亦可採用同廠牌容量較大之 硬碟接替使用。 *...
  • Page 34: 打開並檢視Araid M300 / Ms300

    打開並檢視 ARAID M300 / MS300 1. 請打開外包裝並自箱中取出ARAID M300 / MS300。 2. 檢視箱內下列物品。 如有某項物品遺失或已損壞,請立即聯絡您的經銷商。 1抽取盒一(在上方者) 5使用手冊 2抽取盒二(在下方者) 6RS232連接線材一組 3抽取盒鑰匙(四支) 7管理軟體光碟一片 4備用螺絲包 3. 管理軟體 a. 監視系統Araid Manager b. 網路管理SNMP Agent for Windows * 抽取盒 (註:硬碟為選購項目) (a) 安裝硬碟並鎖好螺絲之抽取盒前視圖 (b)安裝硬碟並鎖好螺絲之抽取盒側視圖...
  • Page 35: 功能與特性

    使用手冊 功能與特性 .ARAID M300 / MS300符合提供RAID 1或RAID 0的功能。 ※符合RAID level 1(硬碟陣列等級一),兩部硬碟隨時保持內容同步(亦可單碟作業 後再做備份)。 ※符合RAID level 0(硬碟陣列等級零) ,最快的磁碟讀寫效能導向的陣列 .無須安裝驅動程式即可支援大部份PC作業系統。 .直接與PC之SATA埠連接即可,無須插卡,為真正隨插即用設計。 .支援AHCI mode及S.M.A.R.T.功能。 .可以透過SATA埠,進行韌體升級(Firmware Upgrade)。 .可選擇大部份知名品牌硬碟機配合使用。 .支援硬碟熱抽換(Hot-Swap)及新插入(Hot-Plug in)硬碟之自動重建(Auto-Rebuilding)。 .人機介面一:以LCD液晶顯示器即時顯示硬碟狀態、風扇、溫度等資訊。 .人機介面二:以LED發光二極體指示硬碟機“讀寫”或“異常”等狀態。 .人機介面三:以內建蜂鳴器警示硬碟機故障及風扇、溫控之異常。 .監控介面四:可以COM或USB連結,提供真實或模擬之RS-232埠與專用通信協定。 .網管介面五:可提供支援標準網路管理之SNMP功能。 .配備4公分日本強力靜音長壽散熱風扇,可使用7200rpm(含以上)優質硬碟機。 .電源需求: +5V,+12V。 .硬碟機安全鎖及鑰匙。 .選用ARAID MS300,當硬碟有支援security功能時,MS300會開啟(enable)硬碟的 security機制,讓在MS300使用過的硬碟,其資料不能被PC或ARAID MS300型之外 的其他Raid System讀寫,以達到資料保密的效果。...
  • Page 36: 前視圖,前面板功能說明

    前視圖,前面板 功能說明 * 前視圖各部名稱 4 3 2 1. LCD 液晶顯示器視窗 2. Buzzer On/Off:蜂鳴器開關 3. HD1 LED Read / Write : 一號抽取盒硬碟之“讀/寫”或故障LED指示燈 4. HD2 LED Read / Write : 二號抽取盒硬碟之“讀/寫”或故障LED指示燈 * 後視圖,後背板與Jumper設定說明 1. 4公分風扇 5. Jumper設定 2. SATA II 排線接頭 模式 3.
  • Page 37: 標準安裝(硬體篇)

    使用手冊 標準安裝步驟 (硬體篇) * 欲將本機安裝至您的電腦內,請參閱本節,並依步驟安裝即可。 1. 關閉電腦之電源。 2. 打開機箱外殼。 3.將ARAID M300 / MS300裝入機箱。正確的連接電源與SATA排線。 4. 選項:透過RS-232(4.1, 選擇一)或USB(4.2, 選擇二)連結來監控ARAID M300 / MS300。 4.1:以真實RS-232埠連結 4.1A:一般電腦:將3 pin母頭的RS-232 cable連接在ARAID M300 / MS300的R1 處,並將DB9接頭固定於電腦機殼後端。 4.1B:工業電腦 IPC:如果您使用工業電腦(例如Intel、SuperMicro或Advantech IPC主機板),本公司另備工業電腦專用10 pin(2 pin x5) 的“機箱內RS-232連接頭與排線”供您選購。此特製的 3 pin(TxD,RxD, Gnd)轉10 pin排線可以直接連結ARAID M300 / MS300的R1(UART)端與Intel IPC主板上標準的10 pin COM接頭。...
  • Page 38: 以安裝【雙碟】或【單顆Source碟】開始

    步驟一:選擇以安裝【雙碟】或【單顆SOURCE碟】開始使用 方法一、以安裝【雙碟】的方式開始: 1. 在電源關閉的情況下,將兩顆全新的硬碟分別置入上槽與下槽。 2. 這兩顆硬碟的規格必須是完全相等或同品牌、同系列的。混用SATA II(3G)與 SATA I(1.5G)的硬碟是禁止的,以避免不相容的問題。 3. 建議使用兩顆容量(相同的LBA數,也就是相同的磁區Sector數)完全相等的硬 碟。 4. 當兩顆硬碟容量不同時,請您將容量小的硬碟置於上槽,容量大的置於下槽。 方法二、以安裝【單顆 SOURCE碟】的方式開始 1. 在電源關閉的情況下,將單顆硬碟置入上槽。 * 步驟2A:如果您以安裝【雙碟】的方式開始,請將ARAID M300 / MS300格式化 1. 這兩顆硬碟通常是全新硬碟,或者他們的內容也不相同。所以您需要執行硬碟分割 (Partition)與格式化(Format),來使其內容同步。 2. 此後,這兩顆硬碟內容將維持相同。本機可安裝作業系統,亦可當純資料碟使用。 * 步驟2B:如果您以安裝【單顆SOURCE碟】的方式開始,請複製一顆“鏡像”碟 1. 當電腦與本機在開機運行時,將第二顆硬碟置入下槽。硬碟重建(Disk Rebuild)動作 將於一分鐘內自動開始執行。重建進度以百分比顯示於LCD。 2. 當硬碟重建完成後,這兩顆硬碟的內容將維持相同。 * 與Western Digital硬碟之相容性 聯剛科技建議客戶使用WD企業級或其他系列(除Caviar系列- 藍標、綠標、黑標)之硬...
  • Page 39: 風扇、溫度和設備管理

    使用手冊 風扇、溫度和設備管理 * LCD訊息顯示 當風扇異常時,LCD會出現 F,如下圖: ARAID 風扇停止或轉速過慢 當溫度過高時,LCD會出現 T,如下圖: ARAID 警示溫度過高的預設值為65°C (149°F) * 本地端監控 A r a i d M a n a g e r f o r W i n d o w s為免費版本單 機 管 理 程 式 。 透 過 R S 2 3 2 介 面 , 可 讓 使 用 者 知道A R A I D即時的狀態...
  • Page 40: 其他機種:加Ide轉板

    其他機種 * 加IDE轉板:ARAID M300-HIDE / MS300-HIDE後視圖 * ARAID M300T / MS300T (外接機種)式樣 (a) 正視圖 (b) 後視圖 1. 電源開關 2. AC110~220V電源插座 3. RS232連接埠(DB-9) .電源:63W獨立式電源供應器。 .耗電量(不含硬碟):約5.14W~7.32W(依不同機種) .尺寸及重量:深180mm × 寬183mm × 高100mm .重量(不含硬碟):約1.8kg...
  • Page 41 使用手冊 ARAID M300T / MS300T for SATA / eSATA / USB 3. 0 / IDE式樣 * ARAID M300T / MS300T 運用於各種外接機種式樣 介面種類 線 材 說 明 SATA介面 1. 外接SATA排線接頭 USB 3.0 + e-SATA介面 (擇一使用) 1. USB 3.0接頭 2. e-SATA 接頭 IDE介面...
  • Page 42: 硬碟機故障或異常時之排除(適用於Raid1)

    硬碟機故障 或異常時之排除 (適用於RAID 1) * 當兩顆硬碟正常運作時,LCD 顯示如下: * 當上槽硬碟良好但下槽硬碟故障或異常時,LCD顯示如下: 此時ARAID仍繼續正常提供硬碟讀寫服務,但請儘速更換下槽硬碟,回復雙碟同步運 作。 * 當下槽硬碟良好但上槽硬碟故障或異常時,LCD顯示如下: 此時ARAID仍繼續正常提供硬碟讀寫服務,但請儘速更換上槽硬碟,回復雙碟同步運 作。 * 當上槽及下槽硬碟故障或異常時,LCD顯示如下: 此時ARAID已無法再提供正常的硬碟讀寫功能,請儘速更新兩顆硬碟。 * 當硬碟正在進行上槽對下槽的重建工作,其過程中發現來源硬碟有壞軌,ARAID LCD 顯示如下: 此時ARAID仍會繼續進行上槽對下槽硬碟的重建工作,直到100%完成,系統持續正常工 作,不受影響。 重建完成後,因上槽硬碟有發現壞軌,建議更換,確保二顆硬碟的資料能同步保存...
  • Page 43 使用手冊 * 當發現上槽硬碟有壞軌時,ARAID LCD顯示如下: 此時ARAID仍可繼續工作,不受影響,但為了確保二顆硬碟資料的完整同步,建議更換 有壞軌的上槽硬碟。 * 當硬碟正在進行下槽對上槽的重建工作,其過程中發現來源硬碟有壞軌,ARAID LCD 顯示如下: 此時ARAID仍會繼續進行下槽對上槽硬碟的重建工作,直到100%完成,系統持續正常工 作,不受影響。重建完成後,因下槽硬碟有發現壞軌,建議更換,確保二顆硬碟的資料能 同步保存 * 當發現下槽硬碟有壞軌時,ARAID LCD顯示如下: 此時ARAID仍可繼續工作,不受影響,但為了確保二顆硬碟資料的完整同步,建議更換 有壞軌的下槽硬碟。 注意:更換新硬碟時,請盡可能使用與原來硬碟相同款式及容量之硬碟。 (或是同品牌但容量稍大之硬碟)
  • Page 44: 問答集 (適用於Raid 1)

    問答集 (適用於RAID 1) Q1:如果我沒有UPS (不斷電設備),萬一在執行自動硬碟重建時停電了,請問該採取何 種因應措施? A1: 如果不幸在執行自動硬碟重建時停電了,您可採行下列方法: 將電腦重新開機即可,自動硬碟重建功能(ARF)會自動從中斷點繼續重建工作。 不管是自Pri.(上槽)複製到Sec.(下槽),還是自Sec. (下槽)複製到Pri. (上槽)的重建 動作,當電源恢復電腦重新開機時,電腦會自動由原資料(Source)碟開機 (不管是在 Pri.或Sec.),並自動繼續重建工作。 Q2:兩顆容量不同之SATA II(3G)硬碟可以當RAID 1用嗎? A2: 兩顆容量(其LBA值或Sector的數量)不同的硬碟,如符合: a.兩顆皆無壞軌且狀況良好 b.最好是相同品牌、系列 c.容量差異不大(例如<30%) 以上條件時,可以考慮使用。 Q3:兩顆容量大小不同的硬碟當RAID 1的新硬碟用時,應如何處置? A3: 原則上建議小硬碟置於上槽開機後,再將大硬碟置於下槽作備份。 Q4:更換故障硬碟時,有何注意事項? A4: 電腦無須停機,可線上更換硬碟。新硬碟容量(LBA值)須等於或大於原Source碟。同 時應注意SATA I (1.5G) 硬碟不可與SATA II (3G) 混用。 Q5:請問被ARAID MS300開啟過其安全機制的硬碟,是否可以用在其他台的電腦或 ARAID系列產品上?...
  • Page 45: 附件 Araid系列產品使用回函表

    使用手冊 附件 系列產品使用回函表 Product Question Report產品問題回報單 編號: 日期:20 公司或使用單位名稱: 姓名: Product Name / Model 產品名稱及機型 Serial Number 序號 ARAID Firmware Revision 韌體版本 Manufactured/Purchase Date 購買日期 Equipment & Environment 配備及環境 PC or Motherboard Brand & Model (**) BIOS (**) Phoenix or Award or AMI Chipset (**) HDD 1(**) Brand/Model/Series number HDD 2(**) Brand/Model/Series number...
  • Page 46 Memo...
