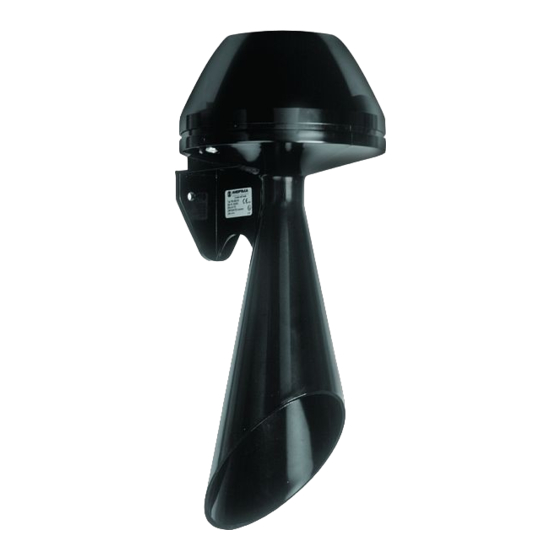

- Page 1 310.750.003 931075000301_AD Ex-Signalhupe 750 Ex-Signal horn 750 Ex-Trompe Sonore 750 +50°C max. IP 55 105 dB 1300 g -40°C II 2G ATEX silikonfrei, silicone free, sans silicone Betriebsanleitung Instructions for use Mode d’emploi...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Grundlegende Hinweise ............3 Funktion ..................3 Konformität ................3 Sicherheitshinweise ..............3 Technische Daten ..............4 Anschluss und Montage ............4 Inbetriebnahme ................ 4 Wartung ..................5 Reinigung ................... 5 10 Entsorgung ................. 5 Contents Basic Remarks ................5 Function .................. -
Page 3: Grundlegende Hinweise
Grundlegende Hinweise Zweck dieses Dokuments Diese Betriebsanleitung ist Voraussetzung zum sicheren und nutzungsgerech- ten Gebrauch des Geräts. Sie muss deshalb vor Inbetriebnahme, vom Mon- tage- und Wartungspersonal sorgfältig durchgelesen und beachtet werden. Diese Anleitung leicht zugänglich und griffbereit aufbewahren. Sicherheitssymbole Dieses Symbol bedeutet eine möglicherweise gefährliche Situation. -
Page 4: Technische Daten
• Gerät immer mit Schallaustritt nach unten montieren. • Gerät nur in komplett montiertem, unbeschädigten Zustand betreiben. • Nennspannung beachten. NENNSPANNUNG NOMINAL VOLTAGE TENSION NOMINALE • Der Schalldruck kann bei geringem Abstand das Gehör schädigen. max. 105 dB Technische Daten Allgemeine Daten Material PC/ABS, schwarz... -
Page 5: Wartung
Wartung Das Gerät ist wartungsfrei. Reinigung • Reinigung nur mit einem feuchten Tuch, dazu Wasser oder milde, nicht scheuernde, nicht kratzende Reinigungsmittel verwenden. Niemals aggres- sive Reinigungsmittel oder Lösungsmittel verwenden. Entsorgung Bei der Entsorgung sind die nationalen Abfallbeseitigungsvorschriften zu beachten! Basic Remarks Purpose of the document This operating manual is necessary for the safe and appropriate use of the... -
Page 6: Technical Specifications
• Wiring must be carried out by a qualified electrician. Adhere to relevant regulations! • Cable to be firmly fixed in place. End of cable to be connected either out- side Ex zone or in a terminal box Ex “eb“ (ref. Drawings 2a/2b). Each horn only to be operated with short circuit protection connected in series, i.e. -
Page 7: Connection And Mounting
Connection and mounting Connection: cable 3m, 2 x 0,75 mm² For dimensions and mounting see “Zeichnungen / Drawings / Dessins” page 10. Commissioning Before commissioning make sure that: • the appliance has been mounted according to instructions, • the electrical connections have been carried out correctly, •... -
Page 8: Conformité
Conformité L’appareil répond aux normes et directives suivantes: • Directives 2014/34/UE (ATEX), 2014/30/UE (EMC), 2011/65/UE (RoHS) • EN IEC 60079-0, EN 60079-18, EN 60947-5-1, EN IEC 63000 (Date standard conformément à la déclaration conformité de l‘UE) Consignes de sécurité • L’appareil est uniquement destiné à l’utilisation décrite au point «... -
Page 9: Données Techniques
Données techniques Caractéristiques générales Matériaux PC/ABS-Blend, noir Dimension 148 mm x 142 mm x 356 mm Poids 1300 g Puissance sonore max. 105 dB Plage thermique d’utilisation -40 °C ... +50 °C Facteur de marche Fusible selon IEC 60529 IP 55 Classe d’appareil pour fonctionnement en zone explosible II 2G Ex mb IIC T5 Gb Certificat... -
Page 10: Zeichnungen / Drawings / Dessins
Zeichnungen / Drawings / Dessins oben 148 mm 152 mm 5.83” 5.98” en haut Ø6,5 mm 0.26” 72 mm 2.83” 50 mm 1.97” 356 mm 14.02” 244 mm 9.61” unten bottom en bas 2a, b) Ex-Bereich hazardous zone zone explosifs L (+) N (-) -
Page 11: Anhang / Appendix / Annexes
Anhang / Appendix / Annexes EU-Konformitätserklärung 311.750.001 EU Declaration of Conformity WERMA Signaltechnik GmbH + Co. KG Dürbheimer Straße 15 78604 Rietheim-Weilheim / Germany Ex-Signalhupe WM Dauerton 24VDC / 750 000 55 Ex Signal horn WM Contin. tone 24VDC Ex-Signalhupe WM Dauerton 24VAC / 750 000 65 Ex Signal horn WM Contin. - Page 12 Technische Änderungen vorbehalten Subject to technical modifications Sous réserve de modifications techniques 310.750.003 © 931075000301_AD...
