Toshiba RKP007Z User Manual

延長パネル オプション
RKP007Z 取扱説明書
1. この取扱説明書は、実際に延長パネルをご使用になる方のお手元に必ず届くよ
うお取り計らいください。
2. 延長パネルをご使用になる前に本書を必ずよくお読みください。お読みになっ
たあとは、お使いになるお客様のお手元に保管していただき、今後の保守・点
検にお役立てください。
3. 本書はお断りなしに記載内容を変更することがあります。ご了承ください。
最新の情報は弊社 Web サイト（www.inverter.co.jp）にて閲覧可能です。
安全上のご注意
インバータ本体および取扱説明書には、お使いになるかたや他の人への危害と財産の損害を未
然に防ぎ、安全に正しく使用していただくために、重要な内容を記載しています。
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．
インバータ本体付属取扱説明書に記載の安全上の注意、表示、および図記号などを良く理解し
．．．
てから 本文をお読みになり、記載事項をお守りください。
操作、設定については接続するインバータ本体の取扱説明書を参照ください。
■用途限定について
▼ 本製品を弊社産業用インバータ以外に使用しないでください。
それ以外に使用すると事故の原因となります。
禁止
■取扱全般について
▼ 分解・改造・修理しないこと。
感電・火災・けがの原因となります。修理は販売店にご依頼ください。
分解禁止
▼ 内部に物（電線くず、棒、針金など）を入れたり、差し込まないこと。
感電・火災の原因となります。
▼ 水などの液体をかけたり、濡れた手で触れたりしないこと。
禁止
感電・火災の原因となります。
▼ 衝撃（落下など）を加えないこと。破損、誤動作の原因となります。
▼ もし、煙が出ている、変なにおいがする、表示しない、異常音がするなどの異常が
発生した場合は、すぐに入力電源を遮断（ＯＦＦ，切）すること。
そのまま使用すると、火災の原因となります。販売店に修理をご依頼ください。
指示
▼ 取扱説明書に定められた環境条件で使用すること。
それ以外の条件で使用すると故障の原因となります。
■廃棄について
▼ 本製品を破棄する場合は、専門の廃棄物処理業者(*)に依頼すること。
依頼せずに処理すると、有毒ガスの発生により事故の原因となります。
(*) 専門の廃棄物処理業者とは、 「産業廃棄物収集運搬業者」 、 「産業廃棄物処分業者」
禁止
をいいます。産業廃棄物の収集・運搬及び処分は認可を受けていない者が行うと、
法律により罰せられます。（「廃棄物の処理ならびに清掃に関する法律」）
■配線・据付について
▼ 損傷したり、部品が欠けている場合は、据え付け運転しないこと。
感電・火災の原因となります。販売店に修理をご依頼ください。
▼ ＬＡＮや電話用モジュラーなどと接続しないこと。故障・事故の原因となります。
禁止
▼ 伝送ケーブルまたは、接続コネクタを引っ張らないこと。破損、誤動作の原因と
なります。
▼ システム仕様に合わせた緊急停止装置およびインターロックを設けること。
緊急停止装置およびインターロックを設けないと、 延長パネルだけでは緊急停止でき
ずに、けが・事故の原因となります。
指示
▼ オプション接続用ケーブルは弊社指定品を使用すること。
それ以外を使用すると、故障、誤動作の原因となります。
▼ 振動の大きいところに取り付けないこと。
本体が落下し、けがの原因となります。
禁止
付属品の確認
本延長パネルは、ユニットの他に次の付属品で構成されています。
ご確認ください。
（１）延長パネル 取扱説明書 ........................................... 本ドキュメント
（E6581592）
（２）キー誤操作防止カバー ......................................................................... １個
（３）ユニット取り付け用ネジ（Ｍ3×10ｍｍ） ........................... ４本
（締め付けトルク: ０.６Ｎｍ）
■別売り品
以下は本ユニットに同梱されていません。別途お買い求めください。
製品名
インバータ・ユニット間ケーブル（１ｍ）
インバータ・ユニット間ケーブル（３ｍ）
インバータ・ユニット間ケーブル（５ｍ）
※本ケーブルで、延長パネル裏面のコネクタと、インバータ本体の通信コネ
クタを接続してください。
お願い
警告
警告
注意
警告
注意
取扱説明書
型式
ＣＡＢ００７１
ＣＡＢ００７３
ＣＡＢ００７５

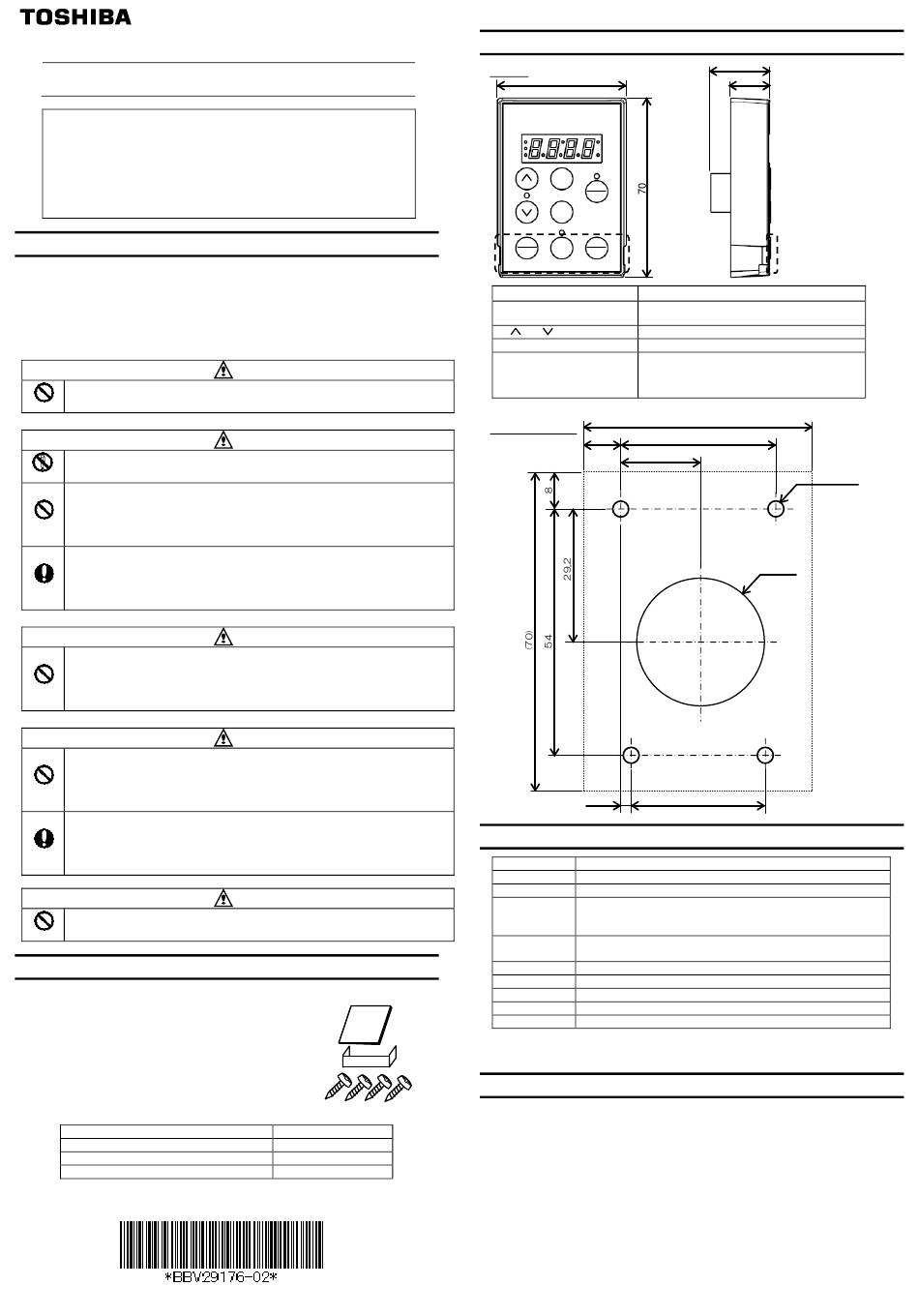

外形図
■外形図
50
RUN
%
PRG
Hz
MON
MODE
LOC
REM
ENT
STOP
FWD
RUN
REV RESET

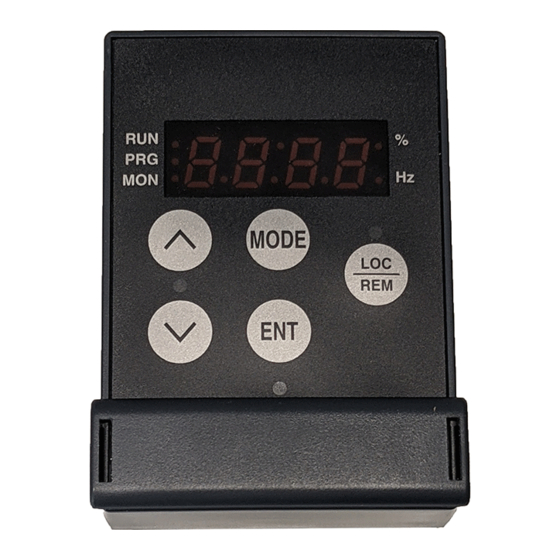

操作キー
RUN：運転
[RUN], [STOP / RESET]
トリップ時に STOP/RESET キー2 回でリセット
[ ], [ ] 設定変更のアップ、ダウンなど
[MODE], [ENT] インバータ本体の、MODE キー、ENT キーと同様
機能は、インバータシリーズによります。内容や設定は、
[FWD / REV],
本体の取扱説明書を参照ください。
[LOC / REM]
FWD/REV はパネル運転の正逆転切換えなど、 LOC/REM
はローカル/リモート切換えなどに使用
注）パラメータ設定が必要です。パネル（延長パネル）を選択した場合に有効です。
■パネルカット寸法
8
17.5
2.3
機器の仕様
項 目
形 式 RKP007Z
適 用 機 種 VF-FS1、VF-nC3、VF-S15
プロトコル：Modbus-RTU
通 信 設 定 通信速度：9600、19200、38400bps（自動検出）
パリティ：偶数、奇数、無し（自動検出）
屋内、標高 3000m 以下。直射日光や腐食性および爆発性ガス、
仕 様 環 境
蒸気、粉塵、塵埃、研削液、研削油のないこと
使 用 温 度 -10～ 60℃
＋
保 存 温 度 -25～ 70℃
＋
相 対 湿 度 20～93%（結露および蒸気のないこと）
2
振 動 5.9m/s （0.6G）以下（10～55Hz）（JIS C 60068-2-6 準拠）
保 護 等 級 IP54（平坦な盤面取り付け時）
※1：最新の適用機種は、各インバータ本体の取扱説明書で確認してください。
※2：VF-FS1 に適用する場合は、f829=1（Modbus RTU）を設定してください。
※3：取り付け面の状態に依存しますので、お客様の最終製品にて適合性を確認してください。
保証
下記の内容により、無償で修理を行います。
１．正常な据え付けおよび取り扱いのもとで納入後１年以内に故障が発生し、その原因が明
らかに弊社の設計、製作上の責任に帰するときは、無償で修理いたします。
２．保証の範囲は納品本体のみといたします。
３．保証期間内についても次のような場合は有償となります。
１）ご使用の誤り、および、不当な修理や改造による故障および損傷。
２）お買い上げ後の落下、および、運送上の故障および損傷。
３）火災、塩害、ガス害、地震、風水害、落雷、電圧異常およびその他の天災地変を原
因とする故障および損傷
４）延長パネルとしての機能（用途）以外に使用された場合の損傷。
４．別に定める保証条件がある場合、そちらが優先します。
E6581592②
22.8
15.1
※破線はキー 誤操
作防止カバー の取
り付け位置を 示し
ています。
機能
注） 、 STOP/RESET：停止 注）
(50)
34
4-Φ4.0
Φ28
（ユニット前面図）
29.4
適合板厚：３ｍｍ以下
仕 様
※1, ※2
※3
