Konig & Meyer 19760 Manual

19760 iPad mini-Tischstativ
- Elegante Präsentation! Ihr iPad wird wunderbar in Szene gesetzt.
- Schreiben, lesen, surfen, Bilder oder Videos betrachten - leicht gemacht
- Die Halterung garantiert eine effektive und sichere Montage:
- iPad mini ganz einfach in die speziell angepasste Aufnahmeplatte einclipsen
- Der Neigungswinkel kann zwischen 0 - 90° stufenlos eingestellt
- werden.
- Mit einem Handgriff kann das iPad mini quer oder hochkant
- präsentiert werden.
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wich tigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- nur auf geeigneten Untergründen verwenden:
- eben, tragfähig und standfest
- das iPad mini sorgfältig in die Halteplatte einclipsen
- und auf sicheren Sitz prüfen
- vier glasklare Gummifüße verhindern das Verrutschen
- des Stativs und schützen vor Kratzern am Tisch
- Halterung umsichtig handhaben; insbesondere bei
- Änderungen der Neigung und des Formats.
- speziell angepasst an iPad mini

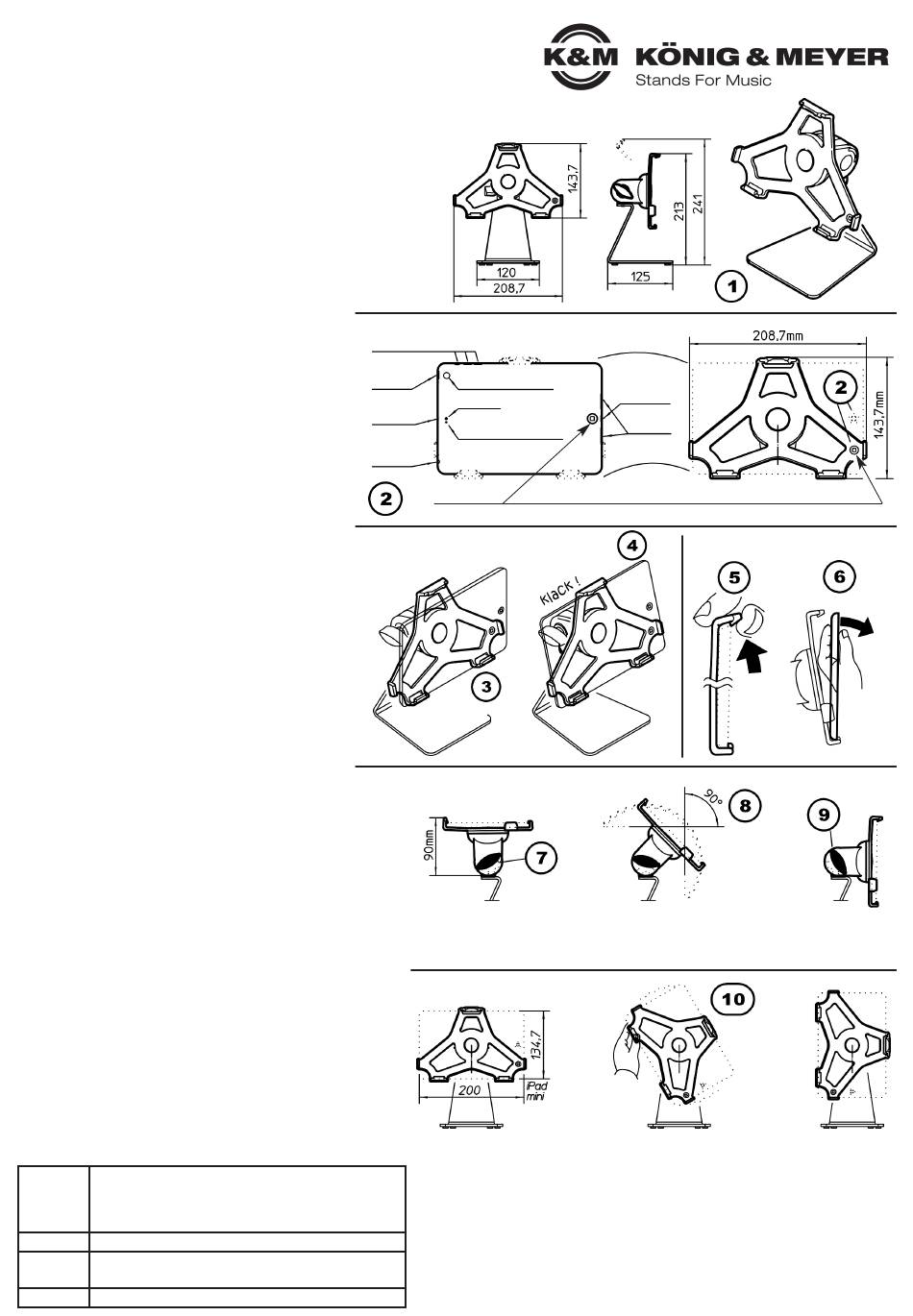

AUFSTELLANLEITUNG
1 Das Tischstativ ist bereits komplett montiert und kann
1 sofort ohne weitere Maßnahmen aufgestellt werden.
BENUTZERHINWEISE
AUSRICHTEN des iPad mini
2 iPad mini nach dem HOME-Button-Symbol AUSRICHTEN
2 (siehe Prägung auf der Halteplatte).
EINLEGEN des IPAD MINI
3 iPad mini erst unten EINLEGEN...
4 ...danach oben EINCLIPSEN
ENTNEHMEN des IPAD MINI
5 iPad mini festhalten und oberen Haken ANHEBEN
6 iPad mini herausklappen und ENTNEHMEN
Das iPad mini kann verstellt werden in Neigung & Format.
Zu diesem Zweck muss das iPad mini nicht aus der
Halteplatte entnommen werden.
NEIGUNG
Das iPad mini kann zwischen senk- und waagerechter
Endstellung in jeder Position fixiert werden.
7 iPad mini halten und Flügelmutter etwas lösen
8 iPad mini neigen wie gewünscht und...
9 ...Flügelmutter wieder festziehen.
Format
Die Halterung verfügt über eine 90°-Verdrehfunktion.
Dadurch kann das iPad mini hochkant oder quer
präsentiert werden.
10 Aufnahmeplatte nehmen und ins Quer- bzw.
10 Hochformat drehen - oder in die Schräge!
10 - Unsichtbare Anschläge in der Halterung
10 - begrenzen die Verdrehung.
10 - Zudem rasten die Aufnahmeplatte in den beiden
10 - Endstellungen ein.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubung prüfen, ggf. nachziehen
F: iPad mini sitzt nicht richtig
F: B: iPad korrekt einlegen und hörbar einrasten lassen
TECHNISCHE DATEN / SPEZIFIKATION
Schwenkgelenk: Polyamid PA-6
Halteplatte: PP
Material
Tischfuß: Stahl, gepulvert schwarz
Schrauben, Muttern, Scheiben, Federn: Stahl, verz.
Traglast iPad mini
208,7 x 125 x 213 mm
Maße
Karton: 210 x 130 x 220 mm
Gewicht netto 1,0 kg, brutto 1,3 kg
AUSRICHTEN des iPad mini
Lautstärkeregler
Ein-Aus-
Schalter Kamera (Rückseite)
Mikrofon
Mikrofon
Kamera (Vorderseite)
3,5 mm
Buchse
Home-Button
(eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad mini vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
EINLEGEN des iPad mini
unten
EINLEGEN
NEIGUNG
Endstellung:
- waagerecht
- am Anschlag
FORMAT
Endstellung:
- quer (landscape)
- eingerastet
Lightning
Connector
Laut-
sprecher
ENTNEHMEN des iPad mini
oben
EINCLIPSEN
Zwischenposition:
- schräg (0-90°)
- frei wählbar (Pos. sichern durch
- festes Anziehen der Flügelmutter)
Zwischenposition:
- schräg
- nicht eingerastet,behält jedoch die
- gewählte Einstellung
