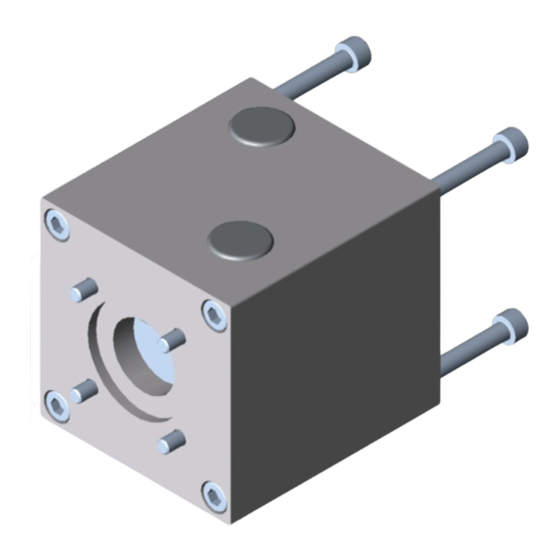

Summary of Contents for ITEM KRF 8 ZR AP/WP 60

  • Page 1 Lineareinheit KRF 8 80x40 ZR Anwendungs- und Montagehinweise...
  • Page 2: Table Of Contents

    Symbole, Sicherheit Allgemeiner Gefahrenhinweis Bestimmungsgemäße Verwendung Nicht bestimmungsgemäße Verwendung Betriebsparameter Montage Zubehör Montage des Antriebssatzes KRF 8 ZR AP/WP 60 - 0.0.673.31 Montage des Antriebssatzes KRF 8 ZR AP/WP 80 - 0.0.673.32 Wartung Symbole, Sicherheit Bedeutung: Wartung Achtung, Sicherheitshinweis, Empfehlung...
  • Page 3: Bestimmungsgemäße Verwendung

    Die hier dokumentierte Lineareinheit KRF 8 80x40 ZR entspricht dem Stand 4. Während des Betriebs der Technik und berücksichtigt die allgemeinen Grundsätze der Sicherheit zum Erlauben Sie den Zutritt zum unmittelbaren Betriebsbereich der Anlage nur Per- Zeitpunkt der Drucklegung dieser Montageanleitung. Trotzdem besteht die sonen, die vom Betreiber autorisiert sind.
  • Page 4: Betriebsparameter

    Betriebsparameter Acht Laufrollen, in Kreuzanordnung spielfrei eingestellt, garantieren höchste Belastbarkeit bei kompakter Baugröße. Übertragbares Antriebsmoment: = 23 Nm Amax Betriebslast:​   ​ = 1000 N max. Geschwindigkeit: = 10 m/s max. Beschleunigung: = 10 m/s² systembedingtes Reibmoment: = 2 Nm Reib Wirkradius der Riemenscheibe: = 23,1 mm...
  • Page 5: Montage

    ▪Massiver, gefräster, steifer Führungsschlitten mit vielfältigen Anbaumöglich- keiten und integrierter Zahnriemen-Klemmung. ▪Komplett nutzbare Profilnuten 8 an drei Seiten des Führungsprofils KRF für flexible Freiheit der Anbaugeometrie ▪item Antriebstechnik in individueller Länge, bis max. 6000 mm Führungs- länge, empfohlen ▪Adaption beliebiger Motoren durch universelle Kupplungselemente des Antriebssatzes ▪Sinnvolle Zubehörelemente ergänzen die Lineareinheit KRF und ermögli-...
  • Page 6 1. Vorbereitung, Profil 8 80x40 KRF und Stahlband: ▪Die Stahlbänder werden mit Hilfe eines Einwalz-Montagewerkzeuges eingewalzt. ▪Vier Gewinde M8x20 in die Kernlochbohrungen an beiden Enden des Profils 8 80x40 KRF schneiden. ▪Stahlband, gehärtet auf 50m Rolle: L - 5mm Stahlband Profil ▪Anschließend wird das Stahlband in die vorgesehenen Einfassungen eingeschoben.
  • Page 7 3. Die Umlenkungen: ▪Umlenkungsgehäuse sind aus einer hochfesten Aluminium-Legierung. ▪Die Umlenkungen werden als Bausatz fertig montiert geliefert. ▪Um die Umlenkungen in den Gewinden der Kernbohrungen des Profils zu befestigen, müssen zunächst die Deckel der Umlenkungen entfernt werden. ▪Anschließend kann durch die Achsen der Umlenkungen und einem wei- teren dafür vorgesehenem Montagedurchgang, die Umlenkungen an das Profil geschraubt werden ohne die Umlenkungen weiter zu demontieren.
  • Page 8 5. Zahnriemen spannen: ▪Ein möglicher Verstellweg der Spannachse von 18 mm entspricht einer Längung des Zahnriemens von 36 mm. (1 mm Spannweg bedeutet 2 mm ▪Besonders “steifer” Zahnriemen bedeutet geringe Längendehnung im Zahnriemenlängung) Betrieb – dadurch hohe Positioniergenauigkeit für Zahnriemen getriebene Lineareinheiten.
  • Page 9: Zubehör

    Zubehör Angularabweichung: ​ 1,4° Antriebssatz Klemmschrauben: ​ DIN​912​-​M6 Antriebssatz KRF 8 ZR, Art.-Nr. 0.0.627.46 Anziehdrehmoment: ​ 14,5​Nm Einsatz hochfester Aluminiumlegierung Kupplungsgehäuse mit vorbereiteter Bis zu einer 50%-igen Abweichung ist das volle Nennmoment übertragbar. Zentrierung an der Antriebsumlenkung Bei 100%-iger Abweichung sind 50% des Nennmoments übertragbar. Kupplungsgehäuse mit viel Fläche motorseitig, zur eigenen Bearbeitung.
  • Page 10: Montage Des Antriebssatzes Krf 8 Zr Ap/Wp 60 - 0.0.673.31

    Dann wird das Getriebe mit der Anschlussplatte an dem Kupplungsgehäuse befestigt. Die Zylinderkopfschrauben [d], liegen dem vorkonfektionierten Antriebs- sätzen bei, werden verwendet um den item Motor und das item Getriebe zu schrauben. Durch das Kupplungsgehäuse wird die Klemmnabenschraube, M = 15,5 Nm,...
  • Page 11: Wartung

    Antriebssatzes KRF 8 ZR AP/WP 80 – 0.0.673.32 Antriebssatzes KRF 8 ZR AP/WP 60 – 0.0.673.31 Zylinderkopfschraube M6x50, M =13 Nm Zylinderkopfschraube M6x50, M =13 Nm Zylinderkopfschraube M6x12, M =13 Nm Zylinderkopfschraube M5x12, M =10 Nm Zylinderkopfschraube M6x16, M =13 Nm...
  • Page 12 Industrietechnik GmbH Friedenstraße 107-109 42699 Solingen Deutschland Den Anwendungs- und Montagehinweis Telefon +49 212 6580 0 finden Sie im Internet im Downloadbereich Telefax +49 212 6580 310 des Produktes. info@item24.com item24.com...
  • Page 13 Linear Unit KRF 8 80x40 ZR Notes on Use and Installation...
  • Page 14 General safety information Correct use Improper use Operating parameters Installation Accessories Installing Drive Set KRF 8 ZR AP/WP 60 – 0.0.673.31 Installing Drive Set KRF 8 ZR AP/WP 80 – 0.0.673.32 Maintenance Symbols, safety Meaning: Maintenance Important, safety information, recommendation...
  • Page 15: Correct Use

    1. During transportation 5. During cleaning Observe the handling instructions on the packaging. Until it is installed, the Close all openings with suitable protective equipment to ensure that cleaning product must be stored in its original packaging, protected from moisture and agents cannot penetrate the system.
  • Page 16: Operating Parameters

    Operating parameters Eight rollers, arranged play-free in a criss-cross pattern, ensure maximum load-carrying capacity with compact size. Transmissible drive torque: = 23 Nm Dmax Operating load: = 1000 N Max. speed: = 10 m/s Max. acceleration: = 10 m/s² System-related frictional torque: T = 2 Nm Effective radius of pulley: = 23.1 mm...
  • Page 17: Installation

    ▪Fully usable Profile 8 grooves on three sides of the KRF guide profile ensure flexibility for attachment geometries ▪item drive technology sized to requirements, guide length up to max. 6000 mm recommended ▪Motors can be adapted using the universal coupling elements in the Drive Set ▪Linear Unit KRF is augmented by a range of useful accessories that make it...
  • Page 18 1. Preparation – Profile 8 80x40 KRF and steel strip: ▪The steel strips should be approximately 5 mm shorter than the support profile. ▪Cut four M8x20 threads into the core bores at both ends of the Profile 8 80x40 KRF. ▪A roller assembly tool is used to secure the steel strips in place.
  • Page 19 3. The Reverse Units: ▪The Reverse Unit housings are made from a high-strength aluminium alloy. ▪The Reverse Units are supplied as preassembled construction kits. ▪Before you can fasten the Reverse Units to the threads that you cut into the core bores of the profile, you will need to remove the covers from the Reverse Units.
  • Page 20 5. Tightening the Timing Belt: ▪An adjustment range of 18 mm in the tensioning axle corresponds to an elongation of 36 mm in the Timing Belt (1 mm tensioning adjustment ▪A particularly “stiff” Timing Belt will result in low elongation in operation – equals 2 mm elongation in the Timing Belt).
  • Page 21: Accessories

    Accessories Drive Set Angular​deviation: ​ 1.4° Clamping​screws: ​ DIN​912​-​M6 Drive Set KRF 8 ZR, 0.0.627.46 Tightening​torque: ​ 14.5​Nm Use of high-strength aluminium alloy Coupling Housing with prepared centring Up to 50% deviation, full nominal torque can be transmitted. piece on the drive Reverse Unit At 100% deviation, 50% of the nominal torque can be transmitted.
  • Page 22: Installing Drive Set Krf 8 Zr Ap/Wp 60 - 0.0.673.31

    Reverse Unit through the Coupling Housing. Next, use the Hexagon Socket Head Cap Screws [b] to screw the item Gearbox to the Adapter Plate – all connection holes and centring elements are prepared.
  • Page 23: Maintenance

    Drive Set KRF 8 ZR AP/WP 80 – 0.0.673.32 Drive Set KRF 8 ZR AP/WP 60 – 0.0.673.31 a: Hexagon Socket Head Cap Screw M6x50, T = 13 Nm a: Hexagon Socket Head Cap Screw M6x50, T = 13 Nm...
  • Page 24 Industrietechnik GmbH Friedenstrasse 107-109 42699 Solingen Germany You can find the Notes on Use and Instal- Phone +49 212 6580 0 lation online, in the download section for Fax +49 212 6580 310 this product. info@item24.com item24.com...
