Dietz FDR Series Operating Instructions Manual

Dietz-motoren GmbH & Co. KG
Eisenbahnstrasse 67 73265 Dettingen/Teck
Tel.: +49 7021 57 02-0
Fax: +49 7021 57 02-14
www.dietz-motoren.de
Betriebsanleitung
Dietz-motoren
Drehstrommotoren
(F)DR; (F)DP; F(DW); PE; DE
mit • Oberflächenkühlung
• Flüssigkeitskühlung
• Käfigläufer
• PE- Rotor
• Wälzlagern
für • Starkstromanlagen
• Niederspannung
Vor Inbetriebnahme sind die Betriebsanleitung und
die Sicherheitshinweise zu lesen und zu beachten
Ausgabedatum: 12/2018
Ersetzt BA vom: 03/2016
1. Anwendung
Diese Betriebsanleitung enthält grundlegende und spezielle Hinweise
für den Einsatz, auch in explosionsgefährdeten Bereichen, die bei der
Aufstellung, Betrieb, Überwachung und Wartung zu beachten sind.
Lesen Sie diese Sicherheits- und Warnhinweise sorgfältig durch, bevor
Sie mit der Installation bzw. der Inbetriebnahme der Dietz-motoren
Drehstrommotoren beginnen. Diese Anleitung ist greifbar aufzubewahren.
Es muss gewährleistet sein, dass alle Personen, die Tätigkeiten an den
Motoren auszuführen haben, diese Anleitung jederzeit einsehen können.
Ergänzend zu dieser Anleitung sind auch Betriebsanweisungen im Sinne
des Arbeitsschutzgesetzes und der Arbeitsmittel-Benutzungsverordnung
bereitzustellen.
Der Drehstrommotor, die Betriebsanleitung selbst und die Typenschild-
Angaben beziehen sich auf den durch unsere Auftragsbestätigung
festgelegten Dietz-motoren Lieferumfang.
In den nachfolgenden Texten werden unter anderem die folgenden
Sicherheitssymbole verwendet:
1.1. Verwendete Symbole
Allgemeine Warnung
Dieses Symbol weist darauf hin, dass vor allem Gefahren für Leben und
Gesundheit von Personen bestehen. Darüber hinaus sind auch Gefahren
für Maschine, Sachen oder Umwelt möglich.
Seite 1 von 12
Dokument - Artikel- Nr. 261163
Bitte für künftige Verwendung aufbewahren
Änderungen vorbehalten
vertrieb@dietz-motoren.de
Operating Instructions
Dietz-motoren

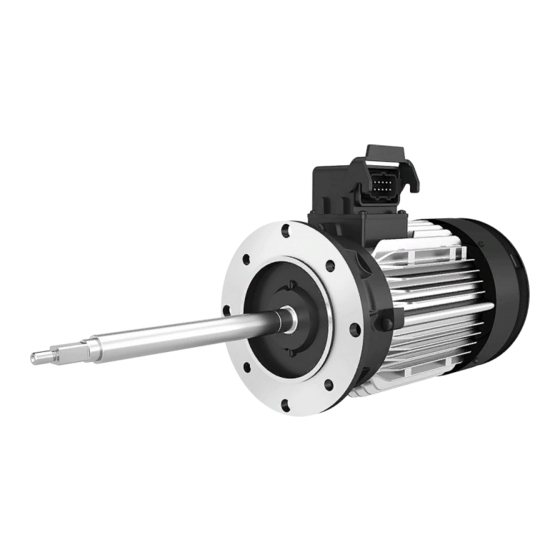

Three-phase motors
(F)DR; (F)DP; F(DW); PE; DE
with • surface cooling
• liquid cooling
• cage rotor
• PM rotor
• ball bearings
for • high-voltage systems
• low voltage
Before commissioning, read the Operating Instructions
and the Safety Instructions, and comply with their
contents
Issue date: 12/2018
Replaces Operating Instructions issued: 03/2016
1. Use
These Operating Instructions contain basic and special usage
information, which also cover use in areas at risk of explosion. Their
contents must be complied with during installation, operation, monitoring
and maintenance. Read these safety and warning notices carefully
before you start installing or commissioning the Dietz-motoren three-
phase motors. These instructions must be kept handy for use. Everyone
working on the motors must be able to read these instructions at any
time. In addition to these Operating Instructions, an instruction manual
must be provided in compliance with health and safety legislation and the
locally applicable ordinance on the use of working equipment.
The three-phase motor, the Operating Instructions themselves and the
details on the type plate refer to Dietz-motoren's scope of supply, as
specified in our order confirmation.
The safety symbols used in the texts below include the following:
1.1. Symbols used
General warning
This symbol indicates the presence of hazards to life and limb. Damage to
the machine or the environment, or physical damage, are also possible.
Document - Article - No. 261163
Please save for future use
Subject to change
Page 1 of 12
