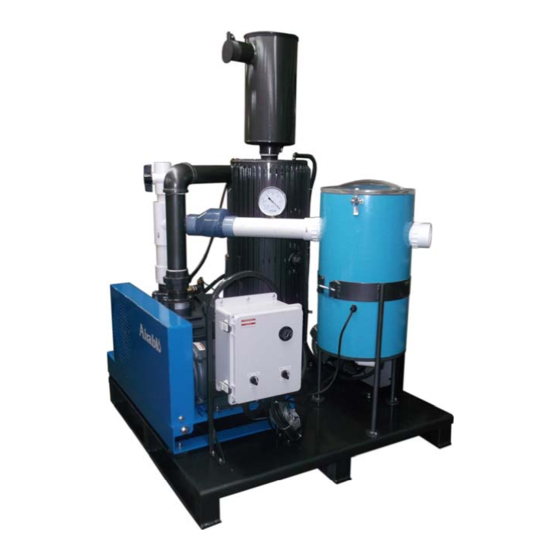

Vacuum pump
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax:
819-752-2602

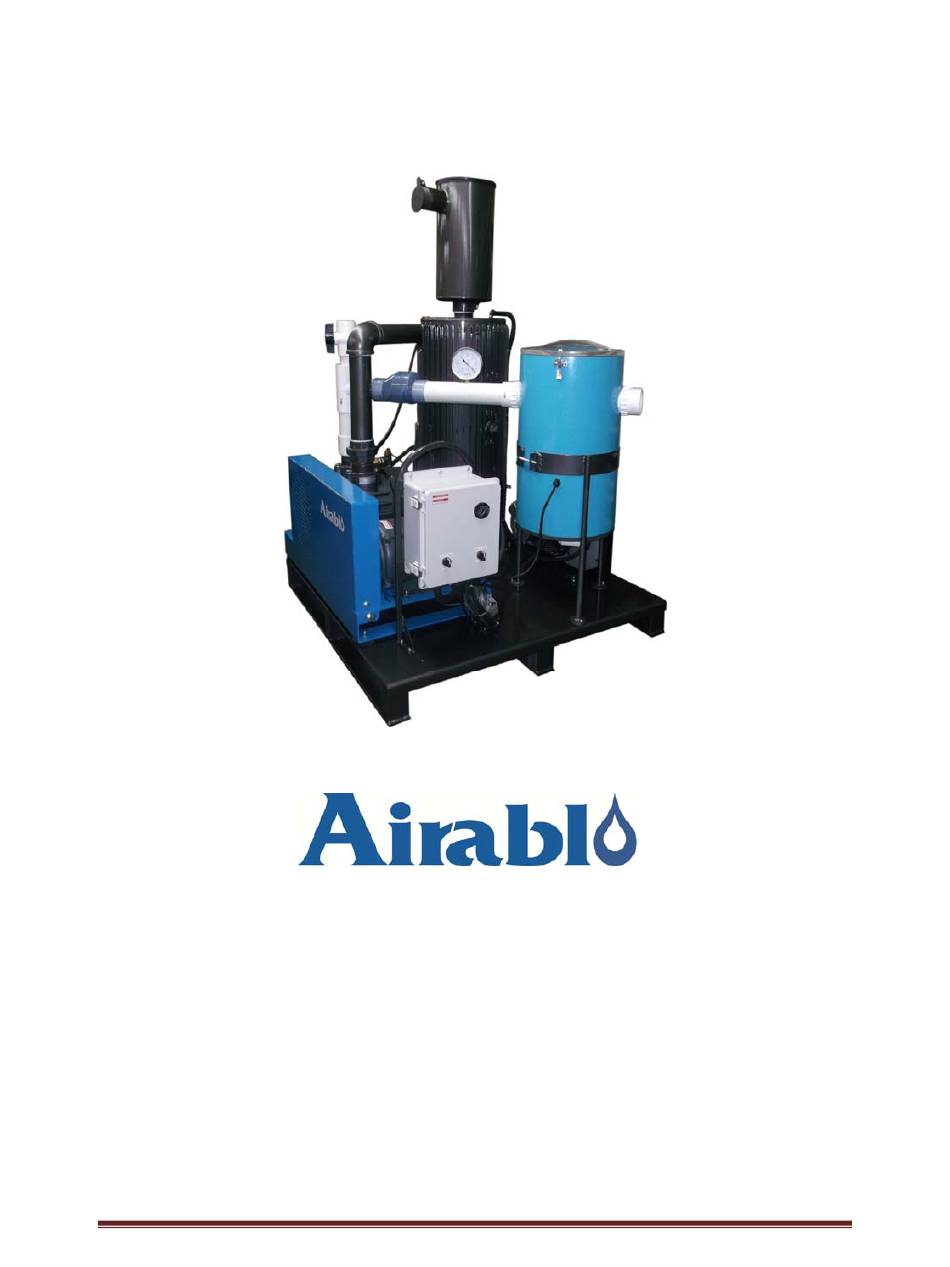

VACUUM PUMP OWNERS'S MANUAL
MANUEL D'OPÉRATION DE POMPES À VIDE
MADE BY / FABRIQUÉ   PAR

#A151F15ERK / A151F3ERK
#A202MAF5ERK / #A202F5ERK
#A302F75ERK / #A402F10ERK
#A403F10ERK / # A403MAF10ERK
Page 1


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A151F15ERK and is the answer not in the manual?

Questions and answers

Related Manuals for Airablo A151F15ERK

Summary of Contents for Airablo A151F15ERK

  • Page 1 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  VACUUM PUMP OWNERS’S MANUAL MANUEL D’OPÉRATION DE POMPES À VIDE MADE BY / FABRIQUÉ   PAR    #A151F15ERK / A151F3ERK #A202MAF5ERK / #A202F5ERK #A302F75ERK / #A402F10ERK #A403F10ERK / # A403MAF10ERK  Page 1  ...

  • Page 2: Table Of Contents

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  ADJUSTING BELT........7 OIL TYPE AND QUANTITY ....8 AJUSTEMENT DES COURROIES..7 OPERATION ..........6 ALIMENTION ÉLECTRIQUE ....5 OPÉRATION ..........6 CHANGEMENT D’HUILE ..... 9 PART LIST OF VACUUM PUMP HEAD CHOISIR L’ENDROIT OÙ...

  • Page 3: Electrical Drawing 115V 1Ph Electrical Drawing 230V 1Ph Exhaust Filter Fabricant

    We take this opportunity to express our gratitude and extend our congratulations for your decision to purchase an Airablo product. There’s a judicious investment you will enjoy for many years. These central vacuum systems are built with the bests components available on the market. They are manufactured and tested in our plant by a qualified and specially trained staff.

  • Page 4: Déballage

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  Ne pas toucher à l’unité vacuum. Normalement la température ne dépassera pas 180° F (82° C) si utilisé en bas de 24hg. Mais une opération prolongée à un vacuum en haut de 24 hg peut causer une température aussi élevé...

  • Page 5: Alimention Électrique

    électrique dans vos locaux. Si la tension est différente, s'il vous plaît communiqué avec votre représentant local ou Airablo équipements. Le bon sens de rotation est marqué par une flèche sur la pompe à vide.

  • Page 6: Démarrage

    Oil level should be at minimum the 1/2 position and maximum 3/4 on the oil sight glass of the oil flood reclaimer An hydraulic oil should be used. Airablo équipements recommends the use of #01280670 or #01280748 oil for 3hp or less operation and for oil cooler Oil detergent additives can cause exhaust filters to become clogged and shorten their service life.

  • Page 7: Adjusting Belt

    25hg before shutting down the unit the air who will enter into the system will remove the excess oil in the pump for easy starting the overnight and prevent damage to the pump. MAINTENANCE Les pompes à vide Airablo nécessitent peu d'entretien. Pour assurer une performance optimale, les mesures d'entretien suivantes doivent être suivies MAINTENANCE Airablo vacuum pumps require very little maintenance.

  • Page 8: Horaire D'entretien

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  HORAIRE D'ENTRETIEN Voir le manuel du constructeur du pour l'entretien périodique des moteurs. TOUS LES JOURS: Vérifiez visuellement le niveau d'huile et la couleur si anormal remplacer l'huile ou contactez nous.

  • Page 9: Changement D'huile

    OIL CHANGE When using Airablo #01280670 or #01280748 oil for 3hp or less oil and for oil cooler, it is recommended to change the oil every 500-750 operating hours or 1 time a year if you do less hour with the unit.
  • Page 10 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  Page 10  ...

  • Page 11: Définition Générale Des Différents Composants

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  item description 01155099 DEMARREUR VACCUUM 1.5HP 115V RADIATEUR / VACUUM STARTER 1.5HP 115V + OIL COOLER 01155104 DEMARREUR VACCUUM 3HP 230V RADIATEUR / VACUUM STARTER 3HP 230V + OIL COOLER...

  • Page 12: Probleme Et Solution

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  PROBLEME ET SOLUTION SYMPTOME CAUSES SOLUTIONS Filtreur du récupérateur est mal installé Check exhaust filter placement and replace Beaucoup de fumé if needed Filtreur du récupérateur est brisé...
  • Page 13 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  SYMPTOME CAUSES SOLUTIONS Vidanger et remplacer par de l’huile de L’huile est trop visqueuse qualité. Replacer le filtreur du récupérateur, garder une bonne qualité d’huile, un niveau d’huile adéquat et utiliser #01280670 OU...

  • Page 14: Troubleshooting

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  TROUBLESHOOTING SYMPTOM POSSIBLE CAUSE REMEDY Exhaust filters are not properly installed Check exhaust filter placement and replace if needed Filter media is damaged Pump smokes a lot at the...
  • Page 15 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  TROUBLESHOOTING SYMPTOM POSSIBLE CAUSE REMEDY Check voltage supply; overload settings in motor starter for size and settings according to motor nameplate. Install proper size wire. If ambient Supply voltage is not proper or is temperature is high, use the next larger size overloaded.

  • Page 16: Liste De Pièces Pompe 151Fts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1510014 OIL SEAL FRONT 1510015 LOCKNUT 1510016 LOCKWASHER 1510017 BALL BEARING 1510018 RETAINING RING INTERNAL 1510019 SPACER RING 1000001 CAP SCREW 1/4" * 1"...

  • Page 17: Liste De Pièces Pompe 202Fts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020018 SPACER RING...

  • Page 18: Liste De Pièces Pompe 202Mafts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020018 SPACER RING...

  • Page 19: Liste De Pièces Pompe 302Fts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020018 SPACER RING...

  • Page 20: Liste De Pièces Pompe 402Fts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020018 SPACER RING...

  • Page 21: Liste De Pièces Pompe 403Fts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020019 RETAINING RING...

  • Page 22: Liste De Pièces Pompe 403Mafts

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    ITEM NUMÉRO DECRIPTION 1000001 CAP SCREW 1/4" * 1" 3020010 OIL SEAL FRONT & REAR 3020023 BEARING CAP 3020022 LOCKNUT 3020021 LOCKWASHER 3020020 BALL BEARING 3020018 SPACER RING...

  • Page 23: Garantie

    The manufacturer's responsibility regarding this warranty is restricted in replacing the parts as he pleases or doing the repairs at Airablo office. All the parts that are changed become the property of the manufacturer.
  • Page 24 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  Modèle / Model: A202F5ERK Puissance / HP: 5hp RPM moteur / Motor RPM: 1725 RPM Pompe max. / Pump max RPM: 1035 Ampérage maximum / Full Load AMPS: 28 Voltage entrée /...
  • Page 25 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  Modèle / Model: A402F10ERK Puissance / HP: 10hp RPM moteur / Motor RPM: 1725 RPM Pompe max. / Pump max RPM: 1035 Ampérage maximum / Full Load AMPS: 50 Voltage entrée /...
  • Page 26 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602  Documents pour consultation seulement en anglais / Documents for consultation only in English   Page 26  ...
  • Page 27 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602    Page 27  ...

  • Page 28: Plan Électrique 115Volt 1Phase

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602      Page 28  ...

  • Page 29: Plan Électrique 230Volt 1Phase

    Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602      Page 29  ...
  • Page 30 Airablo equipements inc. , 1050 rue acadie, Victoriaville, G6T1R3 (819)-751-2882 fax: 819-752-2602      Page 30  ...

This manual is also suitable for:

A151f3erkA202maf5erkA202f5erkA302f75erkA402f10erkA403f10erk ... Show all
