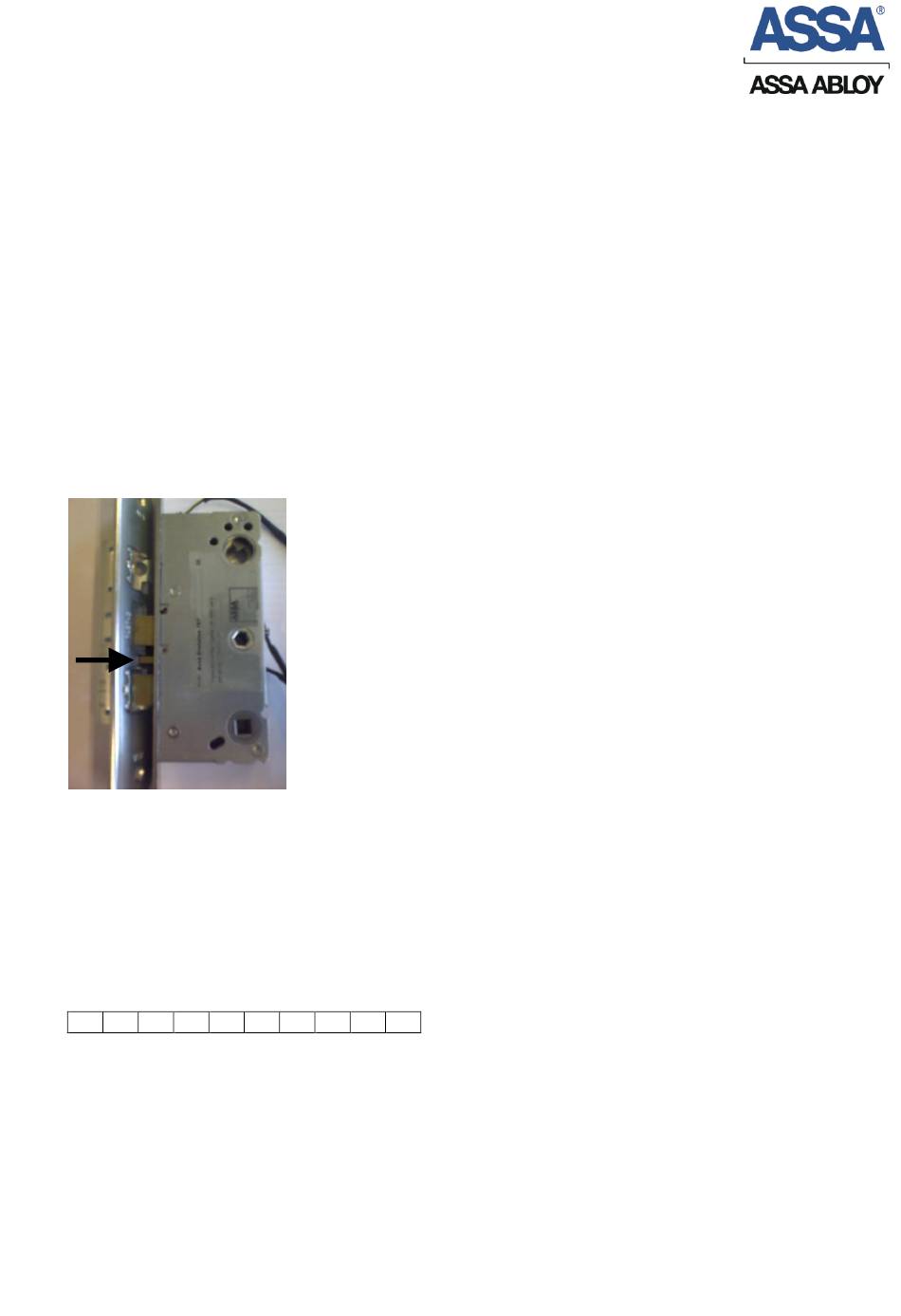

Monteringsanvisning panikregel ASSA 1125
Denna monteringsanvisning avser ASSA panikregel 1125 med följande artikelnummer:
361282, 361283 samt 361284 i kombination med ASSA låshus modell 761-50/70, 762-50/70,
767-50/70 samt 772-50/70.
I kombination med ovanstående låshus kan ASSA 1125 förses med utvändigt öppningsbeslag,
cylinder och/eller trycke enligt följande:
- Behörssats ASSA 3325, artikelnummer 354565, innehållande cylinderbehör samt trycke.
- Behörssats ASSA 3425, artikelnummer 354564, innehållande cylinderbehör samt täckskylt.
Till panikregel ASSA 1125 får endast följande ASSA slutbleck användas:
Modell 1264 1-8 med artikelnummer: 357207, 357208, 357730, 357732, 357728, 357729,
357731 samt 357733.
Modell 1487 1-5 med artikelnummer: 357545, 357546, 357547, 357547 samt 357548.
Modell 2530-50/70 med artikelnummer: 363759, 363760, 363761, 363762, 363763, 363764,
363765 och 363766.
Säkerhetsegenskaperna på denna produkt är avgörande för dess överensstämmelse med
SS-EN 1125. Ingen modifiering eller ändring av något slag annat än de som beskrivs i
montageinstruktionen är tillåtna. ASSA ansvarar ej för funktionen av produkter som ej
monterats i enlighet med bifogade instruktioner eller då bifogad drift- och
underhållsinstruktion ej följts.
Klassificering enligt SS-EN 1125:2008
1
2
3
4
5
3
6
6
B
1
1)
(3) lämplig att användas på högfrekventa dörrar;
2)
(6) testad till 100 000 cykler;
3)
(6) för dörrvikt upp till 200 kg, dörrbredd ≤1320 mm, dörrhöjd ≤2520 mm;
4)
(B) lämplig att användas på brand- och rökklassade dörrar;
5)
(1) säker att använda på dörrar i utrymningsvägar;
6)
(3) hög korrosionsbeständighet;
7)
(2) klass 2 säkerhetsnivå 1000 N;
8)
(2) panikregelns utstick upp till 100 mm från dörrblad;
9)
(B) "touch-bar" typ B för panikreglar;
10)
(A) lämplig att användas på enkeldörr och dubbeldörr: endast aktivt dörrblad.
ASSA AB 091189
Utgåva / Edition 5
Viktigt!!
Försäkra dig om att förreglingsfallen
träffar bommen på slutblecket innan du
stänger dörren.
Varning!
6
7
8
9
10
3
2
2
B
A
Sida / Page 1 / 15
160824
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Assa Abloy ASSA 1125
Summary of Contents for Assa Abloy ASSA 1125
- Page 1 361282, 361283 samt 361284 i kombination med ASSA låshus modell 761-50/70, 762-50/70, 767-50/70 samt 772-50/70. I kombination med ovanstående låshus kan ASSA 1125 förses med utvändigt öppningsbeslag, cylinder och/eller trycke enligt följande: - Behörssats ASSA 3325, artikelnummer 354565, innehållande cylinderbehör samt trycke.
- Page 2 1. Montera låshuset. Den sexkantiga medbringaren vänds mot dörrens insida. För att säkerställa funktionen skall dörrspringan vara 1-3 mm. Montera slutblecket. Tillse att slutbleck och låshusets fall/fallar är väl smorda och löper lätt 2. Utsidans cylinder monteras med 4 st höghållfasta cylinderskruvar genom den runda styrningen.
- Page 3 4. Justera stoppbrickan på den sexkantpinnen enligt tabell med hjälp av det bifogade rörverktyget. Två längder av sexkantpinnar bifogas för olika dörrtjocklekar. Pinnen kapas vid behov. Dörrens Längd cyl.medbringare Längd styrpinne Stoppbricka/sexkantpinne C-mått 0 / -1 mm ± 2 mm C-mått 16,5 mm 4 mm...
- Page 4 7. Kontrollera låshusets funktioner via cylindrarna: - Regelutlåsning via cylinder på insida och utsida - Indragning av regel/fall/fallar via cylinder på insida och utsida 8. Fixera tryckstången med en insexskruv vid främre enheten. 9. Skruva bort det förmonterade petskyddet från bakre fästet, placera tryckstången vågrätt på...
- Page 5 11. Kontrollera följande funktioner: - Öppning via tryckstången provas minst fem gånger. För låshus med hakregel skall denna vara utlåst vid provningen. - Förregling av regel / fall / fallar Vid behov justeras länkarmen enligt följande: -Ingen förregling/mekanismen för mycket förspänd; Vrid länkarmens kulkoppling medurs -Ej helt indragen fall/för kort slag på...
- Page 6 15. Montera utsidans trycke/täckskylt. 16. Montera den främre kåpan och tryckstången på centralenheten med fyra insexskruvar. 17. Montera bifogad efterlysande dekal på tryckstången. 18. Funktionsprova återigen enligt punkt 11. ASSA AB 091189 Utgåva / Edition 5 Sida / Page 6 / 15 160824...
- Page 7 Drift- och underhållsinstruktion för panikregel ASSA 1125 Panikutrymningsbeslag Underhållsintervall: Minst en gång i månaden Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningsmekanism löper utan svårighet. Öppna dörren genom att trycka på öppningsmekanismen. Tillse att låshusets fallkolv greppar väl in i slutblecket när dörren stänger.
- Page 8 - Accessory set ASSA 3425, ordering no 354564, including outside round cylinder cover and cover plate for handle position. ASSA 1125 must be installed together with ASSA strike plate model 1264 1-8 with following ordering numbers: 357207, 357208, 357730, 357732, 357728, 357729, 357731 and 357733.
- Page 9 1. Install the lock case. The six-sided follower shall be turned against the panic device. The gap between door and frame shall be 1-3 mm to insure a proper function. Install the strike plate. Make sure that the latches and the strike plate are well lubricated and operate smoothly.
- Page 10 4. Use the circular tube tool and adjust the stop washer on the six-sided follower according to the table below. Put the adjusted six-sided follower into the lock case with the stop washer against the cylinder follower on the lock case. Two lengths of the six-sided follower are enclosed in the package to suit different door thickness.
- Page 11 7. Check the function from in- and outside cylinder: - Function of dead bolt through in- and outside cylinder. - Retraction of latch and deadlocking through in- and outside cylinder. 8. Attach the panic bar to the central unit with one Allen screw.
- Page 12 11. Check following functions: - Opening by panic bar minimum five times. When lock case with hook bolt is used; hook bolt shall be in a locked position while testing. - Deadlocking of dead bolt/latch/latches If necessary, adjust the link arm like this: -No deadlocking/mechanism to hard: Turn the socket joint on the link arm clockwise.
- Page 13 15. Attach the outside accessory; handle or cover plate. When handle is used, se picture how spindle and spindle spring is to be installed. 16. Attach front cover and panic bar with four Allen screws. 17. Attach enclosed after glowing stripe on the push bar. 18.
- Page 14 Maintenance and operating instruction for panic exit device ASSA 1125 Panic exit device Regular intervals of at least: One month Check all fastenings, screws etc and that the panic bar operates in good order. Open the door by pressing the panic bar. Ensure that the latch moves freely and get a god engagement in the strike plate when the door is closed.
- Page 15 ASSA AB 091189 Utgåva / Edition 5 Sida / Page 15 / 15 160824...
