Operating Instructions and Parts Manual
Please read and save these instructions. Read through this owner's manual carefully before using product. Protect
yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could
result in personal injury and/or damage to product or property. Please retain instructions for future reference.
Description
The 1/2"air ratchet is a heavy duty tool designed for installing and removing fasteners. Longer body provides
increased leverage for higher torque applications.
Unpacking
After unpacking unit, inspect carefully for any
damage that may have occurred during transit.
Check for loose, missing, or damaged parts.
Shipping damage claim must be filed with carrier.
Specifications
Speed
Model
(RPM)
5ZL21G
150

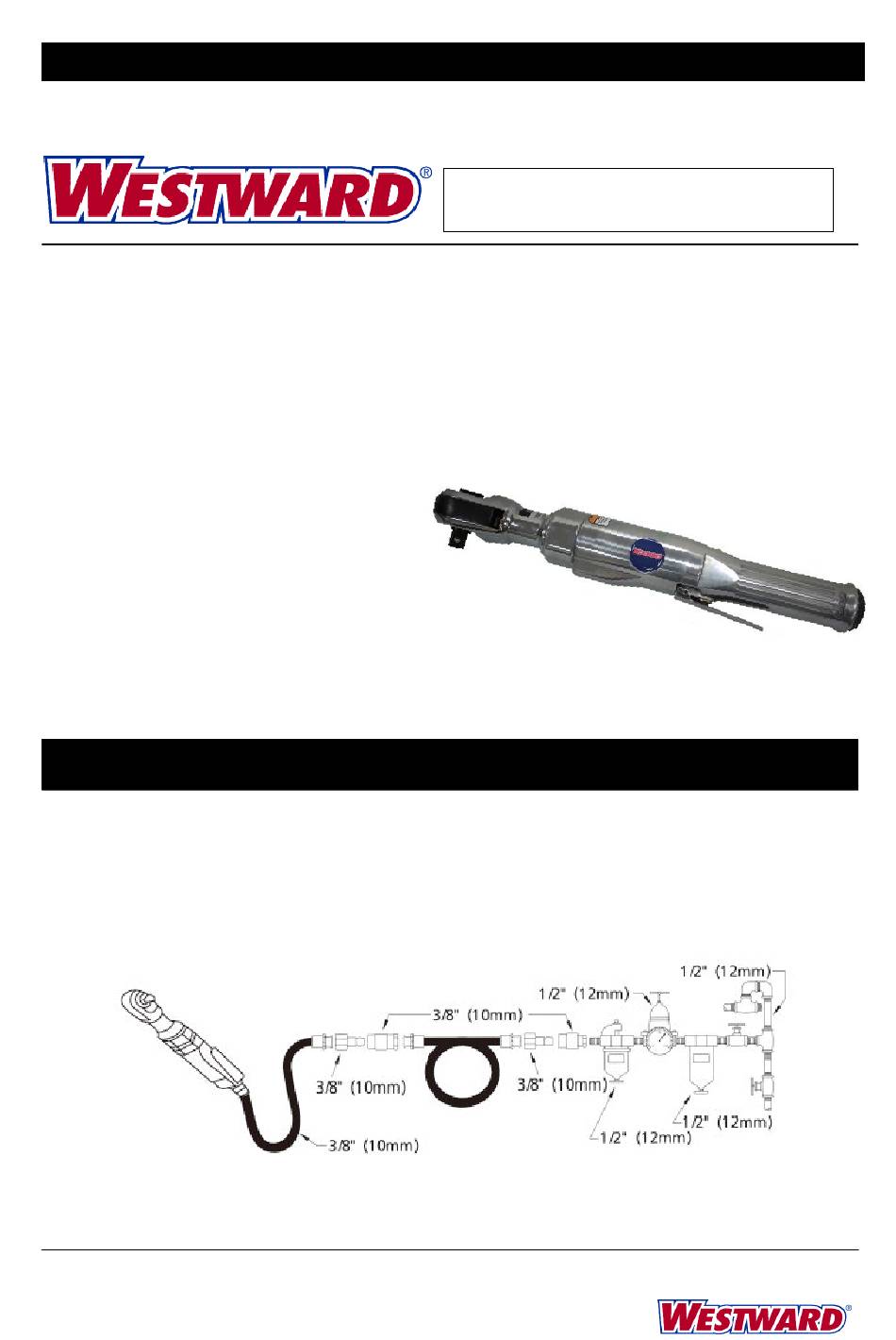

Air input diagram
Form 5S6872
Maximum
Air Inlet NPT
Torque
( in.)
90ft.lb
1/4
Printed in Taiwan
04634
Version 0
1/2"Air Ratchet
Square Drive
Required Pressure
(in.)
1/2
STC100
06/11
#848
5ZL21G
Weight
(psi)
(lb)
90
4.30
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Westward 5ZL21G
Summary of Contents for Westward 5ZL21G
- Page 1 Operating Instructions and Parts Manual 5ZL21G Please read and save these instructions. Read through this owner’s manual carefully before using product. Protect yourself and others by observing all safety information, warnings, and cautions. Failure to comply with instructions could result in personal injury and/or damage to product or property. Please retain instructions for future reference.
-
Page 2: Projectile Hazards
Westward Operating Instructions and Parts Manual 5ZL21G 1/2” Air Ratchet General Safety Information Slip/Trip/Fall is a major cause of This manual contains information that is very serious injury or death. Beware of excess hose important to know and understand. This information left on the walking or work surface. - Page 3 For Repair Parts, call 1-800-323-0620 24 hours a day – 365 days a year Please provide the following: - Model Number - Serial Number (if any) - Part description and number as shown on parts list Figure 1 – Repair Parts Illustration for 5ZL21G...
-
Page 4: Repair Parts List
Westward Operating Instructions and Parts Manual 5ZL21G 1/2” Air Ratchet Repair Parts List Reference Number Description Part Number Qty. Valve screw O-ring O-ring Air regulator PN5ZL21001G Valve spring PN5ZL21002G Valve stem O-ring Bushing Air inlet adapter with screen PN5ZL21003G O-ring... - Page 5 Westward Operating Instructions and Parts Manual 5ZL21G 1/2” Air Ratchet Reference Number Description Part Number Qty. Steel ball PN5ZL21022G Thrust washer Internal stop ring Pawl dowel (*) Parts listed without model are not offered...
-
Page 6: Troubleshooting Chart
LIMITED ONE-YEAR WARRANTY Should a Westward air tool fail to perform satisfactorily due to a defect or poor workmanship within ONE YEAR from the date of purchase, return it to the place of purchase and it will be replaced or repaired free of charge. Incidental or consequential damages are excluded from this warranty. -
Page 7: Caractéristiques Techniques
Manuel d’utilisation et de pièces détachées 5ZL21G S’il vous plaît lire et conserver ce Manuel De Pièces Détachées. Lire attentivement ce manuel et les instructions D’utillsation Générales avant d’essayer de monter, installer ou de procéder à l’entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité. - Page 8 Manuel d’utilisation et de pièces détachées 5ZL21G Rochet Pneumatique 1/2 po Direct de Sécurité Un fort niveau sonore peut provoquer une perte auditive irreversible. Ce manuel contitrt de intormetion tree Adoptez une position bien équilibrée et évitez toute importante oui est toumie pour la SÉCURITE surface glissante.
- Page 9 24 heures par jour - 365 jours par année S’il vous plait fournir l’information suivante: - Numéro du Modèle - Numéro de série(si présent) - Description et numéro de la pièce Figure 1 – Illustration de pieces Détachées pour Modèles 5ZL21G...
- Page 10 Manuel d’utilisation et de pièces détachées 5ZL21G Rochet Pneumatique 1/2 po Liste des pieces de remplacement N˚ de Réf. Description N˚ de pièce Qté Vis de soupape Joint torique Joint torique Régulateur d’air PN5ZL21001G Ressort de soupape PN5ZL21002G Tige de soupape...
- Page 11 Manuel d’utilisation et de pièces détachées 5ZL21G Rochet Pneumatique 1/2 po N˚ de Réf. Description N˚ de pièce Qté Bille d’acier PN5ZL21020G Rondelle de butée Bague d’arrêt interne Goujon de cliquet (*) Pieces enumerees sans modele ne sont pas offerts...
- Page 12 Manuel d’utilisation et de pièces détachées 5ZL21G Rochet Pneumatique 1/2 po Guía de Solución Problemas Symptôme Cause(s) Possible(s) Mesures Correctives L’outil tourney trop lente- Présence de grenaille ou de 1. Rincer l’outil avec de l’huile pour Ment ou ne fonctionne gomme dans l’outil...
-
Page 13: Garantie
GARANTIE Garantíe limitée Si un outil pneumatique Westward ne fonctionne pas de manière satisfaisante suite à un défaut de favrication au cours de l’année suivant l’achat, ramenez-le à l’endroit de l’achat et il sera remplacé ou réparé sans frais. Les dommages indirects et consécutifs sont exclus de cette garantie. - Page 14 Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Sirvase leer y guardar estas instrucciones. Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en este manual. Protéjase Ud. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podria resultar en heridas y/o daños a su propiedad.
-
Page 15: Instalación
Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Trinquetes de 12,7 mm (1/2”) Medidas de Seguridad Los resbalones, caídas y Este manual Conliene informacion que es tropiezos son uno de los principales motivos de muy importante que sepa y comprenda. - Page 16 Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Trinquetes de 12,7 mm (1/2”) Mantenimiento La manguera de conexión puede ser muy peligrosa, verifique siempre la manguera y sus conexiones. Lubricación No utilice acoplamientos de desconexión rápida con esta herramienta. Para el uso correcto, Use un lubricador de línea de aire, dos gotas por...
- Page 17 Las 24 horas - 365 días del año Sirvase darnos la siguiente información: - Número del modelo - Número de serie(de haberlo) - Descripción y número del repuesto según la lista Figure 1 – Illustración de las piezas para reparaciones para el Modelo 5ZL21G...
- Page 18 Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Trinquetes de 12,7 mm (1/2”) Lista de las Partes de Repuesto N˚ Réf. Descripción N˚ de parte Ctd. Tornillo de la válvula Anillo en O Anillo en O Regulador de aire PN5ZL21001G Resorte de la válvula...
- Page 19 Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Trinquetes de 12,7 mm (1/2”) N˚ Réf. Descripción N˚ de parte Ctd. Bola de acero PN5ZL21020G Arandela de empuje Anillo interno de seguridad Espija del retén (*)Partes de la lista sin el modelo no se ofrecen...
-
Page 20: Guía De Diagnóstico De Averías
Manual de Instrucciones de Operación y Lista de Partes 5ZL21G Trinquetes de 12,7 mm (1/2”) Guía de Diagnóstico de Averías Problema Posibles(s) Causa(s) Acción a Tomar La herramienta funciona lentamente Acumulación de arenillas o 1. Purgue la herramienta con aceite... - Page 21 GARANTÍA Garantía limitada Si una herramienta neumática Westward no funcionara satisfactoriamente debido a defectos de fabricación durante el primer año posterior a su compra, devuélvala al lugar donde la compró, y sera reemplazada o reparada sin costo. Los daños incidentals o consecuentes están excluidos de la presente garantia.
