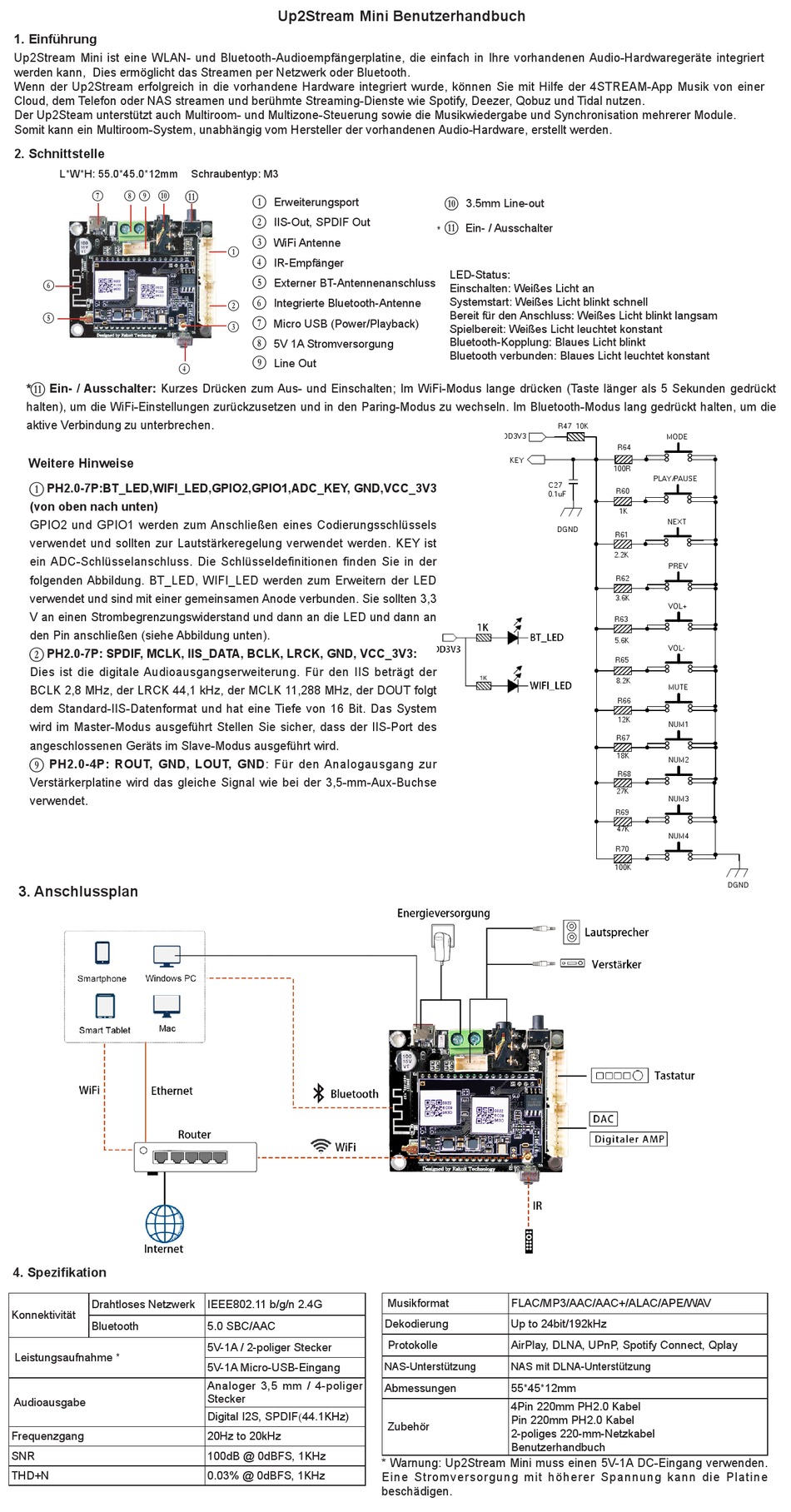

Arylic Up2Stream Mini User Manual page 3

1. Einführung
Up2Stream Mini ist eine WLAN- und Bluetooth-Audioempfängerplatine, die einfach in Ihre vorhandenen Audio-Hardwaregeräte integriert
werden kann, Dies ermöglicht das Streamen per Netzwerk oder Bluetooth.
Wenn der Up2Stream erfolgreich in die vorhandene Hardware integriert wurde, können Sie mit Hilfe der 4STREAM-App Musik von einer
Cloud, dem Telefon oder NAS streamen und berühmte Streaming-Dienste wie Spotify, Deezer, Qobuz und Tidal nutzen.
Der Up2Steam unterstützt auch Multiroom- und Multizone-Steuerung sowie die Musikwiedergabe und Synchronisation mehrerer Module.
Somit kann ein Multiroom-System, unabhängig vom Hersteller der vorhandenen Audio-Hardware, erstellt werden.
2. Schnittstelle
L*W*H: 55.0*45.0*12mm
H I J K
F
* L Ein- / Ausschalter: Kurzes Drücken zum Aus- und Einschalten; Im WiFi-Modus lange drücken (Taste länger als 5 Sekunden gedrückt
halten), um die WiFi-Einstellungen zurückzusetzen und in den Paring-Modus zu wechseln. Im Bluetooth-Modus lang gedrückt halten, um die
aktive Verbindung zu unterbrechen.
Weitere Hinweise
B PH2.0-7P:BT_LED,WIFI_LED,GPIO2,GPIO1,ADC_KEY, GND,VCC_3V3
(von oben nach unten)
GPIO2 und GPIO1 werden zum Anschließen eines Codierungsschlüssels
verwendet und sollten zur Lautstärkeregelung verwendet werden. KEY ist
ein ADC-Schlüsselanschluss. Die Schlüsseldefinitionen finden Sie in der
folgenden Abbildung. BT_LED, WIFI_LED werden zum Erweitern der LED
verwendet und sind mit einer gemeinsamen Anode verbunden. Sie sollten 3,3
V an einen Strombegrenzungswiderstand und dann an die LED und dann an
den Pin anschließen (siehe Abbildung unten).
C PH2.0-7P: SPDIF, MCLK, IIS_DATA, BCLK, LRCK, GND, VCC_3V3:
Dies ist die digitale Audioausgangserweiterung. Für den IIS beträgt der
BCLK 2,8 MHz, der LRCK 44,1 kHz, der MCLK 11,288 MHz, der DOUT folgt
dem Standard-IIS-Datenformat und hat eine Tiefe von 16 Bit. Das System
wird im Master-Modus ausgeführt Stellen Sie sicher, dass der IIS-Port des
angeschlossenen Geräts im Slave-Modus ausgeführt wird.
J PH2.0-4P: ROUT, GND, LOUT, GND: Für den Analogausgang zur
Verstärkerplatine wird das gleiche Signal wie bei der 3,5-mm-Aux-Buchse
verwendet.
3. Anschlussplan
4. Spezifikation
Drahtloses Netzwerk
Konnektivität
Bluetooth
Leistungsaufnahme *
Audioausgabe
Frequenzgang
SNR
THD+N
Up2Stream Mini Benutzerhandbuch
Schraubentyp: M3
L
Erweiterungsport
B
C IIS-Out, SPDIF Out
WiFi Antenne
D
B
E IR-Empfänger
F Externer BT-Antennenanschluss
G Integrierte Bluetooth-Antenne
C
H
Micro USB (Power/Playback)
D
I 5V 1A Stromversorgung
J
Line Out
E
IEEE802.11 b/g/n 2.4G
5.0 SBC/AAC
5V-1A / 2-poliger Stecker
5V-1A Micro-USB-Eingang
Analoger 3,5 mm / 4-poliger
Stecker
Digital I2S, SPDIF(44.1KHz)
20Hz to 20kHz
100dB @ 0dBFS, 1KHz
0.03% @ 0dBFS, 1KHz
3.5mm Line-out
K
L Ein- / Ausschalter
*
LED-Status:
Einschalten: Weißes Licht an
Systemstart: Weißes Licht blinkt schnell
Bereit für den Anschluss: Weißes Licht blinkt langsam
Spielbereit: Weißes Licht leuchtet konstant
Bluetooth-Kopplung: Blaues Licht blinkt
Bluetooth verbunden: Blaues Licht leuchtet konstant
VDD3V3
KEY
Musikformat FLAC/MP3/AAC/AAC+/ALAC/APE/WAV
Dekodierung Up to 24bit/192kHz
Protokolle AirPlay, DLNA, UPnP, Spotify Connect, Qplay
NAS-Unterstützung NAS mit DLNA-Unterstützung
Abmessungen 55*45*12mm
4Pin 220mm PH2.0 Kabel
Pin 220mm PH2.0 Kabel
Zubehör
2-poliges 220-mm-Netzkabel
Benutzerhandbuch
* Warnung: Up2Stream Mini muss einen 5V-1A DC-Eingang verwenden.
Eine Stromversorgung mit höherer Spannung kann die Platine
beschädigen.
R47 10K
MODE
R64
100R
PLAY/PAUSE
C27
R60
0.1uF
1K
NEXT
DGND
R61
2.2K
PREV
R62
3.6K
VOL+
R63
5.6K
VOL-
R65
8.2K
MUTE
R66
12K
NUM1
R67
18K
NUM2
R68
27K
NUM3
R69
47K
NUM4
R70
100K
DGND
