MOBILUS M Series Installation And Operating Instructions

PL
UWAGA!
Siłownik obrotowy służy do automatycznej obsługi zasłon zwijanych tj. rolet, krat
i bram rolowanych, markiz itp.
Niewłaściwy montaż siłownika może doprowadzić do uszkodzenia ciała, dlatego
należy postępować zgodnie z poniższą instrukcją. Należy ją również zachować.
Nie wolno pozwalać dzieciom bawić się zainstalowanym sterowaniem siłownika.
Wszelkie zdalne sterowania siłownika należy również utrzymywać z dala od dzieci.
Regularnie należy sprawdzać stan techniczny siłownika, przewodów i urządzeń
sterujących. Nie wolno używać siłownika, jeśli wymaga naprawy lub regulacji.
Instalacja i konserwacja przy wyłączonym zasilaniu. Siłownik nie jest przeznaczo-
ny do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości takiego
sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją jego użytko-
wania, przekazanej przez osoby odpowiadające za bezpieczeństwo siłownika.
Podłączenia elektryczne siłownika obrotowego powinny być dokonywane
wyłącznie przez osoby z uprawnieniami elektrycznymi wg załączonego schematu
elektrycznego zgodnie ze wszystkimi obowiązującymi przepisami.
Wyłącznik do sterowania siłownika powinien być umiejscowiony w widocznym
miejscu z dala od części ruchomych, na wysokości większej niż 1,5 m.
Instalacja elektryczna siłowników powinna być wyposażona w zabezpieczające
urządzenia odłączające.
WAŻNE!
Siłownik obrotowy nie jest przeznaczony do pracy ciągłej. Po dłuższej eksploata-
cji może zadziałać bezpiecznik termiczny. W takim przypadku należy poczekać
aż siłownik się ochłodzi i będzie ponownie gotowy do pracy (ok.15 min).
Gwarancji nie podlegają siłowniki, w które ingerowano bez zgody producenta, siłow-
nik ze wszelkiego rodzaju uszkodzeniami mechanicznymi, siłowniki, których montaż
i podłączenia elektryczne dokonano niezgodnie z poniższą instrukcją oraz siłowniki
nieodpowiednio dobrane pod względem ich dopuszczalnego obciążenia (patrz tabe-
la doboru siłownika w ofercie firmy MOBILUS MOTOR).
1. Elementy siłownika: 2. Przewody siłownika:
a) siłownik obrotowy, PE - uziemienie - kolor żółto-zielony,
b) zabierak i adapter, N - zero - kolor niebieski,
L1 - faza 1 - kolor brązowy,
c) element mocujący.
L2 - faza 2 - kolor czarny.
INSTALACJA SIŁOWNIKA
Dobrać odpowiedni do typu montażu uchwyt do mocowania siłownika do boku.
Założyć na siłownik właściwie dobrane do rury nawojowej adapter i zabierak.
Siłownik z zabierakiem i adapterem wsunąć do rury nawojowej (NIE WBIJAĆ!).
Siłownik połączyć z uchwytem mocującym tak, aby był możliwy swobodny
dostęp do pokręteł wyłączników krańcowych.
PODŁĄCZENIE SIŁOWNIKA DO ZASILANIA
1. Nie wolno dopuścić d do jednoczesnego rozkazu góra i dół, dlatego należy stoso-
wać tylko wyłączniki blokowane elektrycznie lub mechanicznie.
2. Nie wolno podłączać równolegle dwóch lub więcej siłowników do jednego
wyłącznika. Do tego celu służą odpowiednie sterowania firmy MOBILUS MOTOR.
Siłownik należy podłączyć do zasilania jedynie wg schematu (rys. 1).
W celu zmiany kierunków zwijania należy zamienić przewody czarny z brązowym.
USTAWIENIA WYŁĄCZNIKÓW KRAŃCOWYCH
W celu ustawienia odpowiedniego zakresu pracy siłownika należy dokonać usta-
wień wyłączników krańcowych. Dokonuje się tego przy pomocy pokręteł wyłączni-
ków krańcowych znajdujących się na głowicy siłownika (rys. 2).
Kierunek obrotów, za który odpowiada dane pokrętło, wskazuje strzałka znajdująca
się przy tym pokrętle.
Obracanie pokrętła w stronę „+" zwiększa ilość obrotów w danym kierunku ruchu
siłownika, natomiast obracanie w stronę „-" zmniejsza.
USTAWIENIA POZYCJI DOLNEJ
Opuścić zasłonę w pobliże pozycji dolnej. Następnie kręcić pokrętłem, odpowiada-
jącym kierunkowi obrotów siłownika przy opuszczaniu, w stronę „+" do uzyskania
żądanej pozycji dolnej zasłony.
Korekty obrotów można dokonać obracając pokrętło w stronę „-" .
USTAWIENIA POZYCJI GÓRNEJ
Podnieść zasłonę w pobliże pozycji górnej. Następnie kręcić pokrętłem, odpowiada-
jącym kierunkowi obrotów siłownika przy podnoszeniu, w stronę „+" do uzyskania
żądanej pozycji górnej zasłony.
Korekty obrotów można dokonać obracając pokrętło w stronę „-" .

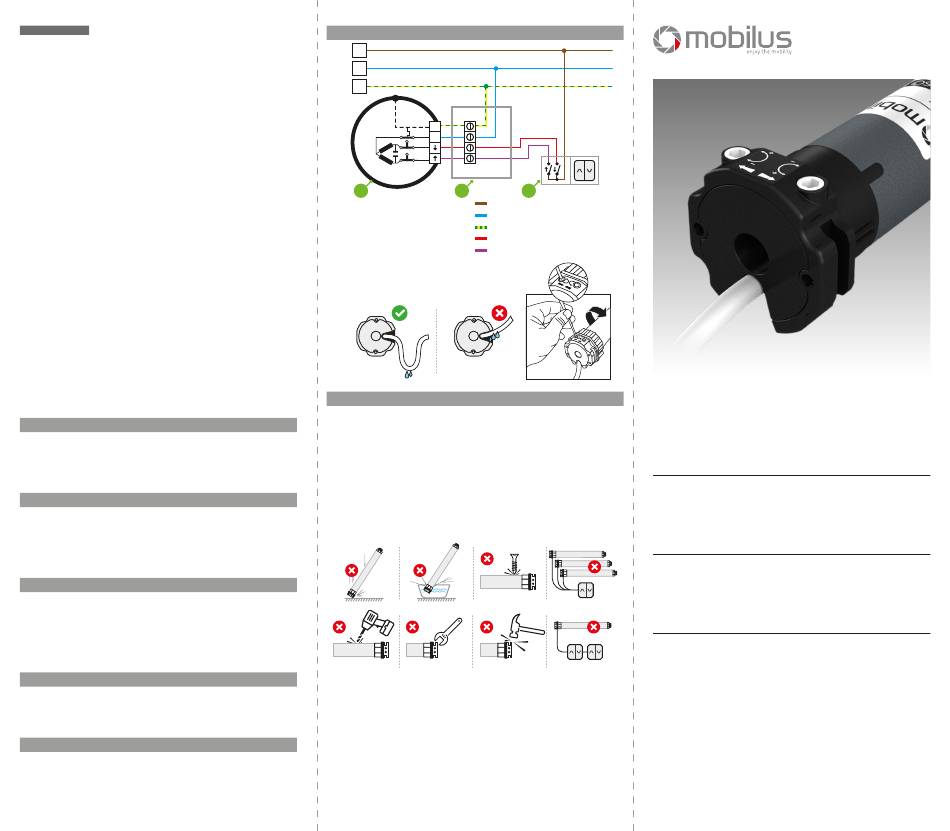

SCHEMAT ZASILANIA
L1
230V~ 50Hz
N
PE
PE
N
a b
rys. 1
a) SIŁOWNIK FAZA
b) PUSZKA PODŁĄCZENIOWA ZERO
c) WYŁĄCZNIK MONOSTABILNY [BEZ PODTRZY- UZIEMIENIE
MANIA].
WYŁĄCZNIK DÓŁ
WYŁĄCZNIK GÓRA
rys. 2
OSTRZEŻENIA
• Nie wolno zbliżać się do poruszającej się zasłony, dopóki się całkowicie nie zamknie.
• Należy zachować szczególną ostrożność przy awaryjnej obsłudze ręcznej siłownika,
ponieważ otwarta zasłona może nagle gwałtownie opaść z powodu słabych lub zerwa-
nych wieszaków.
• Nie wolno uruchamiać markiz, jeśli w jej najbliższym otoczeniu odbywa się konserwacja
budynku, jak np. mycie okien.
• Należy odłączyć zasilanie siłownika markizy sterowanej automatycznie, jeśli w jej naj-
bliższym otoczeniu odbywa się konserwacja budynku, jak np. mycie okien.
• Należy zachować co najmniej 0,4 m odstępu w poziomie pomiędzy całkowicie rozwinię-
tą markizą a jakimkolwiek przedmiotem stałym.
Dane techniczne siłownika podane są na jego tabliczce znamionowej.
Minimalna średnica rury, w jakiej można zainstalować siłownik to 40 mm.
c
INSTRUKCJA MONTAŻU I UŻYTKOWANIA
SIŁOWNIKA OBROTOWEGO
TUBULAR MOTOR INSTALLATION
AND OPERATING INSTRUCTIONS
ROHRMOTOR MONTAGE
- UND BEDIENUNGSANLEITUNG
HASZNÁLATI UTASÍTÁS
MECHANIKUS VÉGÁLLÁSÚ CSŐMOTOR
MOBILUS MOTOR Spółka z o.o.
ul. Miętowa 37, 61-680 Poznań, PL
tel. +48 61 825 81 11, fax +48 61 825 80 52
VAT NO. PL9721078008
www.mobilus.pl
