Kapego XS PRO User Manual

Single color control
Hide thumbs Also See for XS PRO:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
B E D I E N U N G S A N L E I T U N G
XS PRO
SINGLE COLOR CONTROL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XS PRO and is the answer not in the manual?

Questions and answers

Related Manuals for Kapego XS PRO

Summary of Contents for Kapego XS PRO

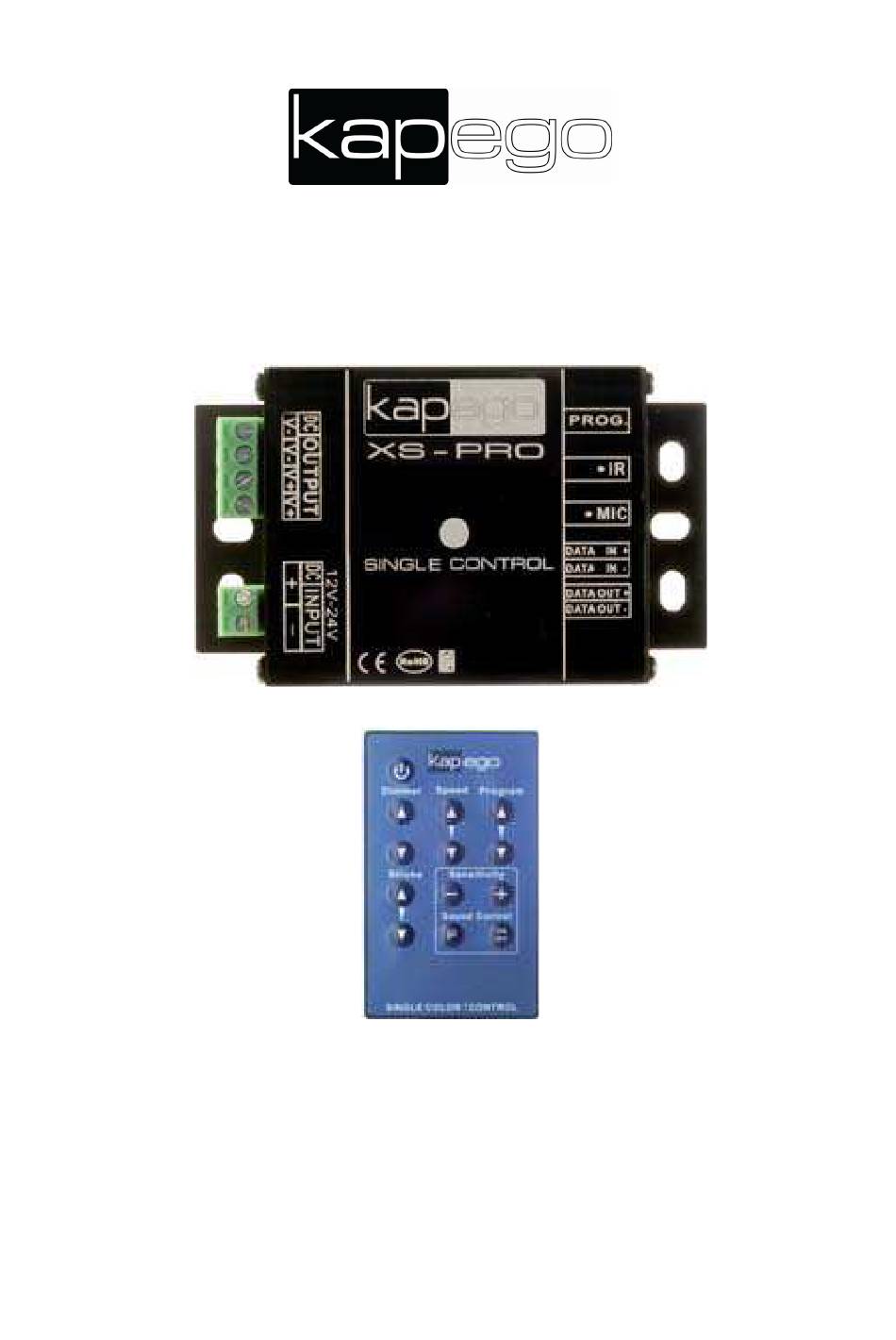

  • Page 1 B E D I E N U N G S A N L E I T U N G XS PRO SINGLE COLOR CONTROL...

  • Page 2: Table Of Contents

    X S P R O S I N G L E C O N T R O L Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Funktionen ............................4 2.1. Tastenbelegung ........................4 2.2. Anschluss des Controllers ....................... 4 2.2.1.

  • Page 3: Sicherheitshinweise

    X S P R O S I N G L E C O N T R O L 1. Sicherheitshinweise • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Page 4: Funktionen

    X S P R O S I N G L E C O N T R O L 2. Funktionen 2.1. Tastenbelegung Dimmer: Dimmt die Helligkeit: Programm: wählt die verschiedenen voreingestellten Programme aus. Speed: Hier können sie die Geschwindigkeit der verschiedenen Programme einstellen Strobe: Hier können sie die Blitzgeschwindigkeit einstellen.

  • Page 5: Stromanschluss

    X S P R O S I N G L E C O N T R O L 2.2.1. Stromanschluss Um den Controller an den Strom anzuschließen benötigen sie ein Schaltnetzteil mit 12V oder 24V, basierend auf den LED Geräten bzw. Stripes, die sie anschließen möchten. Sie können maximal ?? Ampere pro Kanal anschließen.

  • Page 6: Anschluss Des Mikrophones

    X S P R O S I N G L E C O N T R O L 2.2.3. Anschluss des Mikrophones Das Mikrophon sollte unverdeckt eingebaut werden, so dass es die Audiosignale auch aufnehmen und verwerten kann. Daher ist ein Mikrophon mit Verbindungskabel im Lieferumfang enthalten. Verbinden sie den Klinkenanschluss des Mikrophons mit dem Anschluss der die Aufschrift MIC trägt.

  • Page 7: Programme

    X S P R O S I N G L E C O N T R O L 3.1. Programme Es gibt zwei Variationen von Programmen, die jeweils ihren eigenen Funktionszweck erfüllen. Variante 1: feste Effektprogramme Variante 2: Sound gesteuerte Programme 3.1.1.
  • Page 8 X S P R O S I N G L E C O N T R O L Programm 1: Comming Home Funktion In diesem Programm ist das Mikro automatisch auf maximale Empfindlichkeit gestellt. Es ist dazu gedacht, das Licht einzuschalten, wenn sie das Haus betreten, bzw.
  • Page 9 X S P R O S I N G L E C O N T R O L Achtung!! In dem Programm 3 ist ein Zufallsgenerator integriert, der sich ebenfalls auf die Programme auswirkt wenn mehrere Controller synchronisiert werden. Das ergibt einen einmaligen Effekt mit den verschiedenen Stripes die beispielsweise bei einem Pulseeffekt mal von links oder von rechts unregelmäßig und natürlich aufblitzen.

  • Page 10: Feste Effektprogramme

    X S P R O S I N G L E C O N T R O L 3.1.2. Feste Effektprogramme Hier sehen sie eine Auflistung der fest auf dem Controller hinterlegten Programmen. Mit Speed können sie die Geschwindigkeiten der Programme nach Belieben anpassen. Achtung!! Wenn sie in einem laufenden Programm eine Änderung der Fade Speed oder Hold Time vornehmen, dann wird der Stripe kurz abgeschaltet und das Programm startet von vorne.

  • Page 11: Verbinden Und Synchronisieren Mehrerer Controller

    Anschlüsse: V+, V-, V-, V+ Terminal; 12/24V +, - Terminal; Data +, - In Terminal Data +, - Out Terminal; Mini Klinke Mic; Mini Klinke IR Eye Max Anz. XS Pro max 10 Stück verlinkbar Max Strecke der Verbindung 50m maximal für das gesamte Netzwerk.
  • Page 12 X S P R O S I N G L E C O N T R O L Importeur: Dekolight GmbH Auf der Hub 2 D-76307 Karlsbad-Ittersbach www.kapego.eu info@kapego.eu 12 / 12...
  • Page 13 U S E R ’ S M A N U A L XS PRO SINGLE COLOR CONTROL...
  • Page 14 X S P R O S I N G L E C O N T R O L Table of contents Safety instructions ..........................2 Functions ............................3 2.1. Button explanation ........................4 2.2. Connecting the controller ......................4 2.2.1. Power Connection ......................

  • Page 15: Functions

    X S P R O S I N G L E C O N T R O L FOR SAFE AND EFFICIENT OPERATION Be careful with heat and extreme temperature Avoid exposing it to direct rays of the sun or near a heating appliance. Not put it in a temperature bellow 41°...

  • Page 16: Button Explanation

    X S P R O S I N G L E C O N T R O L 2.1. Button explanation Dimmer: Adjusts the brightness Program: Choose the different preinstalled programs Speed: Adjust the speed oft he programs Strobe: Adjust the strobe flash rate. Sound control: With the ON OFF Button you can start the sound control.

  • Page 17: Power Connection

    X S P R O S I N G L E C O N T R O L 2.2.1. Power Connection To connect the controller to the mains you have to use a PSU with 12V or 24V, depending on which led fixture you want to use.

  • Page 18: Connecting The Mic

    X S P R O S I N G L E C O N T R O L 2.2.3. Connecting the mic The mic should be installed without anything covered, that i can record all the audio signals and use them.

  • Page 19: Programs

    X S P R O S I N G L E C O N T R O L 3.1. Programs There are 2 variations of programs. Each for a special kind of use. Variation 1: fixed effectprograms Variation 2: Sound controlled programs 3.1.1.
  • Page 20 X S P R O S I N G L E C O N T R O L Program 1: Comming Home function In this program the mic is adjusted to full sensitivity automatically. It is meant to lit up the stripe when you enter your house, or to prevent from burglars and thieves, because of the upcoming light with every noise appearing.
  • Page 21 X S P R O S I N G L E C O N T R O L Attention!! The program 3 is working with random generators. This generator reacts as well if you connect more than one controller. That creates an unique effect with different stripes for example at a thunder storm simulation when some flashes coming from left and some from the right, random and naturally.

  • Page 22: Fixed Preinstalled Programs

    X S P R O S I N G L E C O N T R O L 3.1.2. Fixed preinstalled programs Here you can see a list of the preinstalled programs on the controller. With speed you can adjust the speed of the programs.

  • Page 23: Manuel Set Up

    Connectors: V-, V+, V-, V+ Terminal; 12/24V +, - Terminal; Data +, - In Terminal Data +, - Out Terminal, Mini Jack Mic; Mini Jack IR Eye Max quantity. XS Pro max 10 pcs linkabl Max distance of connection 50m max for he whole network.
  • Page 24 X S P R O S I N G L E C O N T R O L Importeur: Dekolight GmbH Auf der Hub 2 D-76307 Karlsbad-Ittersbach www.kapego.eu info@kapego.eu 12 / 12...
