Summary of Contents for Blumfeldt 10031453

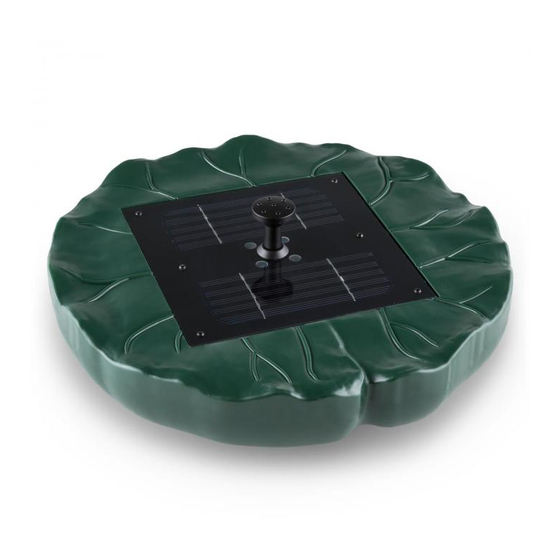

- Page 1 Solar-Springbrunnen Seerose 10031453...
- Page 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und An- wendungs- hinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemä- ßen Gebrauch entstehen, übernehmen wir keine Haftung.
-
Page 3: Aufbau Und Inbetriebnahme
Aufbau und Inbetriebnahme • Die Pumpe muss zunächst an der Unterseite des Solarspringbrunnens befestigt werden. Dazu muss lediglich der Schlauch auf die Öffnung in der Mitte aufgesetzt und mit ein wenig Kraft festgedrückt werden. • Im nächsten Schritt wird der Stromanschluss hergestellt. Der Schaumstoffeinsatz, der in dem Anschluss steckt, muss zunächst entfernt werden und kann zur Aufbewahrung in die Öffnung daneben eingesteckt werden. - Page 4 Übersicht: Aufbau der Pumpe...
- Page 5 Inbetriebnahme: Der Solarspringbrunnen kann mit der Styroporeinlage und der in der Wölbung „gefangenen“ Luft von alleine schwimmen. Es ist nicht erforderlich sonstige Maßnahmen zu ergreifen. Bauen Sie also lediglich den Solarspringbrunnen mit der Pumpe zusammen auf – wie zuvor beschrie- ben. Die Pumpe arbeitet nach einem effektiven zwei Stunden Zyklus.
- Page 6 Fernbedienung Nutzen Sie die mitgelieferten Fernbedienungen zum Steuern des Springbrunnens. Tastenbelegung: Timer Drücken Sie bis zu 4x (für 1 Stunde - 2 Stunden - 3 Stunden - 4 Stunden) Schalten Sie die LED-Beleuchtung ein bzw. aus. Hi/Mo Fontänen-Stil wechseln On/Off Ein-/Ausschalten...
-
Page 7: Reinigung Und Pflege
Reinigung und Pflege Um eine lange Lebensdauer und einen störungsfreien Betrieb zu gewährleisten, ist es wichtig, dass nachfolgende Wartungshinweise beachtet werden. Zur Wartung der Anlage ist nur geringer Aufwand erforderlich. • Schalten Sie zunächst die Pumpe ab, wenn Sie Wartungsarbeiten vornehmen wollen. •... -
Page 8: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Fehler / Problem Mögliche Ursache Lösung Pumpe fördert kein Filter ist mit Schmutz stark Reinigen Sie den Filter wie Wasser verunreinigt beschrieben Flügelrad ist verschmutzt Reinigen Sie die Pumpe wie beschrieben Düsen sind verschmutzt Spülen Sie die Düsen mit klarem Wasser aus Akku ist leer Die Pumpe muss 12 Stunden... -
Page 9: Technische Daten
Technische Daten Artikelnummer 10028061 Solarzellenleistung Maximale Pumpenspannung 6 V DC Gewicht Pumpe / Gesamt 0,1 kg / 0,7 kg Maximale Förderhöhe 0,5 m Reichweite Fernbedienung max. 10m Akku 3,7 V / 2000 mAH Wassertemperatur min. 4 °C Schutzart IP68 Lieferumfang Gerät, 2 x Fernbedienung, Bedienungsanleitung Hinweise zur Entsorgung Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem... -
Page 10: Safety Instructions
Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the instruction manual are not covered by our warranty and any liability. Safety Instructions •... -
Page 11: Assembly And Setup
Assembly and Set-Up • The pump has to be attached to the bottom side of the solar fountain. • Next, remove the foam cover that protects the DC connector. • Loosen the two small screws (see depicted below) and the hook, to lead the power cable through it. Fasten again. -
Page 12: Assembling The Pump
Overview Assembling the Pump Placing in Service / Adjusting: • Turn the water speed valve clockwise to increase the water fountain. • Insert the fountain holder into the opening on the top, then attach one of the supplied nozzles to it. Alternatively, you can also directly attach the narrow nozzle, resulting in a rather plain, straight water jet. -
Page 13: Remote Control
Remote Control Use the supplied RC to control the fountain functions: Timer Press up to 4 times (for fountain operation of 1hrs - 2hrs - 3hrs - 4hrs) Switch the LEDs on/off. Hi/Mo Change the fountain style. On/Off... -
Page 14: Cleaning And Care
Cleaning and Care To ensure long durability and failure-free operation, please • Always switch the pump off and disconnect from the mains socket before carrying out any maintenance works. • Be careful when pulling the appliance out of your pond. •... -
Page 15: Troubleshooting
Troubleshooting Problem Possible cause Solution Pump does not work/ Filter is clogged. Rinse with clear water as de- scribed does not transport above any water. Impeller is clogged / dirty. Nozzle is clogged / dirty. Battery is exhausted. Charging can only be done by sunlight. -
Page 16: Technical Data
Technical Data Item number 10028061 Solar cell power output Rated power 6V DC Weight Pump 0,1kg / 0,7kg HMax 0,5m RC Range max. 10m Battery (Rechargeable) 3,7V / 2000mAH Water temp. min. 4°C IP Rating IP68 Scope of delivery Device, 2 x remote control, instruction manual Hints on Disposal According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste.
