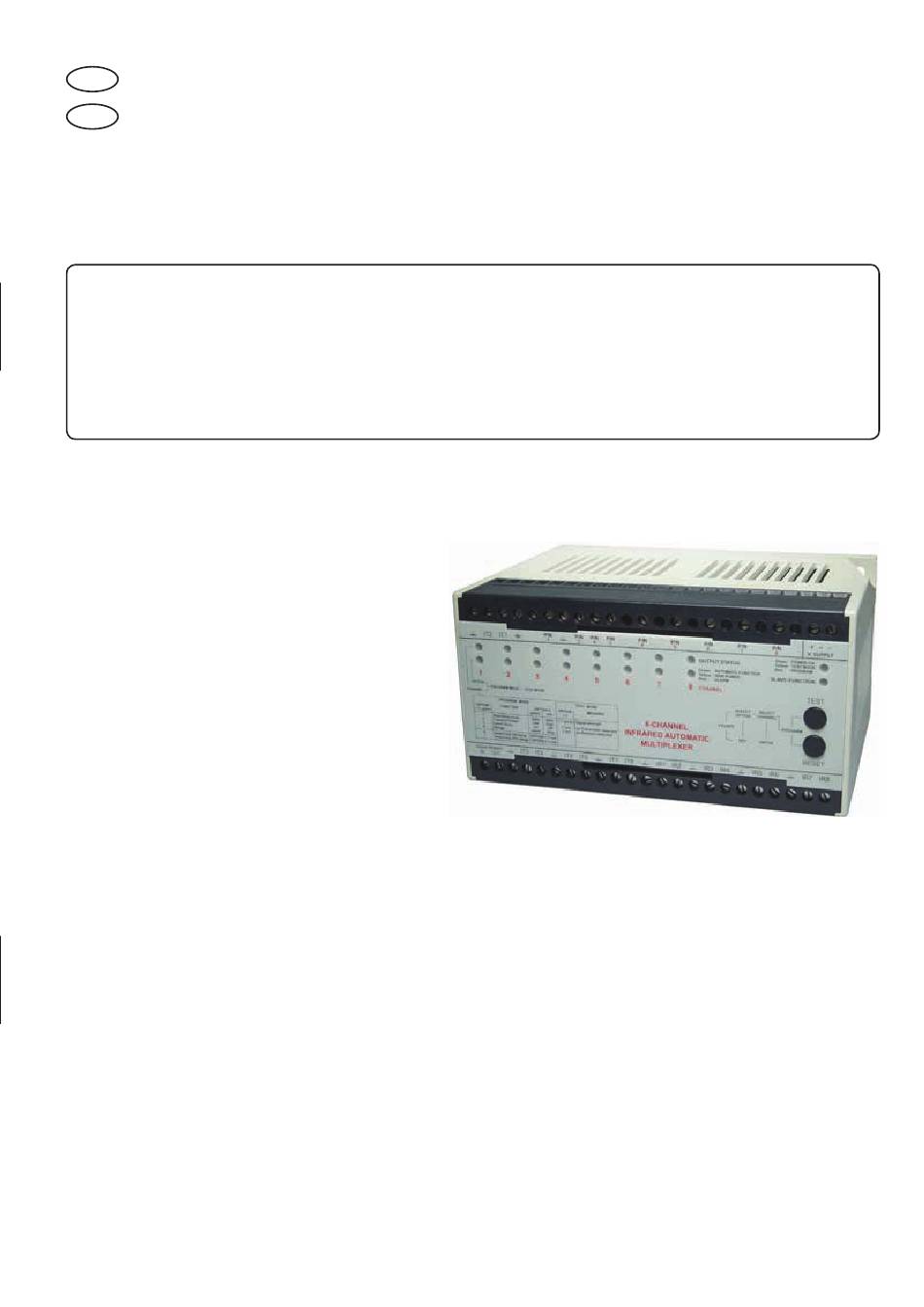

- Page 1 Betriebsanleitung Operating instructions 8-Kanal Lichtschranken Multiplexer 8-channel light barrier multiplexer IMX-A840 Version 4.0 Abbildung ähnlich Picture similar OI200806DE/EN_08/2020...
- Page 2 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 Sicherheitshinweise Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. • Der Einsatz dieser Lichtschranken ist nicht zulässig für Anwendungen, bei denen die Sicherheit von Personen von der Gerätefunktion abhängt.
- Page 3 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 Bestellbezeichnung Achtung! Betriebsspannung Modell Geräte mit Wechselspannungsversorgung sind galvanisch 230 V AC IMX-A840/230VAC vom Versorgungsnetz getrennnt. Eine sekundärseitige Erdung ist vorzunehmen. Beim synchronisierten Betrieb 115 V AC IMX-A840/115VAC mehrerer Geräte (Master/Slave) wird eine räumlich 24 V AC IMX-A840/24VAC benachbarte Anordnung empfohlen, um die erforderlichen 24 V DC...
- Page 4 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 Auswahl der Sensoren Kanal Nr. 6 Nr. 7 Zum Betrieb des Multiplexers wird pro Kanal immer ein Nr. 8 Nr. 9 Sender und ein Empfänger benötigt. Hierzu ist der für die Nr. 10 Nr. 11 Anwendung geeignete Sensor auszusuchen.
- Page 5 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 10.2 Grundleistung (transmit power) Sollte nach dem Einschalten die Multifunktionsanzeige H10 bis H17 für einen Kanal rot leuchten (ALARM) Die Grundleistung ist ein voreingestellter Leistungswert der so ist die Sichtverbindung zwischen Sender und angibt, wie der Vertärker die Sendeleistung regelt, bzw. den Empfänger des entsprechenden Kanals unterbrochen Schaltpunkt vom Schaltausgang festlegt.
- Page 6 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 zeigt die Streckeninformationen (siehe unten) an. Beim einzelnen Funktionen leuchten folgende Anzeigen: nochmaligen Drücken von S1 (TEST) schaltet die Anzeige - Schaltfunktion (H10 leuchtet grün) auf den Kanal 2. Wenn die Informationen vom letzten Kanal Hellschaltung: H17 leuchtet grün angezeigt werden und nochmals S1 betätigt wird, wechselt Dunkelschaltung:...
-
Page 7: Master/Slave-Betrieb
Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 12.4 Servicebetrieb Die Betriebsmodusanzeige H9 blinkt langsam rot. Der Servicebetrieb dient zum Laden der Werkseinstellungen. Alle kanalspezifischen Einstellungen des Gerätes werden in einem EEPROM gespeichert, damit sie auch nach Netzausfall erhalten bleiben. Da für das Beschreiben dieses Speichers eine Zeitspanne von einigen Millisekunden erfordert, wäre ein Ausfall der Betriebsspannung während des Schreibvorganges möglich. - Page 8 Betriebsanleitung 8-Kanal Lichtschranken Multiplexer IMX-A840 14. Technische Daten (bei 20 °C) Betriebsspannung AC-Geräte 230 V AC, 115 V AC, 24 V AC / ±10% / 10 VA Betriebsspannung DC-Geräte 24 V DC / ± 10% / 10 W Messverfahren moduliertes IR-Licht Maximale Reichweite (Einweg) Empfänger IRL-...
-
Page 9: Security Notes
Operating Instructions 8-channel light barrier multiplexer IMX-A840 Security notes When material damaged or personal injury, because of improper use or disregarding of security notes, the manufacturer do not undertake any liability. In this causes, any warranty claim expired. • The use of these light barriers are not allowed in applications, when the security of persons depend on the device function. -
Page 10: Voltage Supply
Operating Instructions 8-channel light barrier multiplexer IMX-A840 Connections Transmitter (IT...) Eight infrared transmitters can be connected to one 8-channel Wires are connected with two rows of 23 terminals (see multiplexer. Connect the transmitters as shown in table 1. picture 1). Transmitter Plus (red) Ground (black) -
Page 11: Installation
Operating Instructions 8-channel light barrier multiplexer IMX-A840 Operation Modes Terminology Alarm output (ALARM) The Alarm output has 24 The device has 4 basic operation modes: V DC output voltage and Normal mode a maximum current value This is the standard operating mode of the amplifier that from 5 mA (AC-Devices) and is always active at power-up and after pressing the reset 100 mA (DC-Devices). -
Page 12: Operating Procedure
Operating Instructions 8-channel light barrier multiplexer IMX-A840 on the selected channels for 2 seconds after any switching (OUTPUT STATUS) indicate the state of the transistors. H10 event on any of the 8 channels. to H17 (AUTOMATIC-FUNCTION) indicate the state of the A typical application for the IMX-A840 is object scanning. -
Page 13: Programming Mode
Operating Instructions 8-channel light barrier multiplexer IMX-A840 12.3 Programming mode 2 s delay time: H11 lights red 3 s delay time: H12 lights red Normal operating 4 s delay time: H13 lights red mode 5 s delay time: H14 lights red S1 &... -
Page 14: Master/Slave Operation
Operating Instructions 8-channel light barrier multiplexer IMX-A840 12.5 Error after self test The operation mode display H9 is flashing red. After turning on, the device starts a self test. If there is an internal error, the multiplexer displays this with the flashing red LED H9 and goes inoperative. - Page 15 Operating Instructions 8-channel light barrier multiplexer IMX-A840 14. Technical Data (at 20 °C) Supply voltage AC-device 230 V AC, 115 V AC, 24 V AC / ±10% / 10 VA Supply voltage DC-device 24 V DC / ± 10% / 10 W Operating basis modulated IR-light Maximum Range (through beam)
- Page 16 Pantron Instruments GmbH Süllbergstraße 3-5 31162 Bad Salzdetfurth Germany Tel. +49 (0) 5063 / 9591-0 +49 (0) 5063 / 9591-55 E-mail sales@pantron.de Internet www.pantron.de...
