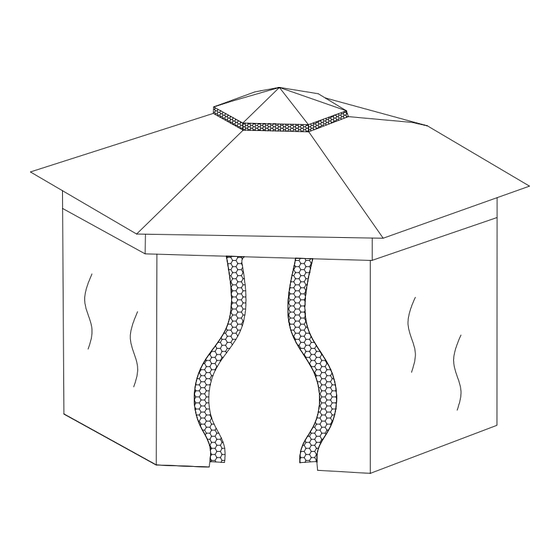

  • Page 1 Bruksanvisning Manual/Bruksanvisning/Gebrauchsanweisung Paviljong Paviljong / Pavillon / Pavillon SANTORINI Item no. 626701400101...

  • Page 2: Safety Instructions

    Thank you for choosing to Read through the entire manual purchase a product from Rusta! before installation and use! Pavilion Santorini Read the user manual carefully to make sure that the product is assembled, used and maintained correctly, as described in the instructions in this user manual. Keep the user manual for future reference.

  • Page 3: Care And Maintenance

    CARE AND MAINTENANCE • Check the pavilion regularly for signs of instability or wear. Do not use the pavilion is it is damaged or shows signs of instability. Regularly tighten the pavilion’s screws to ensure its stability. • Clean the pavilion by wiping it with a soft, damp cloth. Do not use abrasive cleaners on the pavilion.
  • Page 4 Pole Wall support Roof pole Roof Pole Roof cover extender, roof Roof cover extender, top Top connector Support bracket outside Support bracket inside Foot for pole Foot cover Screw M6x15 mm x 49 Screw M6x35 mm Screw M6x45 mm x 25 Washer x 86 Wall hook...
  • Page 5 • Before starting assembly: Remove all parts from the packaging and sort them using the assembly instructions. • If the pavilion is not complete after careful checking, please contact Rusta’s Customer Service. • The pavilion should only be assembled in calm weather.
  • Page 6 • Take two wall supports B and attach support bracket H on the outside of the pole. Use screw N. The washer must be on the outside. • Take support bracket I and attach it on the inside of the pole. Use six screws L. The washer P should be on the inside.
  • Page 7 • Take one pole A and set it next to wall support B. Secure the support bracket H on the outside of the pole. Use screw N and washer P. • Continue around the pavilion as per steps 2 & 3 until the pavilion is able to stand upright. Once the pavilion has been erected, you can tighten all the screws, see Figure 5.
  • Page 8 NOTE! Max. weight suspension hook: 15 kg • Attach the suspension hook for the top connector V to the top connector G.
  • Page 9 • Take roof pole C and click it into the top connector G. • Then attach roof pole C at each corner pole using screw M. Use washer P between them and finish with nut O. • Attach all roof cover extenders E to each pole. •...
  • Page 10 • Take top cover R and lay this over the top connector. • Take roof cover S and lay this over the entire pavilion.
  • Page 11 • Attach the roof cover at every corner of the pavilion. • Once the roof cover is attached at every corner, you can walk around and tighten the roof cover using the extenders, which have two different tensioning positions. • Do the same for the top cover. •...
  • Page 12 • There is a prepared hole in each wall support B. Wall hook Q should be inserted here. • There should be 10 wall hooks Q between two poles for wall T. • There should be 10 wall hooks Q between two poles for mosquito net U. •...

  • Page 13: Right Of Complaint

    RIGHT OF COMPLAINT By law the product must be returned to the place of purchase along with the original receipt in the event of a complaint. The user is liable for any damage to the product that is caused by not using the product for its intended purpose or by not following this user manual correctly.
  • Page 14 Tack för att du valt att Läs igenom hela bruksanvisningen köpa en produkt från Rusta! innan montering och användning! Paviljong Santorini Läs bruksanvisningen noggrant och se till att produkten installeras, används och under- hålls på rätt sätt enligt instruktionerna. Spara bruksanvisningen för senare bruk.

  • Page 15: Skötsel Och Underhåll

    SKÖTSEL OCH UNDERHÅLL • Kontrollera regelbundet paviljongen efter tecken på instabilitet eller slitage. Använd inte paviljongen om den är skadad eller visar tecken på instabilitet. Efterdra regelbundet paviljongens skruvar för att säkra dess stabilitet. • Rengör paviljongen genom att torka av med en mjuk, fuktig trasa. Använd inte slipande rengöringsmedel för att rengöra paviljongen.
  • Page 16 Antal Stolpe Väggbalk Takbalk Takbalk Takduksförlängare tak Takduksförlängare topp Takfäste Balkfäste utsida Balkfäste insida Fot til stolpe Kåpa till fot Skruv M6x15 mm x 49 Skruv M6x30 mm Skruv M6x45 mm x 25 Mutter Bricka x 86 Väggkrok x 125 Toppduk Takduk Vägg...
  • Page 17 MONTERING • Läs igenom hela monteringsanvisningen innan montering påbörjas. • Till monteringen krävs 2–3 vuxna personer. • Innan montering påbörjas: Ta ut alla delar ur förpackningen och sortera dem med hjälp av monteringsanvisningen. • Skulle paviljongen trots noggrann kontroll inte vara komplett, ber vi dig att kontakta Rustas kundtjänst.
  • Page 18 • Tag två stycken väggbalkar B och fäst balkfäste H på utsidan av stolpen. Använd skruv N. Brickan ska sitta på utsidan. • Tag balkfäste I och sätt denna på insidan av stolpen. Använd sex stycken skruv L. Bricka P ska sitta på...
  • Page 19 • Tag en stolpe A och ställ denna intill väggbalk B. Sätt fast balkfäste H på utsidan av stolpen. Använd skruv N och bricka P. • Fortsätt runt paviljongen enligt steg 2 och 3, tills Paviljongen kan stå. När Paviljongen står på plats kan alla skruvar dras åt, se steg 5 nedan. •...
  • Page 20 OBS! Max vikt upphängningskrok: 15 kg • Sätt fast upphängningskrok till täkfäste V i takfäste G...
  • Page 21 • Tag talkbalk C och klicka i dessa i takfäste G. • Fäst sedan talkbalk C vid varje stolpe med skruv M. Använd bricka P emellan och avsluta med mutter O. • Sätt fast alla takduksförlängare E vid varje stolpe. •...
  • Page 22 • Ta topduk R och lägg denna över takfästet. • Ta takduk S och lägg denna över hela paviljongen.
  • Page 23 • Fäst takduken i varje hörn av paviljongen. • Först efter takduken sitter fast i alla hörn, kan man gå runt och spänna takduken med hjälp av takduksförlängarna som har två olika lägen att spännas. • Gör samma sak på topduken. •...
  • Page 24 • I varje väggbalk B finns ett färdigt hål på varje balk. I denna ska väggkrok Q föras in. • Det ska vara 10st väggkrok Q mellan två stolpar för vägg T. • Det ska vara 10st väggkrok Q mellan två stolpar för myggnät U. •...
  • Page 25 REKLAMATIONSRÄTT Enligt gällande lag ska produkten vid reklamation lämnas in på inköpsstället och originalkvitto bifogas. Användaren är ansvarig för eventuella skador på produkten om produkten använts till ändamål den inte är avsedd för eller om bruksanvisningen inte följts. Reklamationsrätten gäller i sådant fall inte. INFORMATION OM MILJÖFARLIGT AVFALL Uttjänt produkt ska hanteras separat från hushållsavfall och lämnas in för återvinning...
  • Page 26 Takk for at du valgte å kjøpe et Les gjennom hele bruksanvisningen produkt fra Rusta! før installasjon og bruk! Paviljong Santorini Les bruksanvisningen nøye og sørg for at produkten monteres, brukes og vedlikeholdes riktig i henhold til instruksjonene. Ta vare på bruksanvisningen for fremtidig bruk.

  • Page 27: Rengjøring Og Vedlikehold

    RENGJØRING OG VEDLIKEHOLD • Kontroller paviljongen regelmessig etter tegn på ustabilitet eller slitasje. Paviljongen må ikke brukes hvis den er skadet eller viser tegn på ustabilitet. Dra til skruene på paviljongen med jevne mellomrom for at konstruksjonen skal holde seg stabil. •...
  • Page 28 Antall Stolpe Veggbjelke Takbjelke Takbjelke Takduksforlenger, tak Takduksforlenger, topp Takfeste Bjelkefeste, utside Bjelkefeste, innside Fot til stolpe Kåpe til fot Skrue M6x15 mm x 49 Skrue M6x30 mm Skrue M6x45 mm x 25 Mutter Brett x 86 Veggkrok x 125 Toppduk Takduk Vegg...
  • Page 29 MONTERING • Les gjennom hele monteringsanvisningen før du begynner monteringen. • Til monteringen kreves det 2–3 voksne personer. • Før du begynner monteringen: Ta ut alle delene av emballasjen og sorter dem ved hjelp av monteringsanvisningen. • Dersom paviljongen til tross for nøye kontroll ikke er komplett, ber vi deg kontakte Rustas kundetjeneste.
  • Page 30 • Ta to veggbjelker B og fest bjelkefeste H på utsiden av stolpen. Bruk skrue N. Skiven skal sitte på utsiden. • Ta bjelkefeste I og sett denne på innsiden av stolpen. Bruk seks skruer L. Skiven P skal sitte på innsiden.
  • Page 31 • Ta en stolpe A og sett denne inntil veggstolpe B. Sett fast bjelkefeste H på utsiden av stolpen. Bruk skrue N og skive P. • Fortsett rundt paviljongen ifølge trinn 2 og 3 til paviljongen kan stå. • Når paviljongen står på plass, kan du stramme alle skruene, se trinn 5. •...
  • Page 32 OBS! Max vekt opphengskrok: 15 kg • Fest opphengskrok til takfeste V i takfeste G.
  • Page 33 • Ta tak i takbjelke C og klikk denne inn i takfeste G. • Fest deretter takbjelke C i hver stolpe med skrue M. Bruk skive P imellom, og avslutt med mutter O. • Fest alle takduksforlengere E ved hver stolpe. •...
  • Page 34 • Ta toppduk R og legg den over takfestet. • Ta takduk S og legg den over hele paviljongen.
  • Page 35 • Fest takduken i hvert hjørne av paviljongen. • Først når takduken sitter fast i hvert hjørne, kan du gå rundt og stramme takduken ved hjelp av takduksforlengerne som har to ulike strammeinnstillinger. • Gjør det samme på toppduken. • Finn frem vegg T og myggnett U. Fest veggkroken P i hvert opphengsbånd.
  • Page 36 • I hver veggbjelke B finnes det et forhåndsboret hull på hver bjelke. I dette skal veggkrok Q settes inn. • Det skal være 10 veggkroker Q mellom to stolper for vegg T. • Det skal være 10 veggkroker Q mellom to stolper for myggnett U. •...
  • Page 37 REKLAMASJONSRETT I henhold til gjeldende lov skal produktet ved reklamasjon leveres inn på kjøpsstedet med maskinstemplet kvittering vedlagt. Brukeren er ansvarlig for eventuelle skader på produktet dersom produktet brukes til noe annet enn det som er tiltenkt, eller dersom bruksanvisningen ikke følges. I slike tilfeller bortfaller reklamasjonsretten. INFORMASJON OM FARLIG AVFALL Utslitt produkt skal ikke kastes i husholdningsavfall, men leveres til gjenvinning i henhold til lokale...
  • Page 38 Danke, dass Sie sich für den die gesamte Gebrauchsanleitung Kauf eines Produktes von durchlesen! Rusta entschieden haben! Pavillon Santorini Lesen Sie die Gebrauchsanleitung sorgfältig durch. Achten Sie darauf, dass das Produkt gemäß der Gebrauchsanleitung installiert, verwendet und gewartet wird. Bewahren Sie die Gebrauchsanweisung für eine evtl.

  • Page 39: Wartung Und Pflege

    • Der Dachbezug muss gespannt sein. • Sammelt sich bei Regen Wasser auf dem Dach, muss dieses beseitigt werden. • Bei starkem Wind und/oder kräftigem Regen darf der Pavillon nicht benutzt werden. • Bei Gefahr für schlechtes Wetter nehmen Sie den Dachbezug oder mögliche Wände/Insektenschutze ab.
  • Page 40 Anzahl Stange Wandträger Dachträger Dachbahnverlängerung Dach Dachbahnverlängerung Spitze Dachbefestigung Trägerbefestigung außen Trägerbefestigung innen Fuß für Stange Abdeckung für Fuß Schraube M6x15 mm x 49 Schraube M6x30 mm Schraube M6x45 mm x 25 Mutter Unterlegscheibe x 86 Wandhaken x 125 Oberstoff Dachbahn Wand Insektenschutz...

  • Page 41: Montage

    Montageanleitung. • Sollte der Pavillon trotz sorgfältiger Kontrolle nicht komplett sein, kontaktieren Sie bitte den Kundendienst von Rusta. • Der Pavillon darf nur bei ruhigen Wetter aufgebaut werden. • Stellen Sie sicher, dass es genügend Platz für den Pavillon gibt, bevor der Aufbau beginnt.
  • Page 42 • Nehmen Sie zwei Wandträger B und befestigen Sie die Trägerbefestigung H auf der Außenseite der Stange. Verwenden Sie die Schraube N. Die Unterlegscheibe muss auf der Außenseite sitzen. • Nehmen Sie die Trägerbefestigung I und setzen Sie diese auf die Innenseite der Stange. Verwenden Sie sechs Schrauben L.
  • Page 43 • Nehmen Sie eine Stange A und legen Sie diese an den Wandträger B. Bringen Sie die Trägerbefestigung H auf der Außenseite der Stange an. Verwenden Sie Schraube N und Unterlegscheibe P. • Verfahren Sie so rund um den Pavillon wie in Schritt 2 und 3, bis der Pavillon stehen kann. Wenn der Pavillon an Ort und Stelle ist, werden alle Schrauben festgezogen, siehe Abbildung 5.
  • Page 44 HINWEIS! Höchstgewicht Aufhängehaken: 15 kg • Bringen Sie den Haken der Dachbefestigung V in der Dachbefestigung G an.
  • Page 45 • Nehmen Sie den Dachträger C und klicken Sie diesen in die Dachbefestigung G. • Befestigen Sie dann den Dachträger C an jeder Stange mit Schraube M. Verwenden Sie Unterlegscheibe P dazwischen und beenden Sie mit der Mutter O. • Bringen Sie alle Dachbahnverlängerungen E an jeder Stange an. •...
  • Page 46 • Nehmen Sie den Oberstoff R und legen Sie diesen über die Dachbefestigung. lon. • Nehmen Sie die Dachbahn S und legen Sie diese über den gesamten Pavil...
  • Page 47 • Befestigen Sie in jeder Ecke des Pavillons die Dachbahn. • Erst nachdem die Dachbahn in allen Ecken befestigt ist, kann man die Dachbahn mithilfe der Dachbahnverlängerung spannen, die zwei verschiedene Lagen zum Spannen hat. • Verfahren Sie ebenso mit dem Oberstoff. •...
  • Page 48 • In jedem Wandträger B befindet sich ein vorbereitetes Loch für jeden Träger. In dieses wird der Wandhaken P eingesetzt. • Es müssen 10 Wandhaken Q zwischen zwei Stangen für die Wand T sein. • Es müssen 10 Wandhaken Q zwischen zwei Stangen für den Insektenschutz U sein. •...
  • Page 49 REKLAMATIONSRECHT Nach geltendem Recht wird das Gerät bei Reklamation in die Verkaufsstelle zurückge- bracht. Der Originalbeleg muss beigefügt werden. Für Schäden, die durch nicht bestim- mungs- und unsachgemäßen Gebrauch entstanden sind, ist der Käufer verantwortlich. In diesen Fällen verliert das Reklamationsrecht seine Gültigkeit. INFORMATIONEN ÜBER UMWELTGEFÄHRLICHEN ABFALL Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss je nach den kommunalen...
