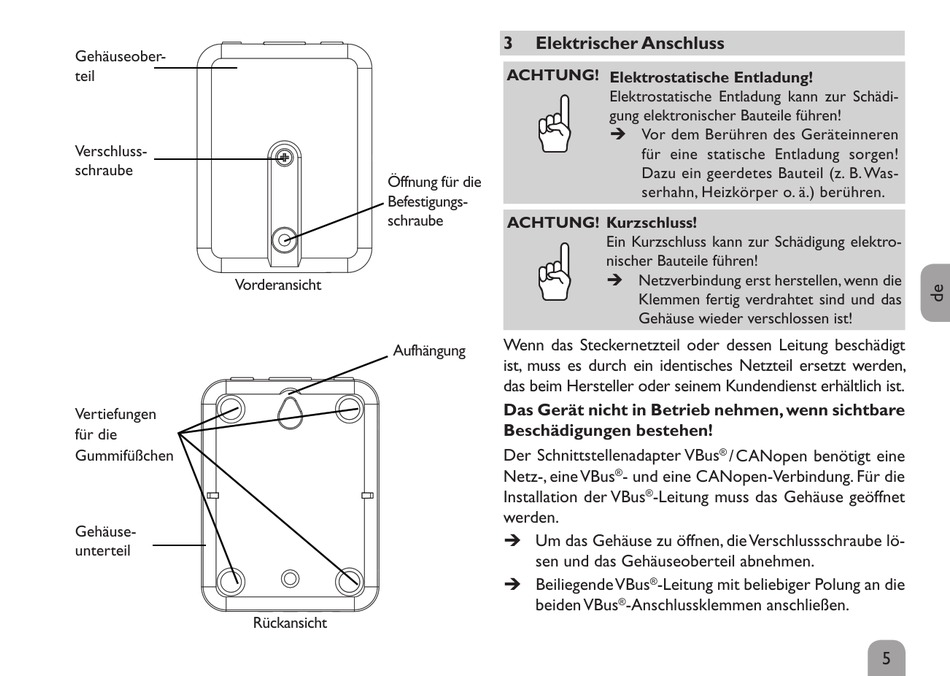

Gehäuseober-
teil
Verschluss-
schraube
Vorderansicht
Vertiefungen
für die
Gummifüßchen
Gehäuse-
unterteil
Rückansicht
3

Elektrischer Anschluss

ACHTUNG! Elektrostatische Entladung!
Öffnung für die
Befestigungs-
schraube
ACHTUNG! Kurzschluss!
Wenn das Steckernetzteil oder dessen Leitung beschädigt
Aufhängung
ist, muss es durch ein identisches Netzteil ersetzt werden,
das beim Hersteller oder seinem Kundendienst erhältlich ist.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare
Beschädigungen bestehen!
Der Schnittstellenadapter VBus
Netz-, eine VBus
Installation der VBus
werden.
Î Um das Gehäuse zu öffnen, die Verschlussschraube lö-
sen und das Gehäuseoberteil abnehmen.
Î Beiliegende VBus
beiden VBus
Elektrostatische Entladung kann zur Schädi-
gung elektronischer Bauteile führen!
Î Vor dem Berühren des Geräteinneren
für eine statische Entladung sorgen!
Dazu ein geerdetes Bauteil (z. B. Was-
serhahn, Heizkörper o. ä.) berühren.
Ein Kurzschluss kann zur Schädigung elektro-
nischer Bauteile führen!
Î Netzverbindung erst herstellen, wenn die
Klemmen fertig verdrahtet sind und das
Gehäuse wieder verschlossen ist!
/ CANopen benötigt eine
®
- und eine CANopen-Verbindung. Für die
®
-Leitung muss das Gehäuse geöffnet
®
-Leitung mit beliebiger Polung an die
®
-Anschlussklemmen anschließen.
®
