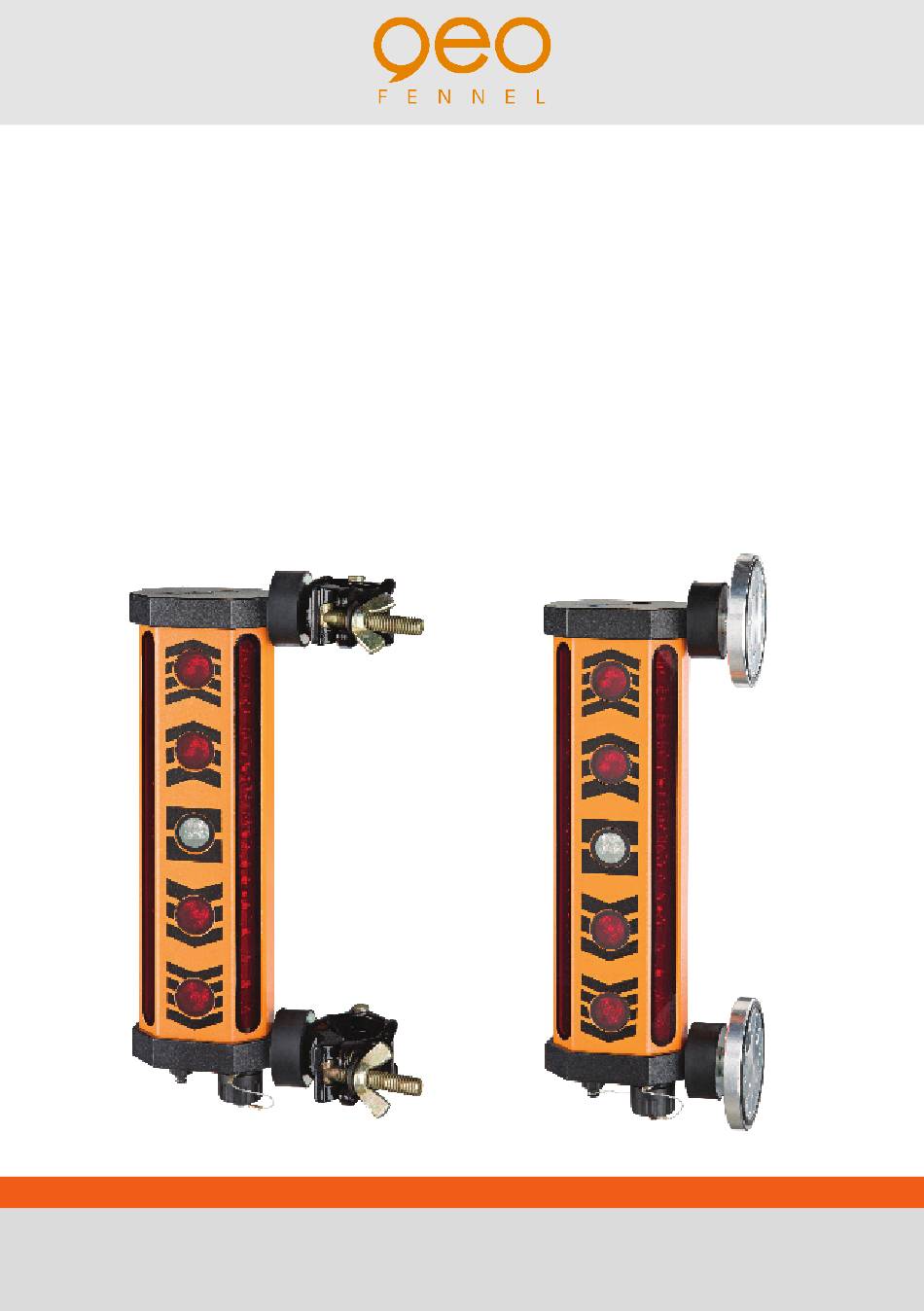

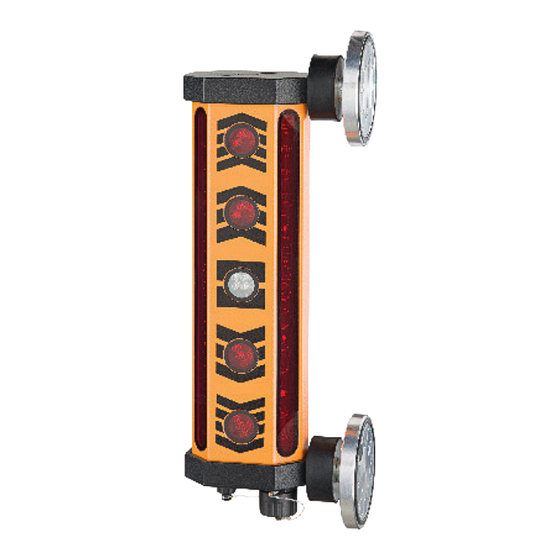

- Page 1 DE | EN | FR FMR 700 BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
- Page 2 Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sich erheitshinweise vor der Inbetriebnahme aufmerksam durch.
-
Page 3: Optionales Zubehör
Technische Daten Genauigkeit fein ±2 mm - ±10 mm Genauigkeit grob ±5 mm - ±23 mm Stromversorgung 7 ,2V NiMH / 2500 mAh Betriebsdauer 40 h Ladezeit 15 h Schutzklasse IP 66 Temperaturbereich -20°C - +50°C Abmessungen 376 x 180 x 49 mm Gewicht 3,1 kg MERKMALE... -
Page 4: Bedienung
BEDIENELEMENTE AN-/AUS-Schalter Ladebuchse Empfangsfenster (4 x) LED-Display Fixierungsmagnete Ladekontrollleuchte Abdeckung Ladebuchse Buchse für Verbindungskabel zu FRP 707 oder für 12/24V Autobatteriekabel Buchse für Verbindungskabel zu FMR 706 Fernanzeige 10. LED-Display Empfänger FRP 707 Halter FMR 706 12. Klemmschraube 13. Buchse für 12/24V Batterieanschluss FMR 706 + FRP 707 = SET FMR 700 14. -
Page 5: Led-Anzeige
BEFESTIGUNG Der FMR 706 ist mit Klammern und Magneten zur direkten Befestigung am Löffelstiel ausgestattet. EINSCHALTEN Den EIN/AUS-Schalter 1x drücken; alle LEDs blinken. Der Empfänger befindet sich im Modus „Genau- igkeit grob“ . Durch jeweiliges Drücken von EIN/AUS gelangt man in den Modus fein oder grob. GENAUIGKEITSSTUFEN Umschaltung mit EIN/AUS FEIN... -
Page 6: Bestimmungsgemässe Verwendung
SICHERHEITSHINWEISE BESTIMMUNGSGEMÄSSE VERWENDUNG Empfang des Laserstrahls von Rotationslasern. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. -
Page 7: Warn- Und Sicherheitshinweise
HAFTUNGSAUSSCHLUSS Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan- leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen- der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. - Page 8 Dear customer, Thank you for your confidence in us having purchased a geo-FENNEL instrument. This manual will help you to operate the instrument appropriately. Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a longtime and reliable operation.
-
Page 9: Optional Accessory
Technical Data Accuracy fine ±2 mm - ±10 mm Accuracy coarse ±5 mm - ±23 mm Power supply 7 ,2V NiMH / 2500 mAh Operating time 40 h Charging time 15 h Dust / water protection IP 66 Temperature range -20°C - +50°C Dimensions 376 x 180 x 49 mm... -
Page 10: Operation
FEATURES ON/OFF switch Charging socket Receiving windows (4 x) LED display Fixing magnets Charging indicator LED Cover of the charging socket Socket for connection cable to the FRP 707 or for the 12/24V battery cable Socket for connection cable to the FMR 706 10. -
Page 11: Power Off
CONNECTION TO THE EXCAVATOR The FMR 706 is equipped with screw clamps and strong magnets for the attachment. POWER ON Press the ON/OFF switch once – all LEDs are flashing. After switching on the FMR 706 is it in the coarse detection mode. Press the ON/OFF switch again to switch between the fine and the coarse detection mode. -
Page 12: Safety Notes
SAFETY NOTES INTENDED USE OF THE INSTRUMENT Detection of rotating laser signals. CARE AND CLEANING Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp the cloth with some water. If the instrument is wet clean and dry it carefully. Pack it up only if it is per- fectly dry. -
Page 13: Exceptions From Responsibility
EXCEPTIONS FROM RESPONSIBILITY The user of this product is expected to follow the instructions given in the user manual. Although all instruments left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the product’s accuracy and general performance. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or intentional usage or misuse including any direct, indirect, consequential damage, and loss of profits. -
Page 14: Livré Comme Suit
Cher client, Nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre nouvel instrument geo-FENNEL. Les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. Nous vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice avant la mise en service de votre appareil. -
Page 15: Caractéristiques
Données techniques Précision fine ±2 mm - ±10 mm Précision large ±5 mm - ±23 mm Alimentation en courant 7 ,2V NiMH / 2500 mAh Autonomie 40 h Temps de charge 15 h Étanchéité IP 66 Plage de température -20°C - +50°C Dimensions 376 x 180 x 49 mm Poids... -
Page 16: Opération
DESCRIPTION Bouton MARCHE/ARRÊT Douille de charge Fenêtres de réception (4 pièces) Écran LED Aimants de fixation LED témoin de charge Cache de la douille de charge Douille pour la connexion du câble pour le FRP 707 ou pour le câble batterie 12/24V Douille pour la connexion du câble jusqu‘au Report cabine FMR 706... - Page 17 FIXATION SUR L ‘ENGIN La FMR 706 est équipée d‘aimants et de colliers pour la fixer sur l‘engin. METTRE EN MARCHE Presser une fois sur le bouton MARCHE/ARRÊT; tous les voyants doivent se mettre à clignoter. Maintenant la FMR 706 est en mode précision large. Presser le bouton MARCHE/ARRÊT encore une fois pour passer du mode précision large au mode précision fine.
-
Page 18: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ UTILISATION CONFORME AUX PRESCRIPTIONS Détection du signal des lasers rotatifs. NETTOYAGE / REMISAGE (à l‘état humide) Essuyer l’instrument mouillé, humide ou sali en le frottant uniquement avec un tissu de nettoyage. Quant à l’optique, la nettoyer avec un tissu fin comme p. ex. un tissu feutré de lunettes. Ne jamais remi- ser un instrument humide dans un coffret fermé! Le laisser sécher auparavant au moins pendant un jour dans un local chauffé! Transport seulement dans l‘étui original. -
Page 19: Exclusion De La Responsabilité
EXCLUSION DE LA RESPONSABILITÉ 1. L ‘utilisateur de ce produit est tenu de respecter ponctuellement les instructions du mode d‘emploi. Tous les instruments ont été très soigneusement vérifiés avant leur livraison. Toutefois, l‘utilisateur devra s‘assurer de la précision de ce niveau avant chaque emploi. 2. - Page 20 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 01/2015 www.geo-fennel.de Precision by tradition.
