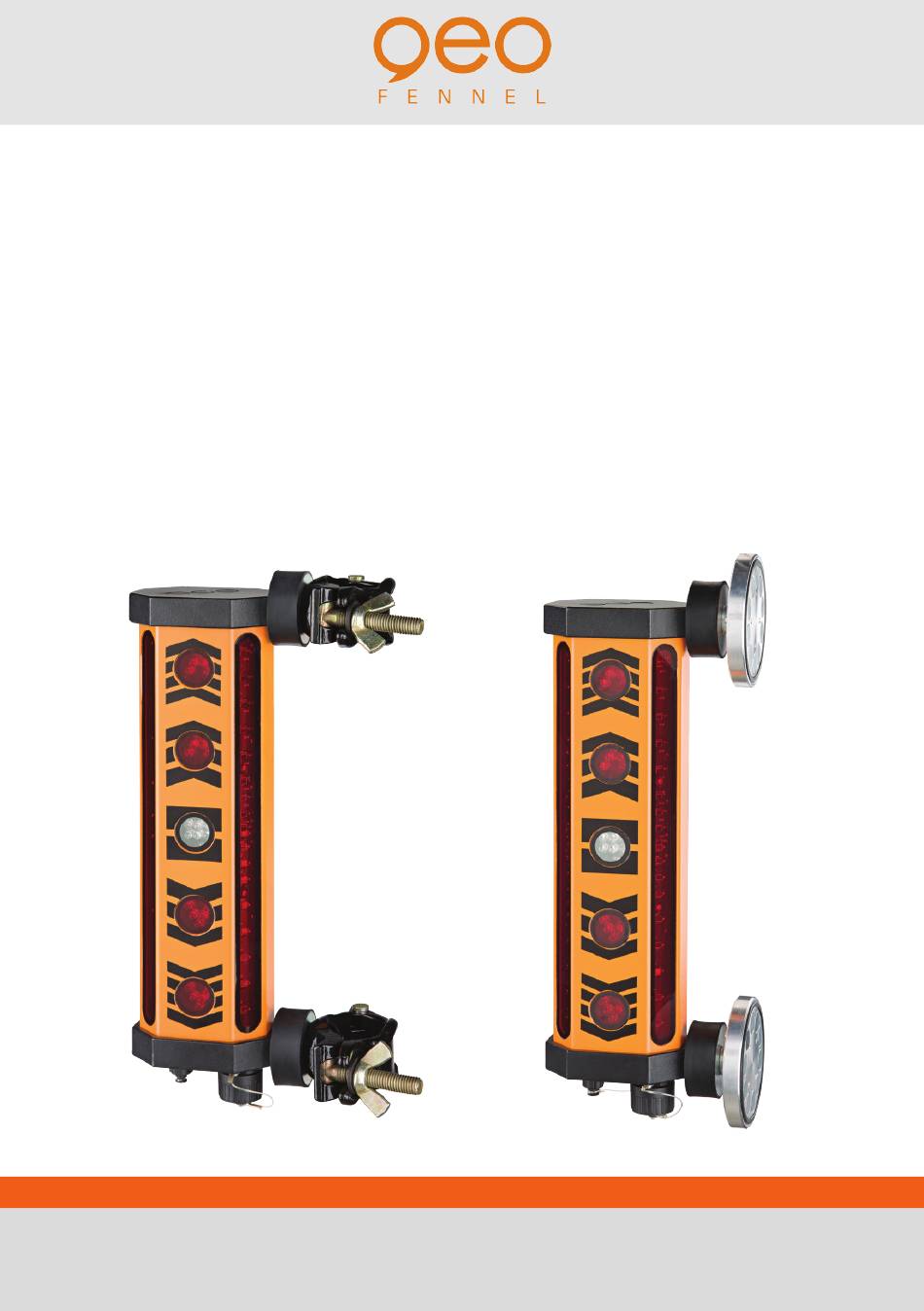

- Page 1 DE | EN | FR FMR 700 Bedienungsanleitung user Manual Mode d‘eMploi www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
- Page 2 Kunde, vielen dank für das Vertrauen, welches sie uns beim erwerb ihres neuen geo-FENNEL-gerätes ent- gegengebracht haben. dieses hochwertige Qualitätsprodukt wurde mit größter sorgfalt produziert und qualitätsgeprüft. die beigefügte anleitung wird ihnen helfen, das gerät sachgemäß zu bedienen. Bitte lesen sie ins- besondere auch die sich erheitshinweise vor der inbetriebnahme aufmerksam durch.
-
Page 3: Optionales Zubehör
Technische Daten genauigkeit fein ±2 mm - ±10 mm genauigkeit grob ±5 mm - ±23 mm akku 7 ,2V niMH / 2500 mah Betriebsdauer 40 h ladezeit 15 h temperaturbereich -20°C - +50°C abmessungen 376 x 180 x 49 mm gewicht 3,1 kg MerKMale... -
Page 4: Bedienung
BEDIENELEMENTE an-/aus-schalter empfangsfenster (4 stück) led-display Fixierungsmagnete ladekontrollleuchte Buchse für Verbindungskabel zu Frp 707 oder für 12/24V Batteriekabel oder ladekabel Buchse für Verbindungskabel zu FMr 706 led-display Halter 10. Klemmschraube Buchse für 12/24V Batterieanschluss empfänger FMr 706 Fernanzeige Frp 707 12. -
Page 5: Led-Anzeige
BeFestigung der FMr 706 ist mit Klammern und Magneten zur direkten Befestigung am löffelstiel ausgestattet. einsCHalten ein/aus-schalter 1x drücken, alle leds blinken. empfänger befindet sich im Modus „genauigkeit grob“ . durch jeweiliges drücken von ein/aus gelangt man in den Modus fein oder grob. genauigKeitsstuFen umschaltung mit ein/aus Fein = die inneren leds „a“... - Page 6 SIchERhEITShINwEISE uMgang und pFlege Messinstrumente generell sorgsam behandeln. nach Benutzung mit weichem tuch reinigen (ggfs. tuch in etwas Wasser tränken). Wenn das gerät feucht war, sorgsam trocknen. erst in den Koffer oder die tasche packen, wenn es absolut trocken ist. transport nur in originalbehälter oder -tasche. Ce-KonForMität das gerät hat das Ce-Zeichen gemäß...
- Page 8 - particularly the safety instructions. a proper use only guarantees a longtime and reliable operation.
-
Page 9: Optional Accessory
Technical Data accuracy fine ±2 mm - ±10 mm accuracy coarse ±5 mm - ±23 mm rechargeable batteries / charger 7 ,2V niMH / 2500 mah operating time 40 h Charging time 15 h temperature range -20°C - +50°C dimensions 376 x 180 x 49 mm Weight 3,1 kg... -
Page 10: Operation
FEaTuRES on/oFF switch receiving windows (4 pieces) led-display Fixing magnets Charging indicator led socket for connection cable to Frp 707 or for 12/24V battery cable or charger socket for connection cable to FMr 706 led-display Bracket 10. Clamp screw socket for 12/24V battery cable receiver FMr 706 display Frp 707 12. - Page 11 ConneCtion to tHe exCaVator FMr 706 is equipped with clamps and magnets for attachment. sWitCH on press on/oFF switch once – all leds are flashing. after switching on FMr 706 is in coarse detecting mode. pressing on/oFF again switches unit between fine and coarse detecting mode. Fine / Coarse deteCtion Change with on/oFF switch Fine = the 2 inner leds „a“...
-
Page 12: Safety Notes
SaFETy NOTES Care and Cleaning Handle measuring instruments with care. Clean with soft cloth only after any use. if necessary damp cloth with some water. if instrument is wet clean and dry it carefully. pack it up only if it is perfectly dry. transport in original container / case only. Ce-ConForMitY instrument has Ce-mark according to en 55011:2007 , en 61000-6-1:2007 . -
Page 14: Livré Comme Suit
Cher client, nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre nouvel instrument geo-FENNEL. les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. nous vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice avant la mise en service de votre appareil. - Page 15 Données techniques précision fine ±2 mm - ±10 mm précision grossière ±5 mm - ±23 mm Batterie rechargeable / chargeur 7 ,2V niMH / 2500 mah autonomie 40 h temps de charge 15 h plage de température -20°C - +50°C dimensions 376 x 180 x 49 mm poids...
-
Page 16: Charge Des Batteries
DEScRIpTION Bouton on/oFF Fenêtres de réception (4 pièces) écran led aimants de fixation led d‘indication de charge Chaussette pour connexion du câble pour le Frp 707 ou pour le câble de charge 12/24V ou pour le chargeur Chaussette pour la connexion du câble jusqu‘au FMr 706 écran led poignée... - Page 17 alluMer appuyer sur on / oFF une fois - tous les voyants doivent se mettre à clignoter. après l‘allumage la FMr 706 est en mode précision grossière. appuyez sur on / oFF encore une fois pour passer du mode précision grossière à précision fine. préCision Fine / grossière Changer avec la touche on/oFF Fine = les 2 diodes proches du centre „a“...
-
Page 18: Notices De Sécurité
NOTIcES DE SécuRITé nettoYage et reMisage essuyer l‘instrument mouillé, humide ou sali en le frottant uniquement avec un tissu de nettoyage. Quant à l‘optique, la nettoyer avec un tissu fin comme p.ex. un tissu feutré de lunettes. ne jamais remiser un instrument humide dans un coffret fermé! le laisser sécher auparavant au moins pendant un jour dans un local chauffé! transport seulement dans l‘étui original. - Page 20 Technische Änderungen vorbehalten. Kupferstraße 6 all instruments subject to technical changes. d-34225 Baunatal Sous réserve de modifications techniques. tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 08/2013 www.geo-fennel.de precision by tradition.
