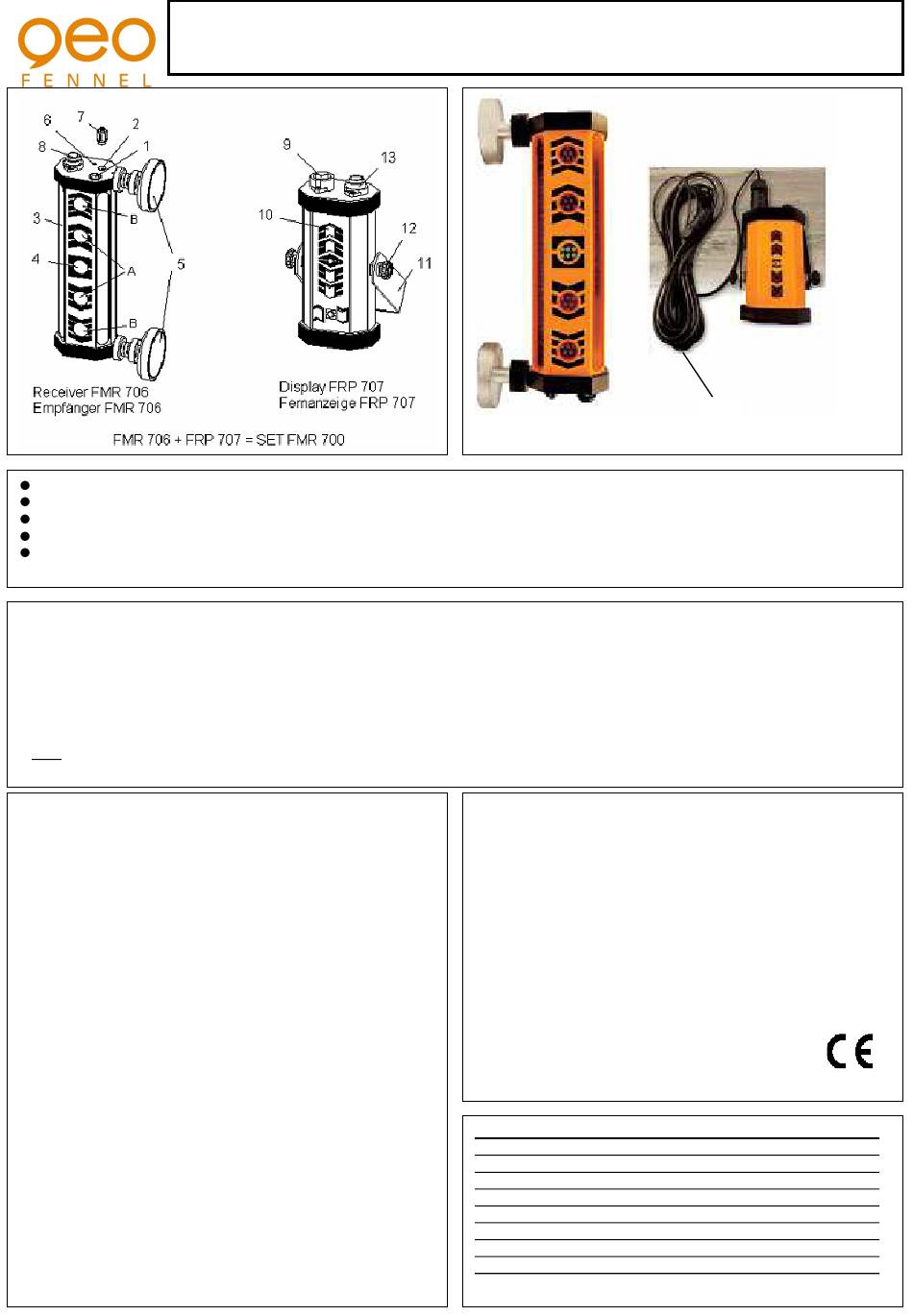

geo-FENNEL FMR 700 Series Operator's Manual

360° Empfangsbereich
Empfangsfenster 25 cm lang
Starke Magnete zur Befestigung an der Maschine
Kann mit jedem Laserfabrikat eingesetzt werden
Wasser- und staubdichtes Metallgehäuse
1 AN/AUS-Schalter
2 Ladebuchse
3 Empfangsfenster (4x)
4 LED-Display
5 Fixierungsmagnete
6 Ladekontrollanzeige
7 Abdeckung Ladebuchse
8 Buchse für Verbindungskabel zu FRP 707
oder für 12/24V Autobatteriekabel
Befestigung- Der FMR 706 ist mit starken Magneten zur
direkten Befestigung am Löffelstiel.
Einschalten- EIN/AUS-Schalter 1x drücken, alle LEDs blinken.
Empfänger befindet sich im Modus Genauigkeit grob.
Durch jeweiliges drücken von EIN/AUS gelangt man in den
Modus fein oder grob.
Genauigkeitsstufen- Umschaltung mit EIN/AUS
FEIN = die inneren LED's „A" blinken drei mal
GROB = die äußeren LED's „B" blinken drei mal
Ausschalten-EIN/AUS-Schalter 2 Sek. gedrückt halten.
LED-Anzeige-
obere rote LED's blinken = FMR 706 nach oben bewegen
mittlere grüne LED blinkt = FMR 706 auf Bezugshöhe
untere rote LED's blinken = FMR 706 nach unten bewegen
Fernanzeige FRP 707-
Beide Geräte mit Verbindungskabel 14 über die Buchsen 8 u. 9
verbinden. Die Fernanzeige kann nun in der Kabine der
Baumaschine befestigt werden. Die Anzeige des Empfängers
und der Fernanzeige sind identisch. Somit kann der Empfänger
auch außerhalb des Gesichtsfeldes vom Fahrer bequem über
die Fernanzeige abgelesen werden.
Die Stromversorgung des FRP 707 erfolgt über den FMR 706.
Bedienungsanleitung
Maschinenempfänger Set FMR 700
Lieferumfang:
Art.Nr. 262000 - Maschinenempfänger FMR 706 mit
integriertem Akku, Ladegerät, 12/24V Batteriekabel, Koffer
Art.Nr. 263000 - Fernanzeige FRP 707 mit Verbindungskabel
Art.Nr. 261000 -SET FMR 700 bestehend aus FMR 706 und FRP 707
9 Buchse für Verbindungskabel zu FMR 706
10 LED-Display
11 Halter
12 Klemmschraube
13 Buchse für 12/24V Batterieanschluss
14 Verbindungskabel
ohne Abbildung:
- 12/24V Autobatteriekabel
- Ladegerät
Akku und Ladegerät-
Der FMR 706 hat einen integrierten 7.2 V NiMh-Akku.
Wenn der Akku geladen werden muss wird dies angezeigt
durch: Blinken der LED's von innen nach aussen, Selbstaus-
schaltung des Empfängers erfolgt.
Laden mit Ladegerät-
Abdeckung Nr. 7 abschrauben und Ladegerät mit Ladebuchse
und Stromnetz verbinden. Nach 15 Std. ist der Akku geladen.
12/24V Batterieanschlusskabel-
Batteriekabel mit Buchse 8 bzw. wenn FRP 707 angeschlossen
ist mit Buchse 13 verbinden. Weiterhin die Batterieklemmen an
die Batterie anschliessen:
ROT an Batteriepluspol (+)
SCHWARZ an Masse (Motorblock)
Technische Daten
Genauigkeit fein
Genauigkeit grob
Akku / Ladegerät
Betriebsdauer
Ladezeit
Arbeitsbereich
Abmessungen
Gewicht
14
± 2 mm - ± 10 mm
± 5 mm - ± 23 mm
7.2 V NiMh / 2500 mAh
40 h
15 h
-20° C - +50° C
376 x 180 x 49 mm
3,1 kg
01/2004
