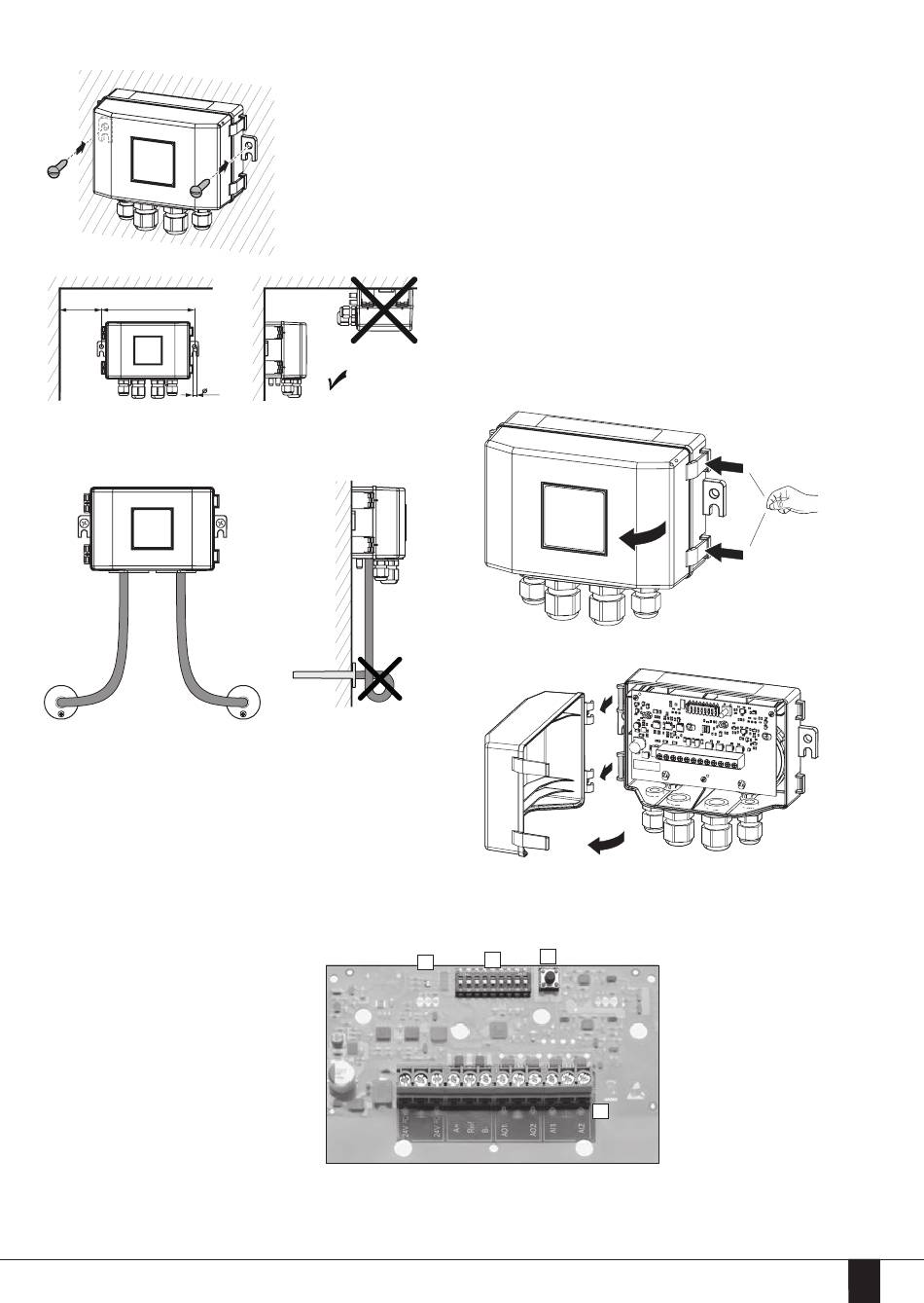

Einbaulage / Verwendung als Relativdrucktransmitter
min. 75 134
5.5
Bedienelemente
A: Status-LED
B: DIP-Switch
C: Taster
D: Anschlussklemmen
Huba Control AG | Industriestrasse 17, 5436 Würenlos - 699M - Edition 02/2020 - 120225
Technische Änderungen vorbehalten | Technical data subject to change | Sous réserve de modifications techniques
Vertikal, Druckanschlüsse nach unten, Abfluss von eventuellem Kondenswasser in
den Druckleitungen (Werkeichung).
Soll nur eine Relativmessung erfolgen, so wird der Druckanschluss mit der Bezeich-
nung „-" mit der Umgebungsluft verbunden.
A
Schnellverschlüsse mit abnehmbarer Abdeckung
- öffnen mittels Schnellverschluss
2
2
2
90°
1
C
B
D
1
1
3
