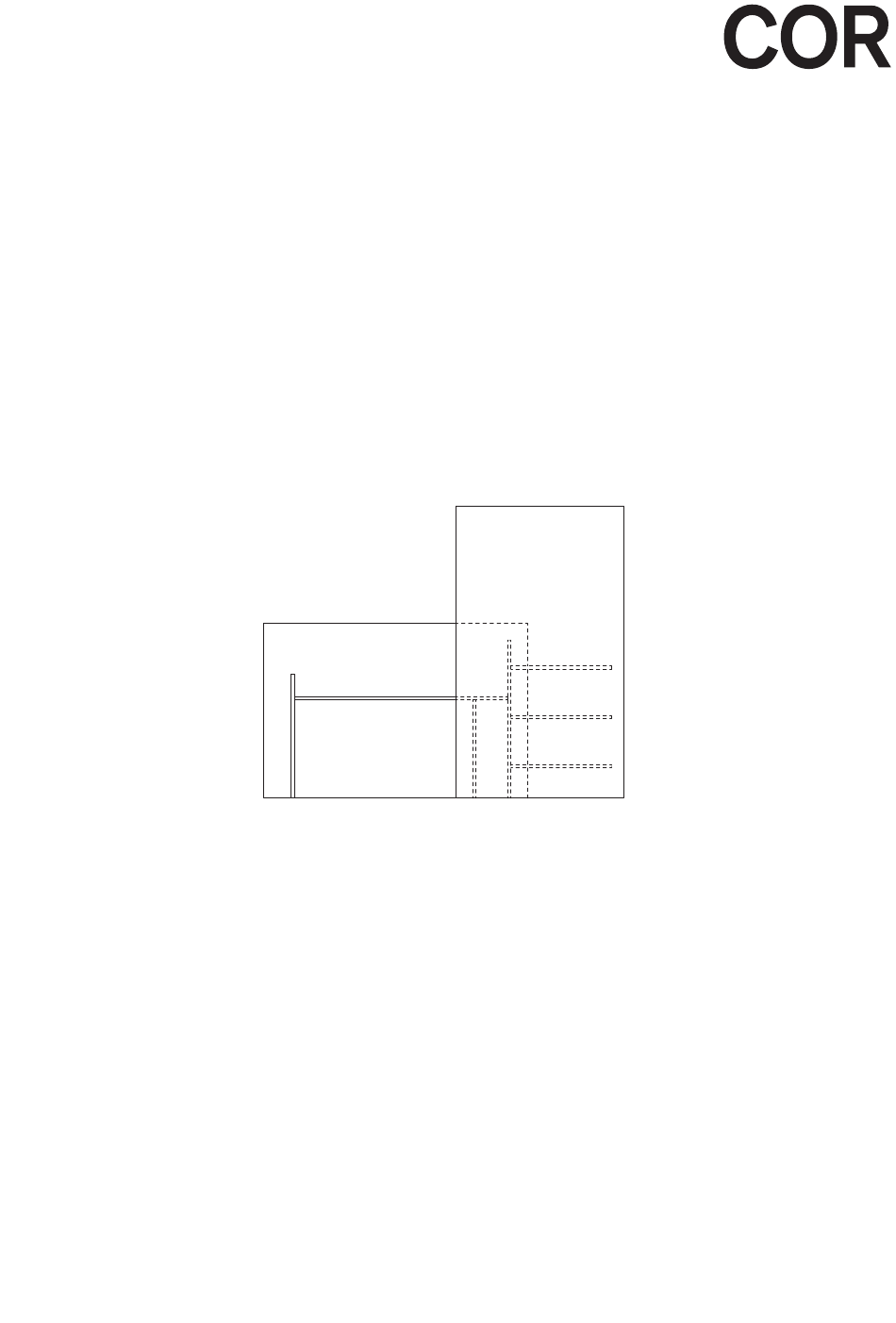

  • Page 1 Chart Montageanleitung Assembly instructions...

  • Page 2: Table Of Contents

    Char t Montageanleitung Allgemeine Hinweise Sicherheitshinweise Montage Chart 1210 / 1201 Montage Chart 1220 / 1202 Montage Chart 1230 / 1203 Montage Chart 1240 / 1204 Montage Steckdose Montage Bodenbefestigung Char t Assembly instructions Safety instructions General notes 42 Assembly Chart 1210 / 1201 Assembly Chart 1220 / 1202 Assembly Chart 1230 / 1203 Assembly Chart 1240 / 1204...

  • Page 3: Allgemeine Hinweise

    Char t Gestaltet von RelvâoKellermann, entwickelt von COR Sitzmöbel, ist die Ideallösung für das Tren- nen von Räumen mit einem zusätzlichen Nutzen. Chart ist ein individualisierbares Trennwandsys- tem. Es besteht aus zwei Konstanten die versetzt angeordnete gepolsterte Stellwände sind. A L L G E M E I N E H I N W E I S E Sie haben sich für das Chart Trennwandsystem entschieden.

  • Page 4: Montage Chart 1210 / 1201

    Montage der Char t 1210/1201 Lieferumfang Trennwand A (B 120,0 x H 210,0 cm) Trennwand B (B 190,0 x H 125,0 cm) Regalbrett (B 223,5 x T 30,0 x H 2,4 cm) Regalbrett (B 140,0 x T 30,0 x H 2,4 cm) Regalbrett (B 93,3 x T 30,0 x H 2,4 cm) Regalbrett...
  • Page 5 Montage der Char t 1210/1201 Trennwand A Starten Sie die Montage der Chart Trennwand 1210 mit dem Teil 1 - Trennwand A. Legen Sie dazu die Trennwand A mit den ein- geschnittenen Löchern nach oben auf einen trockenen, sauberen Boden. Schrauben Sie als erstes von Hand die 2 Re- galbolzen (Teil 7) an die richtige Stelle in die Gewindemuffen.
  • Page 6 Montage der Char t 1210/1201 Trennwand B Legen Sie als nächstes die Trennwand B (Teil 2) mit den eingeschnittenen Löchern nach oben auf einen sauberen Boden. Schrauben Sie zuerst von Hand die 9 Regal- bolzen (Teil 7) an die richtige Stelle in die Gewindemuffen.
  • Page 7 Montage der Char t 1210/1201 Regalbretter Setzen Sie die insgesamt 6 Verbindergehäuse (Teil 11) in die dafür vorgesehenen Bohrungen in den 2 Regalbrettern (Teil 4) ein. Achten Sie darauf, dass die seitlichen Löcher in den Ge- häusen in Richtung der seitlichen Bohrungen stehen.
  • Page 8 Montage der Char t 1210/1201 Regalbretter Montieren Sie in dem Regalbrett (Teil 3) den einen Maxifix-Bolzen (Teil 8) mit einem Kreuz- schlitzschraubendreher in die dafür vorgesehe- ne Rampamuffe (Teil 10). Verbinden Sie nun die Regalbretter (Teil 3 und 5). Stecken Sie dafür die beiden Bretter wie auf dem Bild gezeigt zusammen und ziehen Sie anschließend das Maxifix-Gehäuse (Teil 9) mit Hilfe eines Inbus-Schlüssels fest.
  • Page 9 Montage der Char t 1210/1201 Regalbretter / Trennwand B Stecken Sie mit 2 Personen die beiden ver- bundenen Regalbretter (Teile 3 und 5) auf die Bolzen der Trennwand B (Teil 2) an die vor- gesehene Position. Ziehen Sie anschließend die beiden Maxifix-Gehäuse (Teil 9) am Regalbrett (Teil 3) mit Hilfe eines Inbus-Schlüssels fest.
  • Page 10 Montage der Char t 1210/1201 Regalbretter / Trennwand B Stecken Sie als nächstes eins der beiden Regal- bretter (Teil 4) auf die Bolzen der Trennwand B (Teil 2) an die vorgesehene Position. Drücken Sie anschließend das Regalbrett (Teil 4) fest auf die Trennwand B und schrau- ben Sie gleichzeitig die 3 Verbinder-Gewinde- stifte (Teil 13) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest.
  • Page 11 Montage der Char t 1210/1201 Regalbretter / Trennwand B Drücken Sie anschließend das Regalbrett (Teil 4) fest auf die Trennwand B und schrau- ben Sie gleichzeitig die 3 Verbinder-Gewinde- stifte (Teil 13) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest. Fixieren Sie nun die Regalbretter (Teil 4) mit Hilfe der 4 Eckverbinder (Teil 12) mit dem Regalbrett (Teil 5).
  • Page 12 Montage der Char t 1210/1201 Trennwand A / Regalbretter / Ternnwand B Wenden Sie die Trennwand A (Teil 1) um 180°. Heben Sie mit 2 Personen die Trennwand A (Teil 1) vorsichtig über die zusammengebaute Trennwand B (Teil 2) und stecken die vor- montierten Bolzen in die dafür vorgesehenen Löcher.
  • Page 13 Montage der Char t 1220/1202 Lieferumfang Trennwand A (B 120,0 x H 210,0 cm) Trennwand B (B 190,0 x H 125,0 cm) Regalbrett (B 155,0 x T 40,0 x H 2,4 cm) Regalbrett (B 90,0 x T 40,0 x H 2,4 cm) Regalbrett (B 73,0 x T 40,0 x H 2,4 cm) Regalbrett...

  • Page 14: Montage Chart 1220 / 1202

    Montage der Char t 1220/1202 Trennwand A Starten Sie die Montage der Chart Trennwand 1220 mit dem Teil 1 - Trennwand A. Legen Sie dazu die Trennwand A mit den ein- geschnittenen Löchern nach oben auf einen sauberen Boden. Schrauben Sie als erstes von Hand die 4 Regal- bolzen (Teil 14) an die richtige Stelle in die Gewindemuffen.
  • Page 15 Montage der Char t 1220/1202 Trennwand B Legen Sie als nächstes die Trennwand B (Teil 2) mit den eingeschnittenen Löchern nach oben auf einen sauberen Boden. Schrauben Sie zuerst von Hand die 4 Regalbolzen (Teil 14) an die richtige Stelle in die Gewindemuffen. Ziehen Sie die 4 Bolzen mit einer Zange fest.
  • Page 16 Montage der Char t 1220/1202 Regalbretter Setzen Sie die 2 Verbindergehäuse (Teil 11) in die dafür vorgesehenen Bohrungen in dem Re- galbrett (Teil 4) ein. Achten Sie darauf, dass die seitlichen Löcher in den Gehäusen in Richtung der seitlichen Bohrungen stehen. TIPP: Prüfen Sie die richtige Position mit Hilfe eines Regalbolzens, indem Sie diesen zur Pro- be einmal in die seitliche Bohrung hineinste-...
  • Page 17 Montage der Char t 1220/1202 Regalbretter Setzen Sie die 5 Verbindergehäuse (Teil 11) in die dafür vorgesehenen Bohrungen in dem Re- galbrett (Teil 3) ein. Achten Sie darauf, dass die seitlichen Löcher in den Gehäusen in Richtung der seitlichen Bohrungen stehen. TIPP: Prüfen Sie die richtige Position mit Hilfe eines Regalbolzens, indem Sie diesen zur Pro- be einmal in die seitliche Bohrung hineinste-...
  • Page 18 Montage der Char t 1220/1202 Regalbretter Stecken Sie nun auf der einen Seite des Regal- bretts (Teil 6) die 4 Maxifix-Gehäuse (Teil 9). Achten Sie dabei darauf, dass der Pfeil auf dem Gehäuse immer zum Loch in der Schmalfläche zeigt und ein Verbindergehäuse (Teil 11) in die dafür vorgesehenen Bohrungen.
  • Page 19 Montage der Char t 1220/1202 Regalbretter Schrauben Sie anschließend in das Regalbrett (Teil 6) die 6 Verbinderbolzen (Teil 12) in die Rampamuffen mit einer Zange in die dafür vor- gesehenen Gewindemuffen fest. WICHTIG: Achten Sie darauf, dass das Loch im Verbinderbolzen hier immer nach oben und unten zeigt! Setzen Sie pro Regalbrett (Teil 7) 3 Verbinder- gehäuse (Teil 11) in die dafür vorgesehenen...
  • Page 20 Montage der Char t 1220/1202 Regalbretter Verbinden Sie nun die Regalbretter (Teile 6 und 7) 3x. Stecken Sie dafür nacheinander die Bretter wie auf dem Bild gezeigt zusammen und schrauben Sie die beiden Verbinder-Ge- windestifte (Teil 13) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest.
  • Page 21 Montage der Char t 1220/1202 Regalbretter / Trennwand A Stecken Sie mit 2 Personen die verbundenen Regalbretter (Teile 6 und 7) auf die Bolzen der Trennwand A (Teil 1) an die vorgesehene Position. Ziehen Sie anschließend die beiden Maxifix-Gehäuse (Teil 9) am Regalbrett (Teil 6) mit Hilfe eines Inbus-Schlüssels fest.
  • Page 22 Montage der Char t 1220/1202 Regalbretter Verbinden Sie nun die Regalbretter (Teile 3, 4 und 5). Stecken Sie dafür zuerst die beiden Regalbretter (Teile 3 und 4) wie auf dem Bild gezeigt zusammen und schrauben Sie die beiden Verbinder-Gewindestifte (Teil 13) in das Verbindergehäuse hinein und ziehen Sie den Gewindestift fest.
  • Page 23 Montage der Char t 1220/1202 Regalbretter / Trennwand B Stecken Sie mit 2 Personen die verbundenen Regalbretter (Teile 3, 4 und 5) auf die Bolzen der Trennwand B (Teil 2) an die vorgesehene Position. Ziehen Sie anschließend die beiden Maxifix-Ge- häuse (Teil 9) am Regalbrett (Teil 5) mit Hilfe eines Inbus-Schlüssels fest, schrauben Sie die 4 Verbinder-Gewindestifte (Teil 13) in die...
  • Page 24 Montage der Char t 1220/1202 Trennwand A / Trennwand B Wenden Sie mit 2 Perosnen die Trennwand A (Teil 1) um 180° und heben Sie diese vorsich- tig über die zusammengebaute Trennwand B (Teil 2) und stecken die vormontierten Bolzen vorsichtig in die dafür vorgesehenen Löcher.
  • Page 25 Montage der Char t 1230/1203 Lieferumfang Trennwand A (B 120,0 x H 210,0 cm) Trennwand B (B 120,0 x H 210,0 cm) Regalbrett (B 68,2 x T 25,0 x H 2,4 cm) Garderobenbrett (B 68,7 x T 16,0 x H 6,0 cm) Regalbrett für Garderobe aufrecht (B 180,0 x T 30,0 x H 2,4 cm) Regalbrett für Regal aufrecht...

  • Page 26: Montage Chart 1230 / 1203

    Montage der Char t 1230/1203 Trennwand A Starten Sie die Montage der Chart Trennwand 1230 mit dem Teil 1 - Trennwand A. Legen Sie dazu die Trennwand A mit den ein- geschnittenen Löchern nach oben auf einen trockenen, sauberen Boden. Schrauben Sie als erstes von Hand die 2 Regal- bolzen (Teil 7) an die richtige Stelle in die Gewindemuffen.
  • Page 27 Montage der Char t 1230/1203 Trennwand B / Regalbretter Legen Sie als nächstes die Trennwand B (Teil 2) mit den eingeschnittenen Löchern nach oben auf einen sauberen Boden. Schrauben Sie die 2 Verbinderbolzen (Teil 10) mit einer Zange in die dafür vorgesehenen Gewindemuffen fest.
  • Page 28 Montage der Char t 1230/1203 Regalbretter / Garderobenbretter Setzen Sie die insgesamt 2 Verbindergehäuse (Teil 11) in die dafür vorgesehenen Bohrungen in den 2 Regalbrettern (Teil 3) ein. Achten Sie darauf, dass die seitlichen Löcher in den Ge- häusen in Richtung der seitlichen Bohrungen stehen.
  • Page 29 Montage der Char t 1230/1203 Garderobenbretter / Garderobenhaken / Trennwand B Montieren Sie die 5 Garderobenhaken (Teil 14) mit Hilfe der 5 Zylinderschrauben (Teil 15) am Garderobenbrett (Teil 4). Ziehen Sie anschließend die Zylinderschrauben mit Hilfe eines Inbus-Schlüssels fest. Stecken Sie das aufrechte Regalbrett für Garderobe (Teil 5) auf die Bolzen der Trenn- wand B (Teil 2) an die vorgesehene Position.
  • Page 30 Montage der Char t 1230/1203 Garderobenbretter / Trennwand B Stecken Sie das Garderobenbrett (Teil 4) auf die Bolzen der Trennwand B (Teil 2) an die vorgesehene Position. Drücken Sie das Garderobenbrett (Teil 4) fest auf die Trennwand B und schrauben Sie gleich- zeitig die beiden Verbinder-Gewindestifte (Teil 13) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest.
  • Page 31 Montage der Char t 1230/1203 Regalbretter / Trennwand A / Trennwand B Stecken Sie das aufrechte Regalbrett für Regal (Teil 6) auf die Bolzen der Trennwand A (Teil 1) an die vorgesehene Position. Ziehen Sie anschließend die 4 Maxifix-Gehäuse (Teil 9) am Regalbrett (Teil 6) mit Hilfe eines Inbus-Schlüssels fest.
  • Page 32 Montage der Char t 1230/1203 Regalbretter / Trennwand A / Trennwand B Fixieren Sie anschließend die 2 Regalbretter mit Hilfe der 4 Eckverbinder (Teil 12) mit dem aufrechten Regalbrett (Teil 5). Schrauben Sie dafür die Eckverbinder mit Hilfe eines Akkuschraubers mit einem Inbus-Einsatz vorsichtig in die dafür vorgesehenen Löcher und ziehen Sie die Schrauben fest.
  • Page 33 Montage der Char t 1240/1204 Lieferumfang Trennwand (B 190,0 x H 125,0 cm) Regalbrett (B 149,9 x T 30,0 x H 2,4 cm) Regalbrett (B 140,0 x T 30,0 x H 2,4 cm) Regalbrett (B 93,3 x T 30,0 x H 2,4 cm) 20 x Regalbolzen Maxifix-Bolzen...

  • Page 34: Montage Chart 1240 / 1204

    Montage der Char t 1240/1204 Trennwände / Regalbretter Starten Sie die Montage der Chart Trennwand 1240 mit dem Teil 1 – Trennwand. Legen Sie dazu eine der beiden Trennwände mit den eingeschnittenen Löchern nach oben auf einen trockenen, sauberen Boden. Schrauben Sie als erstes von Hand 10 Regal- bolzen (Teil 5) an die richtige Stelle in die Gewindemuffen.
  • Page 35 Montage der Char t 1240/1204 Regalbretter Schrauben Sie die Rampamuffe (Teil 8) in die dafür vorgesehene Bohrung im Regalbrett (Teil 2) mit Hilfe eines Akku-Schraubers mit einem Inbus-Einsatz vorsichtig gerade hinein. Setzen Sie 4 Verbindergehäuse (Teil 9) in die dafür vorgesehenen Bohrungen des Regalbretts (Teil 2) und 3 Verbindergehäuse (Teil 9) in die dafür vorgesehenen Bohrungen der 2 Regal- bretter (Teil 3) ein.
  • Page 36 Montage der Char t 1240/1204 Regalbretter / Trennwand Verbinden Sie die Regalbretter (Teil 2 und 4). Stecken Sie dafür die beiden Bretter wie auf dem Bild gezeigt zusammen und ziehen Sie anschließend das Maxifix-Gehäuse (Teil 7) mit Hilfe eines Inbus-Schlüssels fest. Stecken Sie mit 2 Personen die beiden ver- bundenen Regalbretter (Teile 2 und 4) auf die Bolzen der Trennwand (Teil 1) an die vorgese-...
  • Page 37 Montage der Char t 1240/1204 Regalbretter / Trennwand Ziehen Sie zuerst die beiden Maxifix-Gehäuse (Teil 7) am Regalbrett (Teil 4) mit Hilfe eines Inbus-Schlüssels fest. Drücken Sie anschließend das Regalbrett (Teil 2) fest auf die Trennwand und schrauben Sie die 3 Verbinder-Gewindestifte (Teil 11) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest.
  • Page 38 Montage der Char t 1240/1204 Regalbretter / Trennwand Stecken Sie jetzt das zweite Regalbrett (Teil 3) auf die Bolzen der Trennwand (Teil 1) an die vorgesehene Position. Drücken Sie anschließend das Regalbrett (Teil 3) fest auf die Trennwand und schrauben Sie die 3 Verbinder-Gewindestifte (Teil 11) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest.
  • Page 39 Montage der Char t 1240/1204 Trennwand Wenden Sie mit 2 Personen eine der beiden Trennwände (Teil 1) um 180°. Heben Sie mit 2 Personen die Trennwand (Teil 1) vorsichtig über die andere zusammen- gebaute Trennwand und stecken die vor- montierten Bolzen in die dafür vorgesehenen Löcher.
  • Page 40 Montage der Char t 1240/1204 Trennwand Schrauben Sie mit leichtem Druck von oben auf die Trennwand (Teil 1) die 2 Verbinder-Ge- windestifte (Teil 11) in die Verbindergehäuse hinein und ziehen Sie die Gewindestifte fest. Die Chart Trennwand ist jetzt fertig montiert. Stellen Sie diese mit 2 Personen auf, vertragen Sie sie an die definierte Stelle im Raum und richten Sie sie mit Hilfe der 4 Nivelliergleiter...
  • Page 41 Montage der Stroms teckdose Setzen Sie die mitgelieferte Stromsteckdose von der Sichtseite in das dafür vorgesehene Loch ein. Schrauben Sie von Hand den Befestigungsring von der Rückseite auf das Gewinde der Strom- steckdose. Richten Sie nun die Stromsteckdose aus und ziehen Sie den Ring fest.
  • Page 42 Montage der Bodenbefes tigung Allgemein: Die Chart Trennwände können bei Bedarf noch nach der Montage der Trennwände am Boden befestigt werden. Die Bodenbefestigung ist fast unsichtbar und wird immer im mittleren Teil der Trennwände montiert. Lieferumfang: abgewinkeltes Bodenbefestigungsblech (schwarz) Dübel 6-Kant-Schrauben Gewindeschrauben ACHTUNG: Für die Bodenbefestigung müssen Sie in den Boden 4 Löcher bohren.
  • Page 43 Montage der Bodenbefes tigung Stülpen Sie die Chart Trennwand wieder mit 2 Personen über das Blech und nivellieren Sie die Trennwand am Boden aus. Schrauben Sie jetzt die 4 Gewindeschrauben seitlich durch die Langlöcher in den Holzbret- tern in das Bodenblech hinein und ziehen Sie die Schrauben fest.
  • Page 44 Char t Assembly instructions Safety instructions General notes 42 Assembly Chart 1210 / 1201 Assembly Chart 1220 / 1202 Assembly Chart 1230 / 1203 Assembly Chart 1240 / 1204 Assembly power socket Assembly floor fastening...

  • Page 45: Safety Instructions

    Char t Gestaltet von RelvâoKellermann, entwickelt von COR Sitzmöbel, ist die Ideallösung für das Tren- nen von Räumen mit einem zusätzlichen Nutzen. Chart ist ein individualisierbares Trennwandsys- tem. Es besteht aus zwei Konstanten die versetzt angeordnete gepolsterte Stellwände sind. G E N E R A L N O T E S Sie haben sich für das Chart Trennwandsystem entschieden.

  • Page 46: Assembly Char T 1210/1201

    Assembly Char t 1210/1201 Scope of delivery partition wall A (W 120.0 x H 210.0 cm) partition wall B (W 190.0 x H 125.0 cm) shelf (W 223.5 x D 30.0 x H 2.4 cm) shelf (W 140.0 x D 30.0 x H 2.4 cm) shelf (W 93.3 x D 30.0 x H 2.4 cm) shelf...
  • Page 47 1210/1201 with partition wall A (part 1). To do so, lay partition wall A with the cut-out holes facing up. First, screw the 2 shelf bolts (part 7) into the threaded sockets in the cor- rect positions by hand. ATTENTION: Throughout the entire assembly, make sure that the cover fabric does not get snagged by the various bolts.
  • Page 48 Assembly Char t 1210/1201 partition wall B Next, place partition wall B (part 2) on the floor with the cut-out holes facing upwards. First screw the 9 shelf bolts (part 7) into the correct position in the threaded sockets by hand.
  • Page 49 Assembly Char t 1210/1201 shelves Insert the 6 connector housings (part 11) into the holes provided in the 2 shelves (part 4). Make sure that the side holes in the housings are pointing in the direction of the side drill hole.
  • Page 50 Assembly Char t 1210/1201 shelves Using a Phillips screwdriver, screw the Maxifix bolts (part 8) into the insert nuts (part 10) in the shelf (part 3). Now connect the shelves (parts 3 + 5). To do so, plug the two boards together as shown in the illustration and then tighten the Maxifix housings (part 9) using an Allen key.
  • Page 51 Assembly Char t 1210/1201 shelves / partition wall B Two people should now place the two connec- ted shelves (parts 3 + 5) on the bolts of parti- tion wall B (part 2) at the intended position. Then tighten the two Maxifix housings (part 9) to the shelf (part 3) using an Allen key.
  • Page 52 Assembly Char t 1210/1201 shelves / partition wall B Next, place one of the two shelves (part 4) on the bolts of partition wall B (part 2) in the intended position Then press the shelf (part 4) firmly onto par- tition wall B and simultaneously screw the 3 connector grub screws (part 13) into the con- nector housings and tighten the grub screws.
  • Page 53 Assembly Char t 1210/1201 shelves / partition wall B Then press the shelf (part 4) firmly onto partition wall B and simultaneously screw the 3 connector grub screws (part 13) into the connector housings and tighten the grub screws. Now fix the shelves (part 4) to the shelf (part 5) using the 4 corner connectors (part 12).
  • Page 54 Assembly Char t 1210/1201 partition wall A / shelves / partition wall B Turn the partition wall A (part 1) 180°. Lift partition wall A (part 1) carefully using 2 persons over the assembled partition wall B (part 2) and insert the pre-assembled bolts into the holes provided.

  • Page 55: Assembly Char T 1220/1202

    Assembly Char t 1220/1202 Scope of delivery partition wall A (W 120.0 x H 210.0 cm) partition wall B (W 190.0 x H 125.0 cm) shelf (W 155.0 x D 40.0 x H 2.4 cm) shelf (W 90.0 x D 40.0 x H 2.4 cm) shelf (W 73.0 x D 40.0 x H 2.4 cm) shelf...
  • Page 56 Assembly Char t 1220/1202 partition wall A Start the assembly of the Chart partition wall 1220/1202 with partition wall A (part 1). To do so, lay partition wall A with the cut-out holes facing up. First, screw the 2 shelf bolts (part 14) into the threaded sockets in the correct positions by hand.
  • Page 57 Assembly Char t 1220/1202 partition wall B Next, lay partition wall B (part 2) on the floor with the cut-out holes facing up. First screw the 4 shelf bolts (part 14) into the threaded sockets in the correct position by hand. Tighten the 4 bolts with pliers.
  • Page 58 Assembly Char t 1220/1202 shelves Insert the 2 connector housings (part 11) into the holes provided for this purpose in the shelf (part 4). Make sure that the side holes in the housings are lined up with the side drill holes. TIP: Check the correct position using a shelf bolt by inserting it once into the side hole for testing and then pulling it out again.
  • Page 59 Assembly Char t 1220/1202 shelves Insert the 5 connector housings (part 11) into the holes provided in the shelf (part 3). Make sure that the side holes in the housings are aligned with the side drill holes. TIP: Check the correct position using a shelf bolt by inserting it once into the side hole for testing and then pulling it out again.
  • Page 60 Assembly Char t 1220/1202 shelves Now insert the 4 Maxifix housings (part 9) and one connector housing (part 11) into the holes provided on one side of the shelf (part 6). Note that with Maxifix housings the arrow always points to the hole in the narrow edge and with connector housings the side holes are aligned with the side drill hole.
  • Page 61 Assembly Char t 1220/1202 shelves Then use pliers to screw the 6 connector bolts (part 12) into the threaded sleeves of the shelf (part 6) provided. IMPORTANT: Make sure that the hole in the connector bolts always points up and down! Insert 3 connector housings (part 11) per shelf (part 7) into the holes provided.
  • Page 62 Assembly Char t 1220/1202 shelves Now connect the shelves (parts 6 + 7). Plug the shelves together one after the other as shown in the diagram and screw the two con- nector grub screws (part 13) into the connec- tor housings and tighten the grub screws.
  • Page 63 Assembly Char t 1220/1202 shelves / partition wall A Place the connected shelves (parts 6 + 7) using 2 people on the bolts of partition wall A (part 1) in the intended position. Then tighten the two Maxifix housings (part 9) to the shelf (part 6) using an Allen key.
  • Page 64 Assembly Char t 1220/1202 shelves Now connect the shelves (parts 3 - 5). First plug the two shelves (parts 3 + 4) together as shown in the diagram and screw the two con- nector grub screws (part 13) into the connec- tor housings and tighten the grub screws.
  • Page 65 Assembly Char t 1220/1202 shelves / partition wall B Place the connected shelves (parts 3 - 5) with 2 people on the bolts of partition wall B (part 2) in the intended position. Then tighten the two Maxifix housings (part 9) to the shelf (part 5) using an Allen key, screw the 4 con- nector grub screws (part 13) into the connec- tor housings and tighten the grub screws.
  • Page 66 Assembly Char t 1220/1202 partition wall A / partition wall B Turn partition wall A (part 1) by 180° with 2 people and lift it carefully over the assembled partition wall B (part 2) and carefully insert the pre-assembled bolts into the holes provided. Now tighten the 4 Maxifix housings (part 9) using an Allen key.
  • Page 67 Assembly Char t 1230/1203 Scope of delivery partition wall A (W 120.0 x H 210.0 cm) partition wall B (W 120.0 x H 210.0 cm) shelf (W 68.2 x D 25.0 x H 2.4 cm) coat rack (W 68.7 x D 16.0 x H 6.0 cm) shelf for coat rack upright (W 180.0 x D 30.0 x H 2.4 cm) shelf for shelf upright...
  • Page 68 Assembly Char t 1230/1203 partition wall A Start the assembly of the Chart partition wall 1230 with partition wall A (part 1). To do so, lay partition wall A with the cut-out holes facing up. First, screw the 2 shelf bolts (part 7) into the threaded sockets in the correct positions by hand.
  • Page 69 Assembly Char t 1230/1203 partition wall B / shelves Next, lay partition wall B (part 2) on the floor with the cut-out holes facing up. Using pliers, screw the 2 connector bolts (part 10) into the threaded sockets provided. IMPORTANT: Make sure that the hole in the connector bolt points up and down here! Now screw the 8 Maxifix bolts (part 8) into the threaded sockets provided using a Phillips...
  • Page 70 Assembly Char t 1230/1203 shelves / coak rack Insert the 2 connector housings (part 11) into the holes provided in the shelves (part 3). Make sure that the side holes in the housings are aligned with the side drill holes. TIP: Check the correct position using a shelf bolt by inserting it once into the side hole for testing and then pulling it out again.
  • Page 71 Assembly Char t 1230/1203 coak racks / coak rack hooks / partition wall B Attach the 5 coat hooks (part 14) to the coat rack (part 4) using the 5 cylinder screws (part 15). Then tighten the cylinder screws using an Allen key.
  • Page 72 Assembly Char t 1230/1203 coak racks / partition wall B Place the coat rack (part 4) on the bolts of partition wall B (part 2) at the intended position. Press the coat rack (part 4) firmly onto the partition wall B. Screw the two connector grub screws (part 13) simultaneously into the con- nector housings and tighten the grub screws.
  • Page 73 Assembly Char t 1230/1203 shelves / partition wall A / partition wall B Place the upright shelf (part 6) on the bolts of partition wall A (part 1) at the intended position. Then tighten the 4 Maxifix housings (part 9) to the shelf (part 6) using an Allen key.
  • Page 74 Assembly Char t 1230/1203 shelves / partition wall A / partition wall B Then fix the 2 shelves to the upright shelf (part 5) using the 4 corner connectors (part 12). Carefully screw the corner connectors into the holes provided using a cordless screwdriver with an Allen bit and tighten the screws.
  • Page 75 Assembly Char t 1240/1204 Scope of delivery partition wall (W 190.0 x H 125.0 cm) shelf (W 149.9 x D 30.0 x H 2.4 cm) shelf (W 140.0 x D 30.0 x H 2.4 cm) shelf (W 93.3 x D 30.0 x H 2.4 cm) 20 x shelf bolts Maxifix bolts...
  • Page 76 Assembly Char t 1240/1204 partition walls / shelves Start the assembly of the Chart partition wall 1240 with the partition wall (part 1). To do so, lay one of the partition walls on the floor with the cut-out holes facing up. First, screw the 10 shelf bolts (part 5) into the threaded sockets in the correct positions by hand.
  • Page 77 Assembly Char t 1240/1204 shelves Carefully screw the insert nut (part 8) straight into the hole provided in the shelf (part 2) using a cordless screwdriver with an Allen bit. Insert 4 connector housings (part 9) into the holes provided in the shelf (part 2) and 3 connector housings (part 9) into the 2 shelves (part 3).
  • Page 78 Assembly Char t 1240/1204 shelves / partition wall Connect the shelves (parts 2 + 4). To do so, plug the two boards together as shown in the illustration and then tighten the Maxifix housings (part 7) using an Allen key. Using 2 people, place the two connected shel- ves (parts 2 + 4) on the bolts of the partition wall (part 1) at the intended position.
  • Page 79 Assembly Char t 1240/1204 shelves / partition wall First tighten the two Maxifix housings (part 7) to the shelf (part 4) using an Allen key. Then press the shelf (part 2) firmly onto the partition wall and screw the 3 connector grub screws (part 11) into the connector housings and tighten the grub screws.
  • Page 80 Assembly Char t 1240/1204 shelves / partition wall Now place one the second shelf (part 3) on the bolts of the partition wall (part 1) in the intended position. Then press the shelf (part 3) firmly onto the partition wall and screw the connector grub screws (part 11) into the connector housings and tighten the grub screws.
  • Page 81 Assembly Char t 1240/1204 partition wall Using 2 people, turn one of the two partition walls (part 1) 180°. Using 2 people, carefully lift the partition wall (part 1) over the other assembled partition wall and insert the pre-assembled bolts into the holes provided.
  • Page 82 Assembly Char t 1240/1204 partition wall Screw the 2 connector set screws (part 11) into the connector housings applying light pres- sure from above onto the partition wall (part 1) and tighten the grub screws. The Chart partition wall is now fully assembled. Using 2 people, stand the wall up, carry it to the predetermined place in the room and align it to the floor with the help of the 4 levelling...
  • Page 83 Assembly of the power socket Insert the supplied power socket from the exposed side into the hole provided for this purpose. Screw the fastening ring by hand from the back onto the thread of the power socket. Now align the power socket and tighten the ring.
  • Page 84 Assembly of the floor mounting General: If required, the Chart partition walls can be fixed to the floor after the partition walls have been assembled. The floor mounting is almost invisible and is always mounted in the middle part of the partition walls.
  • Page 85 Assembly of the floor mounting Using 2 people, push the Chart partition wall over the plate and level out the partition wall on the floor. Now screw the 4 threaded screws sideways through the slotted holes in the wooden boards into the base plate and tighten the screws.
