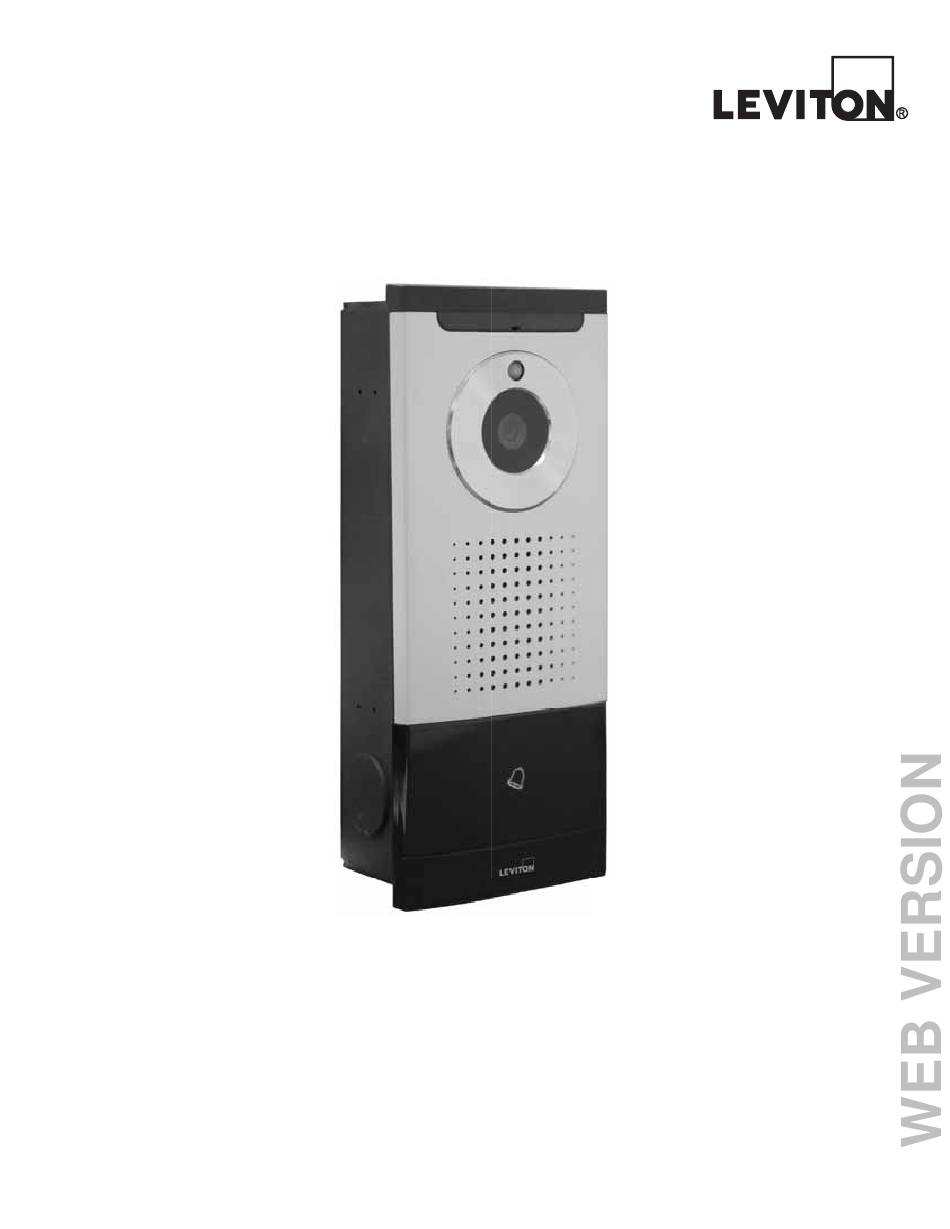

- Page 1 Leviton Door Station ® Cat. No. INDS1-00S Estación de Puerta Poste d’accès de de Leviton ® Leviton No. de Cat. INDS1-00S No de cat. INDS1-00S © 2016 Leviton Mfg. Co., Inc. DI-000-INDS1-25D...
-
Page 3: Warnings And Cautions
This document and all its contents herein are subject to and protected by international copyright and other intellectual property rights and are the property of Leviton Manufacturing Co., Inc, its subsidiaries, affiliates and/or licensors. Use herein of third party trademarks, service marks, trade names, brand names and/or product names are for informational purposes only, are/may be the trademarks of their respective owners;... -
Page 4: Wiring Requirements
When switching voltage through the relay in the INDS1-00S, run a separate power cable from a power supply to the INDS1-00S and a control cable from the relay on the INDS1-00S to an electric lock or gate controller. - Page 5 With the backbox securely mounted in the wall opening: 1) Screw the 3 supplied studs into the 3 respective standoffs on the metal backbox (Figure 1). 2) Place the plastic backbox into the metal backbox so that the back of the plastic backbox sits flush against the metal backbox (Figure 2).
- Page 6 6) Place the door station on top of the metal backbox. While holding the door station in place, screw the 4 supplied screws into the openings on the top and bottom of the door station (Figure 3). Make sure the screws attach into the slots on the plastic backbox. Gently tighten the screws until the door station is securely fastened to the backbox.
- Page 7 Discover Leviton Door Stations dialog box will appear with any Leviton Door Stations that are discovered. 4. To add the Leviton Door Station to Extended Setup, highlight the desired door station from the Discover Leviton Door Stations dialog box and press OK.
- Page 8 5. Make note of the IP Address of the SIP Station. CONFIGURING THE DOOR STATION The Leviton Door Station is configured using its built-in web interface. To access the web interface: 1. Open a web browser and type the door station’s IP address into the browser’s address bar.
- Page 9 The System Information page is displayed, which gives Device Information, Network, and SIP Phone Information. 4. To configure the network settings of the Leviton Door Station, select Network from the main menu, and then select Network from the context menu.
- Page 10 5. To configure the SIP settings of the Leviton Door Station, select Phone from the main menu, and then select SIP from the context menu. a. In the edit box next to SIP Proxy / P2P Bridge, enter the IP address of the SIP server.
- Page 11 6. To configure the outgoing call settings of the Leviton Door Station, select Phone from the main menu, and then select Outgoing Call from the context menu. a. In the edit box next to Direct Dial #, enter the Ring Group Extension that was created in the SIP server or the direct SIP User that will be called when the call button is pressed on the door station.
- Page 12 • In the edit box next to Password, enter the new password (case sensitive). • In the edit box next to Password (Confirm), re-enter the password to confirm the entry for both passwords match. b. To add user accounts to the door station (up to 3 users can be added): •...
- Page 13 10. To update firmware in the door station, select System from the main menu, and then select Upgrade from the context menu. a. If a firmware update is available, obtain the firmware file from Leviton and save it to the PC. b. Click the Browse button to open Windows Explorer.
- Page 14 d. With the firmware file listed in the edit box next to the Browse button, click the Upgrade button next to Image File. e. Once the firmware file is updated, the door station will reboot. 11. To backup or restore the configuration of the door station, select System from the main menu, and then select Configuration from the context menu.
- Page 15 The door station will reboot. The door station is back up and running when it plays the System Ready tones. NOTE: After a Reset to factory default, it is necessary to use Leviton PC Access software to obtain the IP Address of the Leviton Door Station.
- Page 16 COMPLETING THE CONFIGURATION IN LEVITON PC ACCESS SOFTWARE When the configuration of the door station has been completed, reopen Leviton PC Access and complete the configuration which gets written to the controller. Using Leviton PC Access Software, under Extended Setup, click on SIP Stations.
- Page 17 WRITE THE EXTENDED SETUP SETTINGS TO THE CONTROLLER When the configuration for the door station has been completed, click on the Communications and Connect to the controller. Once connected: 1. Click on Communications and select Write to Controller… 2. Right-click on the Extended Setup checkbox on the Write to Controller… dialog box, so that Extended Setup is checked and all other items are unchecked.
- Page 18 Leviton’s obligation under this Limited Warranty is limited to the repair or replacement, at Leviton’s option, of Product that fails due to defect in material or workmanship. Leviton reserves the right to replace product under this Limited Warranty with new or remanufactured product.
- Page 19 Este documento y todo su contenido están sujetos y protegidos por derechos de autor internacionales y otros derechos de propiedad intelectual y son propiedad de Leviton Manufacturing Co., Inc., y sus subsidiarias, afiliadas y/o licenciatarios. Usar marcas comerciales de terceros, marcas de servicio, nombres comerciales, marcas y/o nombres de productos son sólo para fines informativos, otras marcas...
- Page 20 100 metros (328 pies) de un dispositivo del equipo de alimentación de energía (PSE). El INDS1-00S se conecta a una red activada DHCP usando cable Cat-5 (4 pares). Corra el cable Cat-5 en el lugar donde están los interruptores de red PoE, concentrador o inyector de energía y el INDS1-00S.
- Page 21 Con la caja asegurada a la pared: 1) Atornille los 3 tarugos suministrados en los 3 separadores respectivos en la caja (Figura 1). 2) Coloque la caja de plástico en la caja de metal de manera que la parte posterior de la caja de plástico se encuentre al ras con la caja posterior de metal (Figura 2).
- Page 22 6) Coloque la estación de puerta en la parte superior de la caja de metal. Mientras sostiene la estación en su lugar, atornille los 4 tornillos suministrados en los orificios de la parte superior e inferior de la estación (Figura 3). Asegúrese que los tornillos estén unidos en las ranuras de la caja de plástico.
- Page 23 Discover (Descubrir). El cuadro de diálogo de Discover de las estaciones de puerta de Leviton aparecerá con cualquier estación de puerta que descubra. 4. Para añadir la estación de puerta de Leviton a la instalación extendida, resalte la estación de puerta deseada en el cuadrado de diálogo de Discover Leviton Door Stations (descubra...
- Page 24 5. Haga una nota en la dirección IP de la estación de SIP. CONFIGURACION DE LA ESTACION DE PUERTA La estación de puerta de Leviton se configura usando la interfaz web integrada. Para tener acceso a la interfaz web: 1. Abra un navegador web y escriba la dirección IP de la puerta en la barra de direcciones del navegador.
- Page 25 La página System Information (información del sistema) aparecerá, la cual le dará la información del dispositivo, red y la información del teléfono SIP. 4. Para configurar la programación de la red de la estación de la puerta de Leviton, seleccione Network (Red) del menú principal y luego seleccione Network (Red) del menú.
- Page 26 5. Para configurar la programación SIP de la Estación de puerta de Leviton, seleccione Phone (Teléfono) del menú principal y luego seleccione SIP del menú. a. En el cuadro de edición junto a SIP Proxy/P2P Bridge, entre la dirección IP del servidor SIP.
- Page 27 6. Para la programación de llamadas salientes de la estación de la puerta de Leviton, seleccione Phone del menú principal y luego seleccione Outgoing Call (llamada saliente) del menú. a. En el cuadrado de edición al lado de Direct Dial #, (# de línea directa), entre Ring Group Extension (extensión de timbre de grupo) que se creó...
- Page 28 • En el cuadrado de edición a lado de Password (Contraseña), entre la nueva contraseña (mayúsculas y minúsculas). • En el cuadrado de edición a lado de Password (Confirm) (Confirmar Contraseña), vuelva a entrar la contraseña para confirmar que la entrada de ambas contraseñas coinciden. b.
- Page 29 10. Para actualizar el firmware en la estación de la puerta, seleccione System (Sistema) del menú principal y luego, seleccione Upgrade del menú. a. Si una actualización de firmware está disponible, obtenga el archivo firmware de Leviton y guárdelo en la PC.
- Page 30 c. Navegue en el lugar del archivo de firmware, selecciónelo y luego haga clic en Open (Abrir). d. Con el archivo de firmware listado en el cuadrado de edición junto al botón Navegar, haga clic en el botón Upgrade (Actualizar) al lado de Image File (archivo de imagen). e.
- Page 31 NOTA: Después de restablecer la estación de la puerta a los valores de fábrica, es necesario usar el software PC Access de Leviton para obtener la dirección IP de la estación. SALIR DE LA SESION Cuando todo ya se ha configurado, haga clic en Log Out (Salir) en el menú...
- Page 32 Cuando se termina la configuración de la estación de la puerta, vuelva a abrir PC Access de Leviton y termine la configuración que obtiene por escrito al controlador. Usando el programa PC Access de Leviton, bajo Extended Setup (programación extendida) haga clic en SIP Stations (estaciones SIP).
- Page 33 ESCRIBA LOS AJUSTES DE PROGRAMACION EXTENDIDA AL CONTROL Cuando se ha terminado la configuración de la estación de la puerta, haga clic en comunicaciones y conecte al control. Una vez conectado: 1. Haga clic en comunicaciones y seleccione Write to Controller (escribir al control)…...
- Page 34 La obligación de Leviton en esta garantía limitada está limitada a la reparación o reemplazo, a opción de Leviton, del producto que falle debido a un defecto de material o mano de obra. Leviton se reserva el derecho de reemplazar el Producto bajo esta Garantía Limitada con un producto nuevo o remanufacturado.
-
Page 35: Avertissements Et Mises En Garde
Ce document ainsi que l’ensemble de son contenu sont sujets à et protégés par les droits d’auteur internationaux et autres droits de propriété intellectuelle et sont la propriété de Leviton Manufacturing Co., Inc, ses filiales, sociétés affiliées et ses concédants. L’utilisation dans ce document de marques de commerces ou de service, de noms commerciaux, de marques de fabrique et/ou de noms de produits appartenant à... - Page 36 DESCRIPTION Le poste d’accès INDS1-00S est doté d’un interphone et d’une caméra PoE (alimentée via un réseau Ethernet) qui permettent une communication audio et vidéo bidirectionnelle en continu avec d’autres dispositifs au protocole SIP, comme les écrans tactiles OmniTouch 7 Leviton .
- Page 37 Une fois la boîte bien encastrée dans le mur, procéder comme suit : 1) Visser les trois goujons fournis dans les chevilles de la boîte (Figure 1). 2) Insérer la caissette en plastique dans la boîte bien droit et jusqu’au fond (Figure 2). Figure 1 Figure 2 3) Serrer les trois écrous fournis sur les goujons :...
- Page 38 6) Poser le poste d’accès au-dessus de la boîte métallique. La tenant en place, insérer les quatre vis fournies dans les trous supérieurs et inférieurs du poste (Figure 3). S’assurer que les vis entrent également dans les trous de la caissette en plastique. Les serrer sans trop forcer, jusqu’à...
- Page 39 Stations. 2. Cliquer sur l’icône d’addition verte trouvée sur la barre d’outils. 3. Sélectionner Leviton dans la liste déroulante sous Station Type, puis cliquer sur le bouton Discover. La fenêtre Discover Leviton Door Stations apparaît, montrant tous les postes trouvés.
- Page 40 5. Noter l’adresse IP du poste. CONFIGURATION D’UN POSTE On configure les postes d’accès de Leviton au moyen d’une interface Web intégrée. Pour accéder à cette interface, il faut procéder comme suit. 1. Ouvrir un navigateur Web et taper l’adresse IP du poste visé.
- Page 41 3. Dans la boîte de dialogue d’authentification Windows Security, entrer le nom d’utilisateur et le mot de passe pour accéder au dispositif. Par défaut, les identificateurs sont les suivants : Nom d’utilisateur (User name) : admin Mot de passe (Password) : admin La page System Information apparaît, affichant des informations sur le dispositif (Device Information), sur le réseau (Network) et sur les communications (SIP Phone Information).
- Page 42 5. Pour effectuer les réglages SIP du poste, sélectionner Phone du menu principal, puis SIP du menu contextuel. a. Entrer l’adresse IP du serveur SIP dans le champ SIP Proxy / P2P Bridge. b. Entrer de nouveau l’adresse IP du serveur SIP dans le champ SIP Service Domain. c.
- Page 43 6. Pour effectuer les réglages d’appels sortants, sélectionner Phone du menu principal, puis Outgoing Call du menu contextuel. a. Dans le champ Direct Dial #, entrer l’extension du groupe d’appel créé (Ring Group Extension) dans le serveur SIP ou le nom d’utilisateur SIP (SIP User) à appeler quand le bouton d’appel du poste est enfoncé.
- Page 44 • Dans le champ Password, entrer le nouveau mot de passe (les majuscules et les minuscules sont différenciées). • Dans le champ Password (Confirm), entrer de nouveau le mot de passe pour le confirmer. b. Pour ajouter des comptes d’utilisateurs du poste d’accès (jusqu’à trois), il faut procéder comme suit.
- Page 45 10. Pour mettre à niveau le micrologiciel du poste, sélectionner System du menu principal, puis Upgrade du menu contextuel. a. Quand des mises à niveau sont disponibles, on peut en obtenir le fichier de Leviton et le sauvegarder dans son ordinateur.
- Page 46 d. Une fois le nom de ce fichier dans le champ principal, cliquer sur le bouton Upgrade du champ Image File. e. Après cette opération, le poste d’accès se réinitialisera. 11. Pour sauvegarder ou rétablir la configuration du poste, sélectionner System du menu principal, puis Configuration du menu contextuel.
- Page 47 REMARQUE : après un rétablissement des valeurs par défaut, il faut utiliser le logiciel PC Access de Leviton pour obtenir à nouveau l’adresse IP du poste. DÉCONNEXION Une fois tous les éléments configurés, sélectionner Logout du menu principal. L’utilisateur en...
- Page 48 Une fois la configuration effectuée au niveau du poste d’accès, il faut rouvrir le logiciel PC Access de Leviton, procéder aux dernières étapes et enregistrer le tout dans le contrôleur. Dans le logiciel PC Access de Leviton, sous Extended Setup, cliquer sur SIP Stations.
- Page 49 ENREGISTREMENT DES RÉGLAGES ÉTENDUS DANS LE CONTRÔLEUR Une fois la configuration effectuée, dans PC Access cliquer sur Communications sur la barre de menus, puis sur Connect pour établir une connexion avec le contrôleur. Quand la connexion est établie, procéder comme suit. 1.
- Page 50 La présente garantie ne couvre pas les produits logiciels sur PC. Leviton se dégage de toute obligation en ce qui a trait aux conditions et usages hors de son contrôle. L’entreprise ne saurait être tenue responsable de problèmes résultant d’installations incorrectes, du défaut de lire les directives écrites relativement à...
- Page 52 Telephone: 1-504-736-9810 Leviton Manufacturing of Canada, Ltd. 165 Hymus Boulevard, Pointe Claire, Quebec H9R 1E9 Telephone: 1-800-469-7890 Leviton S. de R.L. de C.V. Lago Tana 43, Mexico DF, Mexico CP 11290 Telephone: (+52) 55-5082-1040 Visit our website at: leviton.com/automation © 2015 Leviton Mfg. Co., Inc.
