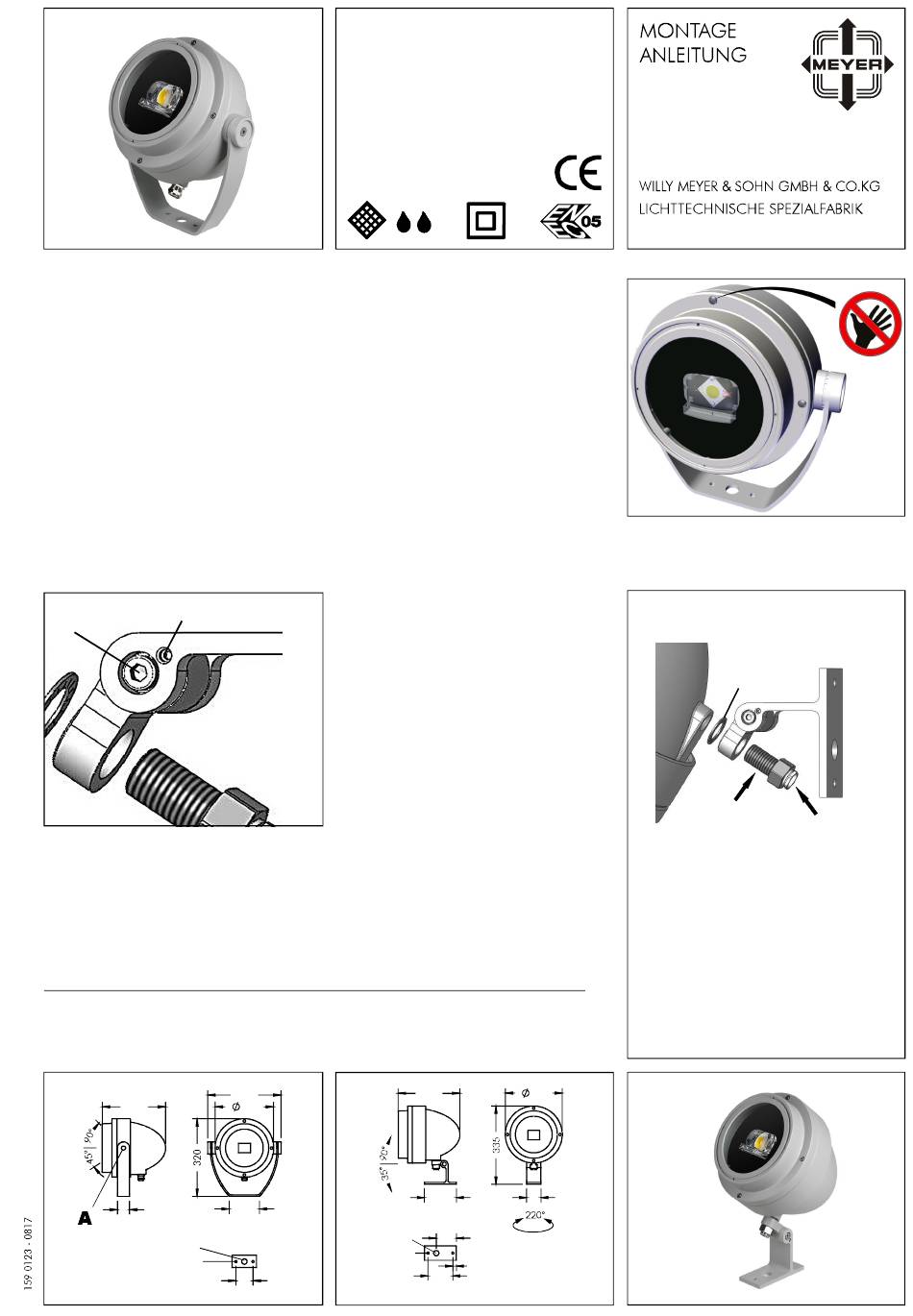

Meyer Nightspot B LED Street Optik Mounting Instructions

Anbauleuchte mit Hochleistungs-LED Modul.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Anbauleuchte für ungeschützte Anlagen.
Leuchte ist geeignet für Montage auf
normal entflammbaren Baustoffen.
Vor dem Öffnen der Leuchte Netzspannung
trennen. Leuchte am Montageort befestigen.
Bei Montagehöhen über 3 m mindestens
zwei Befestigungsschrauben verwenden.
Leuchte mit Bügel:
Bügelschrauben A mit 20 Nm festziehen.
Zum Anschluss der Leuchten Kabel mit
Durchmesser 8-15 mm verwenden.
Leuchte mit Gelenk:
Nach dem Neigen der Leuchte zuerst
Gelenkschraube 1 mit 20 Nm festziehen,
dann mit 4 Nm Gewindestift 2 kontern.
Zum Anschluss der Leuchten Kabel mit
Durchmesser 6-10 mm verwenden.
2
1
Bei Leuchten mit Anschlusskabel darf dieses nur in
einen Anschlusskasten mit entsprechender
Schutzart und Schutzklasse angeschlossen werden.
Zur Vermeidung von Gefährdungen darf eine
beschädigte äußere flexible Leitung dieser Leuchte
ausschließlich vom Hersteller, seinem Service-
vertreter oder einer vergleichbaren Fachkraft
ausgetauscht werden.
Maximale Belastung von Leitungsschutzautomaten / Maximum loading of automatic circuit breakers
I 34
A
peak
Sicherungsautomat / automatic circuit breaker type:
Kabelquerschnitt [mm²] / cable cross section [mm²]:
Anzahl Leuchten / number of luminaires:
260
50
22
9
8 988 0..
Nightspot B LED
Street Optik
Anbauleuchte
Luminaire
DALI dimmbar
DALI dimmable
Schutzart - Protection IP 67
Schutzklasse - Safety Class II
8 988 0..
Luminaire with high performance LED module.
MOUNTING INSTRUCTIONS
Connection of light fitting in compliance with
prevailing regulations in your country.
Luminaire for non-protected outdoor installation.
Luminaire is suitible for mounting on
normal inflammable surfaces.
Disconnect from power supply before opening the
light fitting. When installed at more than 3 metres
height, be sure to use at least two fixing screws.
Luminaire with bracket:
T ighten the mounting bracket screws
Mains M20 cable gland that accept cable
diameters from 8 mm to 15 mm.
Luminaire with mounting base:
After tilting the luminaire to the required position,
first tighten pivot screw
subsequently fix with set screw
Mains M20 cable gland that accept cable
diameters from 6 mm to 10 mm.
The power supply cable may only be connected to
a connection box wich has the correct degree of
protection an safety class. If the external flexible
cable or cord of this luminaire is damaged, it shall
be exclusively replaced by the manufacturer or his
service agent or a similar qualified person in order
to avoid a hazard.
C16
1,5
32
300
240
110
22
9
70
8 988 0.5 6..
8 988 0.6 6..
8 988 1.5 6..
8 988 1.6 6..
8 988 2.5 6..
8 988 2.6 6..
A with 20 Nm.
1 with 20 Nm and
2 with 4 Nm.
B16 C20
1,5 1,5
19 40
260 240
135 60
85
15
105
8 988 1..
MOUNTING
INSTRUCTIONS
.
Stemmessiepener Weg 5 D-58675 Hemer
Vordere Rahmenschrauben nicht lösen !
Do NOT remove front frame with glass.
Luminaire must NOT be opened from
the front.
Gilt für Leuchten mit Zuleitung.
Applies to luminaires with supply line.
Zahnscheibe
tooth washer
B
Nach dem Ausrichten der Leuchte
Schraube B mit 30 Nm anziehen.
Zuleitung darf sich nicht mitdrehen.
Erst nach dem Anziehen der
Schraube , die Druckschraube B
der Kabelverschraubung dicht anziehen.
After adjusting the luminaire
tighten screw B first with 30 Nm.
Supply line must not twist while
tightening screw B.
After that tighten pressure
screw C to seal the cable gland.
C
C
8 988 1..
