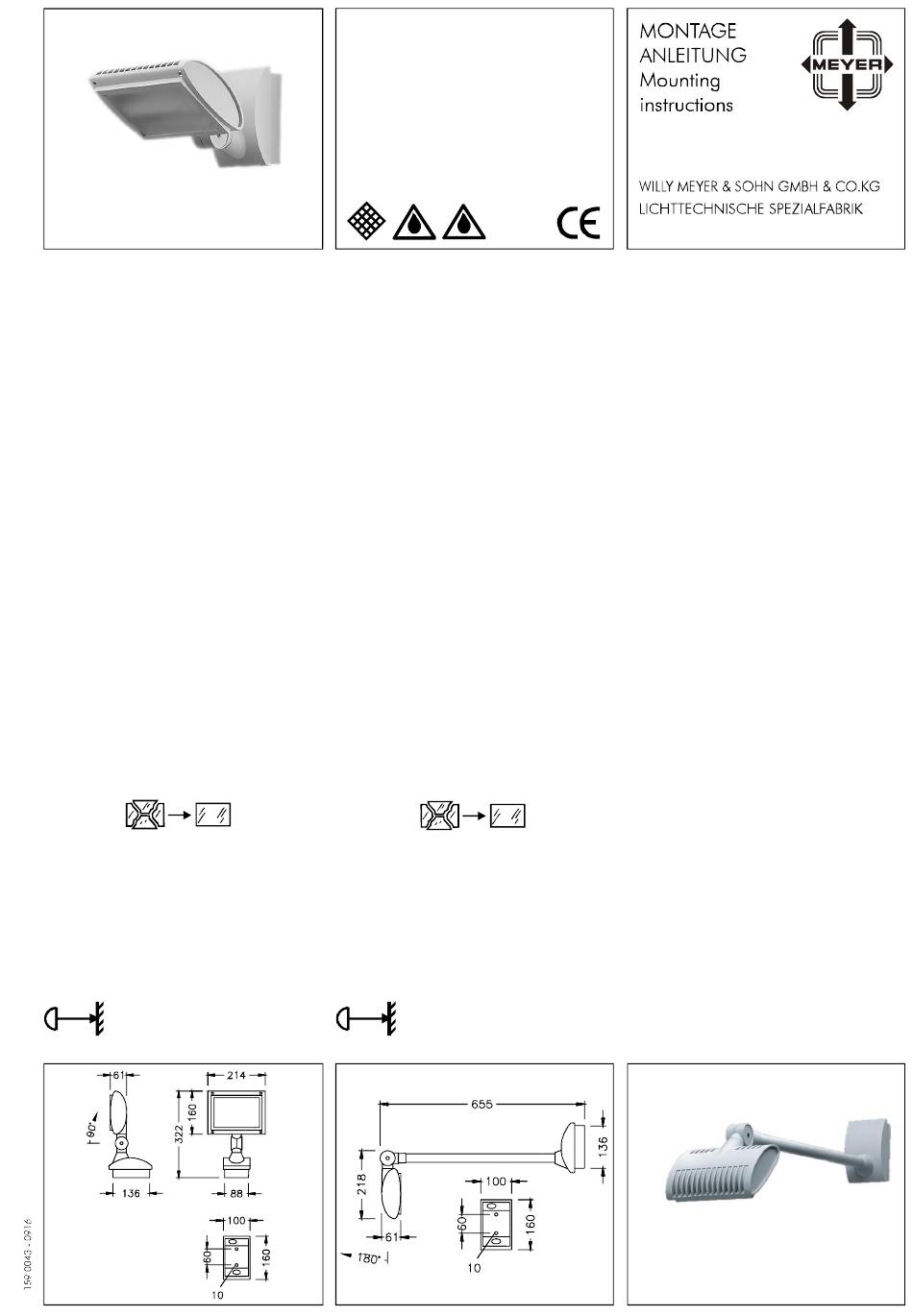

Meyer Nightline A Mounting Instructions

8 932 0.4
Anbauleuchte für Kompakt-Leuchtstofflampe
TC-T 26 Watt, Fassung GX24d-3.
MONTAGEHINWEISE
Anschluß der Leuchte nach VDE 0100.
Anbauleuchte für ungeschützte Anlagen.
Leuchte ist geeignet für die Montage auf
normal entflammbaren Baustoffen.
Vor dem Öffnen der Leuchte oder
Lampenwechsel Netzspannung trennen !
Gewindestift an der Wanddose lösen und
Montagedose entnehmen.
Montagedose mit beiliegendem
Befestigungsmaterial anbringen.
Achtung: Montagehinweis auf der Rückseite
beachten !
Hinweisschild "OBEN" in der Montagedose
gilt für normale Gebrauchslage der Leuchte
(wie Abb.). Schrauben mit 2,5 Nm anziehen.
Auf richtigen Sitz der elektrischen Zuleitung
in den Dichtungen achten ! Beim Aufsetzen
der Leuchte auf die Wanddose elektrische
Verbindung durch Stecker herstellen.
Gewindestift fest anziehen.
Rahmen mit Glas vom Gehäuse nehmen.
Lampe einsetzen, dabei auf richtige
Bestückung laut Typenschild achten.
Rahmen mit Glas aufsetzen und mit dem
Gehäuse dicht verschrauben.
ein Einscheiben-Sicherheits-Hartglas.
Die Leuchte darf nur mit ihren vollständigen
Schutzabdeckungen betrieben werden.
Leuchte Gewicht Windangriffsfläche
8 932 0.4 3,0 kg
8 932 7.1 3,3 kg
In Strahlrichtung den Mindestabstand zu
angestrahlten Flächen einhalten !
min 0,5 m
Nightline A
Anbauleuchte
luminaire
Schutzart - Protection IP 65
Schutzklasse - Safety Class I
Luminaire for compact fluorescent lamp
TC-T 26 Watt, lampholder GX24d-3.
MOUNTING INSTRUCTIONS
Connection the light fitting in compliance
with the regulations prevailing in your
Luminaire for non-protected
country.
outdoor installation.
Luminaire is suitable for mounting on
normal inflammable building materials.
Disconnect power supply befor opening
luminaire or changing lamp.
Loosen set screws and remove the box.
Fix wall box to surface using the materials
supplied.
Attention: please follow instructions on back
of this leaflet !
The label "TOP" on inside of wall box refers
to the standard installation position (light
output downwards as per illustration).
Tighten screws with 2.5 Nm. Make sure that
the cable sits properly in the gasket.
Make electrical connnection using the cable
connector when mounting luminaire onto
wall box. Tighten set screw. Remove glass /
frame assembly from housing. Insert lamp,
ensuring that the correct lamp is used as per
product label. Replace glass / frame
assembly and screw down tight to seal unit.
Das Glas ist
The glass is toughened safety glass.
Luminaire may only be operated when all
protective covers are in place.
Type
0,04 m² 8 932 0.4
0,05 m² 8 932 7.1
Ensure that the minimum spacing between
luminaire and illuminated surface is observed.
min 0,5 m
8 932 0.4
8 932 7.1
Weight Projected area
3,0 kg 0,04 m²
3,3 kg 0,05 m²
.
Stemmessiepener Weg 5 D-58675 Hemer
8 932 7.1
