Summary of Contents for Megasat HD 760

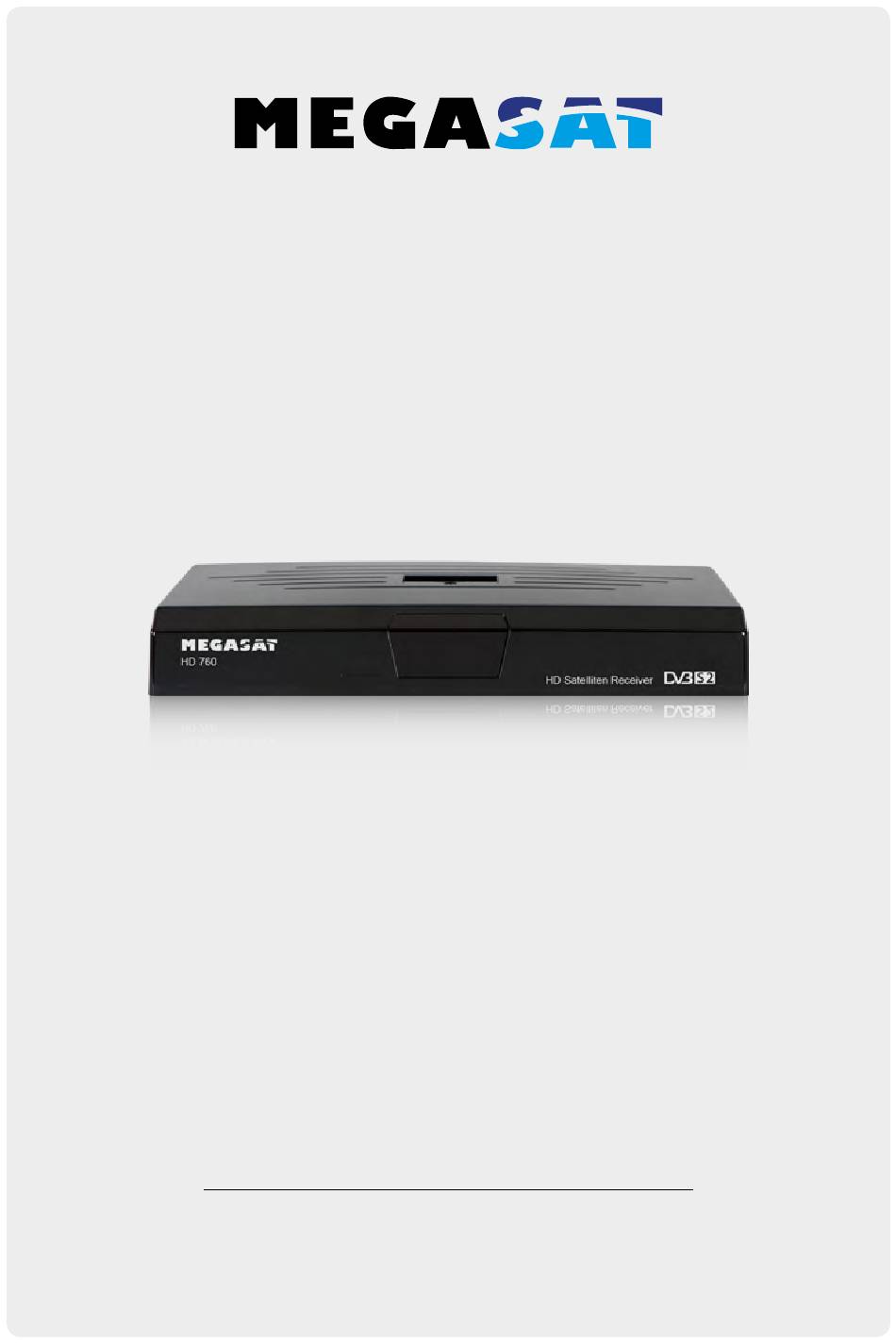

  • Page 1 HD 760 Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Sicherheitshinweise ......................03 Gerätes beträgt AC 100~240 V, 50/60Hz. 1.

  • Page 3: Referenz

    • 32-bit Farb-OSD, 720x576 Pixel für PAL • Systemumschaltung (TV/RADIO) LNB Eingang Scart S/PDIF Audio • Speicherung des zuletzt gesehenen Kanals • LNB-Kurzschluss- und Überlastschutz • IR-Fernbedienung 1.2 Lieferumfang • Megasat HD 760 • Fernbedienung • Batterien • Bedienungsanleitung DEUTSCH DEUTSCH...

  • Page 4: Anschließen Des Receivers

    2. Bezeichnungen und Tastenbelegung 3. Anschließen des Receivers 2.4 Fernbedienung 3.1 Anschließen des Receivers Bereich 1 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, POWER Ein-/Ausschalten des Gerätes (Standby) oder mehrere LNBs über einem DiSEqC Schalter MUTE Stummschalten des Tones FAV um in die Favoritenliste zu gelangen oder Multischalter.

  • Page 5: Erstinstallation

    4. Erstinstallation 4. Erstinstallation Unicable: Wichtig: Stellen Sie sicher, dass die Antenne angeschlossen ist, bevor Sie den Bei Verwendung einer Unicable Anlage muss der LNB Typ auf Unicable eingestellt wer- Receiver für die Erstinstallation einschalten. den. Mit den t u Tasten können Sie den LNB-Typ ändern und Unicable A auswählen. Drücken Sie anschließend die OK Taste um in die Konfiguration zu gelangen.

  • Page 6: Hauptmenü

    5. Hauptmenü 5. Hauptmenü Drücken Sie die MENÜ Taste, um in das Hauptmenü zu gelangen. Durch Benutzen der Hinweis: Navigationstasten auf der Fernbedienung, können Sie sich zwischen den einzelnen Me- Hier sehen Sie die aktuelle Programminformationen der Das EPG erreichen Sie nüs bewegen.
  • Page 7 5. Hauptmenü 5. Hauptmenü Audiosprache 5.3 Installation Wählen Sie die Sprache der Audiospur. Einige Sender bieten eine Sendung in zwei Spra- chen an (z. B. deutsch und englisch). Wählen Sie hier die Hauptsprache. SAT-Spiegel / LNB Einstellungen Hier können Sie nachträglich die Einstellungen anpassen, die für Ihre SAT-Anlage, bzw. für das LNB nötig sind.

  • Page 8: Usb

    5. Hauptmenü 5. Hauptmenü Film konfigurieren 5.7 USB Spezifische Untertitel: Wählen Sie zwischen klein, normal und groß. In diesem Menüpunkt können Sie Musik, Fotos oder Videos von einem USB Speicherme- Untertitel BG: Wählen Sie zwischen Transparent, Grau, GelbGrün oder Weiß. dium abspielen.

  • Page 9: Zusätzliche Information

    6. Zusätzliche Informationen 6. Zusätzliche Informationen 6.1 Fehlerbehebungen 6.3 Technische Daten Allgemeine Eigenschaften Problem Mögliche Ursachen Was müssen Sie tun? Anschlusswerte 220-240 V~ 50 Hz Die LED-Anzeige leuchtet nicht Netzteil ist nicht angeschlossen. Prüfen Sie, ob das Netzkabel mit Eingangsfrequenz 950 - 2150 MHz einer Netzsteckdose verbunden ist.
  • Page 10 HD 760 user manual Stand: v1.0 Februar 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 11 Content Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100 ~ Safety instructions ......................

  • Page 12: Referenz

    • System switchover (TV / RADIO) LNB input Scart S/PDIF Audio • Storage of the last viewed channel • LNB short-circuit and overload protection • IR remote control 1.2 Delivery • Megasat HD 760 • Remote control • Batteries • User manual ENGLISH ENGLISH...

  • Page 13: Connecting The Set-Top Box

    2. Names and key assignment 3. Connecting the set-top box 2.4 Remote control 3.1 Connecting the set-top box Zone 1 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, POWER Turn on / off the unit (standby) or more LNBs through a DiSEqC switch or multiswitch.

  • Page 14: First Installation

    4. First installation 4. First installation Unicable: Important: Make sure that the antenna is connected before you turn on the set- When using a unicable system, the LNB type must be set to Unicable. Use the t u but- top box for initial installation. tons to change the LNB type and select Unicable A.

  • Page 15: Main Menu

    5. Main Menu 5. Main Menu Press the MENU button to enter the main menu. By using navigation buttons on the re- Note: mote control, you can move between the various menus. Press the OK button to confirm Here you see the current program information for each The guide can also be channel.
  • Page 16 5. Main Menu 5. Main Menu Audio Language 5.3 Installation Select the language of the audio track. Some stations offer a consignment in two langu- ages (e.g. german and english). Select the main language. Dish / LNB settings Use this to adjust the settings that are necessary for your satellite set-top box, or for the LNB.
  • Page 17 5. Main Menu 5. Main Menu Configure movie 5.7 USB Specific Subtitles: Choose between small, normal and large. This menu item allows you to play music, photos or videos from a USB memory device. Subtitles BG: Choose between Transparent, gray, yellow/green or white. Multimedia Subtitles font color: Choose between white, black, red, blue or green.

  • Page 18: Additional Information

    6. Additional information 6. Additional information 6.1 Troubleshooting 6.3 Specifications Main Features Problem Possible causes What to do Power requirements 220-240 V~ 50 Hz The LED does not light Power Adaptor is not connected. Check if the mains cable is plugged Input frequency 950 - 2150 MHz into the power socket.
  • Page 19 Status: v1.0 February 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
