10.Conecte la alimentación. Enchufe los terminales del
arnés de entrada de alimentación (cables azules) desde
el gabinete HWI-LV24 hasta los montantes de alimentación
en el Procesador 4 Series. conecte el enchufe del adap-
tador al conector de alimentación del Vínculo 6/8.
Enchufe el adaptador a un receptáculo en la parte inferi-
or del HWI-LV24. El Procesador 4 Series tiene memoria
y dispositivos de reloj a batería. La batería suministra ali-
mentación a estos dispositivos durante las faltas de
energía y otras interrupciones temporales de energía. En
casas de veraneo y otras residencias que no están con-
tinuamente ocupadas, el procesador 4 Series DEBE ser
alimentado por un circuito que nunca se apague, aún
cuando la residencia está desocupada.
11.ENCIENDA el procesador Restaure el interruptor termo-
magnético de suministro en la posición de Encendido.
12. Conecte el Vínculo Serial. Conecte un conector estándar
DB9 macho al conector RS232 del Vínculo 3 en el
procesador para la programación del sistema o las
comunicaciones con otro equipamiento. Un cable serial
estándar directo (no un cable cruzado) es requerido para
la programación del sistema vía un puerto serial usando
un laptop. Si el procesador está conectado a un modem,
un adaptador cruzado (null modem) es necesario entre
el procesador y el modem conectado.
Orificio de Montaje
(4 lugares)
Puerto Ethernet
Procesador Contacto Concentrador/
Conmutador Ethernet
1 Transmitir +ve Recibir +ve
2 Transmitir -ve Recibir -ve
3 Recibir +ve Transmitir +ve
4 Sin conexión Sin Conexión
5
Sin conexión Sin Conexión
6 Recibir -ve Transmitir -ve
7 Sin conexión
Sin Conexión
8 Sin conexión Sin Conexión

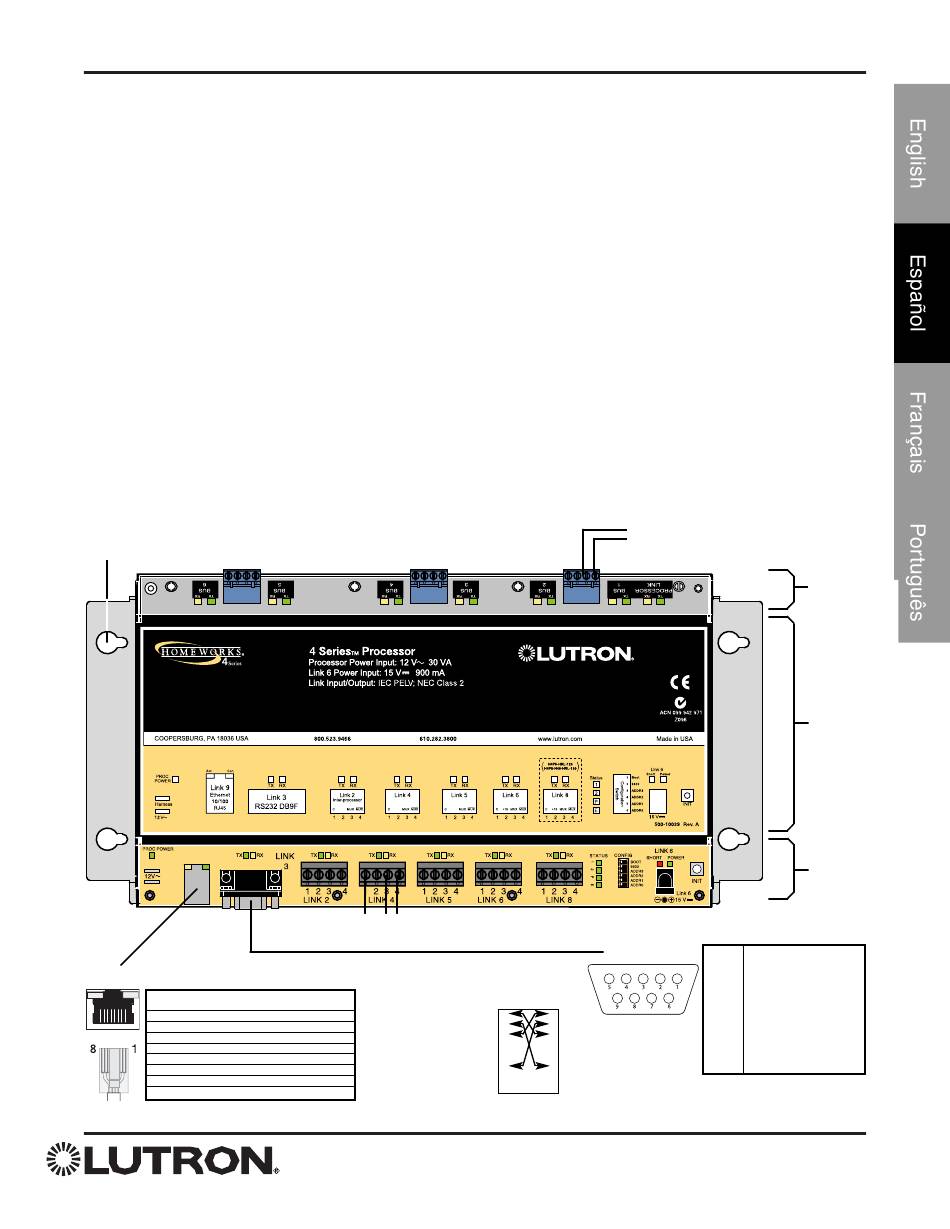

Figura 4 - Procesador 4 Series
A Concentradores de aten-
uadores adicionales
Configuración del Cable
Cruzado
Un cable cruzado es utilizado
cuando se conecta el procesador
a una laptop o a otro dispositivo
diferente de un concentrador
(sistemas a/v, HVAC, etc.)
TM
13. Conecte el Vínculo Ethernet. Conecte un conector
estándar RJ45 al conector Ethernet del Vínculo 9 del
procesador para la programación o las comunicaciones
del sistema con otro equipamiento. Un cable cruzado se
requiere para la conexión directa a una computadora. Si
se conecta en una red, un cable estándar es utilizado
(Vea Figura 4, más abajo). El LED naranja (ACT) se ilu-
minará cuando hay alguna señal Ethernet transmitida o
recibida en el Vínculo 9. El LED verde (CON) se iluminará
cuando el Vínculo 9 se conecta a un concentrador/con-
mutador/enrutador o a una computadora. Para ayudar a
la configuración de una laptop que se comunique con el
procesador, vea Ayuda en el software HomeWorks
Illumination.
A los controles HomeWorks
Maestro
Puerto RS-232
1 1
2 2
3 3
4 NC NC 4
5 NC NC 5
6 6
7 NC NC 7
8 NC NC 8
Wired
®
(H4P5-H48-120 solamente)
®
Concentrador
de atenuadores
(H4P5-H48-
120 solamente)
Etiqueta del
Procesador
Placa del
Procesador
CONTACTOS Nombre Descripción
1
Detector de Datos
DCD
en la Portadora
2
TXD Datos Transmitidos
3
Datos Recibidos
RXD
4
Equipo de Datos
DSR
Preparado
5
Tierra
GND
6
Terminal de Datos
DTR
Preparado
7
Libre para Transmitir
CTS
8
Solicitud para Transmitir
RTS
9
Indicador de Llamada
RI
