Montageanleitung

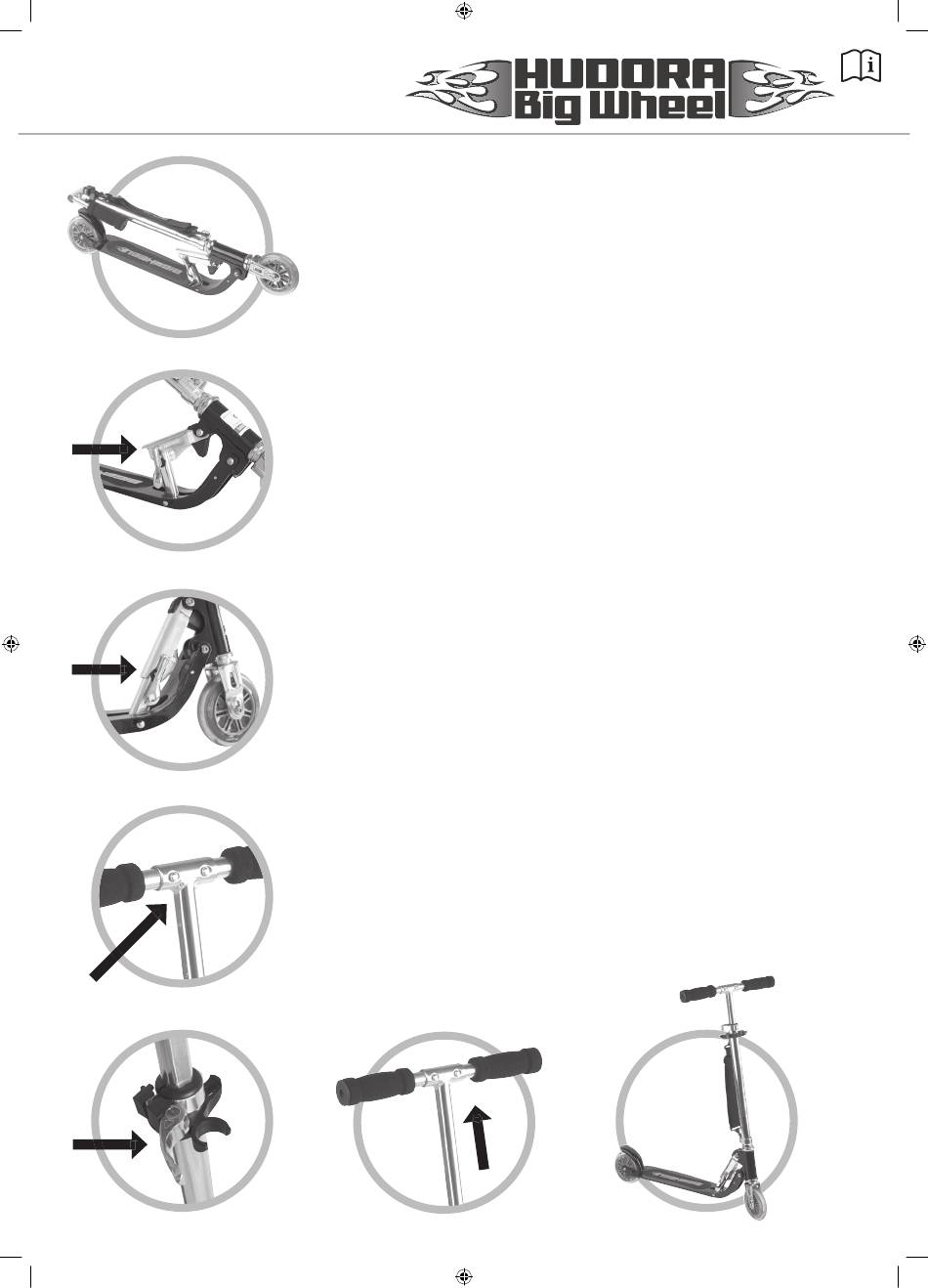

Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Manual Big Wheel mehrsprachig.indd 1
Der Scooter „HUDORA Big Wheel" wird Ihnen im Transportzustand
geliefert! (Bild 1). Lesen Sie sich bitte vor der Benutzung die Montage-
anleitung und die allgemeinen Hinweise zum scootern sorgfältig durch.
Um den Scooter fahrbereit zu machen, gehen Sie bitte folgendermaßen vor:
1. Ziehen Sie an dem Hebel rechts oberhalb des Trittbretts, um die
Transportsicherung zu lösen. (Bild 2)
2. Klappen Sie den Lenker des Scooters nach vorne.
3. Drücken Sie nun das Klappscharnier in Richtung Lenkerschaft bis es hörbar
einrastet. (Bild 3)
4. Führen Sie die Lenkergriffe in das T-Stück des Lenkerschaftes ein. Drücken
Sie mit dem Daumen in die beiden Arretierknöpfe sowie die Lenkergriffe, bis
die Griffe sich problemlos in das T-Stück hineinschieben lassen. Drehen Sie die
Lenkergriffe soweit, bis die Arretierknöpfe in den beiden dafür vorgesehenen
Arretieröffnungen erscheinen und hörbar einrasten. Prüfen Sie den korrekten
Sitz der beiden Lenkergriffe, indem Sie beide Lenkergriffe nach außen
ziehen. Lassen sich die beiden Lenkergriffe nicht mehr bewegen, sind sie
vorschriftsmäßig montiert. (Bild 4)
5. Lösen Sie den Schnellverschluss an der Lenkerstange, indem Sie den Hebel
des Schnellverschlusses vom Lenker wegdrücken, bis sich der Hebel parallel
zum Lenkergriff befi ndet. (Bild 5)
6. Ziehen Sie die Lenkerstange soweit aus dem Lenkerschaft, bis die
Lenkerstange die von Ihnen gewünschte Höhe erreicht hat. (Bild 6)
7. Schließen Sie nun den Schnellverschluss, indem Sie den Hebel um den
Lenkerschaft legen.
8. Überprüfen Sie alle Teile auf festen Sitz.
Um den Scooter wieder in den Transportzustand zu versetzen, gehen Sie
bitte folgendermaßen vor:
1. Lösen Sie den Schnellverschluss, indem Sie den Hebel des
Schnellverschlusses vom Lenkerschaft wegdrücken.
2. Schieben Sie die Lenkerstange bis zum Anschlag in den Lenkerschaft.
3. Schließen Sie den Schnellverschluss, indem Sie den Hebel des
Schnellverschlusses um den Lenkerschaft legen.
4. Drücken Sie mit den Daumen die Arretierknöpfe in die Lenkergriffe und ziehen
Sie die Lenkergriffe soweit nach außen, bis Sie sich vollständig aus dem
T-Stück lösen. (Bild 4)
5. Drücken Sie die Lenkergriffe soweit nach unten, bis sie sich parallel zum
Lenkerschaft befi nden.
6. Ziehen Sie an dem Hebel (rechts oberhalb des Trittbrettes), um die
Montagesicherung zu lösen. (Bild 2)
7. Klappen Sie den „HUDORA Big Wheel SCOOTER" zusammen, indem
Sie die Lenkerstange soweit in Richtung Hinterrad bewegen, bis die
Transportsicherung hörbar einrastet.
Farbe und Konstruktion können von den Abbildungen abweichen.
Bild 6
Bild 7
14.04.2005 12:16:29 Uhr
