Cadel MINI Installation, Use And Maintenance Manual

Wood cooking stove
Hide thumbs Also See for MINI:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

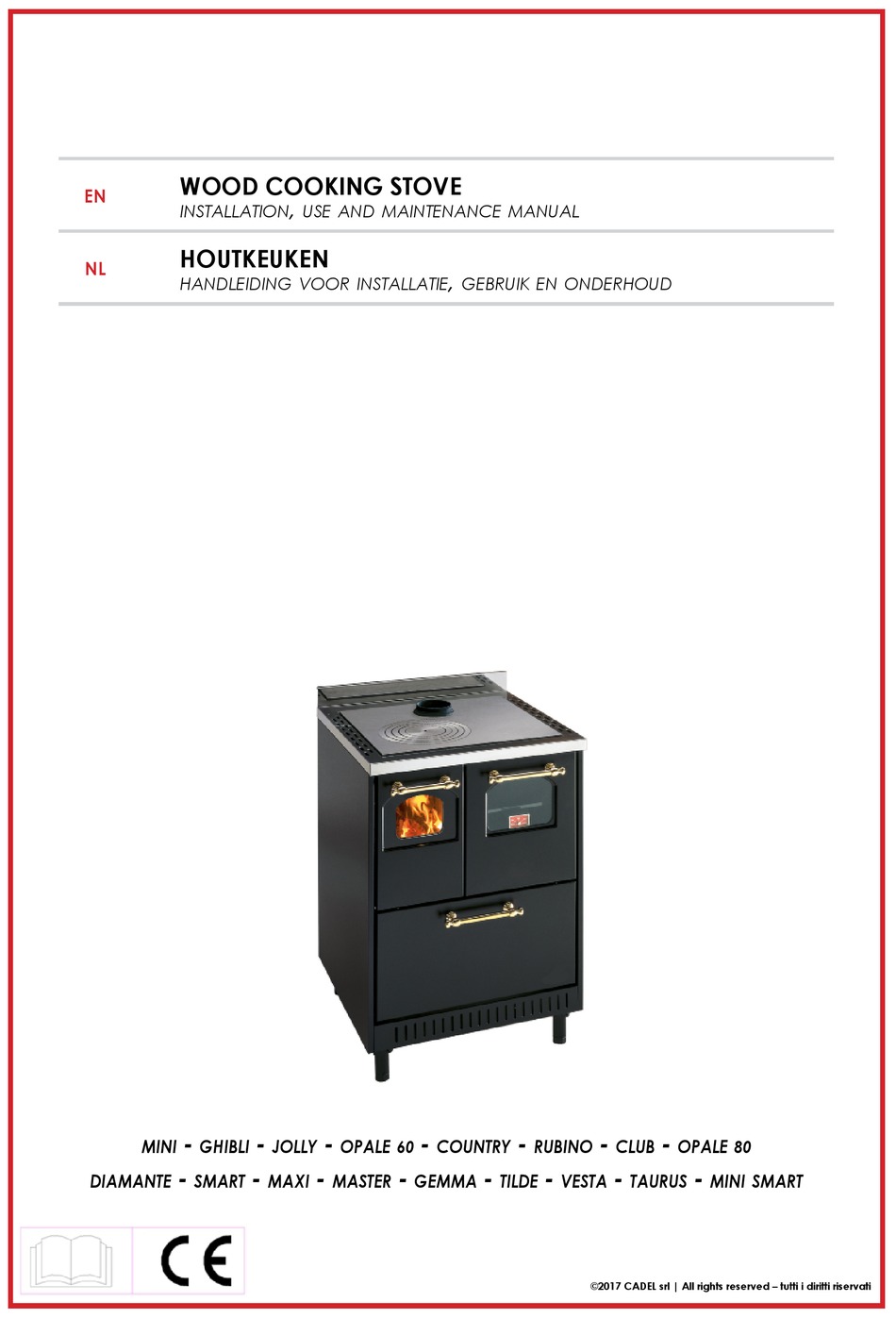

WOOD COOKING STOVE
en
installation
HOUTKEUKEN
nl
handleiding voor installatie
-
mini
ghibli
-
-
diamante
smart
,
use and maintenance manual
-
-
-
jolly
opale 60
-
-
maxi
master
gemma
,
gebruik en onderhoud
-
-
country
rubino
-
-
tilde
vesta
©2017 CADEL srl | All rights reserved – tutti i diritti riservati
-
club
opale 80
-
-
taurus
mini smart

Advertisement

loading

Related Manuals for Cadel MINI

Summary of Contents for Cadel MINI

  • Page 1 HOUTKEUKEN handleiding voor installatie gebruik en onderhoud mini ghibli jolly opale 60 country rubino club opale 80 diamante smart maxi master gemma tilde vesta taurus mini smart ©2017 CADEL srl | All rights reserved – tutti i diritti riservati...
  • Page 2 Summary 12.12 FAN REPLACEMENT ........20 12.13 SWITCH REPLACEMENT ....... 21 MANUAL SIMBOLOGY ......... 3 12.14 GASKET REPLACEMENT ....... 21 DEAR CUSTOMER ..........3 12.15 OVEN LIGHT REPLACEMENT ....... 21 CAUTIONS ............3 12.16 HEART BREAK ..........21 WARRANTY CONDITIONS ........3 13 IN CASE OF ANOMALY ........
  • Page 3 MANUAL SIMBOLOGY • The icons with the stylized figures indicates whom the subject dealt in the paragraph is addressed to (between the User and/or the Authorized Technician and/or the Specialized Stove-repairer). • WARNING symbols indicates an important note. USER AUTHORISED TECHNICIAN (ONLY to interpret or the Stove-manufacturer or the Authorized Technician of Technical Assistance Service approved by the Stove- manufacturer)
  • Page 4 be valid and effective. We recommend testing the product before completion with the relative finishes (claddings, painting of walls, etc.). Installations not meeting the current standards, improper use and lack of maintenance as expected by the manufacturer, void the product warranty. The guarantee is valid on the condition that the instructions and warnings contained in the use and maintenance manual are observed, and therefore the product is used correctly.
  • Page 5 PACKAGING AND HANDLING PACKAGING • The packaging is made up of recyclable cardboard boxes according to RESY standards, recyclable expanded polystyrene inserts and wooden pallets. • All packaging materials can be re-used for a similar use or eventually discharged as waste assimilable to the municipal solid ones, in accordance with current regulations.
  • Page 6 LEGEND Fig. 1 page 5 90° Measured distance at 90° from the roof surface = 1,3 mt • The chimney flue must be sealed from fumes. • It must have a vertical run without narrowing. It must be realized with fume and condensation resistant materials with thermal insulation and able to last against usual mechanical stresses.
  • Page 7 • The outlet height in the atmosphere must be away from the reflux area caused by the roof structure or by obstacles laying nearby (see TECHNICAL FEATURES apage 5). CHIMNEY COMPONENTS Fig. 4 - Chimney components LEGEND Fig. 4 page 7 Chimney pot Fume outlet Chimney flue...
  • Page 8 LEGEND Fig. 5 page 7 Room to ventilate External air inlet • The room must be endowed with an external air recycling for a good climate in your ambient. • The air inflow from outside to the inner occurs directly, through an opening on the external wall of the room (see Fig.
  • Page 9 8.10 EXAMPLES OF CORRECT INSTALLATION Fig. 6 - Example 1 LEGEND Fig. 6 page 9 Insulating material Exhaust stub pipe Inspection plug Minimum safety distance = 0,5 mt Damper • Chimney flue installation Ø150 mm with an enlarged drilling for pipe transit. Fig.
  • Page 10 Fig. 8 - Example 3 LEGEND Fig. 8 page 10 Insulating material Inspection plug Minimum safety distance = 0,5 mt Damper • External chimney flue entirely made up of insulated stainless steel pipes, i.e. with double wall of minimum Ø150 mm: all must be firmly attached to the wall.
  • Page 11 TYPE OF WOOD QUALITY % PERFORMANCE Good Beech Good Willow Sufficient Spruce Sufficient Red deal Fair Larch Fair Lime Worst Poplar Worst INSTALLATION 10.1 INTRODUCTION • The assembly position dipends on environment, exhaust, chimney flue. • Check with local authorities if there are any restrictive regulations which regard the combustible air inlet, room ventilation, fume exhaust system together with chimney flue and chimney pot.
  • Page 12 42,5 cm - 19 cm VESTA 83 cm 90 cm 58 cm 16,5 cm 18 cm TAURUS 83 cm 90 cm 58 cm 16,5 cm 18 cm MINI SMART 69 cm 85 cm 56 cm 20 cm 15 cm WOOD COOKING STOVES...
  • Page 13 30 cm 50 cm VESTA 20 cm 24 cm 100 cm 30 cm 50 cm TAURUS 20 cm 24 cm 100 cm 30 cm 50 cm MINI SMART 20 cm 24 cm 100 cm 30 cm 50 cm WOOD COOKING STOVES...
  • Page 14 Fig. 11 - Distances from walls LEGEND Fig. 11 page 14 min. 600 mm Distance from fitted units = 200 mm min. 450 mm Distance from fitted units = 200 mm 600 mm Distance from side panels under the hot plate = 200 mm Distance from side panels under the hot plate = 200 mm Distance from flammable floor = 0 mm 750 mm...
  • Page 15 Fig. 12 - Feet adjustment Stoves with feet for baseboard allow a front feet retraction for a perfect alignment with the baseboard (for example for the recess between pieces of furniture of a kitchen). For this adjustment it is sufficient to remove completely the wood drawer by slightly raising it, then loosen the 17-mm bolts placed abowe the front feet (see Fig.
  • Page 16 Childreen must be constantly overseen in order to assure that they do not play with the appliance. During its running, the stove reaches high temperatures: keep away childreen and animals and for your safety please use appropriate fireproof devices, such as heat-protecting gloves. 11.2 INTRODUCTION To have the best performance with the lowest consumption please follow the here descripted instructions.
  • Page 17 (see Fig. 13 page 16) and the start-up valve in order to have the maximum performance (nominal output) with the lowest fuel consumption. We remind that when the start-up valve is closed, the hot combustion fumes are forced below the plate around the oven, this promotes the heating of the oven and a greater radiant heating power of the stove.
  • Page 18 In case of black out or if the ventilation is out of order, the stove can work in the same way provided that using a low flame. Thus do not load the hearth with wood excessively. In case that the fan is out of order, contact an authorized technician who will replace it woth an original spare part.
  • Page 19 • Only when the ash is completely extinguished can be throuwn in the organic waste. • Clean the ash also in the ash compartment. 12.3 FUME PIPES ANNUAL CLEANING Clean once a week from soot with brushes. The cleaning operation must be executed by a specialized stove-repairer who will provide for the cleaning of fume pipe, chimney flue and chimney pot.
  • Page 20 Fig. 16 - Extract the the bottom of the oven When finished the cleaning, ALWAYS replace the oven bottom in its original position! 12.11 FANS CLEANING For models with ventilation, clean every the year the room fan from ash or dust which can cause a blade unbalance and a greater noise.
  • Page 21 • Extract the plug from the socket. • Extract the wood tray completely. Lift it slightly up and extract it. • Unscrew the 4 screw placed at the sides of the fan protection carter (see Fig. 17 page 20). • Disconnect the faston and unscrew the screw of faulty fan. •...
  • Page 22 IN CASE OF ANOMALY 13.1 PROBLEM SOLVING In case of doubts regarding the use of the stove, please contact ALWAYS the Authorized Technician on order to avoi irreparable damages! PROBLEM CAUSE SOLUTION INTERVENTION Use small and well dried wood logs during ignition, before Too large wood bigger wood logs.
  • Page 23 PROBLEM CAUSE SOLUTION INTERVENTION Open the registers completely. (If the problem persists, Lack of chimney contact and expert stove repairer who will check the draught chimney flue efficiency). Too humid wood Use well seasoned wood The glass blackens excessively Too slow Open air registers in order to increase the fire and fume combustion output temperature.
  • Page 24 14.2 FEATURES JOLLY DESCRIPTION MINI GHIBLI OPALE 60 RUBINO CLUB 80 OPALE 80 COUNTRY WIDTH 45 cm 60 cm 60 cm 69 cm 80 cm 80 cm DEPTH 60 cm 60 cm 60 cm 56 cm 60 cm 60 cm...
  • Page 25 DIAMANTE MASTER VESTA MINI- DESCRIPTION MAXI 90 TILDE SMART GEMMA TAURUS SMART WIDTH 82 cm 90 cm 87 cm 85 cm 83 cm 69 cm DEPTH 55 cm 60 cm 58 cm 61 cm 58 cm 56 cm HEIGHT 85 cm...
  • Page 26 Overzicht 12.9 REINIGING KOOKFORNUIS ......44 12.10 REINIGING BINNENKANT OVEN ....44 IN DE HANDLEIDING GEBRUIKTE SYMBOLEN ..27 12.11 REINIGING VENTILATOR ......44 BESTE KLANT ............27 12.12 VERVANGING VENTILATOR ......45 WAARSCHUWINGEN .......... 27 12.13 VERVANGING SCHAKELAAR ...... 45 GARANTIEVOORWAARDEN .......
  • Page 27 IN DE HANDLEIDING GEBRUIKTE SYMBOLEN • De iconen met de mannetjes geven aan tot wie het in de paragraaf behandelde onderwerp gericht is (gebruiker en/of geautoriseerde technicus en/of kachel- en schoorsteenspecialist). • De AANDACHTS-symbolen duiden op een belangrijke opmerking. GEBRUIKER GEAUTORISEERDE TECHNICUS (moet UITSLUITEND opgevat worden als: of de fabrikant van de kachel, of de geautoriseerde technicus van de technische assistentiedienst die...
  • Page 28 Opdat de garantie verder zou geldig worden en effectief zijn, mag de installatie volgens de regels van de kunst en de inwerkingstelling van het toestel uitsluitend door gekwalificeerd personeel worden uitgevoerd, dat in de voorziene gevallen aan de gebruiker een gelijkvormigheidsattest van de installatie en verklaring van goede werking van het toestel moet overhandigen.
  • Page 29 AANWIJZINGEN VOOR EEN CORRECTE VERWIJDERING VAN HET PRODUCT De afbraak en het verwijderen van het product is uitsluitend ten laste van en op verantwoordelijkheid van de eigenaar, die moet handelen in naleving van de geldende wetten in zijn land inzake veiligheid en milieubehoud. Aan het einde van de nuttige levensduur mag het product niet samen met het gewone huishoudafval worden verwerkt.
  • Page 30 TECHNISCHE KENMERKEN Fig. 1 - Schuin dak LEGENDA Hoogte boven de nok van het dak = 0,5 m Helling dak ≥10° 90° Gemeten afstand op 90° van het oppervlak van het dak = 1,3 m. • Het rookkanaal moet rookdicht zijn. •...
  • Page 31 ONDERHOUD • De rookafvoerleidingen (rookleiding + rookkanaal + schoorsteenpot) moeten altijd door een ervaren schoorsteenveger gereinigd, geveegd en gecontroleerd worden in overeenstemming met de plaatselijke regelgeving, met aanduiding van de producent van de schoorsteen en met de richtlijnen van uw verzekeringsmaatschappij.
  • Page 32 LEGENDA Fig. 4 op pag. 31 Rookleiding Warmtegenerator Inspectieluikje Damper Afvoerpijp BUITENLUCHTINLAAT Fig. 5 - Directe luchttoevoer LEGENDA Fig. 5 op pag. 32 - Te ventileren vertrek Aangrenzend vertrek Buitenluchtinlaat Opening onder de deur voor toename • Het is verplicht om voor buitenluchtrecirculatie te zorgen ten behoeve van een goed welzijn in het vertrek. •...
  • Page 33 TYPE SYSTEEM BUIS Ø150 mm BUIS Ø240 mm Minimum verticale lengte 1,5 m. 2 m. Maximum lengte (met 1 aansluiting) 6,5 m. 10 m. Maximum lengte (met 3 aansluitingen) 4,5 m. 8 m. Maximum aantal aansluitingen Horizontale delen (minimum helling 3%) 2 m.
  • Page 34 Fig. 7 - Voorbeeld 2 LEGENDA Fig. 7 op pag. 34 Isolatie Inspectiedop Inspectieluikje schoorsteen Minimum veiligheidsafstand = 0,5 m. Helling ≥ 3° Horizontaal deel ≤ 1 m. Damper • Oud rookkanaal, minimaal Ø150 mm buisinbreng, met de tot standkoming van een extern luikje voor de reiniging van de schoorsteen.
  • Page 35 Er wordt geadviseerd de in acht te nemen veiligheidsafstanden en het type isolatiemateriaal samen met de producent van het rookkanaal te controleren. De vorige regels gelden ook voor gaten die in de muur gemaakt worden (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN 15827).
  • Page 36 REF.5 REF.6 REF.7 REF.8 okga- okga- okga- safvoer safvoer safvoer d.12 cm) d.12 cm) d.13 cm) MINI 45 cm 85 cm 60 cm 22,5 cm - 19 cm GHIBLI 60 cm 85 cm 60 cm 30 cm 19 cm JOLLY...
  • Page 37 83 cm 90 cm 58 cm 16,5 cm 18 cm TAURUS 83 cm 90 cm 58 cm 16,5 cm 18 cm MINI SMART 69 cm 85 cm 56 cm 20 cm 15 cm 10.3 ALGEMENE INSTALLATIE Fig. 10 - Algemene installatie REF.1...
  • Page 38 30 cm 50 cm TAURUS 20 cm 24 cm 100 cm 30 cm 50 cm MINI SMART 20 cm 24 cm 100 cm 30 cm 50 cm Fig. 11 - Afstand van de muren LEGENDE Fig. 11 op pag. 38 min.
  • Page 39 • Als de vloer van een brandbaar materiaal is moet een bescherming voorzien worden van brandvrij materiaal (stalen plaat, hittebestendige plaat, marmer,...). Voor de afmetingen van de bescherming, zie Fig. 10 op pag. 37. • Controleer of de vloer een adequate capaciteit heeft om de last te dragen. Als de bestaande constructie niet aan deze eis voldoet, moeten passende maatregelen getroffen worden (bijvoorbeeld een plaat voor de verdeling van het gewicht).
  • Page 40 GEBRUIK 11.1 LET OP Dit apparaat is niet bestemd om gebruikt te worden door mensen (met inbegrip van kinderen) met verminderde geestelijke of motorische capaciteiten, of zonder ervaring en kennis, tenzij zij onder toezicht staan van, of geïnstrueerd worden door, iemand die verantwoordelijk is voor hun veiligheid.
  • Page 41 LEGENDA Fig. 13 op pag. 40 - Fig. 14 op pag. 40 Ontstekingsklep Damper Handregelklep primaire lucht +/- Schakelaar ventilators Automatische regelklep primaire lucht +/- Rookgasklep onder de oven • Verwijder handleidingen en andere documentatie die zich eventueel in de verbrandingskamer bevindt. •...
  • Page 42 POSITIES THERMOMETER GEBAK GEBRAAD BROOD TEMPERATUUR MIDDEN OVEN 115 °C 180 °C 240 °C 11.6 DEKSEL Op verzoek kunnen sommige modellen geleverd worden met een deksel, dat evenwel nooit gebruikt wordt wanneer het fornuis nog warm is, om de keuken zelf niet te oververhitten. Wanneer het deksel dichtgeklapt is, wordt het fornuis een extra werkblad.
  • Page 43 • Het is bovendien nodig om de verbrandingskamer minstens één keer per jaar te laten reinigen en de pakkingen na te laten kijken, de motoren en de ventilatoren te laten reinigen en het elektrische gedeelte te laten controleren. Al deze werkzaamheden moeten tijdig geprogrammeerd worden in overleg met de geautoriseerde technische assistentiedienst.
  • Page 44 12.8 REINIGING OVEN De oven moet na elk gebruik gereinigd worden m.b.v. een zachte doek en warm water of aangewezen producten die in de handel verkrijgbaar zijn. Gebruik nooit schuursponsjes want die kunnen de oppervlakken onherroepelijk beschadigen. 12.9 REINIGING KOOKFORNUIS De kookplaat in gietijzer heeft een olieachtig beschermend oppervlak dat met verloop van tijd afneemt.
  • Page 45 12.12 VERVANGING VENTILATOR Fig. 17 - Vervanging ventilator LEGENDE Fig. 17 op pag. 45 Schroeven Beschermingscarter ventilator Ventilator Voor de vervanging van de motorventilator, als volgt te werk gaan: • Haal de stekker uit het stopcontact. • Verwijder de houtlade volledig. Til hem iets op en verwijder hem. •...
  • Page 46 Voor een doeltreffende ovenverlichting, moet de lampbescherming af en toe schoongemaakt worden. 12.16 DEFECT VUURPOT Eventuele breuken van het gietijzer of de hittevaste bekleding van de vuurhaard zijn te wijten aan oververhitting door te veel brandstof of te veel verbrandingslucht. De beschadigde onderdelen moeten onmiddellijk vervangen worden om verdere schade aan de kachel te voorkomen.
  • Page 47 IN GEVAL VAN ONGEMAKKEN 13.1 OPLOSSING VAN DE PROBLEMEN In geval van twijfel omtrent het gebruik van de kachel dient u ALTIJD de geautoriseerde technicus te contacteren om onherstelbare schade te voorkomen. PROBLEEM OORZAAK OPLOSSING INGREEP Houtblokken te Gebruik houtblokjes die goed droog zijn om aan te steken, groot en voeg dan pas de grotere blokken toe.
  • Page 48 PROBLEEM OORZAAK OPLOSSING INGREEP Open de regelaars maximaal. (Als het probleem aanhoudt, De schoorsteen contacteer een gespecialiseerd technicus die de efficiëntie trekt niet van het rookgaskanaal nagaat). Het hout is te Gebruik hout dat goed gerust heeft. vochtig De ruit wordt te vuil Te langzame Open de luchtkleppen om het vuur aan te wakkeren en de...
  • Page 49 14.2 KENMERKEN JOLLY BESCHRIJVING MINI GHIBLI OPALE 60 RUBINO CLUB 80 OPALE 80 COUNTRY BREEDTE 45 cm 60 cm 60 cm 69 cm 80 cm 80 cm DIEPTE 60 cm 60 cm 60 cm 56 cm 60 cm 60 cm...
  • Page 50 DIAMANTE MASTER VESTA MINI- BESCHRIJVING MAXI 90 TILDE SMART GEMMA TAURUS SMART BREEDTE 82 cm 90 cm 87 cm 85 cm 83 cm 69 cm DIEPTE 55 cm 60 cm 58 cm 61 cm 58 cm 56 cm HOOGTE 85 cm...
  • Page 51 NOTE...
  • Page 52 · · pelletkachels houtkachels houtkeukens · thermokachel open haard pellets CADEL srl FREEPOINT by Cadel Via Foresto Sud, 7 31025 Santa Lucia di Piave (TV) - ITALY tel. +39.0438.738669 fax +39.0438.73343 www.cadelsrl.com Partner of: Rev.03 - 2013...
