EINHELL TC-SD 3,6 Li Original Operating Instructions
  1. Manuals
  2. Brands
  3. EINHELL Manuals
  4. Power Screwdriver
  5. TC-SD 3,6 Li
  6. Original operating instructions

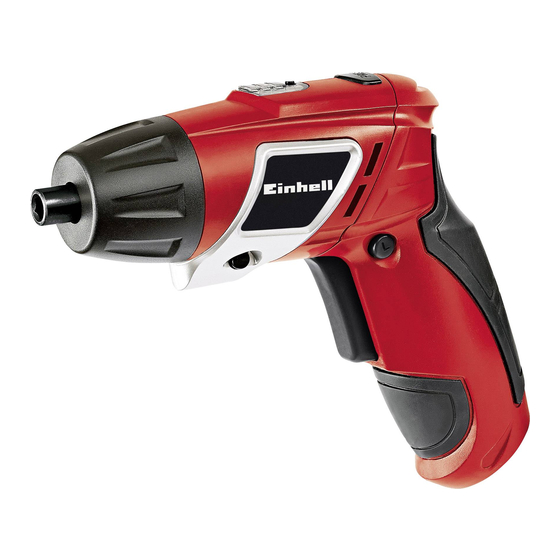

EINHELL TC-SD 3,6 Li Original Operating Instructions

Hide thumbs Also See for TC-SD 3,6 Li:
Table of Contents
  • Gerätebeschreibung und Lieferumfang
  • Bestimmungsgemäße Verwendung
  • Technische Daten
  • Vor Inbetriebnahme
  • Bedienung
  • Reinigung, Wartung und Ersatzteilbestellung
  • Entsorgung und Wiederverwertung
  • Service-Informationen
  • Safety Regulations
  • Layout and Items Supplied
  • Proper Use
  • Technical Data
  • Before Starting the Equipment
  • Operation
  • Cleaning, Maintenance and Ordering of Spare Parts
  • Disposal and Recycling
  • Service Information
  • Warranty Certificate
  • Consignes de Sécurité
  • Description de L'appareil Et Volume de Livraison
  • Utilisation Conforme À L'aff Ectation
  • Données Techniques
  • Avant la Mise en Service
  • Nettoyage, Maintenance Et Commande de Pièces de Rechange
  • Mise Au Rebut Et Recyclage
  • Bon de Garantie
  • Avvertenze Sulla Sicurezza
  • Utilizzo Proprio
  • Descrizione Dell'apparecchio Ed Elementi Forniti
  • Caratteristiche Tecniche
  • Prima Della Messa in Esercizio
  • Pulizia, Manutenzione E Ordinazione Dei Pezzi DI Ricambio
  • Smaltimento E Riciclaggio
  • Certificato DI Garanzia
  • Formålsbestemt Anvendelse
  • Produktbeskrivelse Og Leveringsomfang
  • Tekniske Data
  • Inden Ibrugtagning
  • Rengøring, Vedligeholdelse Og Reservedelsbestilling
  • Bortskaff else Og Genanvendelse
  • Beskrivning Av Maskinen Samt Leveransomfattning
  • Ändamålsenlig Användning
  • Tekniska Data
  • Före Användning
  • Rengöring, Underhåll Och Reservdelsbeställning
  • Skrotning Och Återvinning
  • Sigurnosne Napomene
  • Namjenska Uporaba
  • Opis Uređaja I Sadržaj Isporuke
  • Tehnički Podaci
  • Prije Puštanja U Pogon
  • ČIšćenje, Održavanje I Naručivanje Rezervnih Dijelova
  • Zbrinjavanje U Otpad I Recikliranje
  • Jamstveni List
  • Sigurnosna Uputstva
  • Namensko Korišćenje
  • Pre Puštanja U Pogon
  • ČIšćenje, Održavanje I Porudžbina Rezervnih Delova
  • Bezpečnostní Pokyny
  • Popis Přístroje a Rozsah Dodávky
  • Použití Podle Účelu Určení
  • Technická Data
  • Před UvedeníM Do Provozu
  • ČIštění, Údržba a Objednání Náhradních Dílů
  • Likvidace a Recyklace
  • Záruční List
  • Bezpečnostné Pokyny
  • Správne Použitie Prístroja
  • Popis Prístroja a Objem Dodávky
  • Technické Údaje
  • Pred UvedeníM Do Prevádzky
  • Čistenie, Údržba a Objednanie Náhradných Dielov
  • Likvidácia a Recyklácia
  • Záručný List
