Summary of Contents for LG PL-D860

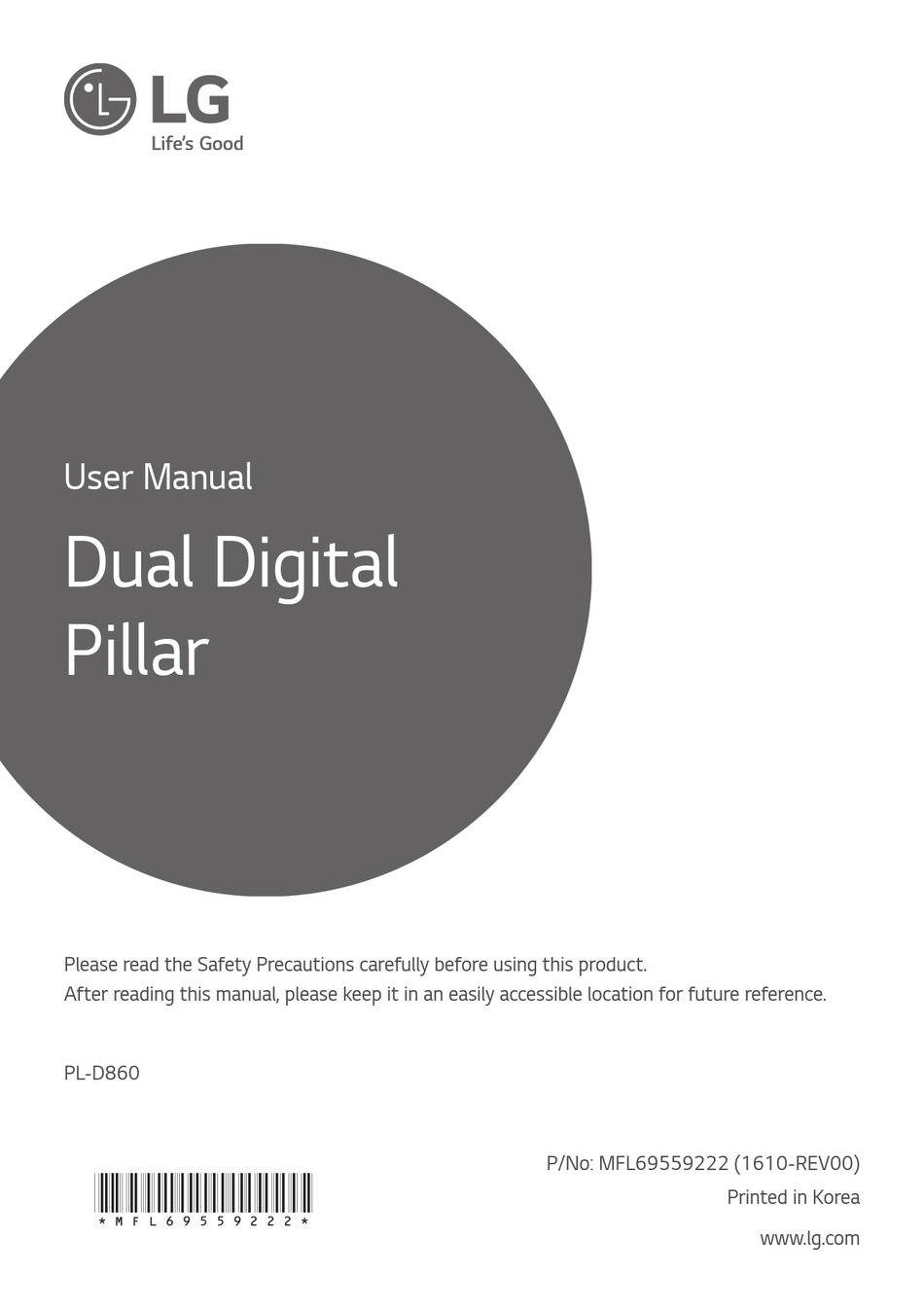

- Page 1 User Manual Dual Digital Pillar Please read the Safety Precautions carefully before using this product. After reading this manual, please keep it in an easily accessible location for future reference. PL-D860 P/No: MFL69559222 (1610-REV00) *MFL69559222* Printed in Korea www.lg.com...
-
Page 2: Safety Precautions
SAFETY PRECAUTIONS WARNING Follow the instructions in the manual to properly install this product. • - Failure to follow the instructions in the manual can result in personal injury or product damage. After the product is installed, do not stand on or lean against the product. •... -
Page 3: Assembly And Preparation
If the instructions in the manual are unclear, stop the installation process and contact the service center. • Check that the accessories provided with the product are all included before beginning installation. LG Electronics is • not liable for any damage or loss of the accessories after the package has been opened. -
Page 4: Required Tools
Accessories Accessories are subject to change without prior notice to improve the performance of the product, and new accessories may be added as well. The illustrations in this manual may differ from the actual product and accessories. User Manual Stand base x 1 Power strip bracket x 1 Double-sided tape x 1 Side cover x 2... - Page 5 Assembly The images may differ from the actual product. WARNING For safety, at least two people must work together to install the product. • Make sure to use gloves or other protective equipment during assembly for safety. • Place the stand base on a flat surface. Place the pillar on the stand base, aligning it with the grooves in the base.
- Page 6 NOTE Locate the “LONG HOOK” label in place as shown in the image. •...
- Page 7 After placing the pillar in the indentation of the stand base, fix it in place using the two screws (M8 x L50) provided. Fasten the four angle bracket screws (M8 X L15) provided to the stand base.
- Page 8 Position the power strip bracket inside the lower side of the pillar and attach it to the pillar using the two screws (M4 X L12) provided. NOTE The shape of the power strip may differ by region. • Make sure the power cord of the power strip points toward the floor. •...
- Page 9 Stick double-sided tape on a power strip and fix it on the power strip bracket. Put the power cord of the power strip into the hole in the stand base. NOTE Cut the double-sided tape to fit the size of the power strip. •...
- Page 10 Use the four screws (M4 x L12) provided to assemble the stand bracket onto the front and rear side of the stand base.
- Page 11 If using an LG media player, remove the screws, position the media player and refasten the screws.
- Page 12 Lay a clean cloth on a flat floor, and then put the monitor set on it with the screen face down. Place the long fastening brackets on the back of the monitor set, aligning them with the VESA holes. VESA hole Use the four screws (M8 x L15) provided and an L-wrench to attach the long fastening brackets to the monitor set.
- Page 13 Place a soft cushion next to the pillar attached to the stand base. (Cushion size: At least 100 mm x 400 mm) Hold the assembled fastening brackets and use the cushion to set the monitor set upright. NOTE Make sure that the protective plastic film is removed from each corner of the monitor before installing the product. •...
- Page 14 Locate the “LONG HOOK” label, then have one person hold the top of the set and one person hold the bottom panel. Use the brackets to hang the monitor set on the pillar. WARNING If excessive force is applied to the front of the monitor set, the panel may be damaged. •...
- Page 15 Lay a clean cloth on a flat floor, and then put the monitor set on it with the screen face down. Place the short fastening brackets on the back of the monitor set, aligning them with the VESA holes. VESA hole Use the four screws (M8 x L15) provided and an L-wrench to attach the short fastening brackets to the monitor set.
- Page 16 Place a soft cushion next to the pillar attached to the stand base. (Cushion size: At least 100 mm x 400 mm) Hold the assembled fastening brackets and use the cushion to set the monitor set upright.
- Page 17 Locate the “SHORT HOOK” label, then have one person hold the top of the set and one person hold the bottom panel. Use the brackets to hang the monitor set on the pillar. WARNING If excessive force is applied to the front of the monitor set, the panel may be damaged. •...
- Page 18 MaInsert the IR cable into the hole in the stand base and attach it to the side of the stand. IR receiver...
- Page 19 Match the screw projection in the middle of the pillar to the hole in the middle of the side cover and fix it in place as shown in the image. Repeat the steps for the opposite side cover to attach it. Screw projection...
- Page 20 Fix the sides of the side cover in place using the 10 screws (M4 x L12) provided. Repeat for the side cover on the opposite side. Stick the 20 rubbers provided on the fastened side cover screws.
- Page 21 Attach the top cover as shown in the image below by matching the screws on the pillar to the holes in the top cover.
- Page 22 Position the top cover and fix it in place using the two screws (M4 x L12) provided.
-
Page 23: Product Specifications
PRODUCT SPECIFICATIONS 358.5 232.8 710.4 610.4 Model name PL-D860 Width (mm) 710.4 Height (mm) 2328.8 Depth (mm) 610.4 Product weight (kg) Product weight in package (kg) - Page 24 The model name and serial number can be found on the back of the product. Contact your retailer for the applicable model. Please make a note of the following: Model name Serial No.
- Page 25 Guide de l'utilisateur Double pied numérique Veuillez lire attentivement les informations relatives à la sécurité avant d'utiliser ce produit. Après avoir lu ce guide, conservez-le dans un emplacement facilement accessible afin de pouvoir vous y référer ultérieurement. PL-D860 www.lg.com...
-
Page 26: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ AVERTISSEMENT Pour installer le produit, suivez les instructions du manuel. • - Le non-respect des instructions du manuel peut causer des blessures graves ou endommager le produit. Une fois le produit installé, veillez à ne pas grimper ou vous appuyer dessus. •... -
Page 27: Assemblage Et Préparation
Si les instructions fournies dans le manuel ne vous semblent pas claires, arrêtez l'installation et contactez le centre • d'assistance. Avant de commencer l'installation, vérifiez que les accessoires fournis avec le produit sont tous inclus. LG Electronics • ne peut en aucun cas être tenu responsable de tout dommage ou perte des accessoires après l'ouverture de l'emballage. -
Page 28: Outils Nécessaires
Accessoires Les accessoires sont sujets à modifications sans préavis dans le but d'améliorer les performances du produit, et de nouveaux accessoires peuvent être ajoutés. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer des illustrations. Guide de l’utilisateur Base x 1 Table multiprise x 1 Adhésif double face x 1... - Page 29 Assemblage L'aspect réel du produit peut différer de l'illustration. AVERTISSEMENT Pour votre sécurité, le produit doit être installé par deux personnes au moins. • Pour votre sécurité, assurez-vous d'utiliser des gants ou autres équipements de protection lors de l'assemblage. • Placez la base sur une surface plane.
- Page 30 NOTE Repérez l’ é tiquette “LONG HOOK” en place comme indiqué sur l’image. •...
- Page 31 Après avoir placé le pied sur les rainures de la base, procédez à l'assemblage en utilisant les deux vis (M8 x L50) fournies. Serrez les quatre vis (M8 X L15) fournies à la base du support.
- Page 32 Placez la table multiprise à l’intérieur de la partie inférieure du pied et fixez-le au pied à l’aide des deux vis (M4 X L12) fournies. NOTE La forme de la multiprise peut varier en fonction de la région. • Assurez-vous que le cordon d’alimentation de la multiprise est orienté vers le sol. •...
- Page 33 Collez de l’adhésif double face sur une multiprise et fixez-la sur la table multiprise. Placez le cordon d’alimentation de la multiprise dans le trou du socle. REMARQUE Coupez l’adhésif double face de façon à ce qu’il couvre la longueur de la multiprise. •...
- Page 34 Utilisez les quatre vis (M4 x L12) prévus pour assembler le support pied sur l’avant et l’arrière de la base du support.
- Page 35 Si vous utilisez un lecteur multimédia LG, retirez les vis, positionnez le lecteur multimédia et resserrez les vis.
- Page 36 Placez un linge propre sur un sol plat, puis posez-y le moniteur face vers le bas. Placez les supports de fixation longs au dos du moniteur en les alignant avec les trous de fixation VESA. Trou de fixation VESA Utilisez les quatre vis (M8 x L15) fournies et une clé en forme de L pour fixer les supports longs au moniteur. Vérifiez que les trous des supports de fixation et les orifices VESA sont alignés.
- Page 37 Placez un coussin doux à côté du pied attaché à la base. (Taille du coussin : au moins 100 mm x 400 mm) Maintenez les supports de fixation assemblés et utilisez le coussin pour placer le moniteur en position verticale. REMARQUE Assurez-vous que le film plastique de protection soit retiré de chaque coin de l’ é cran avant d’installer le produit. •...
- Page 38 Repérez l’ é tiquette “LONG HOOK” , puis faites-vous aider (une personne maintient la partie supérieure du moniteur et une autre le panneau inférieur). Utilisez les supports pour positionner le moniteur sur le montant. AVERTISSEMENT Si une force excessive est appliquée à l’avant du moniteur, vous risquez d’ e ndommager le panneau. •...
- Page 39 Placez un linge propre sur un sol plat, puis posez-y le moniteur face vers le bas. Placez les supports de fixation courts au dos du moniteur en les alignant avec les trous de fixation VESA. Trou de fixation VESA Utilisez les quatre vis (M8 x L15) fournies et une clé en forme de L pour fixer les supports courts au moniteur. Vérifiez que les trous des supports de fixation et les orifices VESA sont alignés.
- Page 40 Placez un coussin doux à côté du pied attaché à la base. (Taille du coussin : au moins 100 mm x 400 mm) Maintenez les supports de fixation assemblés et utilisez le coussin pour placer le moniteur en position verticale.
- Page 41 Repérez l’ é tiquette “SHORT HOOK” , puis faites-vous aider (une personne maintient la partie supérieure du moniteur et une autre le panneau inférieur). Utilisez les supports pour positionner le moniteur sur le montant. AVERTISSEMENT Si une force excessive est appliquée à l’avant du moniteur, vous risquez d’ e ndommager le panneau. •...
- Page 42 Insérez le câble IR dans l’ o rifice de la base du socle et fixez-le sur le côté du socle. Récepteur IR...
- Page 43 Faites correspondre la vis saillante située au milieu du pied au trou situé au milieu du cache latéral, et procédez à l'assemblage comme sur l'illustration. Répétez l’ o pération pour le capot latéral du côté opposé. saillante...
- Page 44 Fixez les côtés du cache latéral en place à l'aide des 10 vis (M4 x L12) fournies. Procédez de même pour le cache latéral opposé. Collez les 20 protections en caoutchouc fournies sur les vis du cache latéral fixé.
- Page 45 Fixez le capot supérieur comme indiqué sur l'illustration ci-dessous en faisant correspondre les vis sur le pied aux trous situés sur le capot supérieur.
- Page 46 Installez le cache supérieur, fixez-le en place à l’aide des deux vis (M4 x L12) fournies.
-
Page 47: Spécifications Du Produit
SPÉCIFICATIONS DU PRODUIT 358,5 232,8 710,4 610,4 Modèle PL-D860 Largeur (mm) 710,4 Hauteur (mm) 2328,8 Profondeur (mm) 610,4 Poids du produit (kg) Poids du produit dans l'emballage (kg) - Page 48 Le nom et le numéro de série du modèle se trouvent à l'arrière du produit. Contactez votre revendeur pour connaître le modèle Veuillez consigner les informations suivantes : compatible. Modèle N° de série...
- Page 49 Manual del usuario Totem digital doble cara Lea las precauciones de seguridad atentamente antes de utilizar este producto. Tras haber leído este manual, guárdelo en un lugar de fácil acceso a modo de referencia para el futuro. PL-D860 www.lg.com...
-
Page 50: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD ADVERTENCIA Para la instalación del producto, siga las instrucciones del manual. • - De lo contrario, podrían producirse lesiones personales o daños en el producto. Una vez instalado, no se suba ni se apoye en el producto. •... -
Page 51: Montaje Y Preparación
• atención al cliente. Compruebe que dispone de todos los accesorios suministrados con el producto antes de empezar a instalarlo. LG • Electronics no se responsabiliza de ningún daño o pérdida de los accesorios después de haber abierto el paquete. -
Page 52: Herramientas Necesarias
Accesorios Los accesorios están sujetos a cambios sin previo aviso con el fin de mejorar el rendimiento del producto, y podrían añadirse accesorios nuevos. Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales. Manual del usuario 1 base del soporte 1 Soporte para regleta... -
Page 53: Montaje
Montaje Las ilustraciones pueden diferir con respecto al producto real. ADVERTENCIA Por cuestiones de seguridad, al menos dos personas deben trabajar juntas para instalar el producto. • Asegúrese de utilizar guantes u otro equipo de protección durante el montaje para mayor seguridad. •... - Page 54 NOTE Localice la etiqueta “LONG HOOK” como se muestra en la imagen. •...
- Page 55 Tras colocar el pilar en las ranuras de la base del soporte, fíjelo utilizando los dos tornillos (M8 x L50) suministrados. Fije los cuatro tornillos (M8 X L15) suministrados a la base del soporte.
- Page 56 Coloque el soporte de la regleta dentro de la parte inferior del pilar y fíjelo al él con los dos tornillos (M4 X L12) suministrados. NOTE La forma de la regleta puede variar según la región. • Asegúrese de que el cable de alimentación de la regleta esté orientado hacia el suelo. •...
- Page 57 Pegue la cinta de doble cara a una regleta y fíjela en el soporte de la regleta. Introduzca el cable de alimentación de la regleta por el orificio de la base del soporte. NOTA Corte la cinta de doble cara de forma que se ajuste al tamaño de la regleta. •...
- Page 58 Utilice 4 tornillos (M4 x L12) para anclar el soporte de pie en la parte frontal y trasera de la base.
- Page 59 Si utiliza un LG Media Player, retire los tornillos, coloque el reproductor multimedia y vuelva a fijar los tornillos.
- Page 60 Extienda un paño limpio en el suelo y coloque el monitor sobre él con la pantalla hacia abajo. Coloque los soportes de fijación largos en la parte posterior del monitor, alineándolos con los orificios VESA. Orificio VESA Utilice los cuatro tornillos (M8 x L15) suministrados y una llave en L para fijar los soportes de fijación largos al monitor.
- Page 61 Coloque un cojín blando junto al pilar fijado a la base del soporte. (Tamaño mínimo del cojín: 100 mm x 400 mm) Sujete los soportes de fijación montados y utilice el cojín para colocar el monitor en posición vertical. NOTA Asegúrese de retirar el plástico protector de la esquina del monitor antes de instalar.
- Page 62 Busque la etiqueta “LONG HOOK” y, a continuación, haga que una persona sujete la parte superior del equipo y otra persona sujete el panel inferior. Utilice los soportes para colgar el monitor del columna. ADVERTENCIA Si aplica excesiva fuerza a la parte frontal del monitor, podría dañar el panel. •...
- Page 63 Extienda un paño limpio en el suelo y coloque el monitor sobre él con la pantalla hacia abajo. Coloque los soportes de fijación cortos en la parte posterior del monitor, alineándolos con los orificios VESA. Orificio VESA Utilice los cuatro tornillos (M8 x L15) suministrados y una llave en L para fijar los soportes de fijación cortos al monitor.
- Page 64 Coloque un cojín blando junto al pilar fijado a la base del soporte. (Tamaño mínimo del cojín: 100 mm x 400 mm) Sujete los soportes de fijación montados y utilice el cojín para colocar el monitor en posición vertical.
- Page 65 Busque la etiqueta “SHORT HOOK” y, a continuación, haga que una persona sujete la parte superior del equipo y otra persona sujete el panel inferior. Utilice los soportes para colgar el monitor del columna. ADVERTENCIA Si aplica excesiva fuerza a la parte frontal del monitor, podría dañar el panel. •...
- Page 66 Inserte el cable de infrarrojos en el orificio de la base del soporte y fíjelo a un lateral de la base. Receptor IR...
- Page 67 Haga coincidir la proyección del tornillo del centro del pilar con el orificio del centro de la cubierta lateral y fíjelo tal como se muestra en la imagen. Repita el proceso para la cubierta lateral en el lado opuesto. Screw projection...
- Page 68 Fije los laterales de la cubierta lateral en su lugar con los 10 tornillos (M4 x L12) suministrados. Repita el proceso en el lado opuesto de la cubierta lateral. Adhiera las 20 piezas de goma suministradas a los tornillos de la cubierta lateral ya apretados.
- Page 69 Coloque la cubierta superior como se muestra en la imagen inferior haciendo coincidir los tornillos del pilar con los orificios de esta.
- Page 70 Coloque la cubierta superior y fíjela con los dos tornillos (M4 x L12) suministrados.
-
Page 71: Especificaciones Del Producto
ESPECIFICACIONES DEL PRODUCTO 358,5 232,8 710,4 610,4 Nombre del modelo PL-D860 Ancho (mm) 710,4 Alto (mm) 2328,8 Profundidad (mm) 610,4 Peso del producto (kg) Peso del producto en el embalaje (kg) - Page 72 Puede encontrar el nombre de modelo y el número de serie en la parte trasera del producto. Póngase en contacto con su distribuidor para consultar el Anote los datos siguientes: modelo aplicable. Nombre del modelo N.º de serie...
