SmartRelais 2
Abréviation
SVB
V
in
GND
Relais

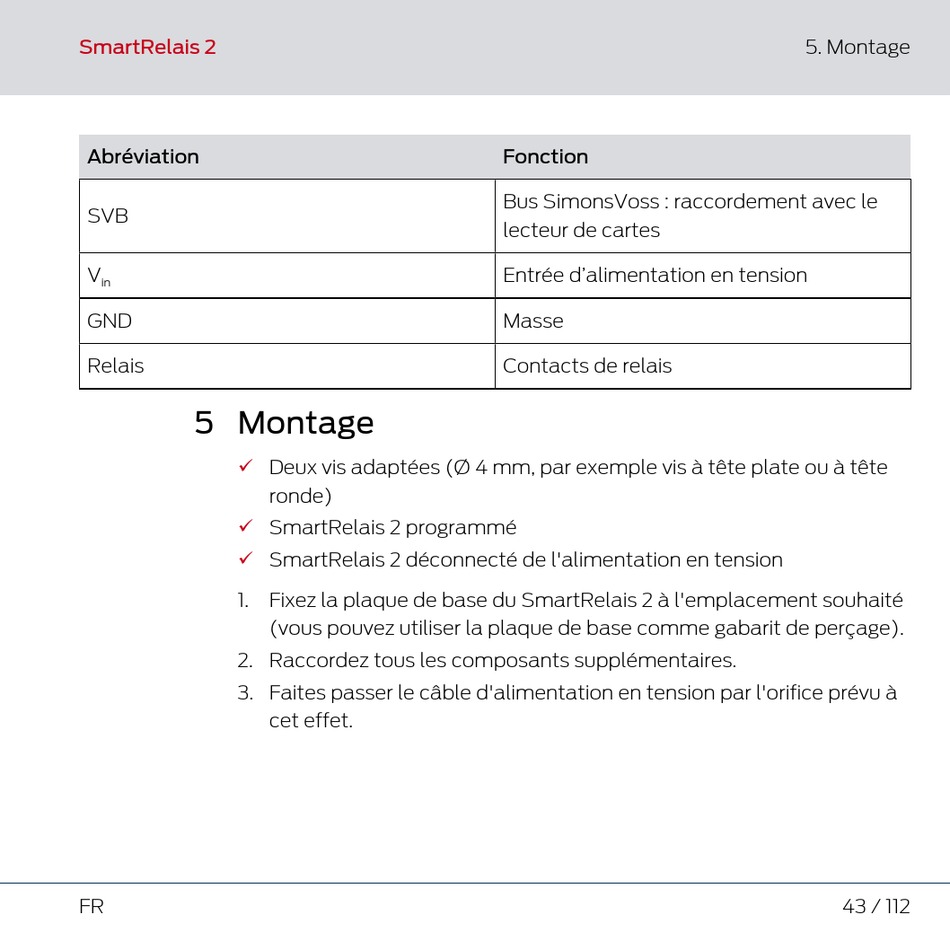

5 Montage

ü
ü
ü
1. Fixez la plaque de base du SmartRelais 2 à l'emplacement souhaité
2. Raccordez tous les composants supplémentaires.
3. Faites passer le câble d'alimentation en tension par l'orifice prévu à
FR
Deux vis adaptées (Ø 4 mm, par exemple vis à tête plate ou à tête
ronde)
SmartRelais 2 programmé
SmartRelais 2 déconnecté de l'alimentation en tension
(vous pouvez utiliser la plaque de base comme gabarit de perçage).
cet effet.
Fonction
Bus SimonsVoss : raccordement avec le
lecteur de cartes
Entrée d'alimentation en tension
Masse
Contacts de relais
5. Montage
43 / 112
