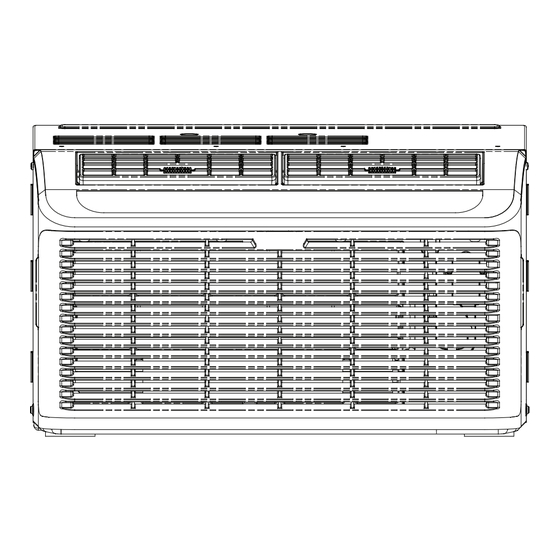

Room Air Conditioner
Acondicionadores de Aire Para Sala
Design may vary by model number.
Some models may have an
additional letter after the model
number
Installation Instruction
Manual del propietario y
instrucciones de instalación
El diseño puede variar según el
número de modelo
Algunos modelos pueden tener una
letra adicional después del número del
modelo
Owner's Manual and
ESAQ406
49-5000454 Rev. 0 01-20 GEA

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Haier ESAQ406

Summary of Contents for Haier ESAQ406

  • Page 1 Owner’s Manual and Installation Instruction Manual del propietario y instrucciones de instalación ESAQ406 Room Air Conditioner Acondicionadores de Aire Para Sala Design may vary by model number. El diseño puede variar según el número de modelo Some models may have an...
  • Page 2 49-5000454 Rev. 0...

  • Page 3: Table Of Contents

    HAIER WEBSITE Have a question or need assistance with your appliance? Try the Haier Website 24 hours a day, any day of the year! You can also shop for more great Haier products and take advantage of all our on-line support services designed for your convenience.

  • Page 4: Saftey Information

    (for example: open the use of flammable refrigerants. flames, an operating gas appliance or an operating electric • Haier Appliances does not support any servicing of the air heater. conditioner. • Do not pierce or burn refrigerant tubing. Be aware that •...

  • Page 5: Control Panel

    CONTROL PANEL Features and appearance will vary. COOL HIGH QUIET SLEEP CLEAN FILTER °F/°C E-SAVE DEHUM. AUTO POWER Temp. FILTER MODE SPEED TIMER Time RESET This section explains how to operate this air conditioner. NOTE: When the air conditioner is first plugged in, the LED display will show “88”...
  • Page 6 CONTROLS elay 4. TEMP/TIME 3. D 1. Press the TEMP/TIME button to raise the temperature. Delay ON—When the air conditioner is off, it can be set Each time you press the TEMP/TIME ^ button, the to automatically come on in 1 to 24 hours at its previous temperature will go up by 1°...
  • Page 7 CONTROLS Using the Remote Control 4. TIMER To set the air conditioner to turn off after a set amount of Remote Control may differ in appearance from the image show. time between 1 hour and 24 hours (unit must be ON): 1.
  • Page 8 CONTROLS Air Direction COOL MIN: To maximize cooling capacity, point air directional louvers down. To reduce cooling capacity, point air directional louvers up. COOL MAX: Changing the Air Direction 2-Way Air Flow: The air directional louvers let you control the direction of the airflow. The airflow can be directed up to down.

  • Page 9: Air Conditioner Care

    AIR CONDITIONER CARE Cleaning the Air Filter 3. Use a vacuum cleaner with the hose attachment to clean the air filter. If the air filter is very dirty, wash it in warm water with The air filter is removable for easy cleaning. A clean air filter mild detergent.

  • Page 10: Installation Instructions

    INSTALLATION INSTRUCTIONS Questions? Visit our Website at: haierappliances.com BEFORE YOU BEGIN UNPACKING THE AIR CONDITIONER Read these instructions completely and carefully. IMPORTANT – WARNING • Save these instructions for local inspector’s use. EXCESSIVE WEIGHT HAZARD - When moving or lifting IMPORTANT –...
  • Page 11 INSTALLATION INSTRUCTIONS (Appearance may vary) Side Curtain Weather Seal (3) Top mounting rail Frame Right Left Side Curtain conditioner Remote Control Foam Side Curtain Foam Seal QUIET HIGH AUTO TEMP UP ENERGY COOL SAVE TEMP DOWN TIMER TIMER TIMER ON/OFF DOWN DEHUM SLEEP...
  • Page 12 13 3/8” 26-1/16”- 39-1/4” (With side curtain panels) C. For model ESAQ406, cut and apply a weather strip to side of the curtain frame (one each side). A storm window frame will not allow the air conditioner to tilt toward the outside, and will keep it from draining properly.
  • Page 13 INSTALLATION INSTRUCTIONS 4. INSTALL THE AIR CONDITIONER IN 4. INSTALL THE AIR CONDITIONER IN THE WINDOW THE WINDOW (continues) A. Measure the width of the window opening and mark C. Install the side bracket into the unit and into the the center line on the inside window sill.
  • Page 14 GASKET GASKET (continues) Use Type B Screw to install the window lock bracket For additional energy savings, on ESAQ406 only, on top of the bottom window. measure and cut the adhesive backed foam sheets, and apply over the side curtains and frames to seal air leakage.

  • Page 15: Troubleshooting

    TROUBLESHOOTING Save time and money! Review the charts on the following pages first and you may not need to call for service. Problem Possible Cause What To Do Air conditioner does not The unit is unplugged. Make sure the air conditioner plug is pushed completely into start.
  • Page 16 NORMAL OPERATING SOUNDS • You may hear a pinging noise caused by water being picked up and thrown against the condenser on rainy days or when the humidity is high. This design feature helps remove moisture and improve efficiency. • You may hear the thermostat click when the compressor cycles on and off.
  • Page 17 NOTES 49-5000454 Rev. 0...

  • Page 18: Limited Warranty

    For US Customers: This limited warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a Haier Appliances Authorized Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized Haier Appliances Service location for service.
  • Page 19 SITIO WEB DE HAIER ¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de Haier las 24 horas del día, cualquier día del año! Usted también puede comprar más electrodomésticos maravillosos de Haier y aprovechar todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia.

  • Page 20: Seguridad Del Acondicionador De Aire

    SEGURIDAD DEL ACONDICIONADOR DE AIRE INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio, ADVERTENCIA descargas eléctricas o heridas personales. Riesgo de Incendio o Explosión. Esta unidad contiene refrigerante inflamable. ADVERTENCIA Se deben seguir las precauciones adicionales de seguridad.

  • Page 21: Panel De Control

    PANEL DE CONTROL COOL HIGH QUIET SLEEP CLEAN FILTER °F/°C E-SAVE DEHUM. AUTO POWER Temp. FILTER MODE SPEED TIMER Time RESET NOTA: IMPORTANTE: NOTA: NOTA: NOTA: Controles 1. MODO NOTA: Fan - NOTA: En el modo 2. VELOCIDAD (FAN SPEED) Fan, la temperatura no puede ajustarse.

  • Page 22: Controles

    CONTROLES 6. RETRASO 4. TIEMPO/TEMPERATURA Delay ON (Retraso Encendido) Delay OFF (Retraso del Apagado) NOTA Cómo configurar: Delay 1–24hr Increase (Incrementar) +/ Decrease (Reducir) – 5. RESTABLECIMIENTO DEL FILTRO Delay 1–24hr (Retraso entre 1 y 24 hrs), Delay 1–24hr (Retraso entre 1 y 24 hrs.) Increase (Incrementar) ^ / Decrease (Reducir) v 5.
  • Page 23 CONTROLES USO DEL CONTROL REMOTO QUIET PARA BORRAR LA PROGRAMACIÓN DE DEMORA DEL HIGH AUTO TEMPORIZADOR: TEMP UP NOTA: ENERGY COOL SAVE TEMP DOWN TIMER TIMER TIMER ON/OFF DOWN 5. AUMENTAR/DISMINUIR TEMPERATURA DEHUM SLEEP LOCK LIGHT RESET NOTA: 6. DORMIR NOTA: 1.
  • Page 24 CONTROLES DIRECCIÓN DEL AIRE Enfriamiento mínimo: Enfriamiento máximo: CAMBIO DE LA DIRECCIÓN DEL AIRE 49-5000454 Rev. 0...

  • Page 25: Cuidado Del Acondicionador De Aire

    CUIDADO DEL AIRE ACONDICIONADO LIMPIEZA DEL FILTRO DE AIRE NOTA: LIMPIEZA DEL PANEL FRONTAL 49-5000454 Rev. 0...

  • Page 26: Instrucciones De Instalación

    INSTRUCCIONES DE INSTALACIÓN ¿Preguntas? visite nuestra página en la red en: haierappliances.com ANTES DE INICIAR REQUISITOS ELÉCTRICOS(CONT) Lea estas instrucciones completa y cuidadosamente. IMPORTANTE – • TEST RESET IMPORTANTE – • TEST RESET • Nota al instalador • Nota al consumidor •...
  • Page 27 INSTRUCCIONES DE INSTALACIÓN PARTES INCLUIDAS (La apariencia puede variar) QUIET HIGH AUTO TEMP UP ENERGY COOL SAVE TEMP DOWN TIMER TIMER TIMER ON/OFF DOWN DEHUM SLEEP LOCK LIGHT RESET 49-5000454 Rev. 0...
  • Page 28 INSTRUCCIONES DE INSTALACIÓN 1. REQUISITOS PARA LA VENTANA 3. PREPARE EL ACONDICIONADOR DE AIRE 13 3/8” 26-1/16”- 39-1/4” 2. REQUISITOS DE UNA VENTANA C. Para el modelo ESAQ406, DE TORMENTAS PEDAZOS DE MADERA LONGITUD: GRUESO: CLICK 49-5000454 Rev. 0...
  • Page 29 INSTRUCCIONES DE INSTALACIÓN 4. INSTALL THE AIR CONDITIONER 4. INSTALL THE AIR CONDITIONER IN THE WINDOW (continues) IN THE WINDOW 49-5000454 Rev. 0...
  • Page 30 INSTRUCCIONES DE INSTALACIÓN 5. INSTALE EL SOPORTE DE 5. I NSTALE EL SOPORTE DE LA TRABA DE LA VENTANA LA TRABA DE LA VENTANA Y LA JUNTA SUPERIOR DE Y LA JUNTA SUPERIOR DE GOMAESPUMA DE LA VENTANA GOMAESPUMA DE LA VENTANA PRECAUCIÓN Vinilo Side Curtain...

  • Page 31: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS Problema Causas posibles Qué hacer El acondicionador de aire El acondicionador de aire está no enciende desconectado. El fusible se disparó/ el cortacircuitos se disparó. Interrupción en el suministro eléctrico. El dispositivo de interrupción de corriente se ha activado. El acondicionador de aire El flujo de aire está...

  • Page 32: Configuración Wifi

    SONIDOS DE OPERACIÓN NORMALES NOTA: CONFIGURACIÓN WIFI Haier Appliances WiFi Connect (Conexión WiFi de Haier Appliances) (Para clientes en Estados Unidos) Haier Appliances WiFi Connected Habilitado* Network: GE_MODULE_XXXX Network: GE_MODULE_XXXX PASSWORD: XXXXXXXX MAC ID: XX-XX-XX-XX-XX-XX CONTAINS FCCID: 2ALD3-MKQTWIFI11 CONTAINS IC:...
  • Page 33 Puesta en marcha Los datos de todos los electrodomésticos conectados son guardados en estricto cumplimiento con la Política de Privacidad de Datos de Conexión de Haier Appliances. Para acceder a esta política, visite geappliances.com/privacy/privacy_policy_connected. Preguntas acerca de WiFi Connect INFORMACIÓN REGULATORIA Declaración de Cumplimiento con FCC/IC:...

  • Page 34: Garantía Limitada

    Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley. Para Clientes de EE.UU: Garante en EE.UU: GE Appliances, a Haier company Louisville, KY 40225 49-5000454 Rev. 0...
  • Page 35 NOTAS 49-5000454 Rev. 0...
  • Page 36 IMPORTANT Do Not Return This Product To The Store If you have a problem with this product, please call 1-877-337-3639 for the name and telephone number of the nearest authorized service center. DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE IMPORTANTE No regrese este producto a la tienda Si tiene un problema con este producto, por favor comuníquese al 1-877-337-3639 para solicitar el...
