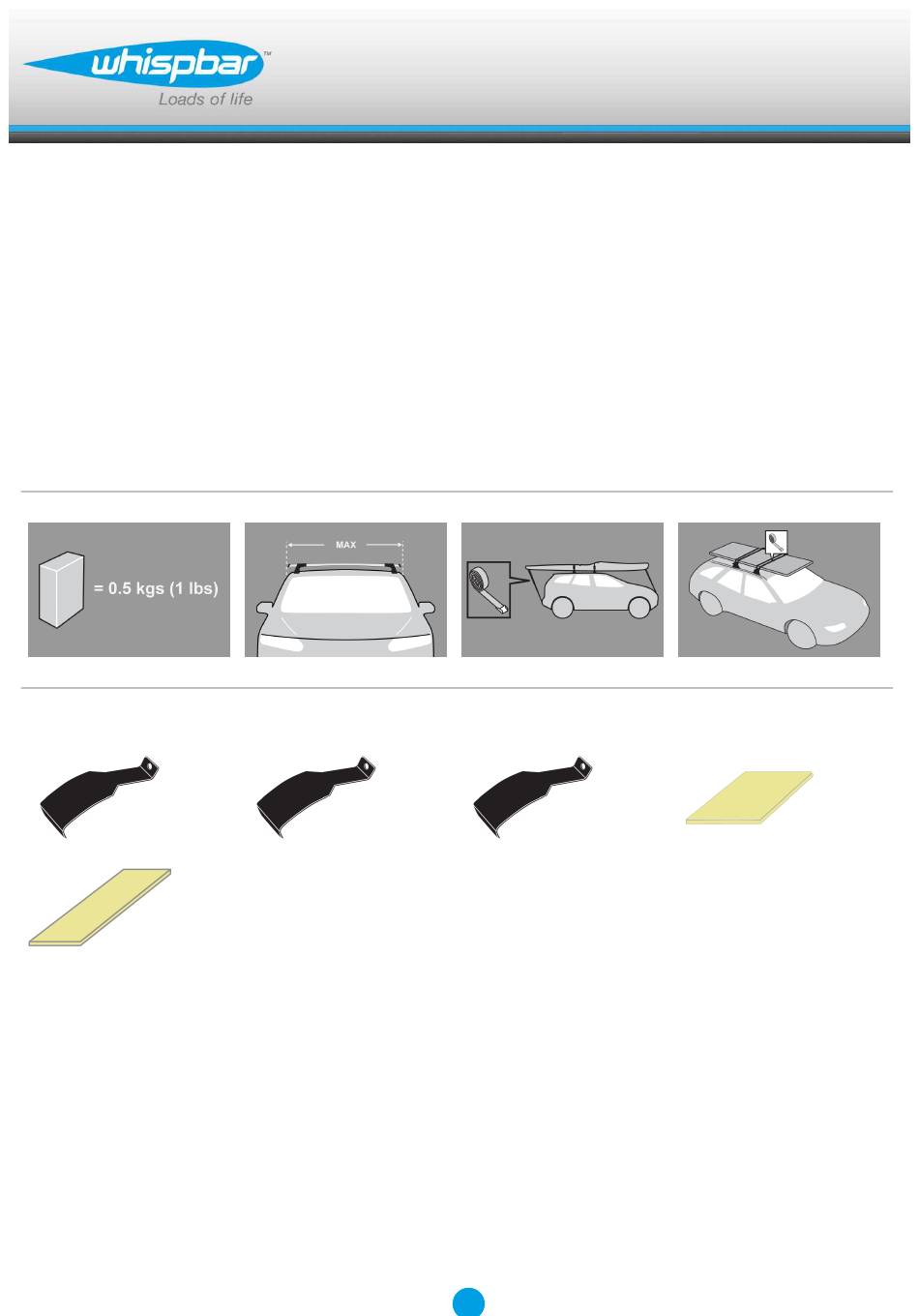

- Page 1 K366W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 6D...
- Page 2 Fitting Kit K366W MAX kgs (lbs) Toyota Corolla, 5dr Estate 02-07 75 kgs (165 lbs) 75 kgs (165 lbs) Corolla, 5dr Wagon Dec 01-Apr 07 75 kgs (165 lbs) 75 kgs (165 lbs) Corolla, 5dr Wagon Dec 01-Apr 07 75 kgs (165 lbs)
- Page 3 Fitting Kit K366W Corolla, 5dr Estate 02-07 (EU) -230mm 470mm 762mm 744mm -9 -1/16ths" 18 1/2ths" 30" 29 5/16ths" Corolla, 5dr Wagon Dec 01-Apr 07 (NZ) -230mm 470mm 762mm 744mm -9 -1/16ths" 18 1/2ths" 30" 29 5/16ths" Corolla, 5dr Wagon Dec 01-Apr 07 (AU)
- Page 4 Fitting Kit K366W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Page 5 Fitting Kit K366W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K366W Remove locking screw. Apply protective strip as shown. Trim if required. It is important to put the clamps in the correct position on the vehicle. Letters refer to the part numbers stamped on clamps. Clamp Part Number:...
- Page 7 Fitting Kit K366W Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right"). Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw.
- Page 8 Fitting Kit K366W Make sure the pad fits into the holes underneath the foot. Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated). Clamps directly to edge of roof under the...
- Page 9 Fitting Kit K366W Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Tighten locking screw on both legs evenly. Check crossbar is securely attached to the vehicle.
- Page 10 Fitting Kit K366W Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 11: Maintenance
Fitting Kit K366W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 12 Fitting Kit K366W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K366W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K366W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 15 Fitting Kit K366W Odręć śrubę zabezpieczającą. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. Bardzo ważne jest aby umieścić łapy w odpowiednich miejscach na dachu samochodu Litery odnoszą się do oznakowań na łapkach Numer łapy: A = 352A B = 481A...
- Page 16 Fitting Kit K366W Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia. ( Np. Prawy przód) Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Nałóż gumowe podkładki na stopę.
- Page 17 Fitting Kit K366W Upewnij się, czy dobrałeś odpowiednią podkładkę. Montaż Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Zamocuj łapy na samym brzegu dachu tuż pod drzwiami Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu. Zamontuj stopy w tych samych miejscach...
- Page 18 Fitting Kit K366W Dokręć z siłą 5 Nm / 3.7 ft lb. Dokręć śruby na każdej stopie. Upewnij się, czy belka została poprawnie zamontowana...
- Page 19 Fitting Kit K366W Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 20: Zasady Użytkowania
Fitting Kit K366W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 21 Fitting Kit K366W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
