TOOLCRAFT 1697190 Operating Instructions Manual

Bedienungsanleitung
Bohrmaschinenständer
Best.-Nr. 1697190
Bestimmungsgemäße Verwendung
Dieser Bohrständer kann die meisten 38 mm oder 43 mm Handbohrmaschinen aufnehmen, die
nicht modifiziert wurden. So wird aus Ihrer tragbaren Handbohrmaschine eine Bohrmaschine.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte
das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss,
Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Säule
• Hebel
• Manschette
• Basis
• 38 mm Bohrkopfadapter
• 1 x M6 14 mm Schlitzschrauben
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur
Bedienung hin.
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise
und Informationen für einen ordnungsgemäßen Gebrauch in dieser
Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise
daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in
solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• In Schulen, Schulungsräumen, Hobby- oder Selbstbedienungswerkstätten muss
der Umgang mit diesem Produkt von geschultem Personal überwacht werden.
• Beim Betrieb in Geschäftsräumen sind die einschlägigen Unfallverhütungsvorschriften
zu beachten.
• Betreiben Sie das Gerät nicht unter dem Einfluss von Drogen oder Alkohol.
• Die Arbeitsumgebung ist stets sauber und ordentlich zu halten. Unordnung am
Arbeitsplatz erhöht die Wahrscheinlichkeit gefährlicher Ereignisse.
• Der Bediener muss immer eine stoßfeste Schutzbrille mit Seitenschutz,
Schutzmaske, Handschuhen und Gehörschutz tragen, wenn er das Produkt mit
angebrachtem Bohrer betreibt.
• Das Bedien- und Wartungspersonal muss physisch in der Lage sein, mit der
Masse, dem Gewicht und der Leistung des Werkzeugs umgehen zu können.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung,
starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen,
Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• 1 x M8 16 mm Sechskantschraube
• 1 x M6 Unterlegscheibe
• 1 x M6 Sicherungsmutter
• 1 x Sechskantschlüssel
• Bedienungsanleitung
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, die mit dem Produkt verbunden sind.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Gerätes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
• Vor jedem Einsatz der Maschine sollte sorgfältig geprüft werden, ob sie
ordnungsgemäß funktioniert und ihre beabsichtigte Funktion erfüllt.
• Achten Sie stets auf einen guten Stand, um während der Arbeit nicht das
Gleichgewicht zu verlieren.
• Stellen Sie sicher, dass der Arbeitsbereich frei von Ablagerungen und Hindernissen
ist und gut beleuchtet ist.
• Tragen Sie während der Benutzung des Bohrständers keine losen Kleidungsstücke,
Haarschmuck usw., da diese im Bohrer hängen bleiben können.
• Halten Sie Kinder und Zuschauer in sicherem Abstand, wenn Sie das Gerät verwenden.

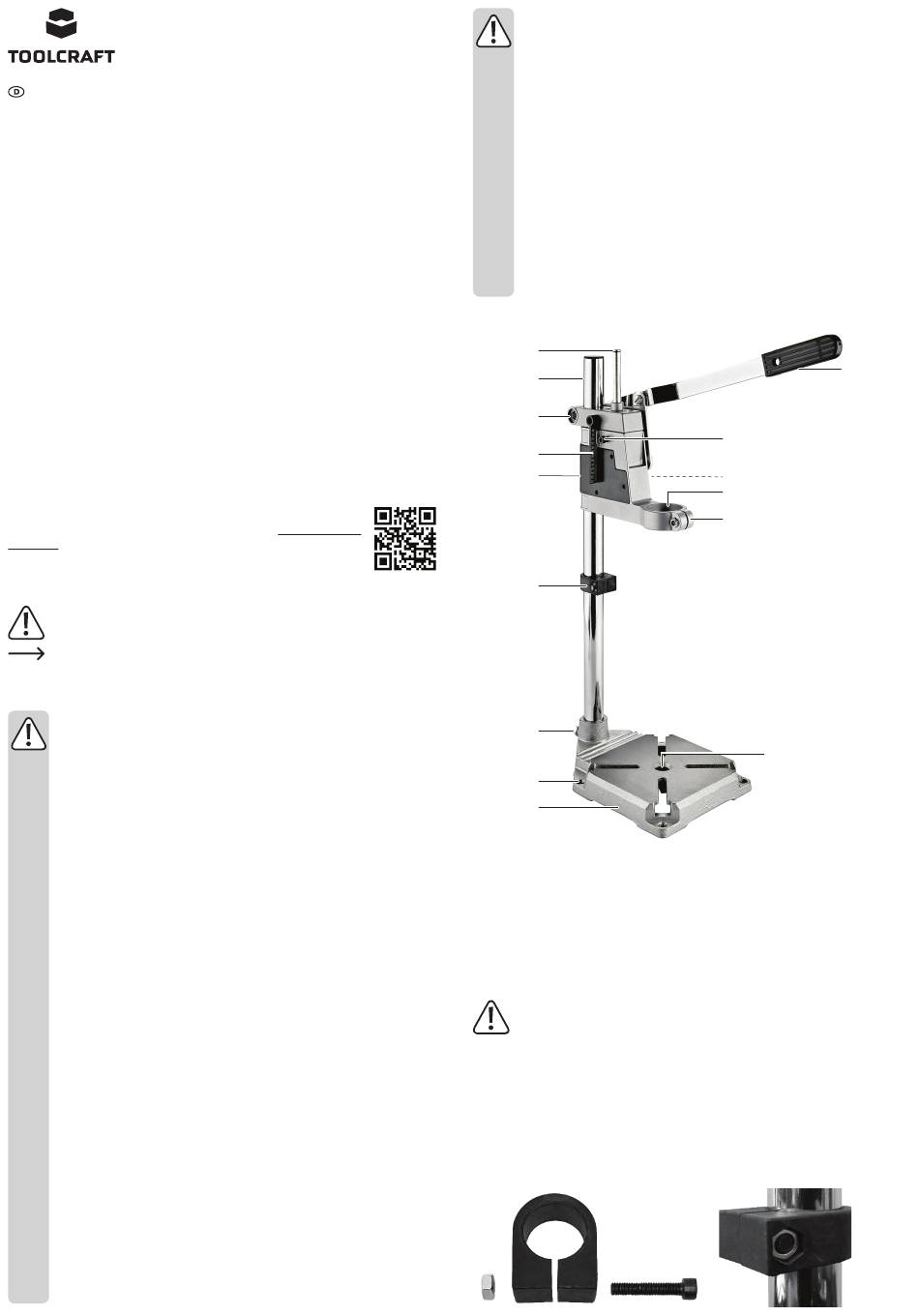

Bedienelemente
1
2
3
4
5
6
7
8
9
1 Führungsschiene
2 Säule
3 Spindelstockklemme
4 Strichskala
5 Spindelstock
6 Tiefenmanschette
7 Säulen-Basisschraube
8 Basisbefestigungspunkte
Montage
Stellen Sie das Produkt auf eine stabile, ebene Fläche, die zum Bohren geeignet
ist. Aus Sicherheitsgründen sollte die Basis (9) über die Basisbefestigungspunkte
(8) an einer geeigneten Arbeitsfläche montiert werden. Befestigungselemente sind
nicht enthalten.
a) Säule zur Basis
• Verbinden Sie die Säule (2) mit der Basis (9) und ziehen Sie dann die Säulenfußschraube (7) fest.
b) Tiefenmanschette
• Schieben Sie die Tiefenmanschette (6) über die Säule (2) und positionieren Sie sie etwa in
der Hälfte nach unten, wie in „Bedienelemente" gezeigt.
• Mutter und Sechskantschraube in die Manschette (6) einschrauben und mit dem
mitgelieferten Sechskantschlüssel locker zusammenschrauben.
10
11
12
13
14
15
9 Basis
10 Hebel
11 Führungsschienen-Verriegelungsbolzen
12 Sechskantschlüsselhalter
13 Bohrklemme
14 Bohrklemmen-Verriegelungsschraube
15 Bohrloch
