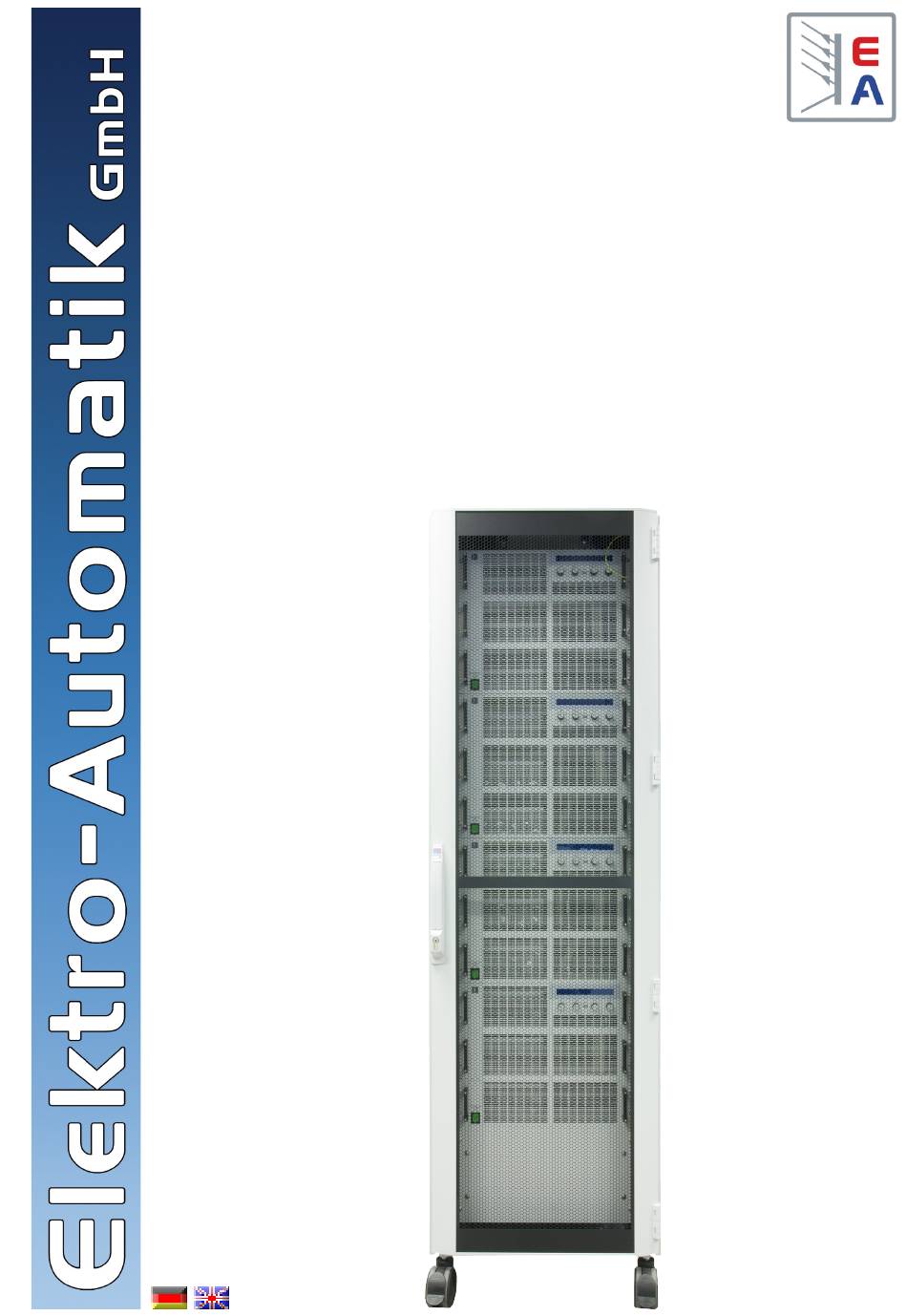

- Page 1 Installationsanleitung Installation Guide Schrank Cabinet EL Rack 42U: 33 130 328...
-
Page 3: Installation
Technische Daten Analoge Schnittstelle Die analogen Schnittstellen der Geräte können bei Bedarf Typ: Rittal TS8 42U über die vorinstallierte Verkabelung verbunden werden, um ein Abm. (WxHxD): 600 mm x ca. 2000 mm x 800 mm stromgesteuertes Master-Slave-System zu erhalten. Das oberste Gerät ist dabei der Master der anderen. - Page 4 Beschreibung Master-Slave-Betrieb (MS) Der Schrank ist für Master-Slave-Betrieb vorbereitet. Die zugehörige Verdrahtung ist an den analogen Schnittstellen vorgesehen und zur Benutzung des MS müssen die Stecker nur bei allen Einheiten aufgesteckt werden, die beteiligt sein sollen. Weitere Verdrahtung oder Einstellungen sind nicht nötig. Für das Master-Gerät ist es unerheblich, ob ein oder mehrere Slaves verbunden sind, da diese nur folgen.
- Page 5 Beschreibung Ansichten Vorderseite Rückseite Installationsanleitung Datum: 05.01.2015 33130328...
- Page 6 Beschreibung Verdrahtung Schrank Mains supply Pos. DC terminal 78171485 E-load 1 Master Analog interface E-load 2 Slave Analog interface E-load 3 Slave Analog interface E-load 4 Neg. DC terminal Slave 78171485 Analog interface All DC output cables 95mm² © 2006, Elektro-Automatik GmbH & Co. KG Art.
- Page 7 Beschreibung Verdrahtung Analgschnittstellen Installationsanleitung Datum: 05.01.2015 33130328...
- Page 8 Beschreibung Aufteilung Unit 1 Master EL 9080-600 HP Unit 2 Slave 1 EL 9080-600 HP Unit 3 Slave 2 EL 9080-600 HP Unit 4 Slave 3 EL 9080-600 HP FP 6 HE L1 L2 L3 N PE © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten Geändert Datum...
-
Page 9: Feature Overview
Technical specifications Analog interface The analog interface of all units in the cabinet can be used Type: Rittal TS8 42U with the preconfigured wiring to have a current driven mas- Dim (WxHxD): 600 mm x approx. 2000 mm x 800 mm ter-slave system. - Page 10 Description Master-slave operation (MS) The cabinet is wired for MS operation by default. The MS wiring is done on the analog interface of all units that shall be included. For the master it doesn‘t matter if there is only one slave or three. The MS here is defined as current-driven.
- Page 11 Description Views Front Rear Installation Guide Date: 01-05-2015 33130328...
- Page 12 Description Wiring scheme of cabinet Mains supply Pos. DC terminal 78171485 E-load 1 Master Analog interface E-load 2 Slave Analog interface E-load 3 Slave Analog interface E-load 4 Neg. DC terminal Slave 78171485 Analog interface All DC output cables 95mm² Art.
- Page 13 Description Wiring scheme of analog interface Installation Guide Date: 01-05-2015 33130328...
- Page 14 Description Unit allocation Unit 1 Master EL 9080-600 HP Unit 2 Slave 1 EL 9080-600 HP Unit 3 Slave 2 EL 9080-600 HP Unit 4 Slave 3 EL 9080-600 HP FP 6 HE L1 L2 L3 N PE © 2006, Elektro-Automatik GmbH & Co. KG Irrtümer und Änderungen vorbehalten Geändert Datum...
- Page 16 EA-Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-33 41747 Viersen Germany Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 ea1974@elektroautomatik.de www.elektroautomatik.de...
