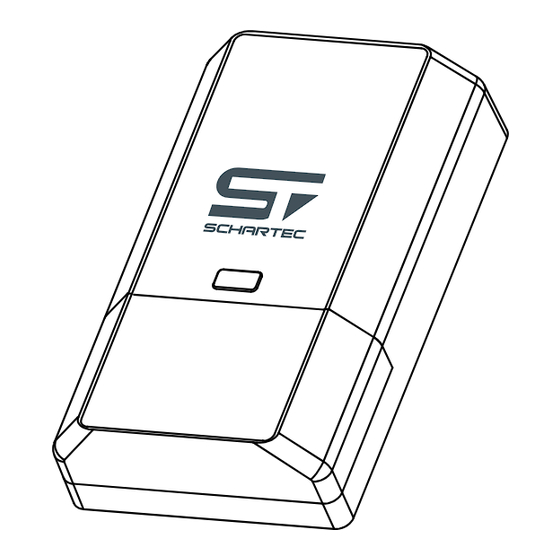

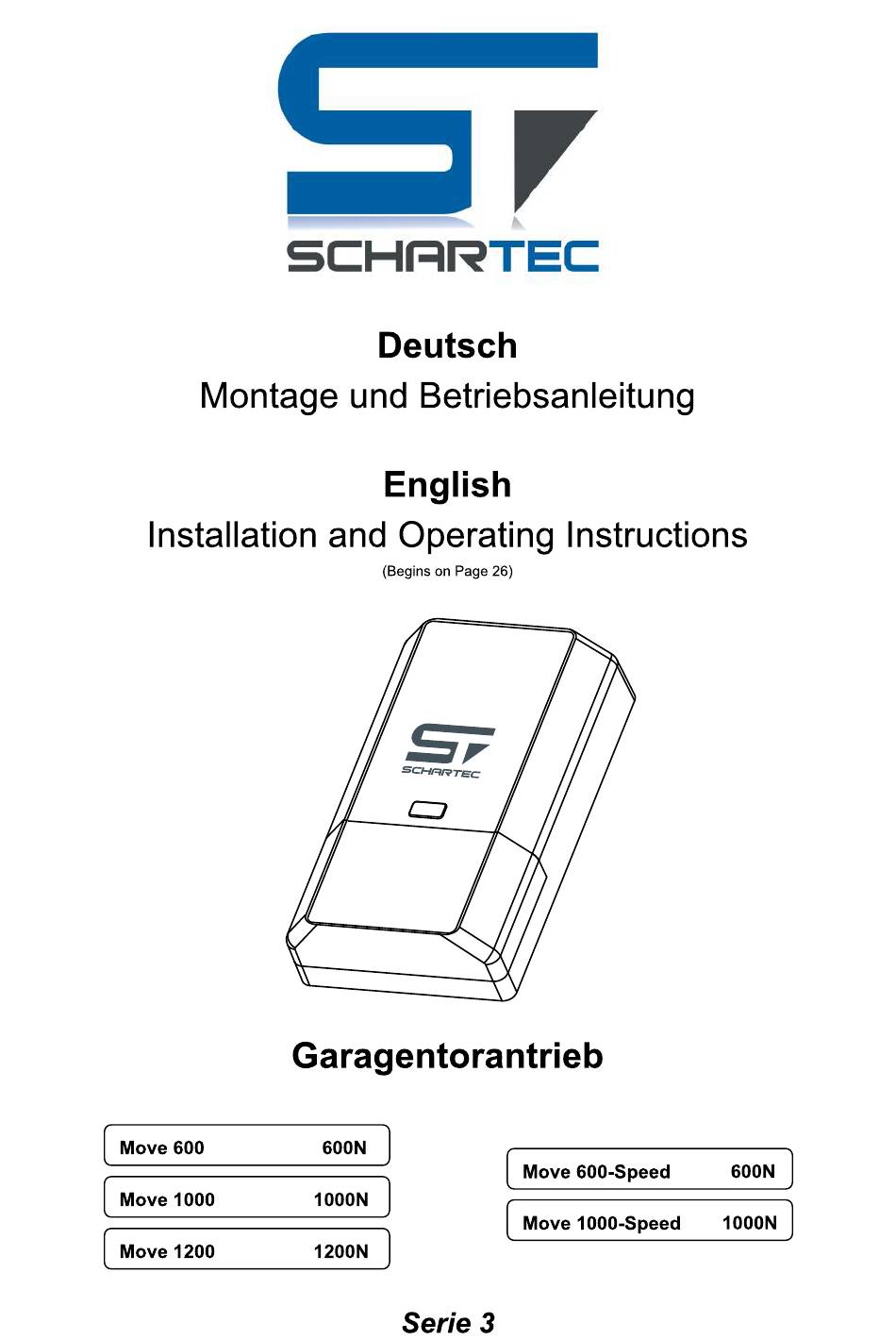

Schartec Move 3 Series Installation And Operating Instructions Manual

Hide thumbs Also See for Move 3 Series:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the Move 3 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Schartec Move 3 Series

Summary of Contents for Schartec Move 3 Series

  • Page 6 • • • • • • • • • • • •...
  • Page 9 Packungsinhalt für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung Motorwellenhülse Wandhalterung für Wandhalterung montage für Easy-Click Tormitnehmer für U Montagehalterung Halterung montage *Befestigungsschrauben für die Torhalterung sind nicht im Paket enthalten.*...
  • Page 10 Voraussetzung Zwischen den Schienen und dem Tor ist ein Abstand von 30 mm und maximal 400 mm erforderlich um den Antrieb korrekt montieren zu können. Bild 1 min. 30 mm Abstand Zusammenbauen der Antriebsschiene 1. Durchtrennen Sie den Kabelbinder am ersten Schienenteil. Bild 2 2.
  • Page 11 4. Führen Sie die Gewindestange durch das Loch und führen Sie die Feder, Unterlegscheibe und Mutter auf die Gewindestange wie unten gezeigt. Bevor Sie die Mutter nun anziehen, überprüfen Sie nochmals ob der Riemen sauber/ mittig auf den Umlenkrollen sitzt. Ziehen Sie die Mutter fest, bis die Feder wie in Abbildung 5 fast vollständig zusammengedrückt ist.
  • Page 12 Installation der Antriebsschiene mit Antriebskopf Bild 7 Bild 8 Bild 9 Bild 10...
  • Page 13 Bild 11 Bild 12 Bild 13...
  • Page 16 (Bild 15).
  • Page 17 0 = Teilöffnung deaktiviert 1 = Teilöffnung 5 cm (am geringsten) 2 = Teilöffnung 15 cm 3 = Teilöffnung 30 cm 4 = Teilöffnung 60 cm 5 = Teilöffnung 90 cm 6 = Teilöffnung 120 cm 7 = Teilöffnung 150 cm 8 = Teilöffnung 180 cm 9 = Teilöffnung 210 cm (am höchsten) 210 cm.
  • Page 18 Der O/S/C Anschluss Schließen Sie einen externen Taster oder Schlüsseltaster an den Torantrieb an. Anschluss Lichtschranke Der Anschluss einer Lichtschranke erhöht die Sicherheit beim Betrieb Ihres Garagentorantriebs. WICHTIG! Entfernen Sie die Brücke in der Klemmleiste, wenn Sie eine Lichtschranke verwenden. Und überprüfen Sie unbedingt die Funktion vor dem Einsatz.
  • Page 19 Warnschild befestigen Befestigen Sie das Warnschild gegen Einklemmen dauerhaft an einer auffälligen, gereinigten und entfetteten Stelle, zum Beispiel in der Nähe des fest installierten Tasters zum betätigen des Antriebs. Der Garagentorantrieb ist mit einer manuellen Entriegelung ausgestattet. So lässt sich das Garagentor von Hand öffnen und schließen, wenn der Seilzug nach unten gezogen wird.

  • Page 22: Fehlerbehebung

    Fehlermeldung Ursache Fehlerbehebung Prüfen Sie die Spannung an der Steckdose des Torantriebs. Keine Reaktion des Keine Spannung vorhanden. Öffnen Sie vorsichtig die Haube des Garagentorantriebs Stecker nicht eingesteckt. Antriebs und überprüfen Sie ob alle Kabel angeschlossen sind. Lichtschranke falsch angeschlossen Anschluss der Lichtschranke prüfen.
  • Page 23 Display zeigt E6. Antrieb Hindernis im Schließbereich des Prüfen und Hindernis entfernen reversiert beim zu fahren. Tores Display zeigt H. Antrieb Den Antrieb von der Spannung nehmen. Antrieb überhitzt funktioniert nicht. Kontaktieren Sie Ihren Schartec Händler.
  • Page 24 EINBAUERKLÄRUNG für den Einbau einer unvollständigen Maschine nach der Maschinenrichtlinie 2006/42/EG, Anhang II Teil 1 B Schartec eine Marke der bau-shop-24 GmbH Fritz-Müller-Strasse 119 73730 Esslingen, Germany erklärt hiermit, dass die Torantriebe Move 600/ 600 Speed/ 1000/ 1000 Speed/ 1200 in Übereinstimmung mit der...
  • Page 27 Declaration of Incorporation....................49...
  • Page 28 Declaration of Conformity Schartec Move series garage door openers meet the requirements of the applicable European and national guidelines. Proof of compliance through the corresponding declarations, certificates, test reports, and documents can be requested via info@schartec.de. The Declaration of Incorporation can be found on page 49. The included T11 radio equipment type ST801006 complies with Directive 2014/53/EU.
  • Page 31 • •...

  • Page 34: Package Contents

    Package Contents for door bracket Motor Shaft Sleeve for wall bracket for mounting wall bracket for mounting for straight / bent arm Easy-Click bracket for U hanging bracket *Mounting screws for door bracket not included in the package.*...
  • Page 35 !!! You can find an extensive installation video at www.schartec.de !!! Requirements A distance of 30 mm and a maximum of 400 mm is required between the rails and the door in order to mount the operator correctly. Figure 1 min.
  • Page 36 4. Put the threaded rod through the hole and run the spring, washer, and nut onto the threaded rod as shown below. Before tightening the nut, check again that the belt is centered on the belt wheel on both ends. Tighten the nut until the spring is almost entirely compressed, as shown below. The boom rail assembly is now complete.
  • Page 37 Installing the boom rail and opener Figure 7 Figure 8 Step 1 Attach the opener to the boom rail using the motor shaft sleeve (A). Secure the rail to the opener with the 2 “U” brackets and the 6 mm nuts (F) supplied. Step 2 Place the boom rail and opener assembly centrally on the garage floor with the opener opposite the garage door.
  • Page 38 Figure 11 Figure 12 Figure 13...
  • Page 41 : A photocell (safety-light beam) must be connected in order to use the automatic closing function. a) Press and hold the button until a 0 appears on the display. Now press the button to adjust the automatic close in minutes. b) Press to increase the time or to lower the time.
  • Page 42 0 = Partial opening deactivated 1 = Partial opening 5 cm (lowest) 2 = Partial opening 15 cm 3 = Partial opening 30 cm 4 = Partial opening 60 cm 5 = Partial opening 90 cm 6 = Partial opening 120 cm 7 = Partial opening 150 cm 8 = Partial opening 180 cm 9 = Partial opening 210 cm (highest)
  • Page 43 The O/S/C connection This connection is used for a push-button or a key-switch. Photocell connection Connecting a photocell increases the safety surrounding your garage door. WARNING! Remove the bridge in the connection row if you use a photocell and make sure to review its function before use.
  • Page 44 Attach warning label Attach the warning label about the risk of entrapment in a permanently prominent, clean place. For example, on the inside of the garage door or near the permanently installed push-button used to open and close the garage door opener.

  • Page 47: Troubleshooting

    Error Message Possible Cause Troubleshooting Check the voltage at the socket of the door No response from the garage There is no power. operator. door operator. Plug not inserted. Carefully open the cover of the motor and check whether all cables are connected. Check the connection of the photocell.
  • Page 48 No signal is recognized at the main hall sensor and the PCBA. not work. hall sensor. Call or write to your Schartec retailer for additional assistance. Check the connection between the sub-hall Display shows E2. Opener does No signal is detected on the sub-hall sensor and the PCBA.
  • Page 49 Declaration of Incorporation for the assembly of an incomplete machine in accordance with the Machinery Guidelines 2006/42/EG, Attachment II Part B Schartec a trademark from bau-shop-24 GmbH Fritz-Müller-Strasse 119 73730 Esslingen, Germany declares that the door operators Move 600/ 600 Speed/ 1000/ 1000 Speed/ 1200...

This manual is also suitable for:

Move 600Move 1000Move 1200Move 600-speedMove 1000-speed
