Schwaiger Sew5 a Series Installation Information

Schwaiger Sew5 a Series Installation Information

Multiswitch 5 in 6/8/12/16 out
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
Montagehinweis zum Multischalter
5 auf 6/8/12/16

Advertisement

loading
Need help?

Need help?

Do you have a question about the Sew5 a Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Schwaiger Sew5 a Series

Summary of Contents for Schwaiger Sew5 a Series

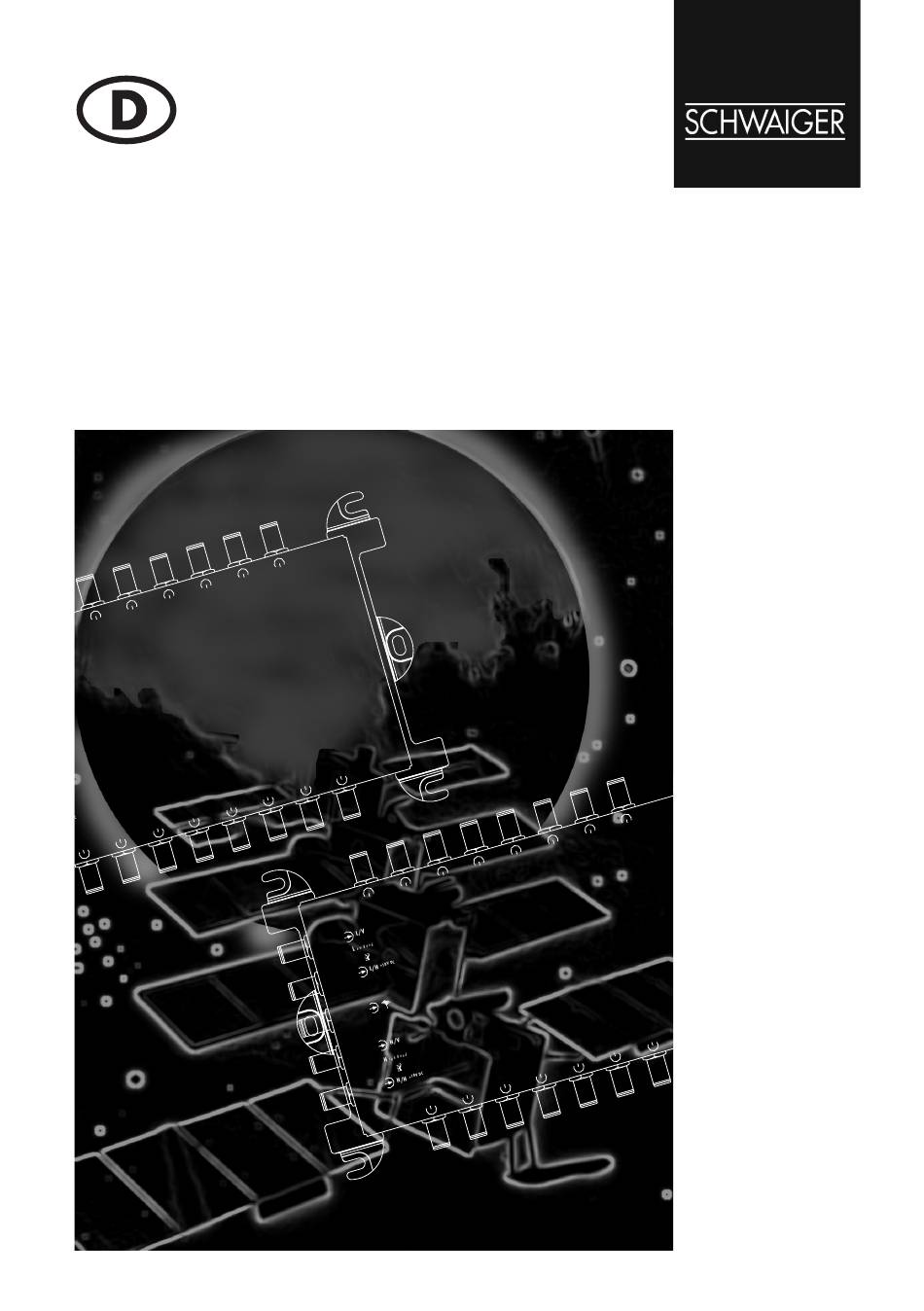

  • Page 1 Montagehinweis zum Multischalter 5 auf 6/8/12/16...
  • Page 2 Montagehinweise zum Multischalter Der Multischalter ermöglicht die Verteilung analoger und digitaler Signale von einer Satellitenposition bzw. von vier Empfangsebenen. Er hat zusätzlich die Option, terrestrische Kanäle einzuspeisen, um z.B. UKW oder regionale ana- loge oder digitale (DVB-T) Fernsehprogramme ins TV-Netz mit aufzunehmen. WICHTIG : Vor Inbetriebnahme des Multischalters die Bedienungsanleitung vollständig durchlesen und die Sicherheitshinweise beachten.
  • Page 3 (siehe auch beiliegendes Merkblatt „Wichtige Sicherheitshinweise“) .1. Speisesysteme / LNBs Als Speisesytem zum Empfang analoger und digitaler Programme aus einer SAT-Positionen kann ein Universal-Quattro-LNB (z.B. Schwaiger SPS 6918) eingesetzt werden. WICHTIG : Bei Verwendung anderer LNB-Typen ist auf deren Strombedarf zu achten (siehe .2.)!
  • Page 4 .. Anlagenverkabelung - Der Anlagenaufbau muß eine sternförmige Verteilstruktur vom Multischalter zu den Antennensteckdosen (z.B. Schwaiger DSE 650 bzw. DSE 652) aufweisen, d.h. an jeden Ausgang des Multischalters darf nur ein Receiver angeschlossen werden, für Twin-Receiver werden zwei Zuleitungen benötigt.
  • Page 5 20 V / 15 Watt max. Abmessungen 140 / 140 / 180 / 215 x 142 x 40 mm Für weitere Fragen stehen wir Ihnen gerne zur Verfügung. Technische Auskunft: Telefon : +49 (0) 91 01/ 702-299 Christian Schwaiger GmbH Technische Änderungen und Irrtümer vorbehalten.
  • Page 6 Anwendungsbeispiel Mehrteilnehmeranlage mit Multischalter SEW5xxx DVB-T 80cm Ø Quattro LNB DVB-T/UKW- Verstärker SEW 506 DSE 650 DSE 652 Receiver Twin-Receiver...
  • Page 7 80cm Ø Quattro LNB BN 28 SEW 512 DSE 652 DSE 650 Receiver Twin-Receiver...
  • Page 9 Installation information for the Multiswitch 5 in 6/8/12/16 out...
  • Page 10 Multiswitch - Mounting Instructions The multiswitch allows the distribution of analogue and digital signals from one satellite position or four reception levels. It provides the option to feed in terrestrial channels, e.g. in order to integrate FM-radio stations or regional analog oder digital (DVB-T) TV stations into the TV network. HINT: Please read the operating instructions carefully and be aware to observe all security advices before starting your multi-switch system.

  • Page 11: Installation Instructions

    The currently valid safety requirements must be observed! (See enclosed sheet of instructions „Important Safety Hints“) .1. LNBs A universal quattro LNB (e.g. the Schwaiger SPS 6918) can be used as a feed system for receiving analogue and digital channels from a single SAT position. HINT : When using other LNB types, be aware of their current demand! (see chapter .2.
  • Page 12 - T.4 The system must have a star-topology distribution structure from the multiswitch to the antenna sockets (e.g. Schwaiger DSE 650 or DSE 652) , i.e. only one receiver may be connected to each output on the multiswitch. For twin receivers you require two supply lines.
  • Page 13 20 V / 15 Watt max Dimensions 140/140/180/215 x 142 x 40 mm For further questions, please do not hesitate to contact us. Our hotline for technical information : +49 (0)9101 / 702-299 Christian Schwaiger GmbH Subject to change without prior notice. / Errors excepted.
  • Page 14 Example of use Multi-user system with multiswitch SEW 5xx 80cm Ø Quattro LNB DVB-T/UKW- amplifier SEW 506 DSE 650 DSE 652 Receiver Twin-Receiver...
  • Page 15 80cm Ø Quattro LNB BN 28 SEW 512 DSE 652 DSE 650 Receiver Twin-Receiver...
  • Page 17 Instructions de montage du multiswitch 5 in 6/8/12/16...
  • Page 18 Instructions de montage pour le multiswitch Le multiswitch permet la distribution des signaux analogiques et numériques d’une position de satellite ou de quatre niveaux de réception. Il permet également de recevoir des canaux terrestres, afin par exemple, de diffuser des pro- grammes télévisés analogiques UKW ou régionaux ou numériques (DVB-T) dans le réseau TV.

  • Page 19: Instructions D'installation

    .1. Système d'alimentation / LNB Pour la réception de programmes analogiques et numériques d'une position SAT, il est possible d'utiliser une LNB universelle quattro (par ex. Schwaiger SPS 6918). IMPORTANT : Si d'autres types de LNB sont utilisés, il faut vérifier leur consommation électrique (voir .2.) !
  • Page 20 - .4 L'installation doit être conçue avec une structure de distribution en étoile entre le multiswitch et les prises d'antenne (par ex. Schwaiger DSE 650 ou DSE 652), donc chaque sortie du multiswitch doit uniquement être raccordée à un récepteur et un récepteur Twin requiert deux câbles d'alimentation.
  • Page 21 4.0. Caractéristiques techniques Multiswitch 5 in 6/8/12/16 out Nombre de sorties 6 / 8 12 / 16 Connecteurs Nombre d'entrées Gamme de fréquences 950 - 2150 MHz Type de passage typ. -10...-dB | typ. -1...-6dB Découplage d'entrée 25 dB EN 5008- (5 dB) 100 dBµV RDF/TV Nombre d'entrées...
  • Page 22 DVB-T 80cm Ø Quattro Ampli DVB-T / UKW SEW 506 DSE 650 DSE 652 Receiver Twin-Receiver 22 22...
  • Page 23 80cm Ø Quattro LNB BN 28 SEW 512 DSE 650 DSE 652 Receiver Twin-Receiver 2 2...
  • Page 25 Istruzioni di montaggio per l’interruttore multiplo 5 in 6/8/12/16...
  • Page 26 Istruzioni di montaggio per l’interruttore multiplo L’interruttore multiplo consente la distribuzione di segnali analogici e digitali di una posizione satellitare ovvero di quattro campi di ricezione. Dispone inoltre dell’opzione che consente di inserire canali terrestri per ricevere ad esempio in modulazione di frequenza oppure per la ricezione di programmi televisivi analogici o digitali (DVB-T) sulla rete TV.

  • Page 27: Norme Di Installazione

    .1. Sistemi di alimentazione / LNBCome sistemi di alimentazione per la ricezione di programmi analogici e digitali da due posizioni SAT si può utilizzare un LNB universale a quattro uscite (per es. Schwaiger PLC 6918). IMPORTANTE : Qualora si utilizzino LNB di altro tipo, verificarne il fabbisogno elettrico (vedi .2.) !
  • Page 28 - .4 La posa dell’impianto deve rispettare una struttura di distribuzione a stella dall’inter ruttore multiplo alle prese dell'antenna (per es. Schwaiger DSE 650 oppure DSE 652), ovvero ad ogni uscita dell’interruttore multiplo si può collegare solo un ricevitore; si tenga presente che in caso di ricevitore twin sono necessarie due linee.
  • Page 29 500 mA Collegamento alla rete 20 V / 15 Watt max Dimension 140/140/180/215 x 142 x 40 mm Siamo a disposizione per qualsiasi ulteriore chiarimento. Informazioni tecniche: telefono +49 (0) 91 01/ 702-299 Salvo modifiche tecniche ed errori. Christian Schwaiger GmbH...
  • Page 30 DVB-T 80cm Ø Quattro LNB Amplificatore DVB-T / UKW SEW 506 DSE 650 DSE 652 Ricevitore Ricevitore twin...
  • Page 31 80cm Ø Quattro LNB BN 28 SEW 512 DSE 650 DSE 652 Ricevitore Ricevitore twin 1 1...
  • Page 33 Montage instructies voor de multischakelaar 5 in 4/8/12/16 out...
  • Page 34 Montage instructies voor de multischakelaar De multischakelaar maakt de distributie van analoge en digitale signalen vanuit een satellietpo- sitie resp. vanuit vier ontvangst niveau’s mogelijk. Deze beschikt over een extra optie om aardse kanalen in te voeden, bijv. voor het integreren van UKG of regionale analoge of digitale (DVB-T) televisieprogramma’s in het tv-net.
  • Page 35 .1. Voedingssystemen / LNBs Als voedingssysteem voor de ontvangst van analoge en digitale programma’s vanuit een SAT- positie kan een Universal Quattro LNB (b.v. Schwaiger SPS 6918) worden gebruikt. BELANGRIJKE INFORMATIE : Neem bij gebruik van andere LNB types de betreffende stroombehoefte in acht (zie .2.) !
  • Page 36 .4. Bekabeling - .4 Installeer de distributie van de multischakelaar naar de antennecontactdozen (b.v. Schwaiger DSE 650 resp. DSE 652) in vorm van een sternetwerk, d.w.z. op ieder uitgang van de multischakelaar mag alleen één antennecontactdoos worden aangesloten, twin receivers benodi- gen twee leidingen.
  • Page 37 4.0. Technische specificaties Multischakelaar 5 in 6/8/12/16 out Aantal uitgangen 6 / 8 12 / 16 aansluitingen Aantal ingangen Frequentiebereik 950-2150 MHz Doorgang typ. -10...-dB | typ. -1...-6dB Ingang ontkoppeling 25 dB EN 5008- (5dB) 100 dBµV RDF/TV Aantal ingangen Frequentiebereik 47-862 MHz Doorgang...
  • Page 38 Voorbeeld toepassing Installatie voor meerdere deelnemers met multischakelaar SEW 5xx DVB-T 80cm Ø Quattro LNB DVB-T / UKW versterker SEW 506 DSE 650 DSE 652 Receiver Twin-Receiver...
  • Page 39 80cm Ø Quattro LNB BN 28 SEW 512 DSE 650 DSE 652 Receiver Twin-Receiver 9 9...
  • Page 41 Montážní pokyny k multipřepínači 5 na 6 / 8 / 12 / 16 out...
  • Page 42 Návod k instalaci multipřepínače Multifunkční přepínač umožňuje rozdělení analogických a digitálních signálů z jedné přepínací polohy, popř. ze čtyř přijímacích úrovní. Poskytuje možnost přidat pozemní kanály do televizního rozvodu, například FM radio, nebo DVB-T. Rada: Prosím přečtěte si návod pozorně před instalací systému. 1.0 Vysvětlení...
  • Page 43 20 VAC~ 3.0 Instalační instrukce Je třeba dodržovat platné bezpečnostní předpisy! (viz. přiložené „Všeobecné bezpečnostní pokyny“) 3.1 LNB Jako napájecí systém pro příjem analogických, nebo digitálních programů ze Satelitních pozic může být použit univerzální Quattro-LNB (např. Schweiger SPS 6918) Upozornění: Při použití...
  • Page 44 DSE 652), to znamená na kaÏdém v˘vodu multifunkãního pfiepínaãe musí b˘t pfiipojen jeden pfiijímaã. Pro Twin-Receiver (dvojit˘ pfiijímaã) je zapotfiebí dvou pfiívodÛ. Pro kabeláž použijte kvalitní 75 Ohm koaxiální kabel (napříkad Schwaiger KOX 110). Ihned po namontování F konektorů prověřte, zda kabeláž není zkratována.
  • Page 45 230 V / 15 Watt max Rozměry 140/140/180/215 x 142 x 40 mm Případné další dotazy k montáži zařízení Vám rádi zodpovíme. Další informace a výrobky naleznete na internetové adrese www.schwaiger.cz SCHWAIGER s.r.o. Nádražní 472 Tel.: 499 402 412 http://www.schwaiger.cz 543 01 Vrchlabí...
  • Page 46 DVB-T 80cm Ø Quattro LNB DVB-T/UKW- SEW 506 Zesilovač DSE 650 DSE 652 Receiver Twin-Receiver...
  • Page 47 80cm Ø Quattro LNB BN 28 SEW 512 DSE 650 DSE 652 Receiver Twin-Receiver...
  • Page 48 Christian Schwaiger GmbH Würzburger Straße 17 D-90579 Langenzenn/Germany www.schwaiger.de...
