SonicWALL NSsp 12000 Installation Manual

®
SonicWall NS 12000 Fan
sp
Replacement and Installation
This document provides instructions for removing and installing a
replacement system fan module in your SonicWall® NSsp 12000
network security appliance.
WARNING: Potential hazard from fan.

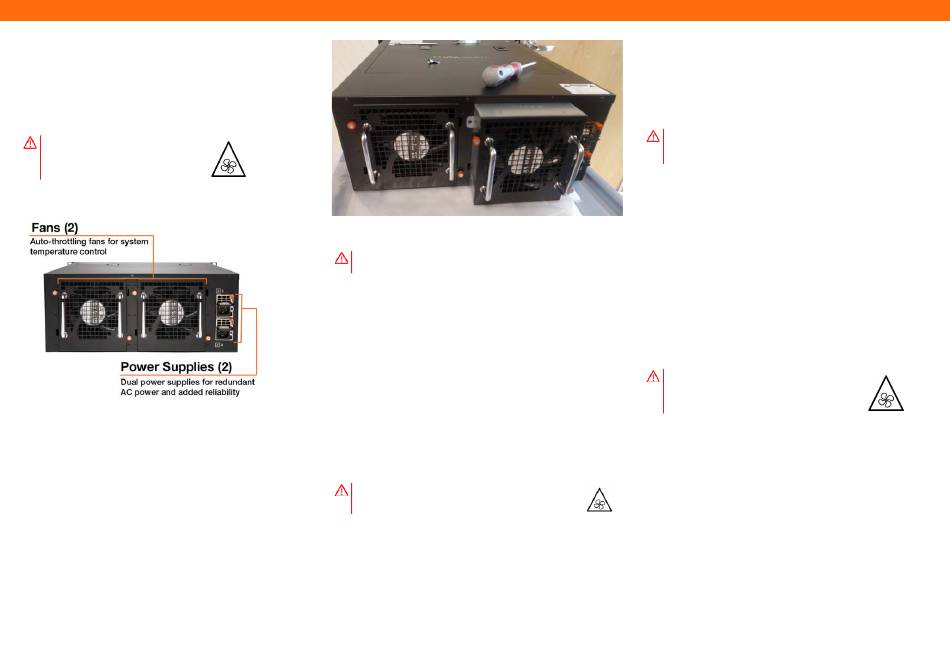

Rear View of NSsp Appliance
Removing the System Fan from the Appliance
To remove a defective fan from the back of the SonicWall NSsp 12000,
complete the following steps:
1 Loosen the retaining thumbscrew with your fingers or a Phillips
(cross) screwdriver if necessary.
2 Noting the fan's orientation in the appliance, pull the handle all the
way open until pointing straight back. This disengages the fan's
contacts.
3 Wait several seconds for the fan to stop spinning.
4 Pull outwardly to completely remove the fan module and set it
aside.
Inserting a System Fan into the Appliance
Do NOT insert anything except the NSsp 12000 fan
WARNING:
module into the appliance.
To install a new NSsp 12000, complete the following steps:
1 Insert the fan module into the empty slot using the same
orientation you noted when you removed the defective module.
2 Push the fan module firmly into place until it is completely seated
and snaps into place.
3 Return the retaining bracket across the fan module and tighten the
retaining screw with a screwdriver to securely fasten the bracket.
4 Confirm that the new fan is operating correctly.
Remplacement et installation du
ventilateur de l'appareil SonicWall
NS 12000
sp
AVERTISSEMENT : Risque potentiel lié au ventilateur.
Retrait du ventilateur système de l'appareil
Pour retirer un ventilateur défectueux de l'arrière de l'appareil
SonicWallNSsp12000, suivez les étapes suivantes :
1 Desserrez la vis de fixation moletée avec vos doigts ou à l'aide d'un
tournevis cruciforme.
2 Notez l'orientation du ventilateur dans l'appareil et tirez sur la
poignée pour l'ouvrir complètement, jusqu'à ce qu'elle soit bien
droite vers l'extérieur. Cela dégage les contacts du ventilateur.
3 Attendez quelques secondes que le ventilateur arrête de tourner.
4 Tirez le module de ventilation vers l'extérieur pour le retirer
complètement et mettez-le de côté.
Insertion d'un ventilateur système dans
l'appareil
AVERTISSEMENT : N'INSÉREZ AUCUN OBJET autre que le
module de ventilation pour appareil NSsp 12000 dans ce
dernier.
Pour installer un nouveau ventilateur dans l'appareil NSsp12000,
suivez les étapes suivantes :
1 Insérez le nouveau module de ventilation dans le logement vide
dans le sens noté lors du retrait du module défectueux.
2 Poussez le module de ventilation fermement jusqu'à ce qu'il soit
complètement inséré et qu'il s'enclenche en place.
3 Replacez la ferrure de retenue contre le module de ventilation et
serrez la vis de fixation à l'aide d'un tournevis pour fixer fermement
la ferrure.
4 Vérifiez que le nouveau ventilateur fonctionne correctement.
Entfernen des Lüftermoduls aus der
SonicWall-Appliance
WARNUNG: Lüfter Potentielle Gefahrenquelle
Entfernen Sie den Systemlüfter aus dem Gerät
®
Führen Sie zum Entfernen eines Lüftermoduls aus der SonicWall-
Appliance die folgenden Schritte aus:
1 Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube,
die das zu entfernende Lüftermodul hält.
2 Öffnen Sie den Griff so weit, bis er gerade nach hinten zeigt.
Dadurch lösen sich die Kontakte.
3 Warten Sie einige Sekunden, bis der Lüfter gestoppt hat.
4 Ziehen Sie das Lüftermodul heraus, um es vollständig aus der
Appliance zu entfernen.
