Summary of Contents for Whispbar K698W

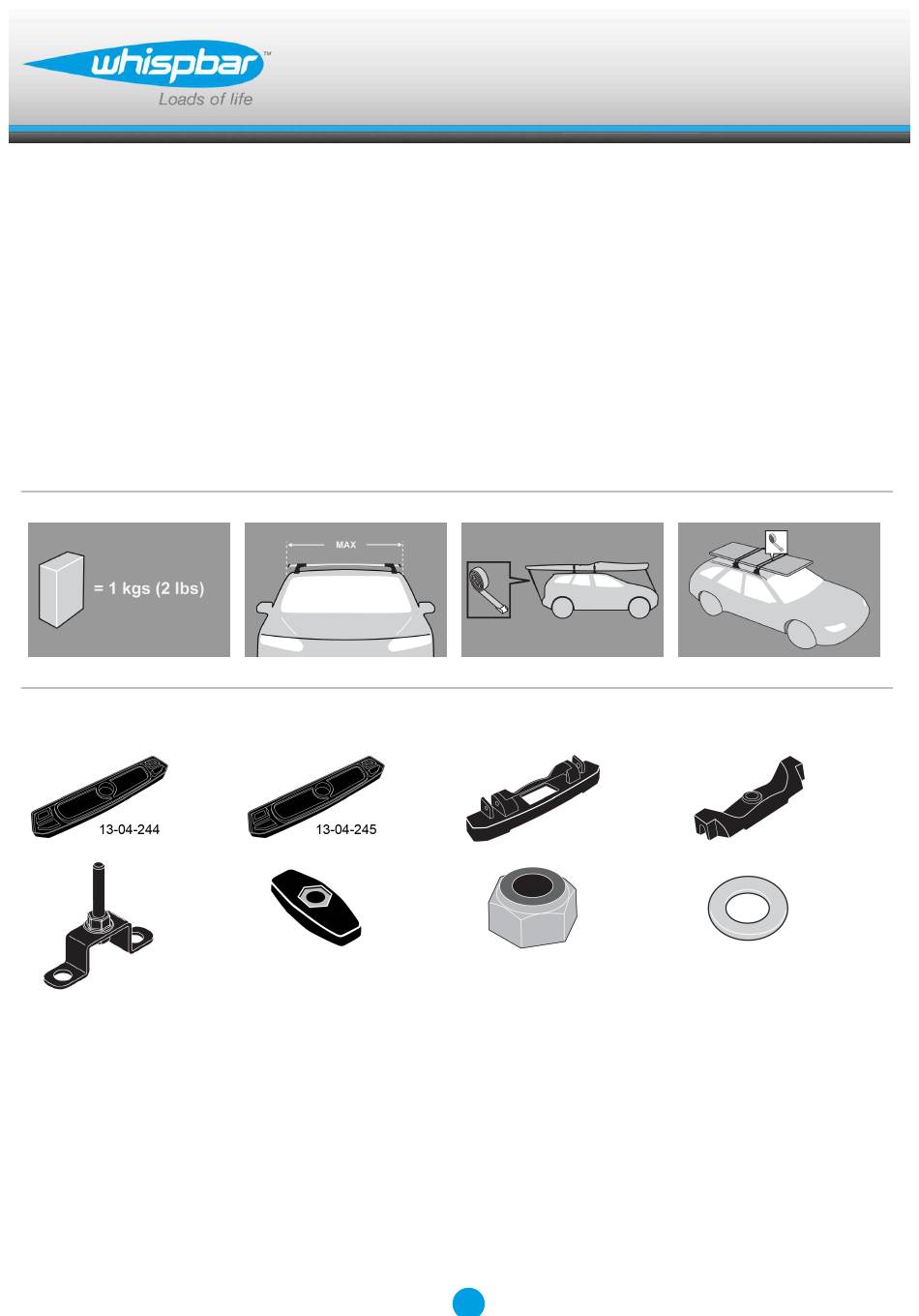

- Page 1 K698W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 3B...
- Page 2 Fitting Kit K698W MAX kgs (lbs) Hyundai i30 Tourer, 5dr Wagon 13-17 75 kgs (165 lbs) 75 kgs (165 lbs) i30, 5dr Estate 13-17 75 kgs (165 lbs) 75 kgs (165 lbs) i30, 5dr Wagon 13-17 75 kgs (165 lbs)
- Page 3 Fitting Kit K698W i30 Tourer, 5dr Wagon 13-17 (AU) -180mm 620mm 862mm 808mm -7 -1/16ths" 24 7/16ths" 33 15/16ths" 31 13/16ths" i30, 5dr Estate 13-17 (EU) -180mm 620mm 862mm 808mm -7 -1/16ths" 24 7/16ths" 33 15/16ths" 31 13/16ths" i30, 5dr Wagon 13-17 (NZ)
-
Page 4: First Time Installation
Fitting Kit K698W Items you will require: 12mm Socket 13mm Socket First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. - Page 5 Fitting Kit K698W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K698W Set bars to length (revert to rear of these instructions). Please check the front of this manual for information relating specifically to your vehicle. Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Remove plastic clamp block by gripping bar...
- Page 7 Fitting Kit K698W Remove both pins from each leg. Use tapered end of spanner located inside left hand cover to assist. Detach foot from leg. Store loose parts in a safe place. Repeat for all legs. Assemble foot from kit into leg.
- Page 8 Fitting Kit K698W Insert pins through foot into leg. Select plastic internal block (from fitting kit) and insert into foot. Repeat for all legs. Refer to the top side of the pad for the part number.
- Page 9 Fitting Kit K698W Letters refer to the pad part numbers and position. Pad Part Number: A = 13-04-244A B = 13-04-245A Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Fitment Open or remove fixed-point covers.
- Page 10 Fitting Kit K698W Locate stud with the nut attached. Using a 12mm socket, remove existing nut. Install bracket ensuring the short leg sits over the existing nut position.
- Page 11 Fitting Kit K698W Install nuts and washers, tighten with a 13 mm socket to secure the bracket. Ensure bracket is level. Repeat for all four positions. Place crossbar foot over clamp.
- Page 12 Fitting Kit K698W Tighten the plastic knob. The side with the nut showing should be facing up. Ensure the plastic knob is in the position shown when fully tightened. Repeat for all four positions. Check crossbar is securely attached to the...
- Page 13 Fitting Kit K698W Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 14: Maintenance
Fitting Kit K698W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 15 Fitting Kit K698W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
-
Page 16: Potrzebne Narzędzia
Fitting Kit K698W Potrzebne narzędzia: Gniazdo 12 mm Gniazdo 13 mm Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. - Page 17 Fitting Kit K698W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 18 Fitting Kit K698W Wyreguluj belki na długość (odnoszą się do tyłu niniejszej instrukcji) Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu. Dokręć z siłą 5 Nm / 3.7 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć...
- Page 19 Fitting Kit K698W Wyjąć oba trzpienie z każdej nogi. Aby sobie pomóc, użyć zwężonego końca klucza znajdującego się wewnątrz po lewej stronie pokrywy. Oddziel stopę od kitu. Przechowuj wszystkie luźne części obok siebie. Powtórz czynność dla reszty stóp. Połącz stopę z belką.
- Page 20 Fitting Kit K698W Umieść bolce w stopie. Usuń wewnętrzną blokadę i umieść ją w stopie. Powtórz czynność dla reszty stóp. Numer części znajduje się na górnej części podkładki.
- Page 21 Fitting Kit K698W Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 13-04-244A B = 13-04-245A Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem. Montaż Åpne eller fjern dekselet på fix point festet.
- Page 22 Fitting Kit K698W Zlokalizuj śrubę z nakrętką załączonej. Korzystanie z gniazda 12mm, usunąć istniejącą nakrętkę. Zainstaluj wspornik zapewnia krótki nogi siedzi na istniejącej pozycji nakrętki.
- Page 23 Fitting Kit K698W Założyć nakrętki i podkładki, dokręcić z gniazdem 13 mm do zamocowania wspornika. Upewnij się, że Wspornik jest poziom. Powtórz czynność w czterech miejscach. Plasser foten til stangen over brakett.
- Page 24 Fitting Kit K698W Skręć motylkiem. Ułóż motylek równolegle do dachu samochodu. Sprawdź czy motylek znajduje się w pozycji jak na rysunku. Powtórz czynność w czterech miejscach. Upewnij się, czy belka została poprawnie zamontowana...
- Page 25 Fitting Kit K698W Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 26: Zasady Użytkowania
Fitting Kit K698W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 27 Fitting Kit K698W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
