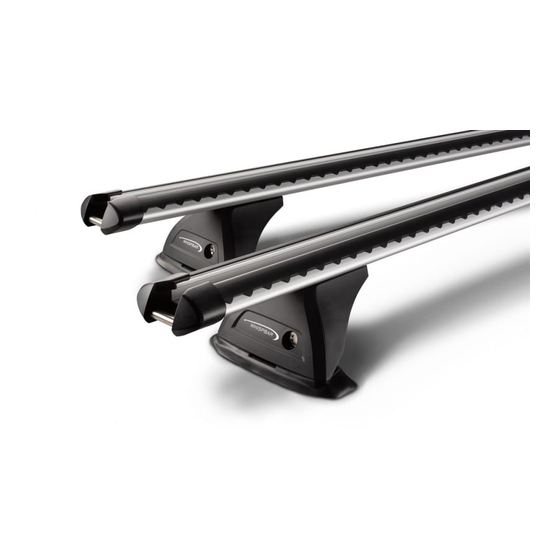

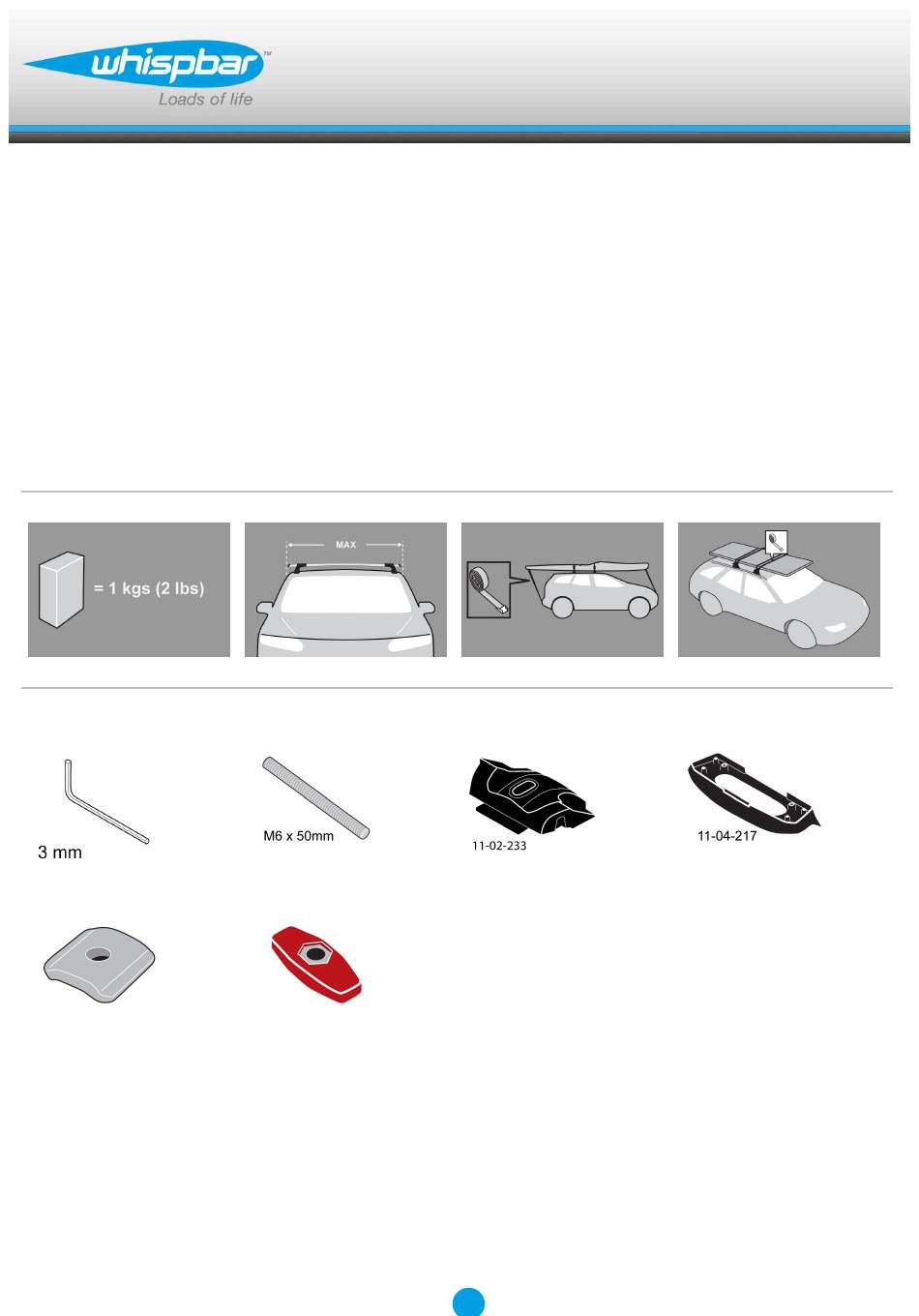

- Page 1 K449W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 5D...
- Page 2 Fitting Kit K449W MAX kgs (lbs) Sorento, 5dr SUV 02-09 45 kgs (99 lbs) 45 kgs (99 lbs) Sorento, 5dr SUV 03-09 45 kgs (99 lbs) 45 kgs (99 lbs) Sorento, 5dr SUV 03-Jan 10 45 kgs (99 lbs) 45 kgs (99 lbs)
- Page 3 Fitting Kit K449W Sorento, 5dr SUV 02-09 (ZA) 704mm 704mm 27 3/4ths" 27 3/4ths" Sorento, 5dr SUV 03-09 (US) 704mm 704mm 27 3/4ths" 27 3/4ths" Sorento, 5dr SUV 03-Jan 10 (EU) 704mm 704mm 27 3/4ths" 27 3/4ths" Sorento, 5dr SUV 04-Jan 08 (CN)
-
Page 4: First Time Installation
Fitting Kit K449W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 5 Fitting Kit K449W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is adjusted equally. Set bars to length (revert to rear of these instructions).
- Page 6 Fitting Kit K449W Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit)
- Page 7 Fitting Kit K449W Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Make sure the pad fits into the holes underneath the foot. Repeat for all legs. Fitment Slide metal T-nuts into tracks on vehicle.
- Page 8 Fitting Kit K449W Place crossbar foot over grubscrews. Adjust crossbar in or out to suit vehicle. Refer to the crossbar instructions for crossbar adjustment. Make sure there is no interference between what you intend to carry with aerials, sunroof or tailgate.
- Page 9 Fitting Kit K449W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 10: Maintenance
Fitting Kit K449W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 11 Fitting Kit K449W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 12 Fitting Kit K449W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 13 Fitting Kit K449W Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość. Wyreguluj belki na długość (odnoszą się do tyłu niniejszej instrukcji) Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 14 Fitting Kit K449W Dokręć z siłą 5 Nm / 3.7 ft lb. Zdjąć blok zacisku z tworzywa sztucznego chwytając stopę poprzeczki palcami i mocno docisnąć kciukami aż blok zaciskowy wysunie się za stopę. Usuń wewnętrzną blokadę i umieść ją w...
- Page 15 Fitting Kit K449W Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem. Upewnij się, czy dobrałeś odpowiednią podkładkę. Powtórz czynność dla reszty stóp. Montaż Wsuń metalowe śruby w listwy na samochodzie (po dwa na każdą listwę) Wkręć śrubę w kwadratową nakrętkę aż do zaciśnięcia w kanale.
- Page 16 Fitting Kit K449W Połóż stopę nad śrubą. Wypośrodkuj równe odległości belek (patrz: instrukcja montażu belek) Sprawdź czy przewożony ładunek nie koliduje z anteną, szyberdachem lub klapą bagażnika. Skręć motylkiem. Ułóż motylek równolegle do dachu samochodu. Dobrze skręcony motylek będzie ustawiony równolegle do smochodu.
- Page 17 Fitting Kit K449W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 18: Zasady Użytkowania
Fitting Kit K449W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 19 Fitting Kit K449W Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035...
