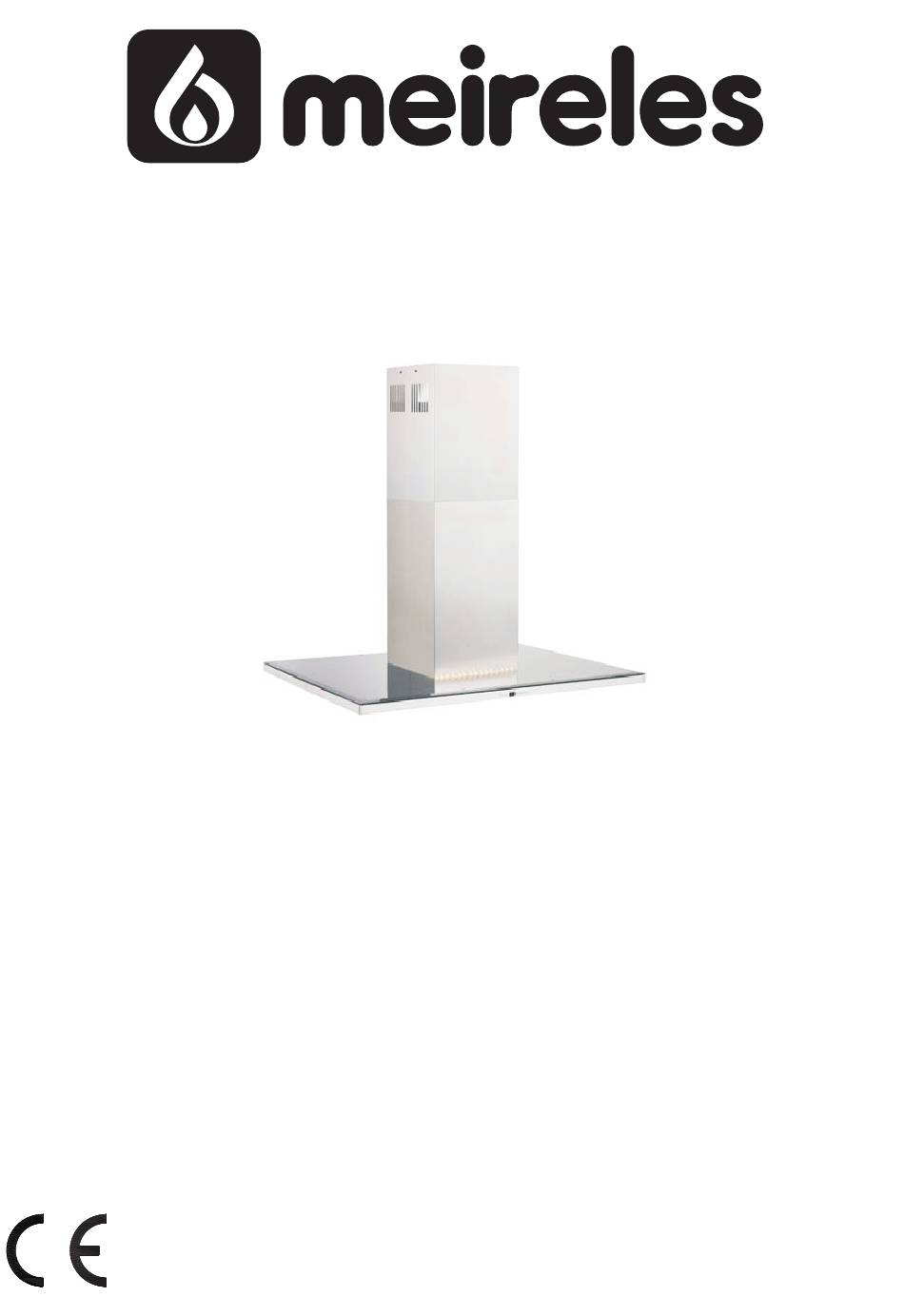

MANUAL DE UTILIZADOR
Modelo
MEI 190 XN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MEI 190 XN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Meireles MEI 190 XN

Summary of Contents for Meireles MEI 190 XN

  • Page 1 MANUAL DE UTILIZADOR Modelo MEI 190 XN...
  • Page 2 Apresentação do produto MEI 190 XN 1 - Chaminé Exterior 2 - Chaminé Interior 3 - Painel de controlo 4 - Filtro de alumínio 5 - Iluminação 6 - Vidro temperado...

  • Page 3: Avisos E Precauções De Segurança

    AVISOS E PRECAUÇÕES DE SEGURANÇA * Não deixe óleo na placa. As frigideiras com * Este produto está destinado a uso óleo quente podem voltar a inflamar. doméstico. * Preste atenção às curtinas e tampas * O seu produto usa voltagem de 220- durante a cozedura porque o óleo pode 240V/50Hz inflamar.
  • Page 4 * Mantenha a embalagem longe de * No caso de chama, desligue o aparelho e crianças pois pode ser perigosa. outros aparelhos de cocção. Cubra a * Assegure-se que a criança não brinca chama. Nunca use água para o extinguir. com o produto.
  • Page 5 Acessórios Standard Chaminé de plástico Ligada à saída de ar do exaustor (Figura 1) Figure 1 Lugar do Produto: Quando a montagem do exaustor estiver completa, deixe pelo menos 65cm entre o produto e a banca ou pelo menos 75cm se tiver placa de gás (Figura 2) Min.65 cm Electrich hobs 65 cm...
  • Page 6 Instalação do Exaustor de Ilha Buraco Siga as instruções apoiante F R O Chapa de Instalação da chapa de conexão ao texto: conexão ao tecto A frente da chapa (Figura 3) e a frente do aparelho devem estar na mesma orientação. 1) Perfure buracos de 10mm desde A, B, C e 2) Coloque as borrachas de 10mm nos buracos A, B, C e D.
  • Page 7 Colocação da Cabine de Motor na barra apoiante Coloque os braços na barra apoiante, aperte-os com parafusos 3,5x9,5. Figura 6 Montagem do buraco dos braços na chapa de tecto Figura 6 Instalação do tubo flexível de alumínio Conecte o tubo flexível de alumínio nas saídas de ar do produto.
  • Page 8 Gancho Fixar a Cabine do Motor no Corpo Coloque dois ganchos no corpo e prenda a cabine do motor. Fixe-os juntamente com os parafusos 3,5x9,5. Figura 10 Buraco do gancho Figura 10 Fazer conexões Conecte a tomada de 220V. Coloque os filtros de alumínio de seguida.
  • Page 9 Substituir Lâmpadas de Halogéneo de 20W Retire a cobertura da lâmpada. Puxe para baixo a lâmpada e substitua. Figura 13 Figura 12 Funções do Produto O seu exaustor é compatível com ou sem chaminé. O produto deve estar ligado a uma chaminé que vai levar o ar directamente para o exterior.
  • Page 10 Subsituir os Filtros de Carbono Desligue o aparelho da tomada antes. Os filtros de carbono devem ser mudados de cada 3-5meses e devem ser usados em cozinhas sem ventilação. Substituindo o Filtro de Carbono É necessário instalar 2 filtros de carbono no seu produto.
  • Page 11 Uso de Controlo Digital com 5 Velocidades Remova a protecção que vem no inox após a instalação. Pode seleccionar até 5 velocidades. Entre o 1,2,3,4,5de acordo com a fritura. O Motor liga ao premir o botão no painel frontal. A velocidade pode aumentar ao clickar no botão diminuir no botão .

  • Page 12: Nota Importante

    MANUTENÇÃO * Desconecte a electricidade antes de fazer manutenção ou limpeza. * Os filtros de alumínio têm pó e óleo. * Os filtros de metal devem ser lavados uma vez por mês com água quente e se possível no lava-loiças (60ºC). * Retire os filtros de alumínio pressionando as travas elásticas na ponta.
  • Page 13 O exaustor não funciona A iluminação não funciona A extracção do exaustor está fraca O exaustor não extrai o ar correctamente Se o produto não funcionar: Antes de contactar o serviço técnico: Assegure-se que o produto está ligado à tomada e que os fusíveis estão a funcionar. Não tome nenhuma acção que possa danificar o produto.

  • Page 14: Especificações Técnicas

    12 V BLACK GREY LAMP YELLOW WHITE BLUE BROWN GREY TRANSFORMER GREY 5µF FUSE LAMP BROWN YELLOW/GREEN BLUE ELECTRONIC CIRCUIT 800m³/h 5 Velocidade - 12 V ESPECIFICAÇÕES TÉCNICAS Voltagem 220-240 V 50Hz Classe Isoladora do Motor Classe Isoladora CLASS I -14-...
  • Page 15 CHIMNEY HOOD (ISLAND) INSTRUCTIONS MANUAL MEI 190 XN...

  • Page 16: Introduction Of Device

    INTRODUCTION OF DEVICE 4250 External Chimney Internal Chimney Control Panel Aluminum Cassette Filter Cooker Lighting Tempered Glass -16-...

  • Page 17: Warnings And Safety Precautions

    WARNINGS AND SAFETY PRECAUTIONS *Before you take pot, fry-pan etc. from the *This product is designed for usage at hob, put their lids on. home. *Do not leave hot oil on the hob. Pots that *Your products usage voltage is 220-240 have hot oil in them may cause selfignition.
  • Page 18 *Keep package materials away from *In case of flame, cut power of the cooker children as they may be dangerous for hood and the cooking appliances, cover the them. flame. Never use water in order to *Be sure that your child does not play with extinguish it.

  • Page 19: Unpacking The Device

    Standard Accessories Plastic Outlet (Figure 1) Plastic outlet mounted to air outlet of the cooker hood Figure 1 Place of the Product: After installation of your product, distance between range hood and electrical hob should be at least 65 cm and gas hobs at least 75cm. Figure 2 Min.65 cm Electrich hobs 65 cm Min.75 cm...
  • Page 20 ISLAND HOOD ASSEMBLY Please follow below instructions. Hanging hole Installation of ceiling connection plate : F R O ceiling Front sticker (figure 3) on ceiling connection connection plate plate and control panel of chimney hood should have the same direction. 1)Drill 10mm holes from A,B,C,D points.
  • Page 21 Placing Motor Cabin to Hanging Bar Place fixed hanging sticks on hanging bar through the channels. Fix parts together via 3,5x9,5 screws Figure 6 Assembling bracket hole on the Ceiling Connection Sheet Figure 6 Installing Aluminum Flexible Pipe Connect aluminum flexible pipe to outlets on the product and kitchen wall.
  • Page 22 Hanger Hook Fixing Motor Cabin on Product Body Place hanging hooks on product body onto channels on motor cabin. Fix them together with 3,5x9,5 screws Figure 10 Hanger hook hole on the motor block Figure 10 Making Connections Connect 220V power supply socket with corresponding motor socket.
  • Page 23 Replacing 20W Halogen Lamps Take off the glass cover on the lamp with a substance that will not scratch surface of the product as shown on the figure. Take off the faulty lamp pulling it downwards and replace it with a new one. Figure 12 Note: Do not hold the new lamp with Figure 12 naked hand, sweat or wetness of your...
  • Page 24 Replacing Carbon Filters Unplug product's power cord before changing carbon filter. Carbon filters should be replaced in every 3-5 months as product is operated in kitchens with no air outlet. You should use oil (aluminum cassette) filter all the times with our without carbon filter. Replacing Carbon Filter It is necessary to install 2 carbon filters to your product.
  • Page 25 Usage of 5 Speed Digital Control Usage Remove protective folio on the inox product after installation. Speed Selection The product has 5 speeds of ventilation level. One of 1,2,3,4,5 speeds is selected in accordance with steam of cooking or fry. Motor is started pressing control button on the front panel.

  • Page 26: Maintenance

    MAINTENANCE *Disconnect electricity connection before maintenance and cleaning process. *Aluminum cassette filter holds the dust and the oil in the air. *Metal filter should be washed once in a month with hot and soaped water or, if possible, at dishwasher (60C). *Take off aluminum cassette filter pressing on springy latches on end point.
  • Page 27 Cooker-hood does not work Illumination Lamp does not work Cooker-hoods air suction is weak Cooker-hood does not direct air out (at places without chimney) If the product does not work: Before you contact the technical service: Make sure that the product is plugged in and the electric fuse of the electric wiring is running. Do not take any action that will damage the product.

  • Page 28: Technical Specifications

    12 V BLACK GREY LAMP YELLOW WHITE BLUE BROWN GREY TRANSFORMER GREY 5µF FUSE LAMP BROWN YELLOW/GREEN BLUE ELECTRONIC CIRCUIT 800m³/h 5 Speed - 12 V TECHNICAL SPECIFICATIONS Feeding Voltage 220-240 V 50Hz Motor Isolation Class Isolation Class CLASS I -28-...
