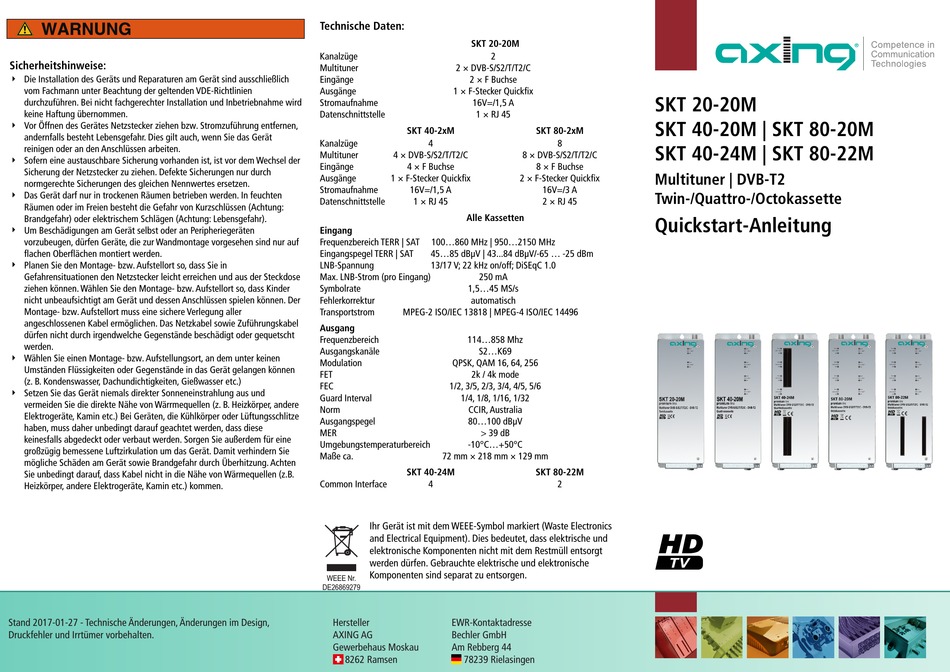

axing SKT 20-20M Quick Start Manual

Sicherheitshinweise:
4
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird
keine Haftung übernommen.
4 Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfernen,
andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät
reinigen oder an den Anschlüssen arbeiten.
4 Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel der
Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
4 Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur auf
flachen Oberflächen montiert werden.
4
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der Steckdose
ziehen können. Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder
nicht unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller
angeschlossenen Kabel ermöglichen. Das Netzkabel sowie Zuführungskabel
dürfen nicht durch irgendwelche Gegenstände beschädigt oder gequetscht
werden.
4
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen können
(z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper, andere
Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder Lüftungsschlitze
haben, muss daher unbedingt darauf geachtet werden, dass diese
keinesfalls abgedeckt oder verbaut werden. Sorgen Sie außerdem für eine
großzügig bemessene Luftzirkulation um das Gerät. Damit verhindern Sie
mögliche Schäden am Gerät sowie Brandgefahr durch Überhitzung. Achten
Sie unbedingt darauf, dass Kabel nicht in die Nähe von Wärmequellen (z.B.
Heizkörper, andere Elektrogeräte, Kamin etc.) kommen.
Stand 2017-01-27 - Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
SKT 20-20M
Kanalzüge 2
Multituner 2 × DVB-S/S2/T/T2/C
Eingänge 2 × F Buchse
Ausgänge 1 × F-Stecker Quickfix
Stromaufnahme 16V=/1,5 A
Datenschnittstelle 1 × RJ 45
SKT 40-2xM
Kanalzüge 4
Multituner 4 × DVB-S/S2/T/T2/C
Eingänge 4 × F Buchse
Ausgänge 1 × F-Stecker Quickfix
Stromaufnahme 16V=/1,5 A
Datenschnittstelle 1 × RJ 45
Alle Kassetten
Eingang
Frequenzbereich TERR | SAT 100...860 MHz | 950...2150 MHz
Eingangspegel TERR | SAT 45...85 dBµV | 43...84 dBµV/-65 ... -25 dBm
LNB-Spannung 13/17 V; 22 kHz on/off; DiSEqC 1.0
Max. LNB-Strom (pro Eingang) 250 mA
Symbolrate 1,5...45 MS/s
Fehlerkorrektur automatisch
Transportstrom MPEG-2 ISO/IEC 13818 | MPEG-4 ISO/IEC 14496
Ausgang
Frequenzbereich 114...858 Mhz
Ausgangskanäle S2...K69
Modulation QPSK, QAM 16, 64, 256
FET 2k / 4k mode
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Guard Interval 1/4, 1/8, 1/16, 1/32
Norm CCIR, Australia
Ausgangspegel 80...100 dBµV
MER > 39 dB
Umgebungstemperaturbereich -10°C...+50°C
Maße ca. 72 mm × 218 mm × 129 mm
SKT 40-24M
Common Interface 4
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE26869279
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
SKT 20-20M
SKT 40-20M | SKT 80-20M
SKT 80-2xM
8
SKT 40-24M | SKT 80-22M
8 × DVB-S/S2/T/T2/C
8 × F Buchse
Multituner | DVB-T2
2 × F-Stecker Quickfix
16V=/3 A
Twin-/Quattro-/Octokassette
2 × RJ 45
Quickstart-Anleitung
SKT 80-22M
2
