IB519100EN
Installation Instructions – Surface Strip Retrofit Kit (SSRK)
Instructions d'installation – Trousse de profilé de montage en
surface pour modernisation
Instrucciones de instalación – kit de actualización de franja
luminaria para superficies (SSRK)

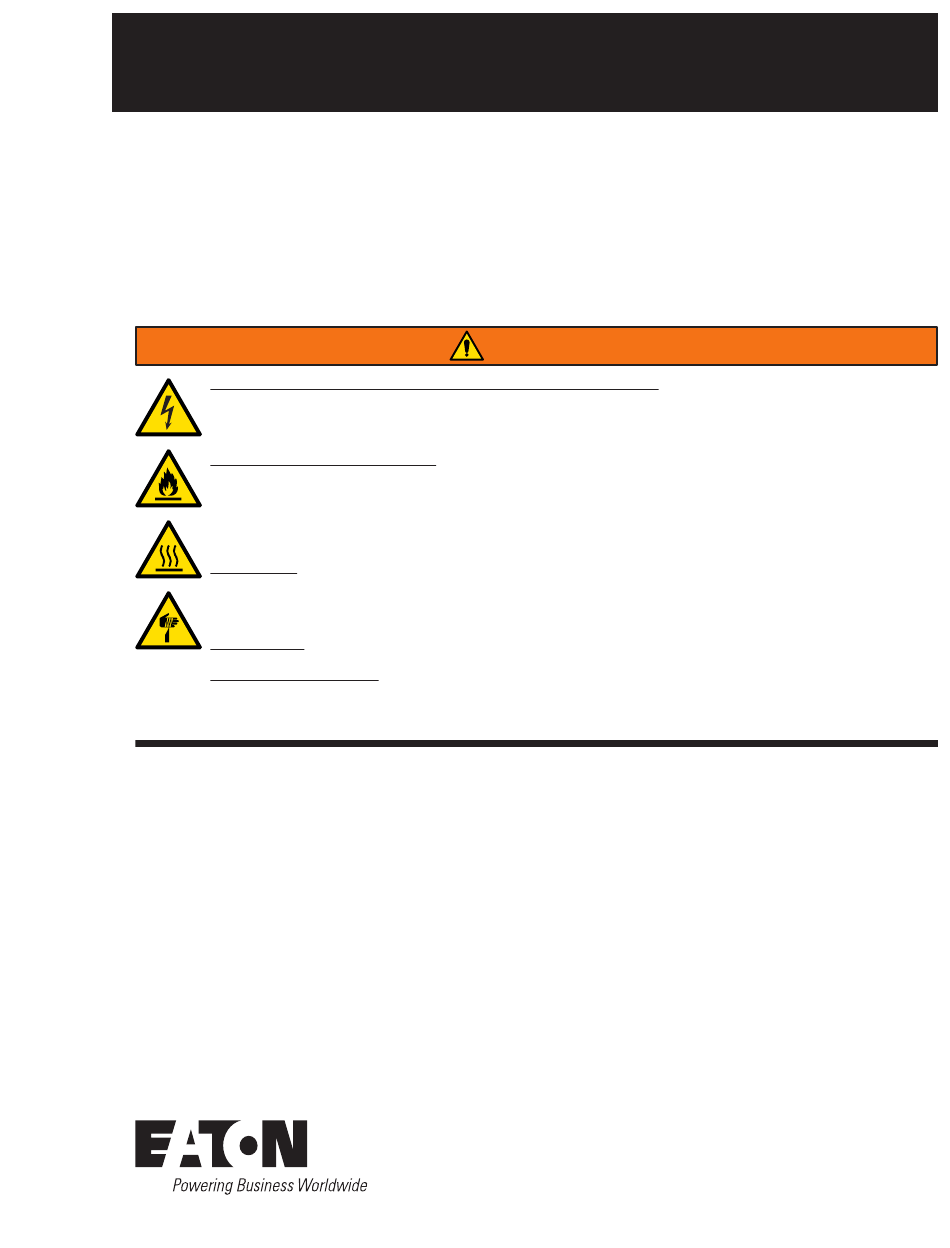

Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of
the product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or
attempting any maintenance. Disconnect power at fuse or circuit breaker. Do not make or alter any
open holes in an enclosure or wiring or electrical components during kit installation.
To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or any sharp
components.
Risk of Fire- Minimum 90°C supply conductors. Do not exceed input rating of original luminaire
that is being retrofitted. Housing channel dimensions should allow for mounting bracket
attachment, width min 3.5in to max 4.5in (Standard model) or 2.5in to 3.5in (NRW model) and
channel height min 1.8in.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Due to sharp edges, handle with care.
Failure to comply with these instructions may result in death, serious bodily injury and property
damage.
DISCLAIMER OF LIABILITY: Eaton assumes no liability for damages or losses of any kind that may arise from the
improper, careless, or negligent installation, handling or use of this product.
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
NOTICE: Green ground screw provided in proper location. Do not relocate.
NOTICE: Fixture may become damaged and/or unstable if not installed properly.
N
ote:
Specifications and dimensions subject to change without notice.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
WARNING
Brand Logo
reversed out of
black
Metalux
INS #
INS #
Advertisement
Related Manuals for Metalux SSRK
Summary of Contents for Metalux SSRK
- Page 1 Metalux IB519100EN INS # INS # Installation Instructions – Surface Strip Retrofit Kit (SSRK) Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Instrucciones de instalación – kit de actualización de franja luminaria para superficies (SSRK)
-
Page 2: Installation Instructions
Installation Instructions – Surface Strip Retrofit Kit (SSRK) INSTALLATION Items Required Screwdriver ● ● Safety Glasses ● ● Gloves ● ● Drill with ¼ Nut Driver ● ● Wire Cutters ● ● Installation Instructions Turn off the power at the main fuse/breaker box. - Page 3 Installation Instructions – Surface Strip Retrofit Kit (SSRK) Using 2 TEK screws, attach the gear tray tethers to the existing fixture. (Figure 2.) Tether Cable Gear Tray TEK Screw Tether Cable Existing Channel TEK Screw Figure 2. Connect all of the fixture wires to power supply wires: White to White, Black to Black and optional Blue wire for EM version.
- Page 4 Installation Instructions – Surface Strip Retrofit Kit (SSRK) Additional wire management clips are provided in To install, place the gear tray over existing fixture, hardware bag and can be installed as needed. making sure the gear tray sits tight against the existing...
- Page 5 Figure 6. Wiring – Remove accessory bracket before installing the gear tray (Figure 7 .) Hang SSRK Gear tray to allow for wiring (Figure 8.), make the connection between EM unit and LED Driver. Route the EM unit test switch...
- Page 6 Installation Instructions – Surface Strip Retrofit Kit (SSRK) Tandem 8Ft Versions Of Product Install both 4-foot gear trays just like standalone fixtures, but before attaching the gear trays to the existing fixture channels, connect the Blue/Red wire male connector to Blue/ Red wire female connector from LED driver output, to power second gear tray, as shown in (Figure 10).
- Page 7 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation AVERTISSEMENT Risque d’incendie, de décharge électrique, de coupure ou d’autres dangers- L’installation et la réparation de ce produit doivent être faites par un électricien qualifié. Ce produit doit être installé conformément au code d’installation applicable par une personne qui connaît bien la construction, le fonctionnement du produit et les dangers encourus.
-
Page 8: Instructions D'installation
Instructions d’installation – Trousse de profilé de montage en surface pour modernisation INSTALLATION Articles requis Tournevis ● ● Lunettes de sécurité ● ● Gants ● ● Perceuse avec tournevis à douille de 6 mm (1/4 po) ● ● Coupe-fils ● ● Instructions d’installation Mettez l’alimentation électrique hors tension depuis le boitier à... - Page 9 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Utilisez deux (2) vis TEKMD pour fixer les attaches de la plaque métallique au luminaire existant. (Figure 2.) Attache Plaque métallique Vis TEKMD Attache Profilé existant Vis TEKMD Figure 2. Raccordez tous les fils du luminaire aux fils d’alimentation électrique : Le fil blanc avec le fil blanc, le fil noir avec le fil noir et le fil bleu facultatif pour la version EM.
- Page 10 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Des colliers de fixation que vous pouvez installés pour Pour l’installer, placez la plaque métallique par-dessus aménager les fils au besoin sont fournis dans le sac de le luminaire existant et vous assurant que la plaque quincaillerie.
- Page 11 EM Câblage – Retirez le support avant d’installer la plaque métallique (Figure 7). Suspendez la plaque métallique SSRK de manière à permettre le câblage (Figure 8) et effectuer le raccordement entre l’appareil EM et le pilote DEL. Acheminez le câble de l’interrupteur d’essai Plaque métallique...
- Page 12 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Version tandem de 2,4 m (8 pi) du produit Installez les deux plaques métalliques de 1,2 m (4 pi) comme celles des luminaires autonomes, mais avant de les fixer aux profilés de luminaire existant, raccordez le connecteur mâle du fil bleu et rouge au connecteur femelle du fil bleu et rouge de la sortie du pilote DEL, à...
- Page 13 Instrucciones de instalación – kit de actualización de franja luminaria para superficies (SSRK) ADVERTENCIA Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: La instalación y el mantenimiento de este producto deben ser realizados por un electricista calificado. Este producto debe ser instalado de acuerdo con el código de instalación correspondiente por una persona familiarizada con la construcción y...
-
Page 14: Instrucciones De Instalación
Instructions d’installation – Trousse de profilé de montage en surface pour modernisation INSTALACIÓN Artículos necesarios Destornillador ● ● Gafas de seguridad ● ● Guantes ● ● Perforar con una llave de tuerca de ¼ ● ● Cortadores de cables ● ●... - Page 15 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Usando 2 tornillos TEK, fije las correas de la bandeja de engranajes a la luminaria existente. (Figura 2.) Cable de sujeción Bandeja de engranajes Tornillo TEK Cable de sujeción Canal existente Tornillo TEK Figura 2.
- Page 16 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Se proporcionan clips de administración de cables Para instalarla, coloque la bandeja de engranajes adicionales en la bolsa de herramientas y se pueden sobre la luminaria existente, asegurándose de que la instalar según sea necesario.
- Page 17 (Figura 7 .) Cuelgue la bandeja prueba de EM de engranajes SSRK para permitir el cableado (Figura 8), realice la conexión entre la unidad de EM y el controlador LED. Dirija el cable del interruptor de...
- Page 18 Instructions d’installation – Trousse de profilé de montage en surface pour modernisation Versiones de producto en tándem de 8 pies Instale ambas bandejas de engranajes de 4 pies al igual que las luminarias independientes, pero antes de conectar las bandejas de engranajes a los canales de la luminaria existente, conecte el conector macho del cable azul/rojo al conector hembra del cable azul/rojo de la salida del controlador LED, para alimentar la segunda bandeja de...
- Page 20 FCC Statement Declaración de la FCC Note: This equipment has been tested and found to comply with the Nota: Este equipo ha sido probado y cumple con los límites para un limits for a Class A digital device, pursuant to part 15 of the FCC Rules. dispositivo digital de Clase A, de conformidad con la parte 15 de las These limits are designed to provide reasonable protection against Normas de la FCC.
