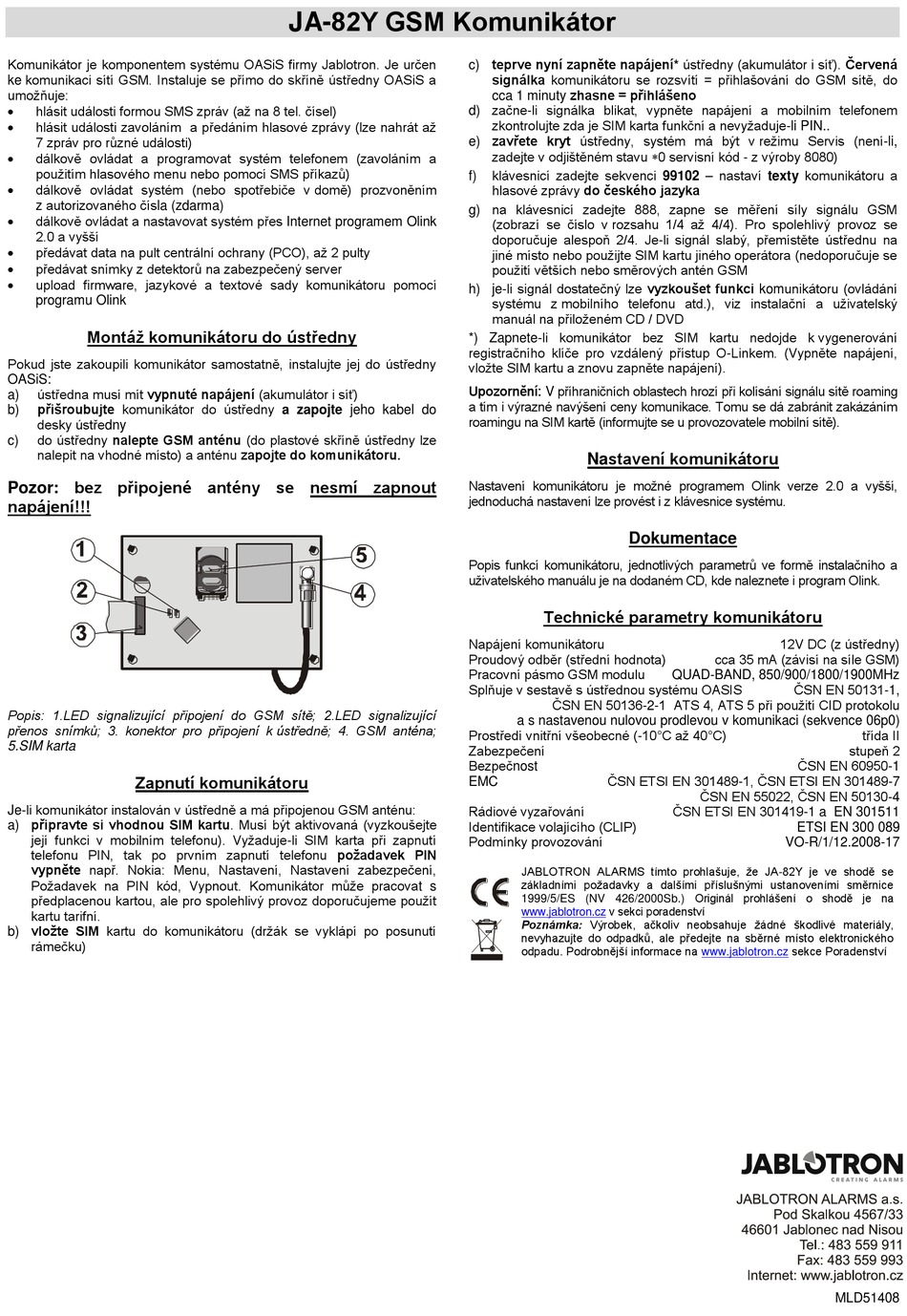

jablotron JA-82Y Quick Start Manual

Komunikátor je komponentem systému OASiS firmy Jablotron. Je určen
ke komunikaci sítí GSM. Instaluje se přímo do skříně ústředny OASiS a
umožňuje:

hlásit události formou SMS zpráv (až na 8 tel. čísel)

hlásit události zavoláním a předáním hlasové zprávy (lze nahrát až
7 zpráv pro různé události)

dálkově ovládat a programovat systém telefonem (zavoláním a
použitím hlasového menu nebo pomocí SMS příkazů)

dálkově ovládat systém (nebo spotřebiče v domě) prozvoněním
z autorizovaného čísla (zdarma)

dálkově ovládat a nastavovat systém přes Internet programem Olink
2.0 a vyšší

předávat data na pult centrální ochrany (PCO), až 2 pulty

předávat snímky z detektorů na zabezpečený server

upload firmware, jazykové a textové sady komunikátoru pomocí
programu Olink
Montáž komunikátoru do ústředny
Pokud jste zakoupili komunikátor samostatně, instalujte jej do ústředny
OASiS:
ústředna musí mít vypnuté napájení (akumulátor i síť)
a)
přišroubujte komunikátor do ústředny a zapojte jeho kabel do
b)
desky ústředny
do ústředny nalepte GSM anténu (do plastové skříně ústředny lze
c)
nalepit na vhodné místo) a anténu zapojte do komunikátoru.
Pozor: bez připojené antény se nesmí zapnout
napájení!!!
Popis: 1.LED signalizující připojení do GSM sítě; 2.LED signalizující
přenos snímků; 3. konektor pro připojení k ústředně; 4. GSM anténa;
5.SIM karta
Zapnutí komunikátoru
Je-li komunikátor instalován v ústředně a má připojenou GSM anténu:
a) připravte si vhodnou SIM kartu. Musí být aktivovaná (vyzkoušejte
její funkci v mobilním telefonu). Vyžaduje-li SIM karta při zapnutí
telefonu PIN, tak po prvním zapnutí telefonu požadavek PIN
vypněte např. Nokia: Menu, Nastavení, Nastavení zabezpečení,
Požadavek na PIN kód, Vypnout. Komunikátor může pracovat s
předplacenou kartou, ale pro spolehlivý provoz doporučujeme použít
kartu tarifní.
b) vložte SIM kartu do komunikátoru (držák se vyklápí po posunutí
rámečku)
JA-82Y GSM Komunikátor
c) teprve nyní zapněte napájení* ústředny (akumulátor i síť). Červená
signálka komunikátoru se rozsvítí = přihlašování do GSM sítě, do
cca 1 minuty zhasne = přihlášeno
d) začne-li signálka blikat, vypněte napájení a mobilním telefonem
zkontrolujte zda je SIM karta funkční a nevyžaduje-li PIN..
e) zavřete kryt ústředny, systém má být v režimu Servis (není-li,
zadejte v odjištěném stavu 0 servisní kód - z výroby 8080)
klávesnicí zadejte sekvenci 99102 – nastaví texty komunikátoru a
f)
hlasové zprávy do českého jazyka
g) na klávesnicí zadejte 888, zapne se měření síly signálu GSM
(zobrazí se číslo v rozsahu 1/4 až 4/4). Pro spolehlivý provoz se
doporučuje alespoň 2/4. Je-li signál slabý, přemístěte ústřednu na
jiné místo nebo použijte SIM kartu jiného operátora (nedoporučuje se
použití větších nebo směrových antén GSM
h) je-li signál dostatečný lze vyzkoušet funkci komunikátoru (ovládání
systému z mobilního telefonu atd.), viz instalační a uživatelský
manuál na přiloženém CD / DVD
*) Zapnete-li komunikátor bez SIM kartu nedojde k vygenerování
registračního klíče pro vzdálený přístup O-Linkem. (Vypněte napájení,
vložte SIM kartu a znovu zapněte napájení).
Upozornění: V příhraničních oblastech hrozí při kolísání signálu sítě roaming
a tím i výrazné navýšení ceny komunikace. Tomu se dá zabránit zakázáním
roamingu na SIM kartě (informujte se u provozovatele mobilní sítě).
Nastavení komunikátoru
Nastavení komunikátoru je možné programem Olink verze 2.0 a vyšší,
jednoduchá nastavení lze provést i z klávesnice systému.
Dokumentace
Popis funkcí komunikátoru, jednotlivých parametrů ve formě instalačního a
uživatelského manuálu je na dodaném CD, kde naleznete i program Olink.
Technické parametry komunikátoru
Napájení komunikátoru
Proudový odběr (střední hodnota)
Pracovní pásmo GSM modulu
Splňuje v sestavě s ústřednou systému OASIS
ČSN EN 50136-2-1 ATS 4, ATS 5 při použití CID protokolu
a s nastavenou nulovou prodlevou v komunikaci (sekvence 06p0)
Prostředí vnitřní všeobecné (-10°C až 40°C)
Zabezpečení
Bezpečnost
ČSN ETSI EN 301489-1, ČSN ETSI EN 301489-7
EMC
Rádiové vyzařování
Identifikace volajícího (CLIP)
Podmínky provozování
JABLOTRON ALARMS tímto prohlašuje, že JA-82Y je ve shodě se
základními požadavky a dalšími příslušnými ustanoveními směrnice
1999/5/ES (NV 426/2000Sb.) Originál prohlášení o shodě je na
v sekci poradenství
www.jablotron.cz
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé materiály,
nevyhazujte do odpadků, ale předejte na sběrné místo elektronického
odpadu. Podrobnější informace na
12V DC (z ústředny)
cca 35 mA (závisí na síle GSM)
QUAD-BAND, 850/900/1800/1900MHz
ČSN EN 50131-1,
ČSN EN 60950-1
ČSN EN 55022, ČSN EN 50130-4
ČSN ETSI EN 301419-1 a EN 301511
ETSI EN 300 089
VO-R/1/12.2008-17
sekce Poradenství
www.jablotron.cz
MLD51408
třída II
stupeň 2
